ICS 29. 130. 20

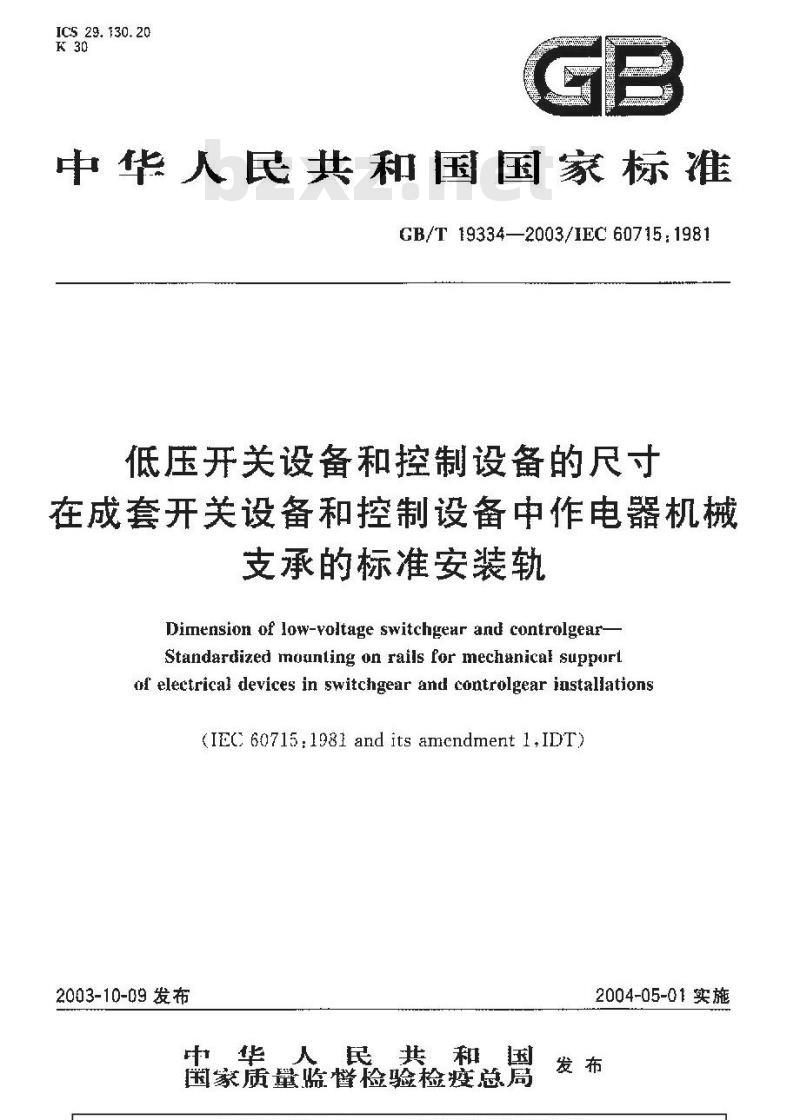

中华人民共和国国家标准
GB/T 19334—2003/IEC 60715:1981低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨
Dimensior of low-voltage switchgear ard controlgear-Standardized mounling on rails for mechanical supporlof electrical devices in switchgear and controlgear installations(IEC 60715.1981 and its amendment 1,IDT:2003-10-09发布
中华人民共和国
国家质量监督检验检疫总局
2004-05-01实施

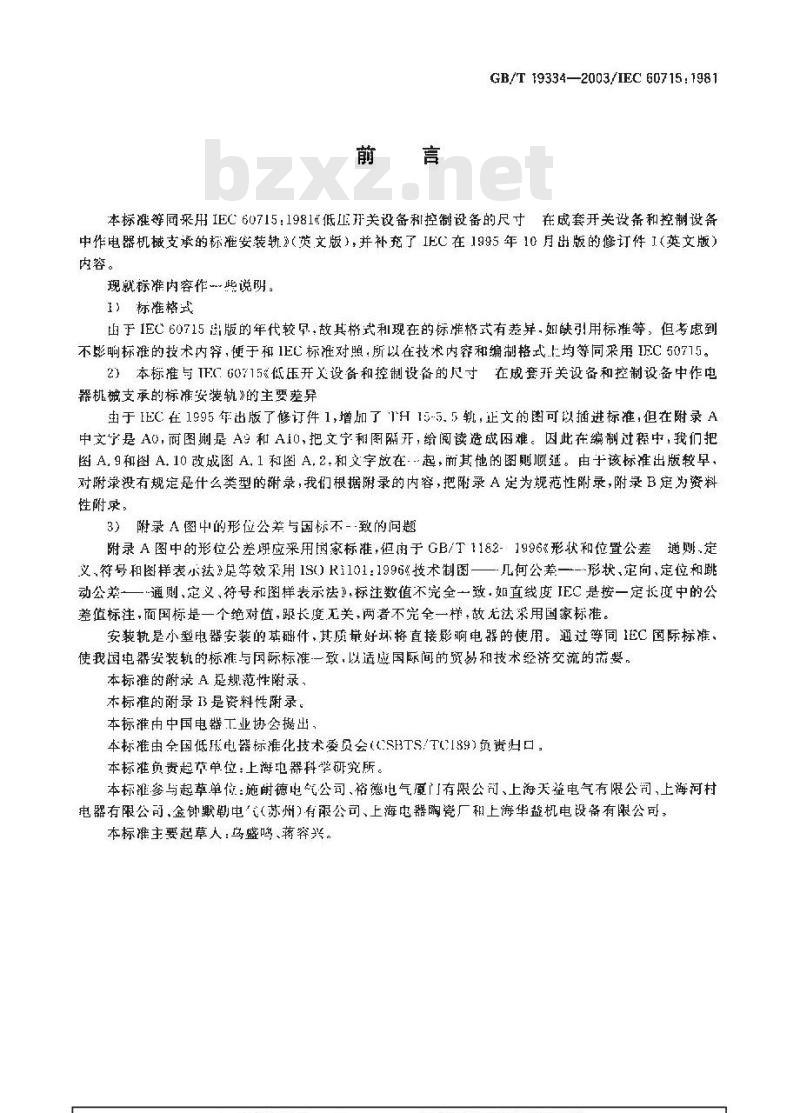

GB/T 19334—2003/1EC60715:198本标准等同采用IEC60715：1981&低正开关设备利控制设备的尺寸在成套开关设条和控制设备中作电器机械支承的标准安装》（英文版），并补充了IEC在1995年10月出版的修订件J（英文版）内容。
现就标准内容作些说明。
1标雄格式
由于IEC60715出版的年代较早，故其格式利现在的标准格式有差异，妇缺引用标推等，但考虑到不影响标准的投术内穿，便于和1EC标准对照，所以在投术内容和编制格式.均等同采用IEC50715。2)本标推与TFC.60715低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨》的主要差异由于 IEC 在 1995 年出版了修订件 1,增加了 1H 15-5. 5 轨,正文的图可以插进标准,但在附录 A中文宁是A0，面图则垦A9和A10,把文宁和图隔开，给阅读造成困难。因此在编制过鑫中，我们把图A,9和图 A,10 效成图 A,1 和图 A,2.和文字放在-·起,前其他的图则顺延。由于该标准出版较早、对附录没有规定是什么类型的附录，我们根据附录的内容，把附录A定为规范性附录，附录B定为资料性附录。
3）附录A图中的形位公差与国标不-致的间题附录A图中的形位公差应采用国家标准，但内于GB/T1182-1996形状和位置公差通则定义，符号和图样表示法足等效采用1S)R1101:1996技术制图——几何公差-形状、定向，定位和跳动公差一-通则、定义，符号和图样表示法”.标注数值不完全一致·如直线度IEC是按一定长度中的公差值标注，面国标是一个绝对值，跟长度无笑，两著不完全一样，故无法浆用国家标准。安装轨是小型电器安装的基础磁件，其质最好坏将直接影响电器的使用。通过等同1C国际标推、使我国电器安装轨的标准与国际标准一致，以适应国际间的贸易和技术经济交流的靠要。本标准的附录A起规范性附录、
本标准的附录 I3 是资料性附录。本标维由中国电器工业协提出
本标准由全国低服也器标准化技术委负会(tSBTS/TLI89)负责口：本标准负责起萨单位：上海电器科学研究所。本标淮参与起草单位：施谢德电公司、裕德电气门有限公司、上海天益电气有限公司，上海河村电器有限公司，金縣勘电（苏州）有限公司、上海电器陶瓷厂和上海华盐机电设备有限公司，本标雅主要起草人：马盛鸣、蒋辫兴。GB/T 19334--2003/1EC 60715:1981引

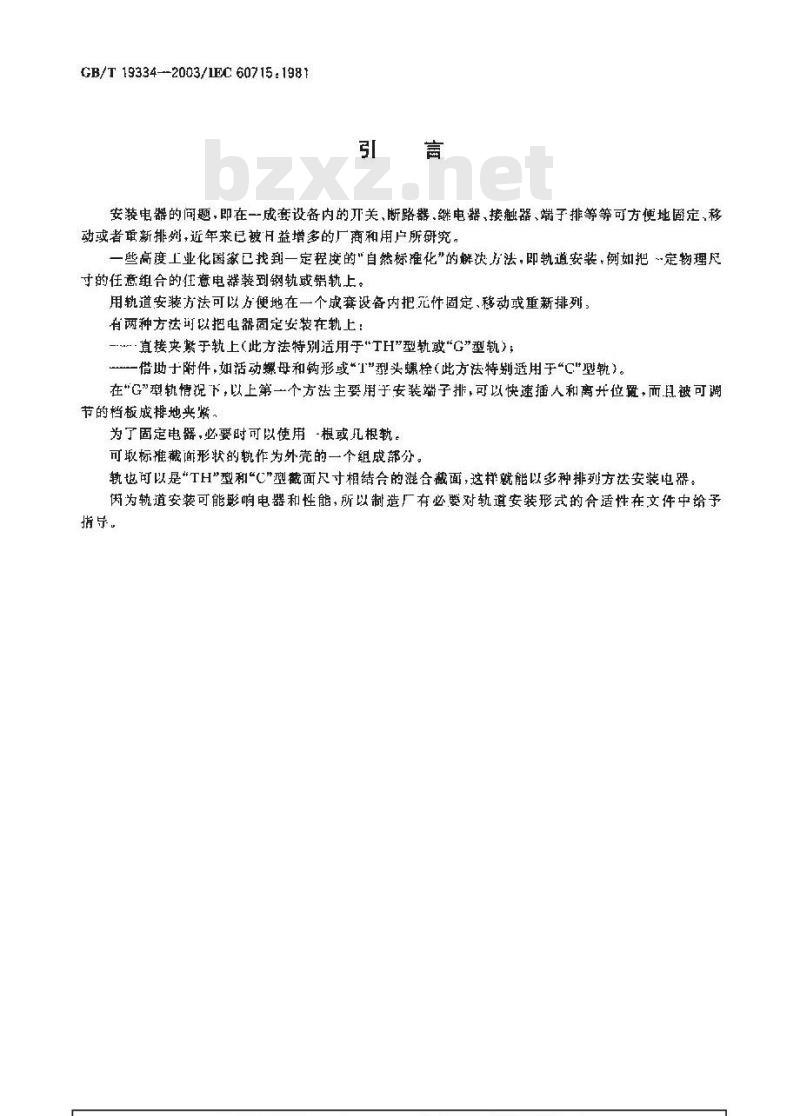

安装电器的问题，即在一成套设备内的开关、断路器、继电器、接触器、端子排等等可方便地固定，移动或者重新排列，近年来已被月益增多的厂商和用户所研究。一些高度工业化国家已找到一定程度的”自然标推化”的解决力法，即轨道安装，例如把～定物理尽寸的任意组合的狂意电器装到钢轨或铝轨上。用轨道安装方法可以方便地在一个成寒设备内把无件固定、移动或重新排列：有两种方法可以把电器固定安装在上：真接央紫于轨上（此方法特别适用于\TH”型轨或“G\型轨）；-借助十附件，如活动螺母和筠形或“T\型头螺栓（此方法特别适用于“C\型）。在“G”型轨情况下，以上第一个方法主要用于安装子排，可以快速插人和离位置，而被可调节的档板成排地夹紧，
为了固定电器，必要时可以使用根或凡根轨。可取标准藏面形状的轨作为外壳的一个组成部分。轨也可以是“TH\型和\C型截面尺寸相结合的混合裁面，这样就能以多种排列方法安装电器。为轨道安装可能影响电器和性能，所以制造厂有必要对轨道安装形式的合适性在文件中给子指导。

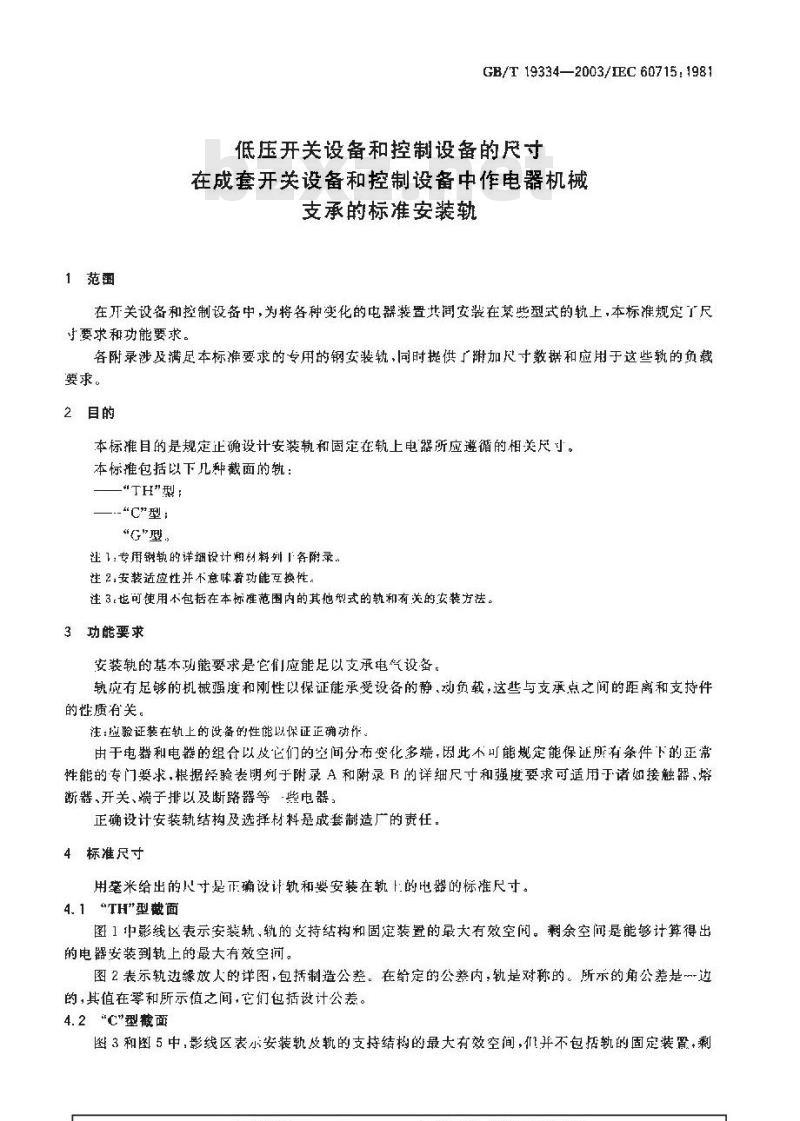

1范围
GB/T 19334—2003/IEC 60715:1981低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装勒
在开关设备和控制设备中，为将各种变化的电器装置共间安装在某些型式的轨上，本标准规定了尺寸要求和功能要求。
各附录涉及满足本标推要求的专用的钢安装轨，同时提供了附加寸数据和应用于这些的负载要求。
2目的
本标准目的是规定止确设计安装轨和固定在轨上电器所应遵循的相关尺寸。本标推包括以下几种截面的轨：\TH\型：
“C”型；bzxZ.net
“G\型。
注 1:专用钢轨的详细设计期制料列1各附录。性 2,安装适应性并不意味着功能互换性。注3,也可使用本包括在本标推范围内的其他型式的轨和有关的安装方法。3功能要求
安装轨的基本功能要求是它们应能足以支承电气设备。轨应有足够的机械强度和刚性以保证能承受设备的静.动负载，这些与支承点之间的距离和支持件的性质有关。
注：应验证装在轨上的设备的性能以保证正确动作。由于电器利电器的组合以及它们的空间分布变化多端，因此不可能规定能保证所有条件下的正常性能的专门要求,根据经验表明列于附录A和附录的详细尺寸和强度要求可适用于诸如接触器、熔断器、开关、端子排以及断路器等些电器正确设计安装轨结构及选择材料是成套制造厂的责任。4标准尺寸
用毫米给出的尺寸是正确设计轨和要安装在轨十的电器的标准尺寸。4.1“TH\型截面

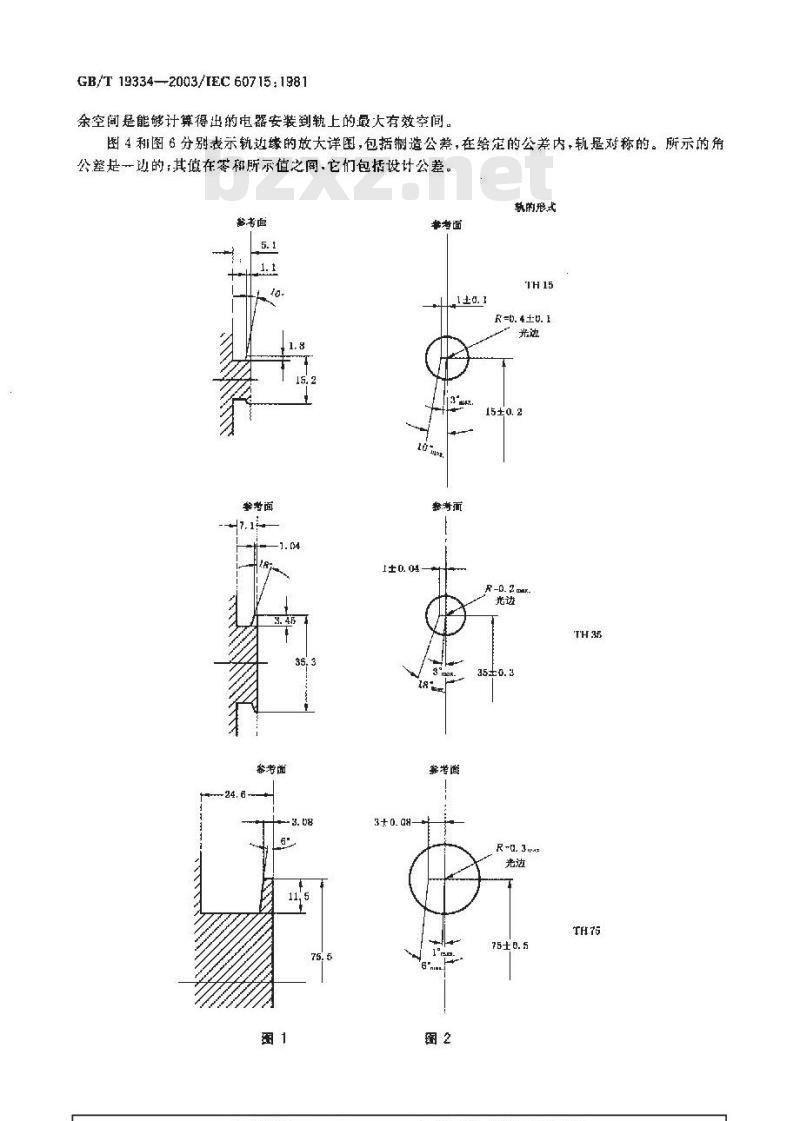

图1中线区表示安装轨，轨的支持结构和固定装置的最大有效空间。剩余空间是能够计算得出的电器安装到上的最大有效空珂。图2表示轨边缘放人的详图，包括制造公差。在给定的公差内：轨是对称的。所示的角公差是～-达的，其值在零和所示值之间，它们包括设计公差。4.2“心型截面
图3和图5中，影线区表小安装轨及轨的支持结构的最大有效空间，们并不包括轨的固定装置，剩GB/T 19334—2003/IEC60715:1981余空间是能够计算得出的电器安装到轨上的最大有效空间。图4和图6分别表示轨近续的放大详图，包括制造公差，在给定的公差内，轨是对称的。所示的角公差是一边的；其值在零和所示值之间它们包括设计公差。缺的形式
酸考面
睿考面
R=h. 4±u. 1
15±0,2
R0. 2 mr.
鼻考面
参考面是指接触轨道前部的面。4.3“G\型敲面
GB/T19334—2003/IEC60715:1981图7中的影线区表示安装轨和轨的文持结构的最大有效空间，不包括轨的固定装置。剩余空间能够计算得出的电器安装到轨上的最大有效空间。图8表示轨边缘放大的详图，包括制造公差。所示的角公差是一边的，其值在零和所示值之间。它们包括设计公差。
8、35
条考面
参考面是接触轨道前部的面。
1. 5+0. 1 -
轨的形式
粉考面
GB/T19334—-2003/IEC:60715：1981参考面
零考面
参考面是接触轨道前部的面。
笨考面
5. a±1. 2
轨的形式
酸考面
F. 2× 45*
参考面是指接触敏道前部的面。1. 5±0. 05
1. 5± 0. 05
GB/T19334-—2003/IEC60715.1981烤面
轨射形式
GB/T 19334—2003/IEC 60715:1981附录A
(规范性附录）
钢安装轨
本附录列山用下钢和其涂覆层选择的指导，并规定了符台本标准要求的钢安装轨的标准尺寸和制造公差。
-种合适的材料是具有以下特性的冷轧碳素钢板！轻微整处理，
装面光亮涂覆层；
抗拉强度在320N/mm到420N/mm2之间：延伸率牵少为30%；
沿轧制方向和垂直轧制方向进行过180°查曲试验。一种合适的涂覆层是镀锌或镀，除了在长度方向切断的断面外，其镀层至少为m钢的其他质量和使用其他涂覆偿，由制造厂和用户协商。A.0TH15-5.5型轨
A.0.1尺寸
轨的尺寸示于图 A. 1。
这些尺寸应用于11轨的全长-租不应化离端部不到10mm处进行校验。5. 5 8.4
图 A. 1卡装电器用的宽 15mm的 TH型较(尺寸单位;mm)A,0.2形位公差
作为单独部件提供的轨的附加公差。形位公差示于图 A.2。符号按 1S() RI101°。a1S0101:1983技术制图…—…图形公差…—形位公益.方位,位置和避开-一通测,定义,符号,图形指示。
A. 1TH35-7. 5 型和 TH35-15 型软A, 1. 1 尺寸
轨的尺过亲于图A，1。
2/1000
-2. 5/7 000
图A.2形位公差
GB/T19334—2003/IEC60715:1981这些尺寸应用于TH型的全长，但不应在离端部不到10mm处进行校验。TH 95~7. 5
注：图中注的“光边“可按制厂和用户阅的协议以保证在实际使！用适当的配合111 :3.5-15
15 -0
2放人阁
2. 2 min. to 2. 6 max.
图 A,3卡装电器用的宽35 mm 的TH 型轨(尺寸单位：nim)A. 1,2形位公差
作为单独部件提供的轨的附加公差。形位公差示于图A.4，符号按IS0R1101/1.CB/T 19334—2003/IEC 60715:1981TH 35-7, 5
2/1000
2/1000
2/1000
A.2TH75-25型轨
A. 2. 1 尺寸
轨的尺寸示于图 A.5。
图A.4形位公差
TH 35-15
L/1000
1/1000
1/1000
这些尽寸应用于TH型轨的全长，但不得在离端部不到25mm处进行校验。25。
9“0平
90午92
注：函中注的“光边\可按制造广和用户间的协议以保证在实际使用中适当的配合。图A.5卡装电器用的宽75mm的TlI型轨（尺寸单位：mm）A, 2. 2 形位公差
作为单独部件提供的轨的附加公差，形位公差丁图A.G，符号按ISORI101/1。:comA. 3*C\型轨:C20、C30.C40 和 C50A.3. 1 尺寸
轨的尺寸示于图 A.？和表 A.1。1/1000
1/1000
1/1000
图A.6形位公差
GB/T 19334--2003/1EC 60715:1981这些尺寸应用于“C\型轨的全长，但不得在离端部不到10mm处进行校验。C20C30
形位公差
办±3.75
图A.7“C\型轨
“C\型轨的尺寸
作为单独部件提供的轨的附加公差，11±0.3
22±0,5
形位公差示于图 A,8。符号按 IS()R1101/1。CC50
单位为毫米
