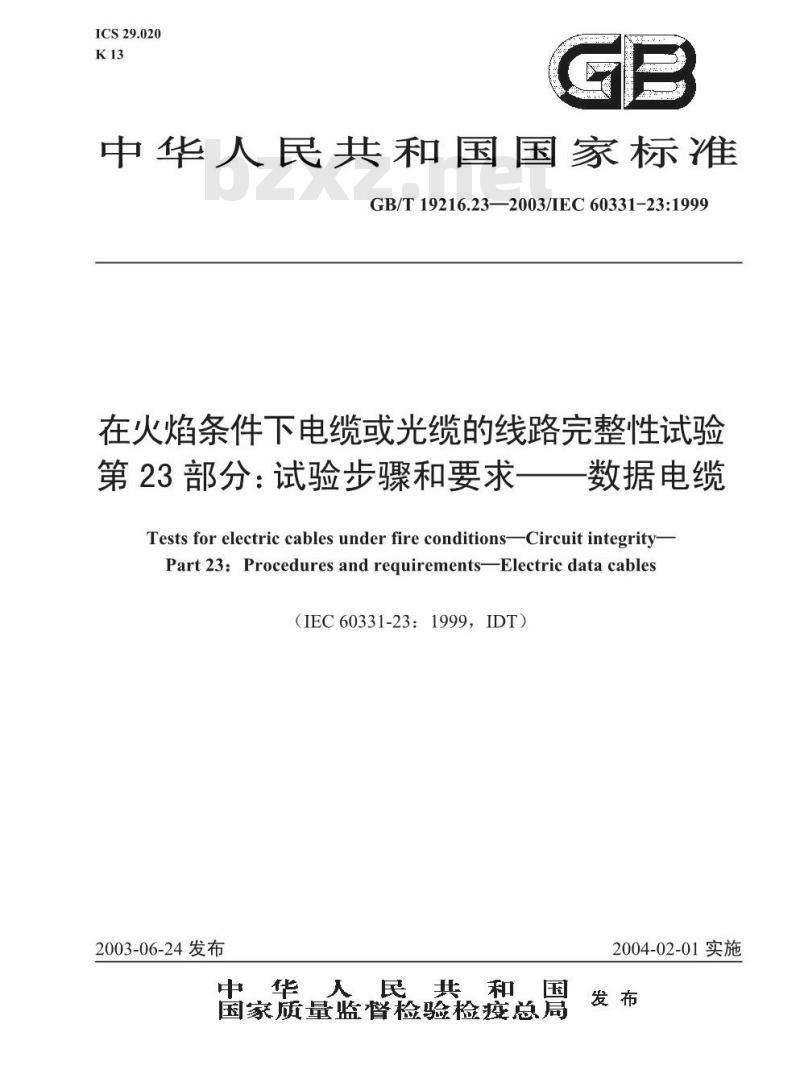

GB/T19216.23—2003/IEC60331-23:1999在火焰条件下电缆或光缆的线路完整性试验第23部分：试验步骤和要求一一数据电缆Tests for electric cables under fire conditions-Circuit integrityPart 23:Procedures and requirementsElectric data cables（IEC60331-23：1999，IDT）
2003-06-24发布
中华人民共和国
国家质量监督检验检疫总局
2004-02-01实施

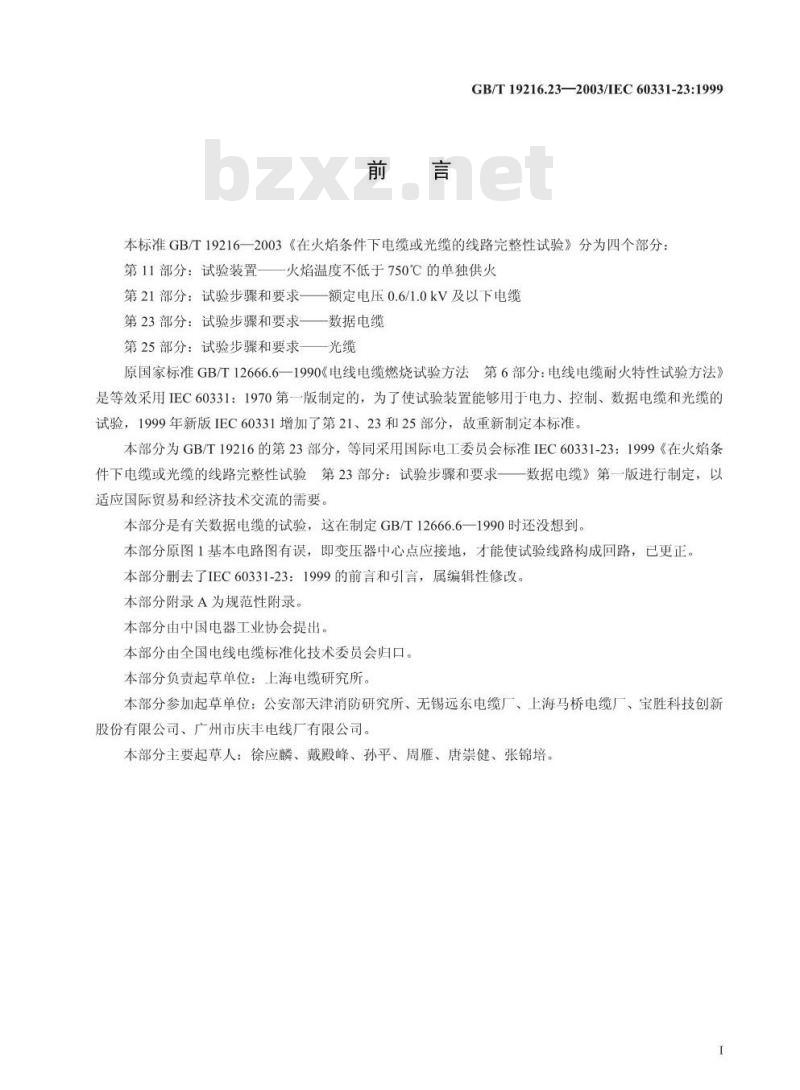

GB/T19216.23-2003/IEC60331-23:1999本标准GB/T19216一2003《在火焰条件下电缆或光缆的线路完整性试验》分为四个部分：第11部分：试验装置一一火焰温度不低于750℃的单独供火第21部分：试验步骤和要求一—额定电压0.6/1.0kV及以下电缆第23部分：试验步骤和要求—数据电缆第25部分：试验步骤和要求光缆原国家标准GB/T12666.61990《电线电缆燃烧试验方法第6部分：电线电缆耐火特性试验方法》是等效采用IEC60331：1970第一版制定的，为了使试验装置能够用于电力、控制、数据电缆和光缆的试验，1999年新版IEC60331增加了第21、23和25部分，故重新制定本标准。本部分为GB/T19216的第23部分，等同采用国际电工委员会标准IEC60331-23：1999《在火焰条件下电缆或光缆的线路完整性试验第23部分：试验步骤和要求一一数据电缆》第一版进行制定，以适应国际贸易和经济技术交流的需要。本部分是有关数据电缆的试验，这在制定GB/T12666.6一1990时还没想到。本部分原图1基本电路图有误，即变压器中心点应接地，才能使试验线路构成回路，已更正。本部分删去了IEC60331-23：1999的前言和引言，属编辑性修改。本部分附录A为规范性附录。
本部分由中国电器工业协会提出本部分由全国电线电缆标准化技术委员会归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：公安部天津消防研究所、无锡远东电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、广州市庆丰电线厂有限公司。本部分主要起草人：徐应麟、戴殿峰、孙平、周雁、唐崇健、张锦培。1范围

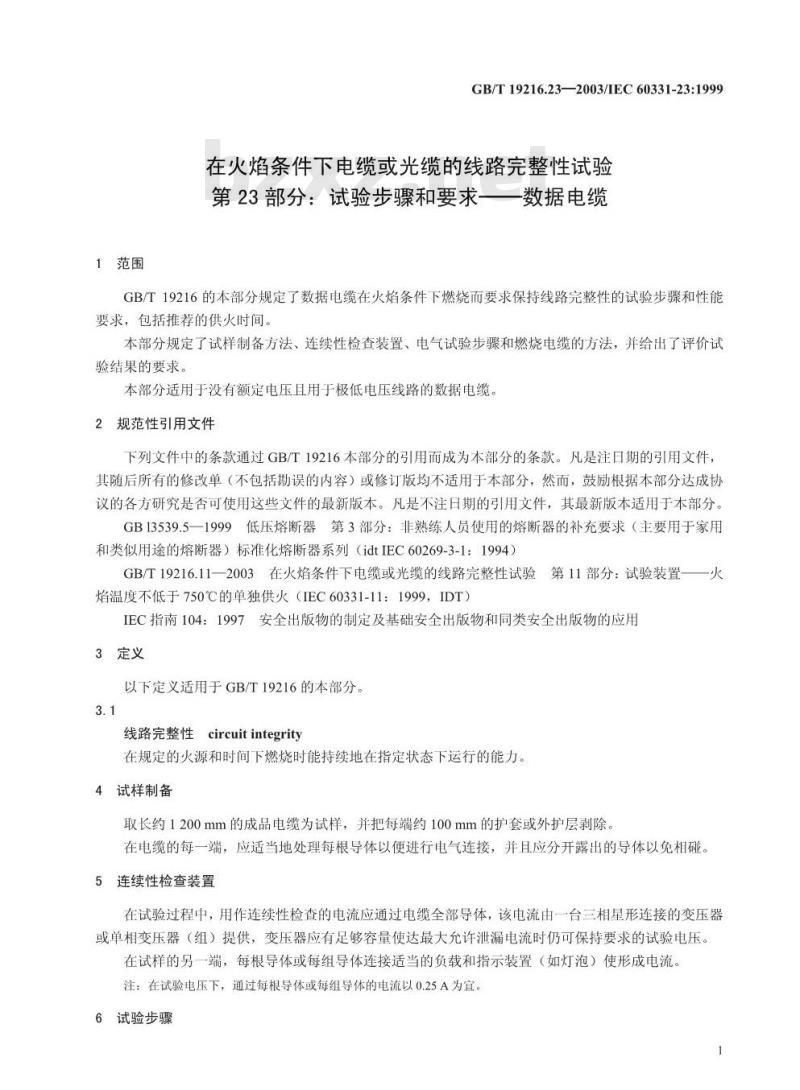

GB/T19216.23—2003/IEC60331-23:1999在火焰条件下电缆或光缆的线路完整性试验第23部分：试验步骤和要求一一数据电缆GB/T19216的本部分规定了数据电缆在火焰条件下燃烧而要求保持线路完整性的试验步骤和性能要求，包括推荐的供火时间。
本部分规定了试样制备方法、连续性检查装置、电气试验步骤和燃烧电缆的方法，并给出了评价试验结果的要求。
本部分适用于没有额定电压且用于极低电压线路的数据电缆2规范性引用文件
下列文件中的条款通过GB/T19216本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB13539.5一1999低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系列（idtIEC60269-3-1：1994）GB/T19216.11一2003在火焰条件下电缆或光缆的线路完整性试验第11部分：试验装置一一火焰温度不低于750℃的单独供火（IEC60331-11：1999，IDT）IEC指南104：1997安全出版物的制定及基础安全出版物和同类安全出版物的应用3定义
以下定义适用于GB/T19216的本部分。3.1
线路完整性circuitintegrity
在规定的火源和时间下燃烧时能持续地在指定状态下运行的能力。4试样制备
取长约1200mm的成品电缆为试样，并把每端约100mm的护套或外护层剥除。在电缆的每一端，应适当地处理每根导体以便进行电气连接，并且应分开露出的导体以免相碰，5连续性检查装置
在试验过程中，用作连续性检查的电流应通过电缆全部导体，该电流由一台三相星形连接的变压器或单相变压器（组）提供，变压器应有足够容量使达最大充许泄漏电流时仍可保持要求的试验电压在试样的另一端，每根导体或每组导体连接适当的负载和指示装置（如灯泡）使形成电流。注：在试验电压下，通过每根导体或每组导体的电流以0.25A为宜。6试验步骤
GB/T19216.232003/IEC60331-23:19996.1应使用在GB/T19216.11中详细说明的试验装置完成本章规定的试验步骤。6.2试验步骤中使用的熔断器应是符合GB13539.5规定的DI型。允许使用具有等效特性的断路器代替。
当用断路器时，其等效特性应以附录A的特性曲线为基准进行验证。有争议时，熔断器应作为基准方法。6.3把试样安装在夹子和支架上，相对试样调节喷灯到正确的位置，使符合验证步骤中确定的x值和J值（参见GB/T19216.11）。
6.4在靠近变压器的试样一端，把所有接地导体接地。所有金属屏蔽、裸屏蔽线或金属层都应相互连接并接地。将变压器与导体连接，但不包括图1电路图中标明的打算用作接地导体的那些导体。对于多芯电缆，导体（不包括那些接地导体）应分为大体相等的二个组，并使相邻的导体尽可能分在不同的组。
对于多线对电缆，导体应分为二个相等的组，并确保每个线对的a芯连接到一相，而每个线对的1芯则连接到另一相（图1中的L1和L2）。四线组应作为2个线对处理。对于多三线组电缆，导体应分为三个相等的组，并确保每个三线组的a芯连接到变压器的一相，每个三线组的b芯连接到变压器的另一相，每个三线组的c芯与变压器的第三相连接（图1中的L1、L2和L3）。
把每一组中各导体并接起来，再连接到变压器输出端各相上，变压器输出端的每一相上串接一个2A熔断器或具有等效特性的断路器。注：对于上述没有说明的电缆结构，施加试验电压时宜尽量把相邻导体连接到不同的相上。在远离变压器的试样另一端：
一把一根导体或一组导体连接到负载和指示装置（如第5章所述）的一端，另一端接地：一把所有接地导体连接到负载和指示装置（如第5章所述）的一端，另一端连接到变压器端熔断器的L1（或L2，或L3），参见图1。L24
1变压器
2熔断器（2A)
3连接到L3（或L1，或L2）相
4支撑环
5试验导体或导体组
6负载和指示装置（如灯泡）
7试样
8金属屏蔽（如果有）
连接和供电
图1基本电路图
相导体（如果有L2，L3）
接地导体（如果有）
GB/T19216.23—2003/IEC60331-23:19996.5点燃喷灯，把丙烷和空气流量调节到验证步骤（见GB/T19216.11）中得到的数值。打开电源开关，除非相关标准另有规定，否则把电压调到相对地交流（110土10）V。6.6试验应按7.1给定的供火时间持续进行，之后应熄灭火焰，但应对电缆试样继续供电15min。即总的试验时间应为供火时间加上15min的冷却时间。7性能要求
7.1供火时间
供火时间应在相关的电缆标准中规定。如果没有，推荐供火时间为90min。注：基于产品试验至今的事实，供火时间定为90min是令人满意的。7.2合格判据
参照第6章给定的试验步骤，具有保持线路完整性的电缆，只要在试验过程中：保持电压，即没有一个熔断器或断路器断开：；一导体不断，即灯泡一个也不熄灭。8重复试验的步骤
如果试验失败，根据有关标准的要求，应另取两根试样进行试验。如果两个都符合试验要求，则应认为试验合格。
试验报告
试验报告应包含下列内容：
a）被试电缆的详细说明：
b）被试电缆的制造者；
c）试验电压；
d）在方法上与本标准要求的任何差异：e）实际采用的性能要求（参考第7章或相关电缆标准）：f）供火时间。
注：供火时间通常被作为电缆保持线路完整性的额定值规定在电缆产品标准中。如果要在电缆上作符合本标准的标志，则建议也标上供火时间，即对于供火时间90min的标志为“GB/T19216.23（90）”。3
GB/T19216.23—2003/IEC60331-23:1999附录A
（规范性附录）
熔断器特性曲线
图A.1取自GB13539.5的图1a。如果要用断路器来代替2A熔断器，则要求其应有与熔断器等效的特性，该特性宜参考2A区域来说明，即最接近y轴的一对曲线所包含的中间标有数字2的区域。10000
电流p/A
图A.1熔断器熔丝的时间-电流区域8
中华人民共和国
国家标准
在火焰条件下电缆或光缆的线路完整性试验第23部分：试验步骤和要求—数据电缆GB/T19216.23—2003/IEC60331-23:1999*
中国标准出版社出版
北京复兴门外三里河北街16号
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印bzxz.net
开本880×1230
1/16印张1/2字数12千字
2003年10月第一版
反2003年10月第一次印刷
印数1-XXXXX
书号：xxxxXX.x-xxX定价x.XX元*
XXX-XX
6661:5-559
