【国家标准(GB)】 农用运输车 外廓尺寸限值

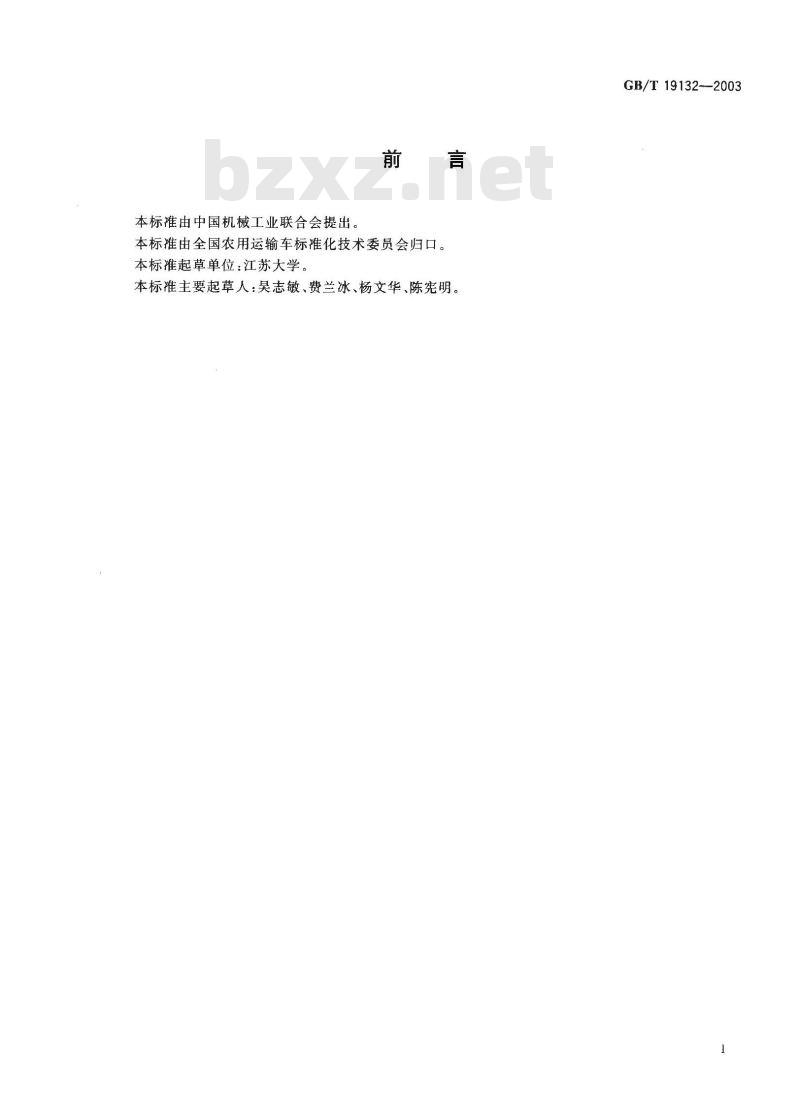

本标准由中国机械工业联合会提出。前言
本标准由全国农用运输车标准化技术委员会归口。本标准起草单位：江苏大学。
本标准主要起草人：吴志敏、费兰冰、杨文华、陈宪明。GB/T19132---2003

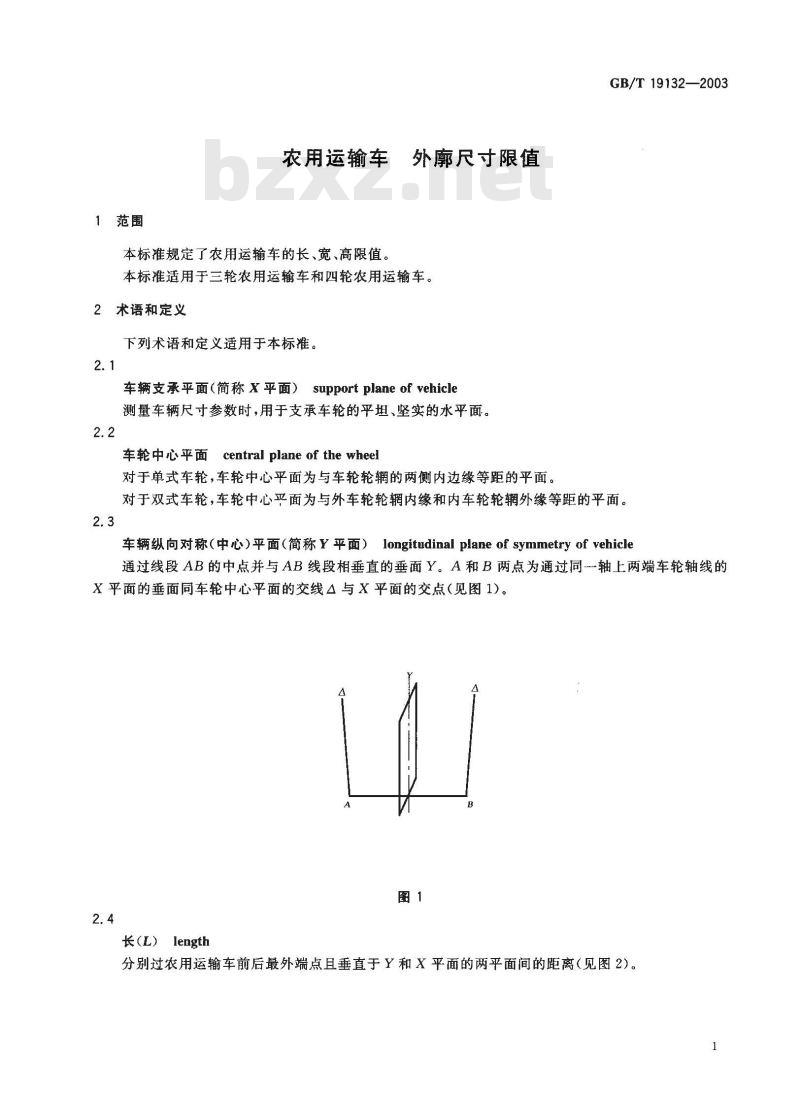

1范围
农用运输车
外廓尺寸限值
本标准规定了农用运输车的长、宽、高限值。本标准适用于三轮农用运输车和四轮农用运输车。2术语和定义
下列术语和定义适用于本标。
车辆支承平面（简称X平面）supportplaneofvehicle测量车辆尺寸参数时，用于支承车轮的平坦、坚实的水平面。2.2
车轮中心平面central plane of the wheel对于单式车轮，车轮中心平面为与车轮轮辋的两侧内边缘等距的平面。GB/T 19132—2003
对于双式车轮，车轮中心平面为与外车轮轮辋内缘和内车轮轮辋外缘等距的平面。2.3
车辆纵向对称（中心）平面（简称Y平面）longitudinalplane of symmetry of vehicle通过线段AB的中点并与AB线段相垂直的垂面Y。A和B两点为通过同一轴上两端车轮轴线的X平面的垂面同车轮中心平面的交线△与X平面的交点（见图1)。图1

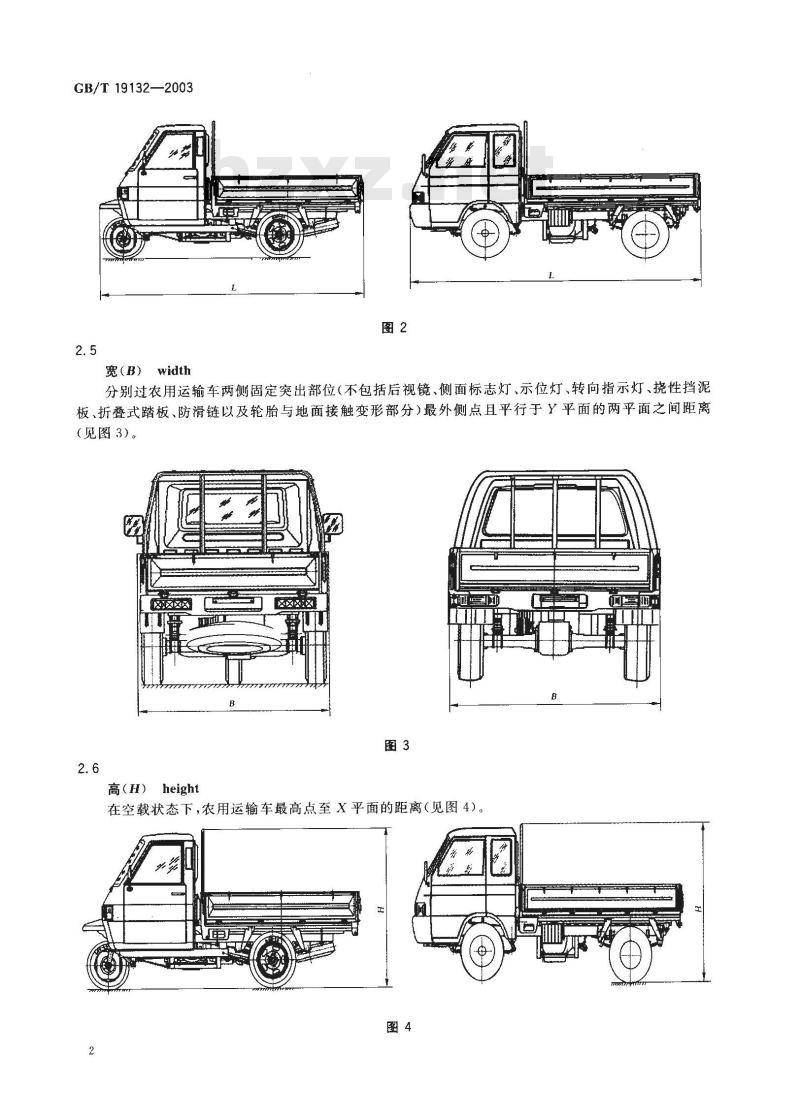

长（L）length
分别过农用运输车前后最外端点且垂直于Y和X平面的两平面间的距离（见图2）。1
GB/T19132—2003
宽（B）width
分别过农用运输车两侧固定突出部位（不包括后视镜、侧面标志灯、示位灯、转向指示灯、挠性挡泥板、折叠式踏板、防滑链以及轮胎与地面接触变形部分)最外侧点且平行于Y平面的两平面之间距离(见图3）。
height
高H)）
在空载状态下，农用运输车最高点至X平面的距离（见图4）图4
农用运输车外廓尺寸限值

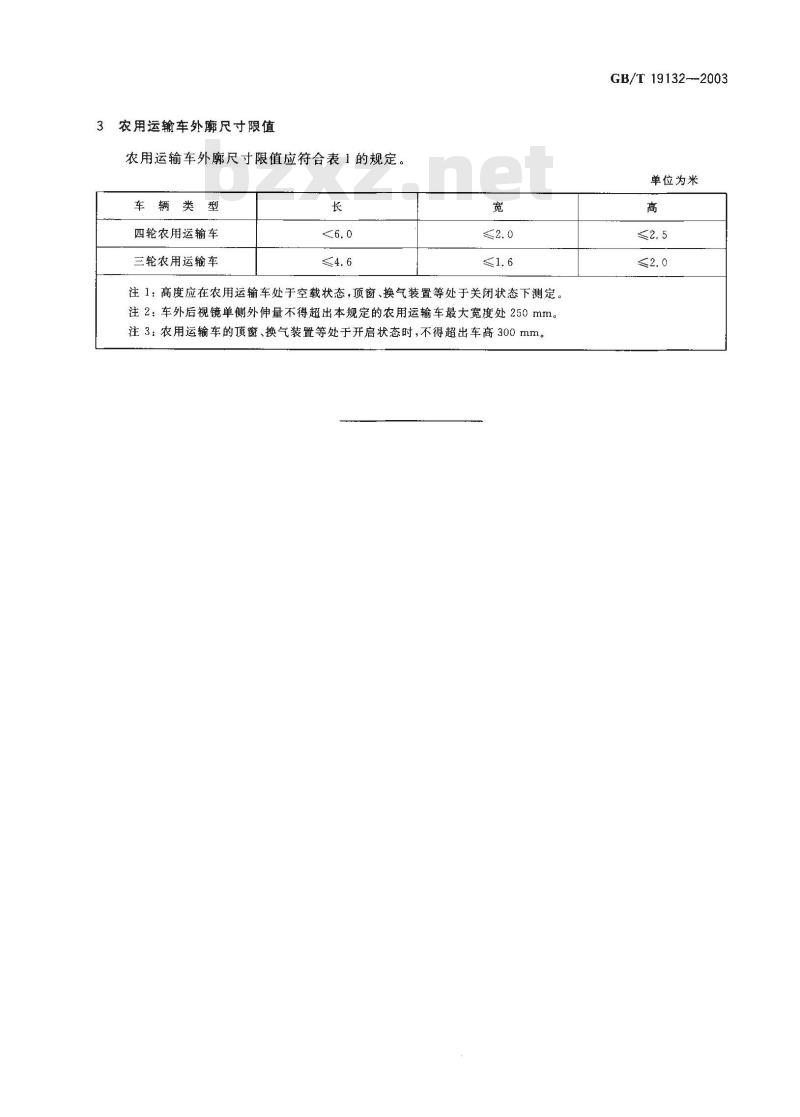

农用运输车外廓尺寸限值应符合表1的规定。车辆类型
四轮农用运输车wwW.bzxz.Net
三轮农用运输车
注1：高度应在农用运输车处于空载状态，顶窗、换气装置等处于关闭状态下测定。注2：车外后视镜单侧外伸量不得超出本规定的农用运输车最大宽度处250mm。注3：农用运输车的顶窗、换气装置等处于开启状态时，不得超出车高300mm。GB/T19132--2003
单位为米
