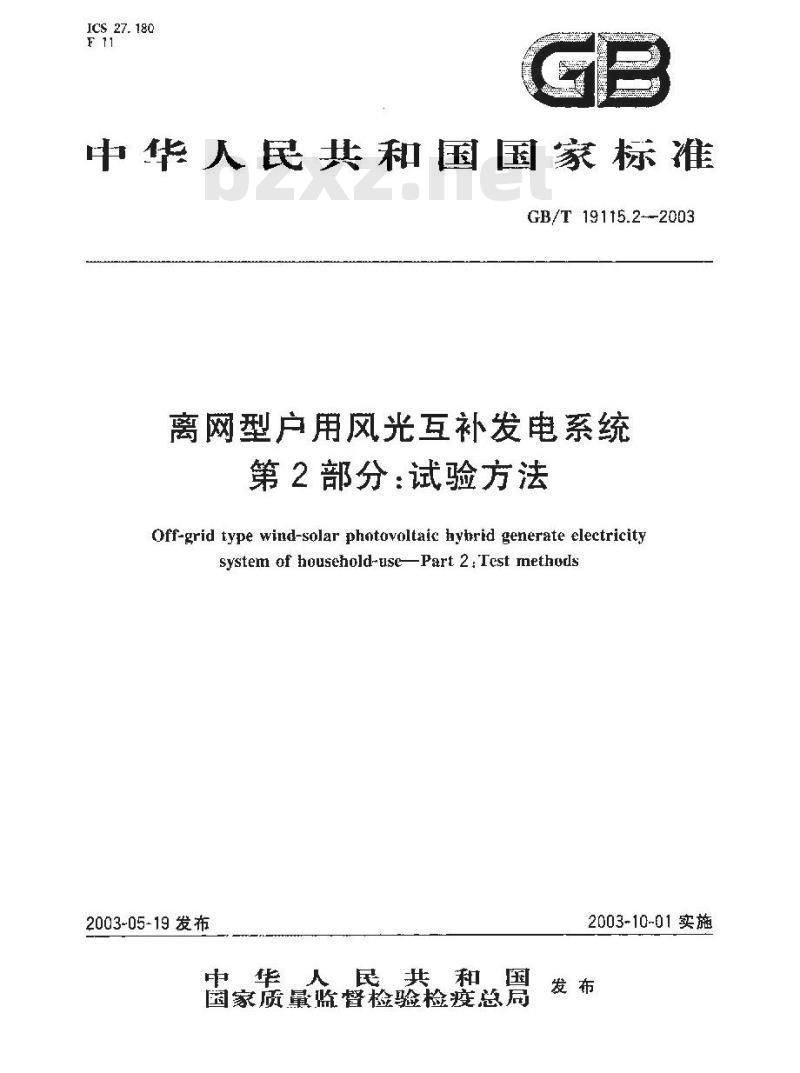

ICS 27. 180
中华人民共和国国家标准
GB/T19115.2--2003
离网型户用风光互补发电系统
第2部分：试验方法
Off-grid type wind-solar photovoltaic hyhrid generate electricitysystem of household-usePart 2: Test methods2003-05-19发布
中栏人民共和宝
国家质量监督检验检疫总局
2003-10-01实施
GB/T 19115.2-2003

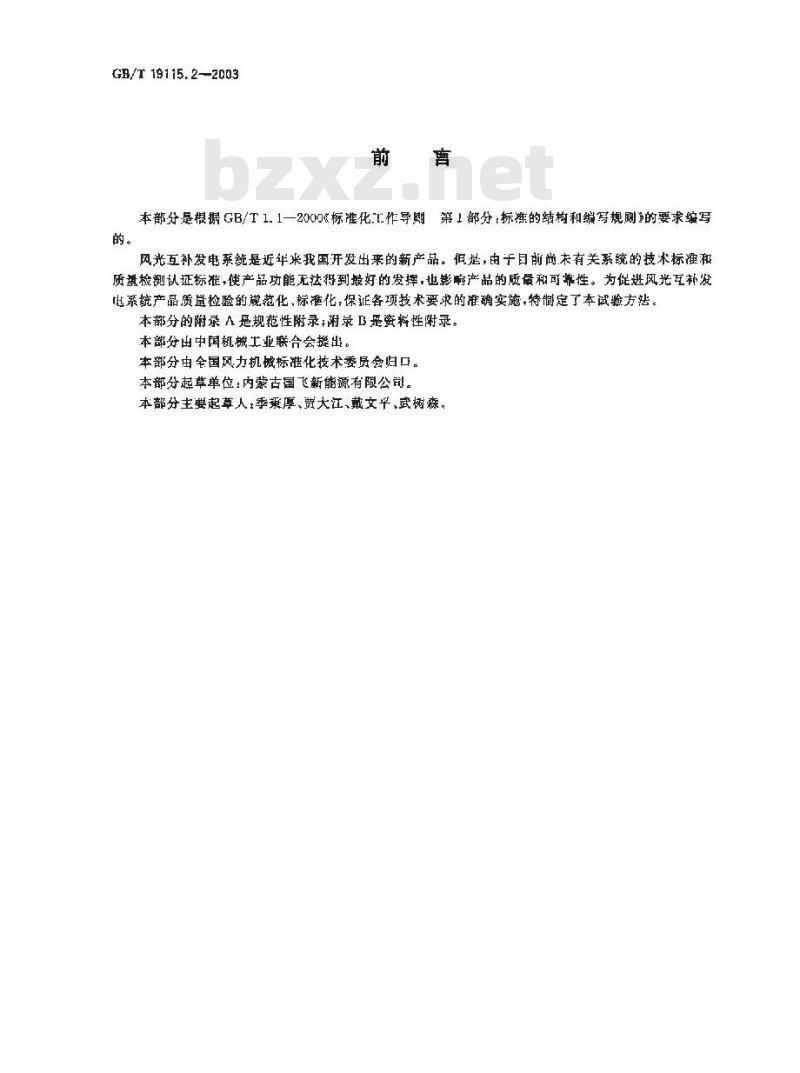

本部分是根据GBT1.1一2000%标准化L作导则第上部分标链的结构和继得规刚?的要求缩写的。
风光互补发电系统是近年来我国开发出来的新产品。但是，由于目前尚未有关系统的技术标准和质望检测认证标准，使产品功能无法将到最好的发挥，也影响产品的质最和可靠性。为促进风光互补发电系统产品质虚检验的规范化、标准化，保证各项技术要求的准确实施，特制定了本试验方法。本部分的附录A是规范性附录录B是姿料性附录本部分出中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会归口。本部分草单位：内蒙古国飞新能源有限公司。本部分主要起草人，季秉厚、大江、戴文平武树森，1范围

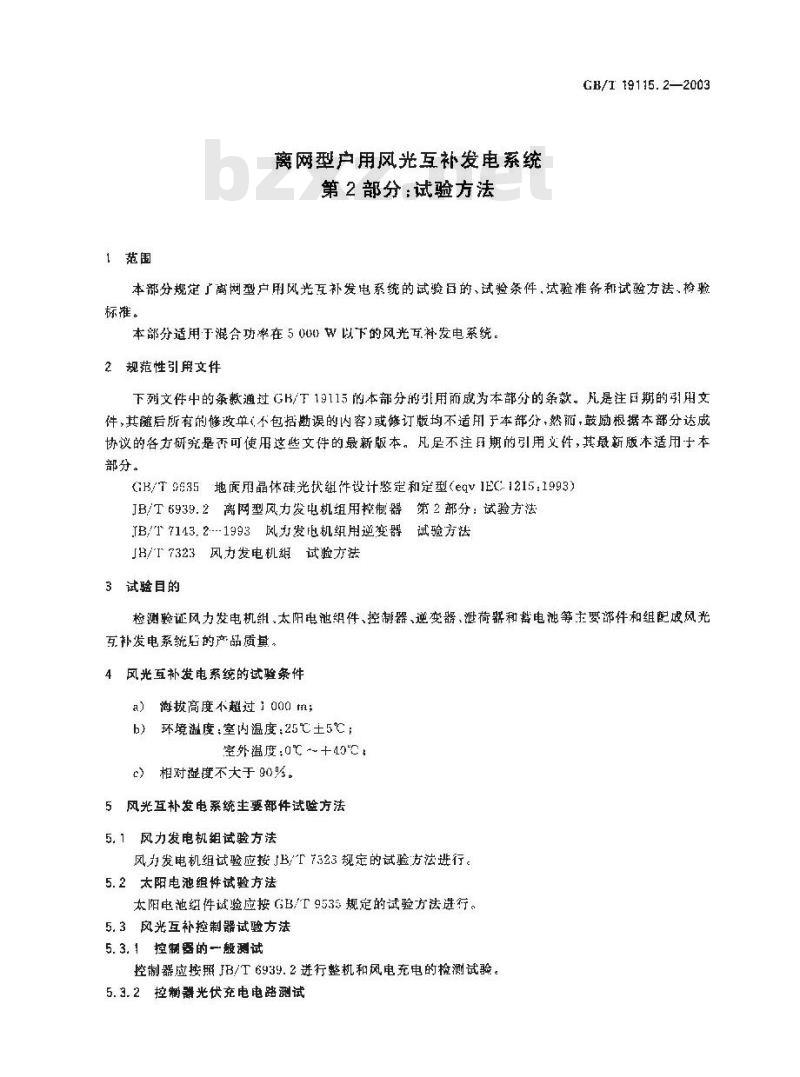

离网型户用风光互补发电系统
第2部分：试验方法
GB/I 19115.2—2003
本部分规定广离网型户用风光互补发电系统的试验巨的、试验条件，试验准备和试验方法.检验标准。
本部分适用于混合功率在5心w以下的风光互补发电系统。规范性引用文件
下列文件中的条款通过GB/T19115的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本车部分，熟而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用义件，其最新版本适用于本部分。
i3/T9635地面用晶体硅光伏组件设计整定和定型（eqV1EC.1215：1993)JB/T6939.2离网型风力发电机组用控制器第2部分：试验方法JB/T7143.2.-1993风力发电机用逆变器试验方法JH/I7323风力发电机组试验方法3试验目的
检测验证风力发电机组、太阳电池组件、控制器、逆变器、泄荷器和替电池等主要部件和组配成风光互补发电系统店的产品质量。
4风光互补发电系统的试验条件
a）海拔高度不超过000n；
b）环境温度;室内温度;25℃土5℃;室外温度：0℃~+40℃
c）相对湿度不大于90%。
5风光互补发电系统主要部件试验方法5.1风力发电机组试验方法
风力发电机组试验应按JB/T7523规定的试验方法进行。5.2太阳电池组试验方法
太阳电池组件试验应按GB/T 9535规定的试验方法进行。5.3风光互补控制器试验方法
5.3.控制器的一般测试
控制器应按照JB/T6939.2进行整机和风电充电的检测试验，5.3.2控制器光伏充电电路删试
GB/T 19115.2—2003

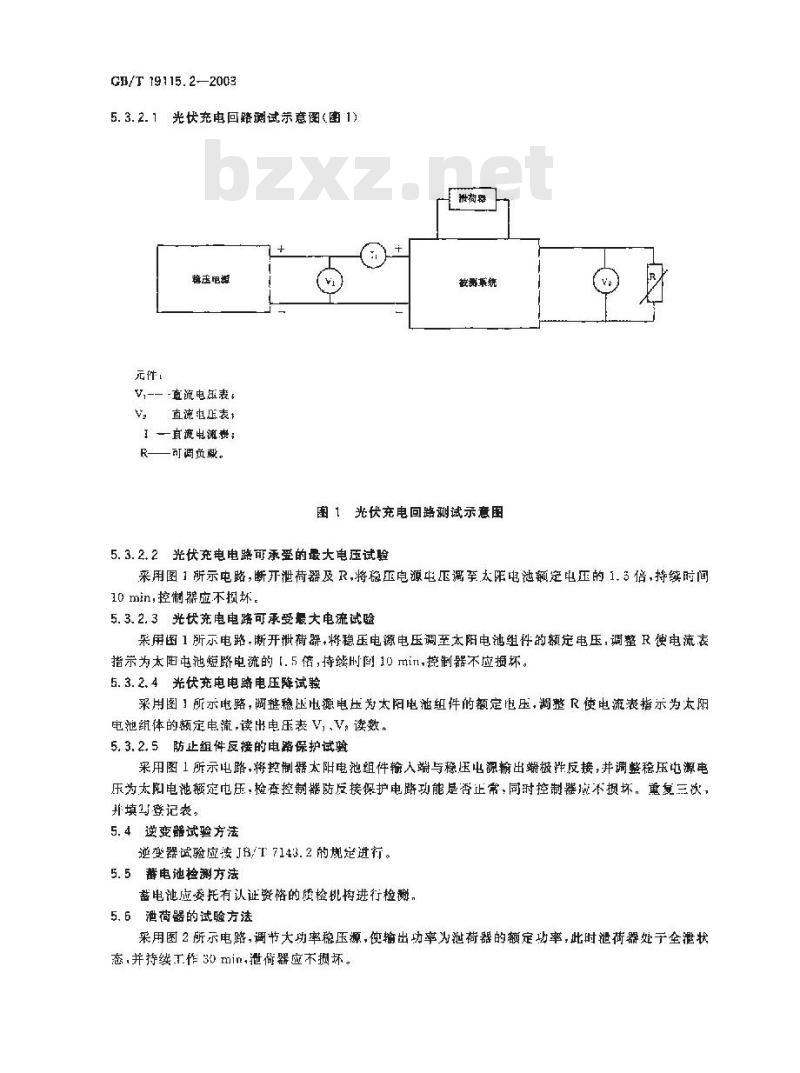

5. 3. 2. 1 光快充电回路测试示意图(图 1)玉电瓶
V,---直流电江表：
V，直流电压表t
I —直流电流表;
R——可调负敏。
截测系统
图1光伏充电回路测试示意图
5.3.2.2光代充电电路可承爱的最大电压试验采用图1所示电略，断开泄荷器及R，将稳压电源电压调等太阳电池额定电压的1.3倍，持续时间10 min,控制器应不损坏。
5.3.2.3光代充电电路可承受最大电流试险采用图1所示电路.断开泄荷器·将稳压电源电压调至太阳电池组件的额定电压，调整R使电流表指示为太阳电池短路电流的「.5 倍,持续时间10 mitl,控制器不应损坏。5.3.2.4光代充电电路电压降试验采用图1所示电略，调整稳压电源电压为太阳电池组件的额定电压，调整R使电流表指示为太阴电池组体的额定电流,读出电压表 V,、V.读数，5.3.2.5防止组件反接的电路保护试验采用图1所示电路，将控制器太阳电池组件输入端与稳压电源输出端极性反接，井调整移压电源电压为太阳电池定电压，捡查控制器防反接保护电路功能是否止常，同时控制器成不损坏，重复三欲，开填马登记表，
5.4逆变器试验方法
逆变器试验应按J/T7143.2的规定进行。5.5蓄电池检测方法
蓄电池应委托有认证资格的质检机梅进行检谢。5.6泄荷器的试验方法

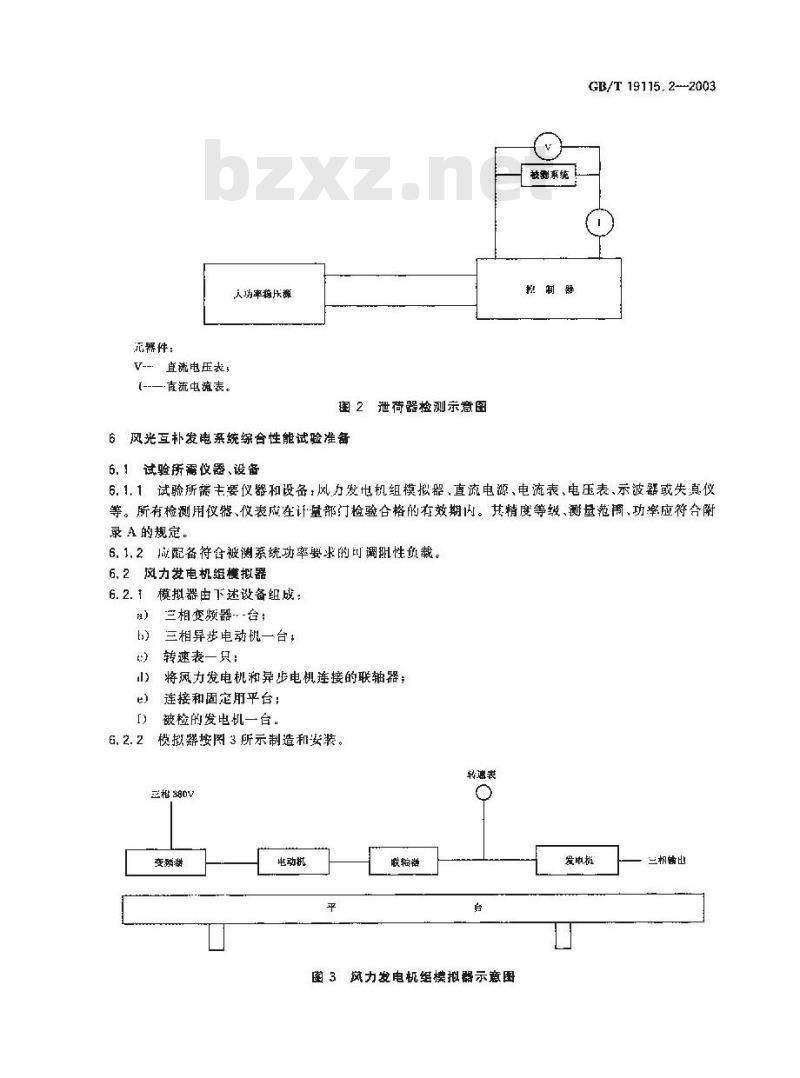

采用图2所示电路，调节大功率稳压源，使输出功率为泄荷器的额定功率，此时泄荷器处于全泄状态，并持续工作30min.泄做器应不摄坏。元解件：
V-直电压表，
--—·直流电殖表。
人功率压额
图 2 泄荷器检测示意图
6风光互补发电系统综合性能试验准备6. 1 试验所需仪器、设备
被测系统
GB/T 19115. 2---2003
6.1.1试验所需主要仪器和设备，风力发电机组模拟器、直流电源、电流表、电压表、示波器或失点仪等。所有检测用仪馨、仪表成在计量部门检验合格的在效期内。其精度等级、测量范调、功率应符合附录A的规定。
6.1.2成配备符合被测系统功率要求的可调阴性负载。6. 2 风力发电机组模拟器
模拟器由下述设备组成：
兰相变频器～-台；
三相异步电动机一台，
转速表一只；
将风力发电机和异步电机连接的联轴器，连接和固定用平台：
被检的发电机一台
模撤器按图3所示制造和按装。
转速表
出柜380V
电动机
联鞘举
发电机
图3斑力发电概维模拟器示意图
三相输出
GB/T 19115.2—2003
6.3系统测试联接方法
系统综合性能试验应按图1所示方法进行系统联接。得
成力发中组
食流电缆
元器件：
—直流电压表：
V.—交流电压表：
V——直蕴电压表;
I—直流电流表
I2 ——变液电流表1
[-。-直流电流表】
R,-负数。
6.4试验记录
图 4系统测试联接方法示意图
系统综合性能试验应接录B进行文字记录。7风光互补发电系统综合性能试验方法7. 1电能品质试验
7. 1. 1输出领率稳定度试验
按图4所示，掉蒂电池纸，调整风力发电机组模拟器和直流电源。使逆变器输人电压在额定值的90%～120为之问变化，逆变器输出功率为额定值，负载为纯阻性负。用示波器或频率测试仪测量输出频率值。重复三次，并填写记录表。7. 1. 2输出电压调整率试验
重复了.1.1试验壁序。用电压衰测量输出电压慎。重复三次,并填写记录表。7. 1. 3输出波形失真魔试验
r）输出被形为正弦波的系统，按图4所示，调整到逆变器输人1压为额定慎，输出功率为额定值，负载为纯阳性。用失真仪测量输出波形失真度。重复三次，并填写记录表。h）输出波形为改善方波的系统，按JB/T 7143.21993中 1.2的方法进行。重复三次,并填写记录表。
7.2保护功能试验此内容来自标准下载网
7.2.1蓄电池欠压和过压保护与自动恢复试验）断开蓄电池，风方发电机模拟器停机：GB/T 19115.2--2003
b）调书直流电源电压，启动逆变器，使侦载开始工作，先向下调整直流电源电压，当电压到达额定压保护电压时，逆变器进人欠压保护状态。再向上谢节直流电源电压：当电压升至赖定欠压保护恢复电压时，逆变器自动恢复T作。r
山续问上爆整真递电源电压，当电用调至额过压保护电飞时，逆变器进人过压保护状态，交流输出电压为零。
再向下调整直流电源电压，当直流电源电压回调到额定过压保护毯复电压时·逆变器应复交流韬出。品
）上述试验应重复三次，并填写记录表。推荐使用具有輪人宽电压范剧的逆变器，当过斥发生时，仅需启泄荷也路，面不影响交溉输出。
7.2.2短路保护试验
6）在逆变器正带输出时，人为负载端短路，逃变器应在小于0.5%进人保护状态：b）白动保护型在消除短路后，应能恢复输出；c）使用融断保护器的机型，在更换保险后应恢复正常输出。a)、b)或a).c)重复三次,并填写记录表。7.2.3过负荷保护试验
过负荷保护试验应按照JB/T7143.2—199345.9规定进行。重复三次、并填写记录表。7.3显示功能试验
7.3.1在进行电性能测试，应同时观察和记录风力发电机组充电显示，太阳电池组件充电显求、蓄电池电正状态显示逆变器.控制器工作状态显示，显示显示正确，清晰。重复三次，并填写记录装，7.3.2在进行保护功能测试时，应同时观察和记录各种保护功能显示器状态，显示正确、清晰。7.3.3显示器是可计量方式的应有显示数据显示器仅作为状态示意的,应能正确示意。7.4察统抗风力发电机组空载压冲击试验御开蓄电池组，调整风力发电机组模拟器，使发电机的转速是翘定最高转速，持续3min，系统应无损坏。重发三次，并填得记录表。7. 5泄荷功能试险
断开蓄电池，启动风力发电机组模拟器，尚控制器达到泄荷电压时，暴示灯究，泄荷回路开始有电流，泄荷器两端有电位差，重复三次。8可靠性试验
可靠性试验应按照国家对风力发电机组和电子产品可靠性试验的规定分别测试。9试验报告
9.1编写程序
在试验过程中，应及时观察、正确记录有关数据和资料。试验结束后，应首先核实观察测逆的数据资料，并汇总整理，进行准确计算放，编写试验报告9.2报告内窄
试验报告包括以下内容：
a）试验时间、地点：
GB/T 19115. 2--2003
试验条件；
试验自的：
被测系统帕主要肢术参数；
试验结果和质量分析：
试验结论：
试验人员。
设备名称
直流移压电源
古流电流表
直流电压表
大功率可调电阻
大功率可调无感电函
三相调压器
变狐器
（规范性附）
测试用主要仪器、仪衰及糖度
规格型号
满刻度慎大于被测系统太阳电池纽短路电流2倍
满刻度大于鼓测系统太阳电池组开路电压2倍
充许通过电流大于系统太阳电池短路电流！2倍
电阻额定功率应在系统新定输出电压策件下+大于系统额定输出功率的2倍最大输出电流大于系统斑力机最大电流2倍
DV 7C7H3700变规船输出功率应大于其拖动电机功率的1. 25借
GB/T19115.2—2003
GB/T 191t5. 2-2003
被测系统型号：
组配企业名称：
出」编号：
附录B
(资料性附)
风光互补发电系统综合性能试验记录表测试时间：
测试地点：
测试项目
系统输山频率像定度战验
电能品
质试验
备注，
检验：
保护功
能试验
显示功
系统输出电压调率试验
系统输出波型失真医试验
动作电压/V
次压试验」
欠医显惑
恢短出压/V
动作史正V
避压试验
过压显示
恢复电丘/V
短降保护/s
过负荷操扩/s
极性反接保护
风力发电机究电显示
太阳电独组件抢点显示
能试验「等电池电!E状态显示/V控制器逆变器工作正常显示
抗风力发电机空载已压冲击试验泄荷划能试验
测试结果
平均值
复核：
