【国家标准(GB)】 滑动轴承 铜合金轴套

GB/T 18324—2001

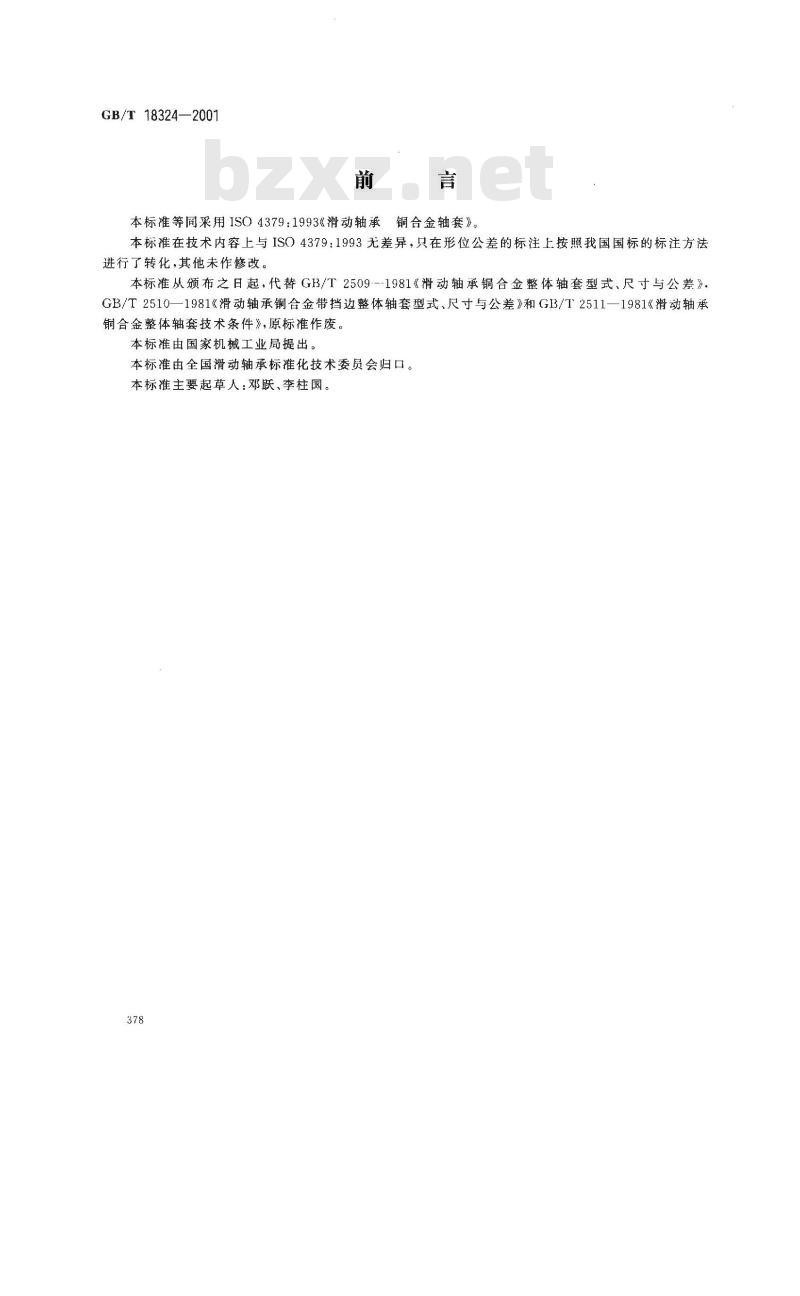

本标准等周采用ISO4379：1993《滑动轴承铜合金轴套》。
本标准在技术内容上与ISO4379:1993无差异，只在形位公差的标注上按照我国国标的标注方法进行了转化，其他未作修改。
本标准从颁布之日起，代替GB/T25099-1981《滑动轴承铜合金整体轴套型式、尺寸与公差》GB/T2510—1981《滑动轴承铜合金带挡边整体轴套型式、尺寸与公差》和GB/T2511—1981《滑动轴承铜合金整体轴套技术条件》，原标准作废，本标准由国家机械工业局提出。本标准由全国滑动轴承标准化技术委员会归口。本标主要起草人：邓跃、李柱国。378
1范围
中华人民共和国国家标准
滑动轴承
铜合金轴套
Plain bearings-Copper alloy bushesKAoNKAca-
GB/T 18324-2001
idt ISO 4379:1993
—-1981
代替GB/T2509-
GB/T 2510-1981
GB/T 2511--1981

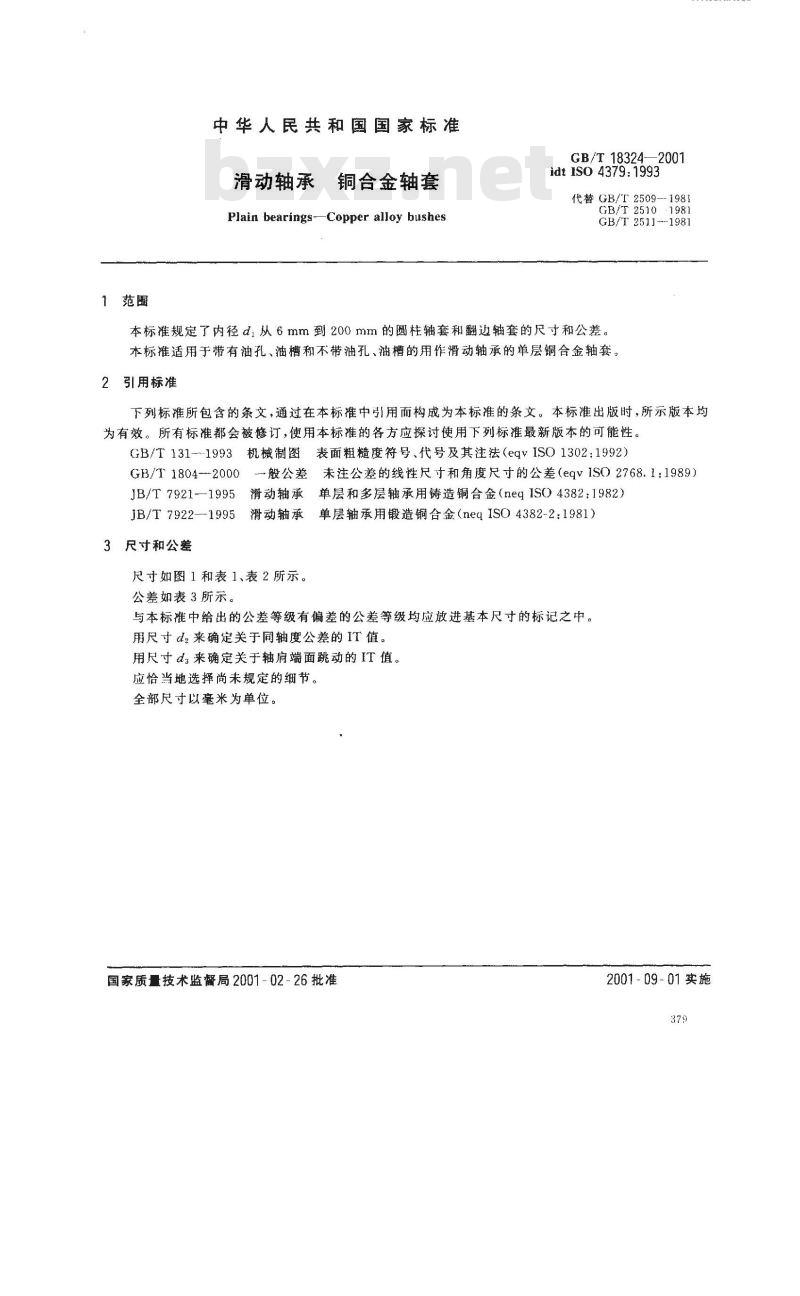

本标准规定了内径dl从6mm到200mm的圆柱轴套和翻边轴套的尺寸和公差。本标准适用于带有油孔、油槽和不带油孔、油槽的用作滑动轴承的单层铜合金轴套。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T131--1993机械制图表面粗糙度符号、代号及其注法（eqvISO1302:1992)GB/T 1804--2000
未注公差的线性尺寸和角度尺寸的公差（eqvSO2768.1:1989）般公差
JB/T7921-1995
滑动轴承
单层和多层轴承用铸造铜合金（neqIS04382：1982）JB/T7922—1995滑动轴承
单层轴承用锻造铜合金（neqISO4382-2:1981）3尺寸和公差
尺寸如图1和表1、表2所示。
公差如表3所示
与本标准中给出的公差等级有偏差的公差等级均应放进基本尺寸的标记之中。用尺寸d?来确定关于同轴度公差的IT值。用尺寸d:来确定关于轴肩端面跳动的IT值。应恰当地选择尚未规定的细节。全部尺寸以毫米为单位。
国家质量技术监督局2001-02-26批准2001-09-01实施
C;×45°
C2×45
1）其他尺寸和说明见C型
(24）
GB/T 18324—2001

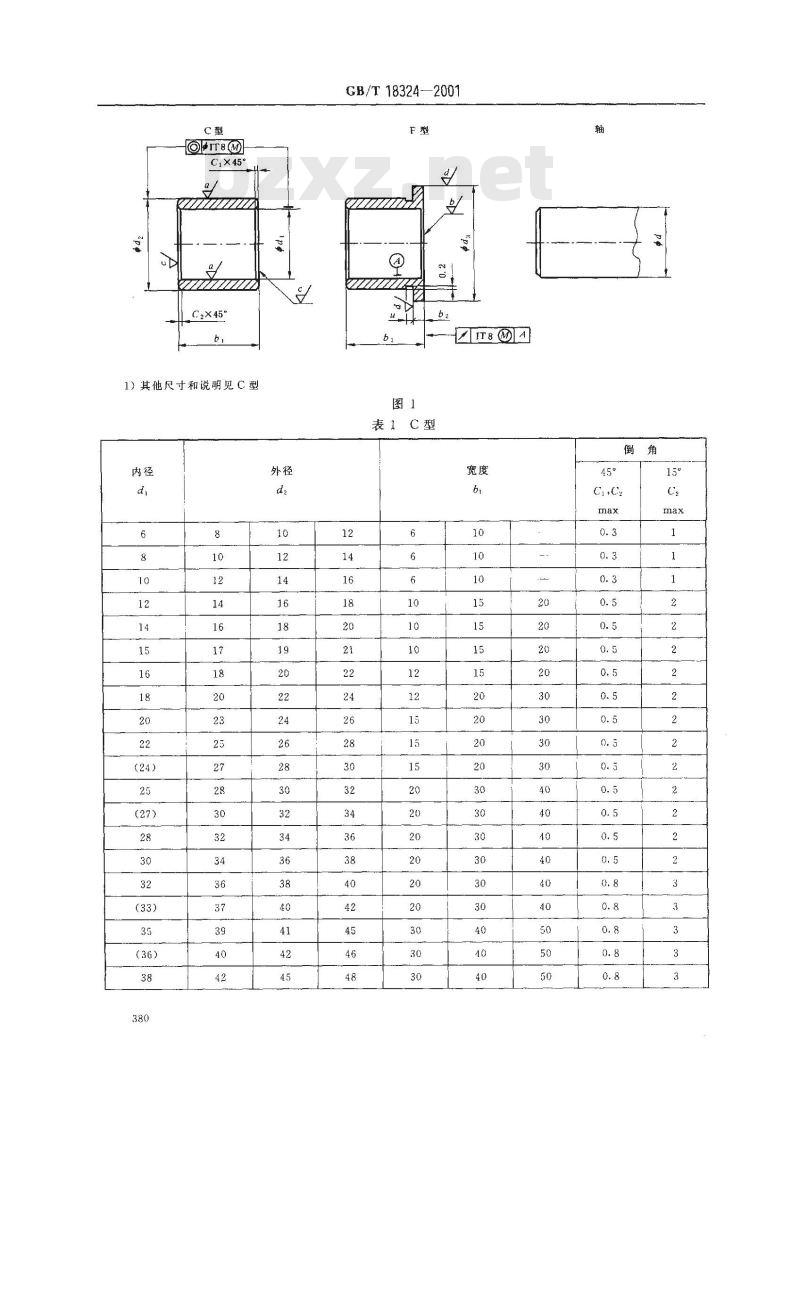

表1C型
GB/T18324—2001

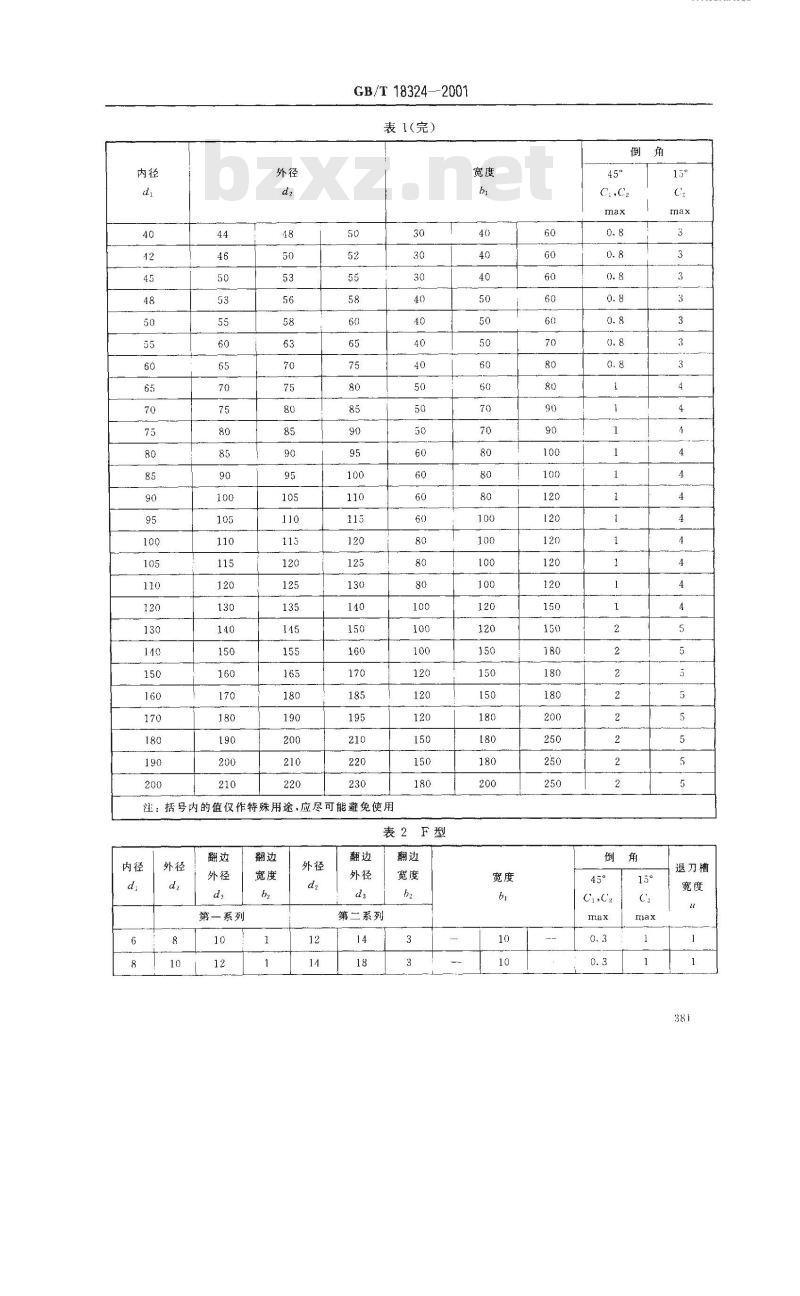

表1(完）
注：括号内的值仅作特殊用途，应尽可能避免使用30
第一系列
第二系列
iikoNiKAca
退刀槽
第一系列
GB/T18324—-2001www.bzxz.net

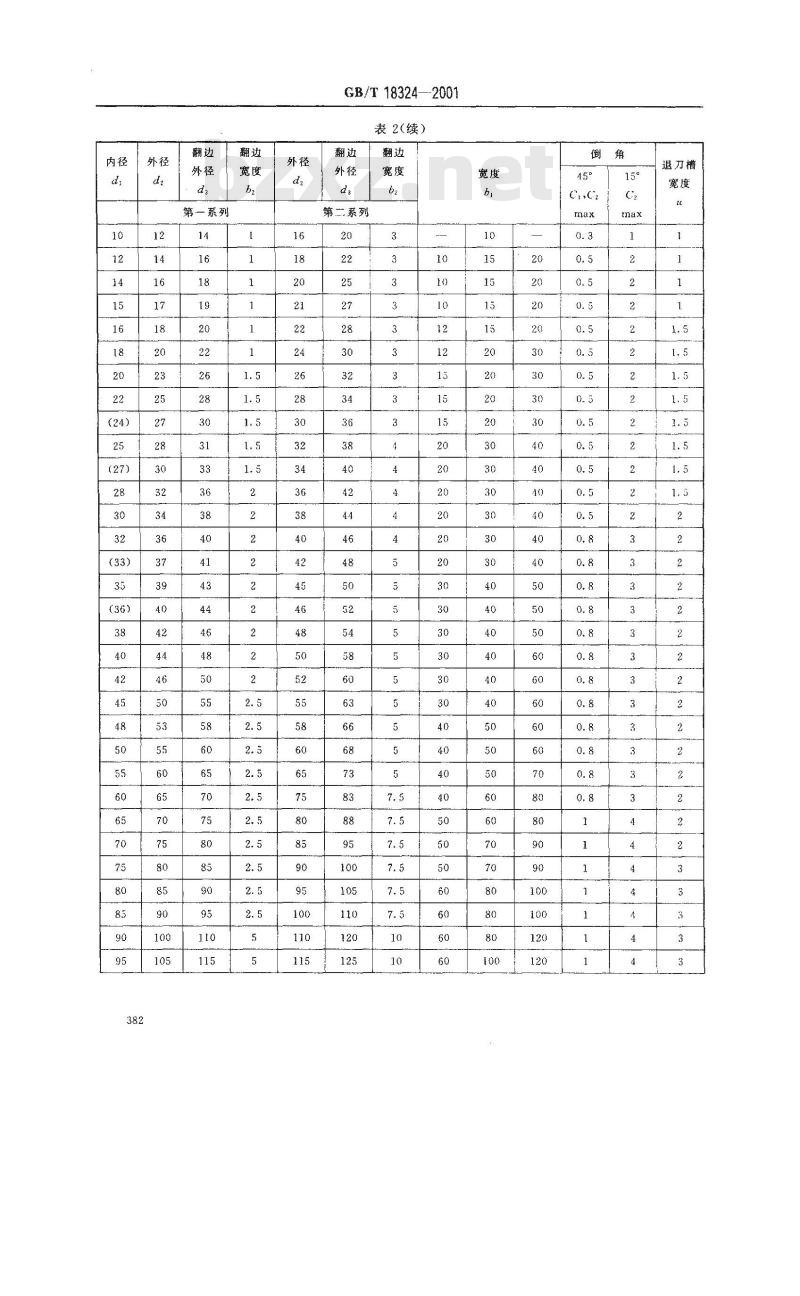

表2（续）
第二系列
退刀槽
第一系列
GB/T18324-2001
表2（完）
第二系列
注：括号内的值仅作特殊用途，应尽可能避免使用80
表３公羞
翻边外径
1）冲压后，d,通常可达到公差位鼠H，公差等级大约为IT8。宽度
轴承座孔
KAoNKAca-
退刀槽
e7或g72
2）根据使用情况来推荐所用的公差。如果轴套与公差位置h的精密磨削轴制成品相配合，内径d，的公差应为D6，它装配后的概率公差为F8。如果轴套内孔是装配后加工，内径d的尺寸和公差应由供需双方协议而定4材料
铸造铜合金应符合JB/T7921-1995的要求。锻造铜合金应符合JB/T7922—1995的要求。5表面粗糙度
表面粗糙度应根据GB/T131标注（见图1），如：Y:Ra=1.6 μm
:Ra=3.2 μm
:Ra6.3μm
/:Ra=2.5 μm
边上应去除毛刺。
GB/T18324—2001
只有在外圆表面上才允许有轻微的划痕，并且还不能对装配和性能有影响。6结构
末给出公差的尺寸，其允许偏差应符合GB/T1804一2000中规定的公差等级\m”。外圆倒角C2为45°的，不要求进行专门详细的标记。外圆倒角C2为15°的，规定在标记中另加Y。其他型式的倒角应根据供需双方协议而定。F型翻边轴套是否带退刀槽（尺寸u)应根据供需双方协议而定。注1：本标准中推荐的公差等级可用于通用机械构造中的任何常规用途。本标准中推荐的配合对用于流体动压润滑情况下的轴套、压人轴承座或联结在轴承座中的轴套，应进行检查；轴承座在材料和结构上与通常的轴承座不同。，
7标记
示例：
C型轴套内径di=20mm，外径d2=24mm，宽度bi=20mm，协商而定的外圆倒角C2为15（Y），材料为符合GB/T18324的CuSn8P，其标记为：轴套GB/T18324—C20X24X20Y--CuSn8P384
