【国家标准(GB)】 纤维光学互连器件和无源器件-基本试验和测量程序 第3-1部分：检查和测量-外观检查

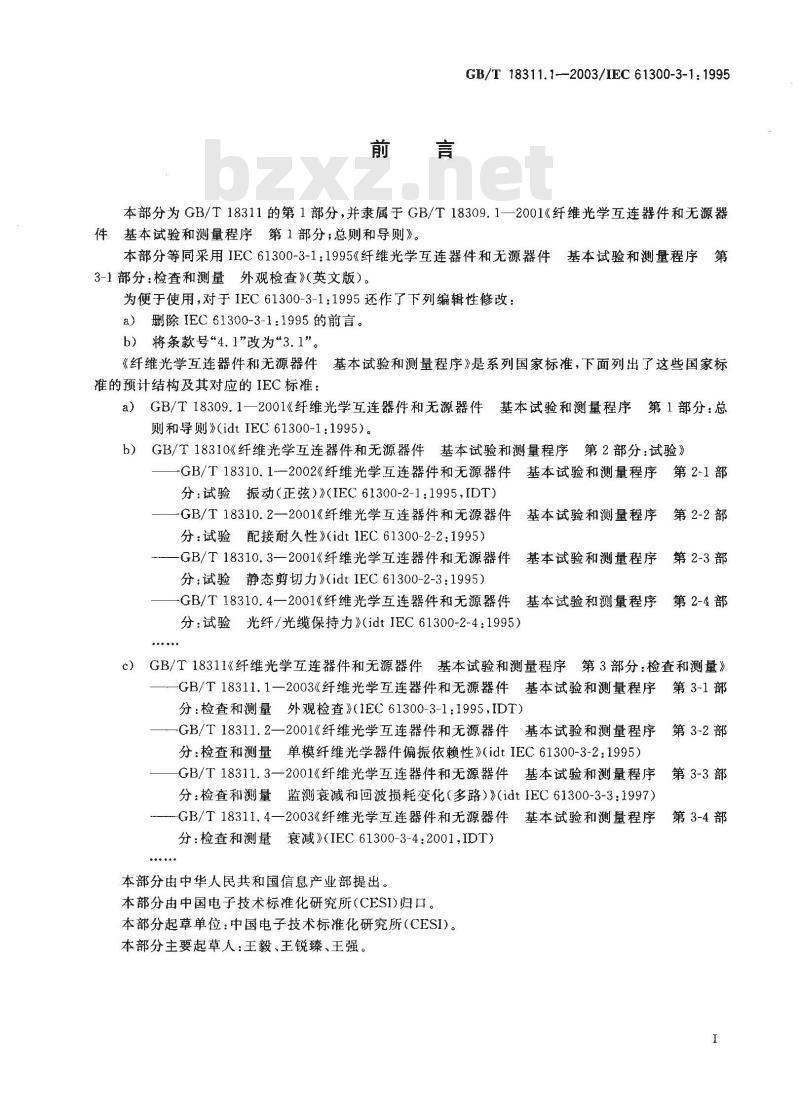

GB/T 18311.1--2003/IEC 61300-3-1: 1995本部分为GB/T18311的第1部分，并隶属于GB/T18309.1—2001《纤维光学互连器件和无源器基本试验和测量程序第1部分；总则和导则》。件
本部分等同采用IEC61300-3-1：1995《纤维光学互连器件和无源器件基本试验和测量程序第3-1部分：检查和测量外观检查》（英文版）。为便于使用，对于IEC61300-3-1：1995还作了下列编辑性修改：a）删除IEC61300-3-1：1995的前言。b）将条款号“4.1”改为“3.1”。牛基本试验和测量程序》是系列国家标准，下面列出了这些国家标《纤维光学互连器件和无源器件准的预计结构及其对应的IEC标准：a）GB/T18309.1一2001《纤维光学互连器件和无源器件基本试验和测量程序第1部分：总则和导则》（idtIEC61300-1:1995）。b)
GB/T18310《纤维光学互连器件和无源器件基本试验和测量程序第2部分：试验》-GB/T18310.1~-2002《纤维光学互连器件和无源器件基本试验和测量程序第2-1部
分：试验振动（正弦）》（IEC61300-2-1：1995，IDT）-GB/T18310.2—2001《纤维光学互连器件和无源器件基本试验和测量程序第2-2部分：试验配接耐久性》(idtIEC61300-2-2：1995）-GB/T18310.3一2001《纤维光学互连器件和无源器件基本试验和测量程序第2-3部
分：试验静态剪切力》（idtIEC61300-2-3：1995）GB/T18310.4一2001《纤维光学互连器件和无源器件基本试验和测量程序第2-4部
分：试验光纤/光缆保持力》（idtIEC61300-2-4：1995)c）GB/T18311《纤维光学互连器件和无源器件基本试验和测量程序第3部分：检查和测量》GB/T18311.1一2003《纤维光学互连器件和无源器件基本试验和测量程序第3-1部
分：检查和测量外观检查》（1EC61300-3-1：1995,IDT）-GB/T18311.2—2001《纤维光学互连器件和无源器件基本试验和测量程序分：检查和测量单模纤维光学器件偏振依赖性》(idtIEC61300-3-2：1995）第3-2部
GB/T18311.3一2001《纤维光学互连器件和无源器件基本试验和测量程序第3-3部
分：检查和测量蓝测衰减和回波损耗变化（多路）》（idtIEC61300-3-3：1997）--GB/T18311.4—2003《纤维光学互连器件和无源器件基本试验和测量程序第3-4部
分：检查和测量衰减》（IEC61300-3-4：2001,IDT）本部分由中华人民共和国信息产业部提出。本部分由中国电子技术标准化研究所（CESI)归口。本部分起草单位：中国电子技术标准化研究所（CESI）。本部分主要起草人：王毅、王锐臻、王强。I

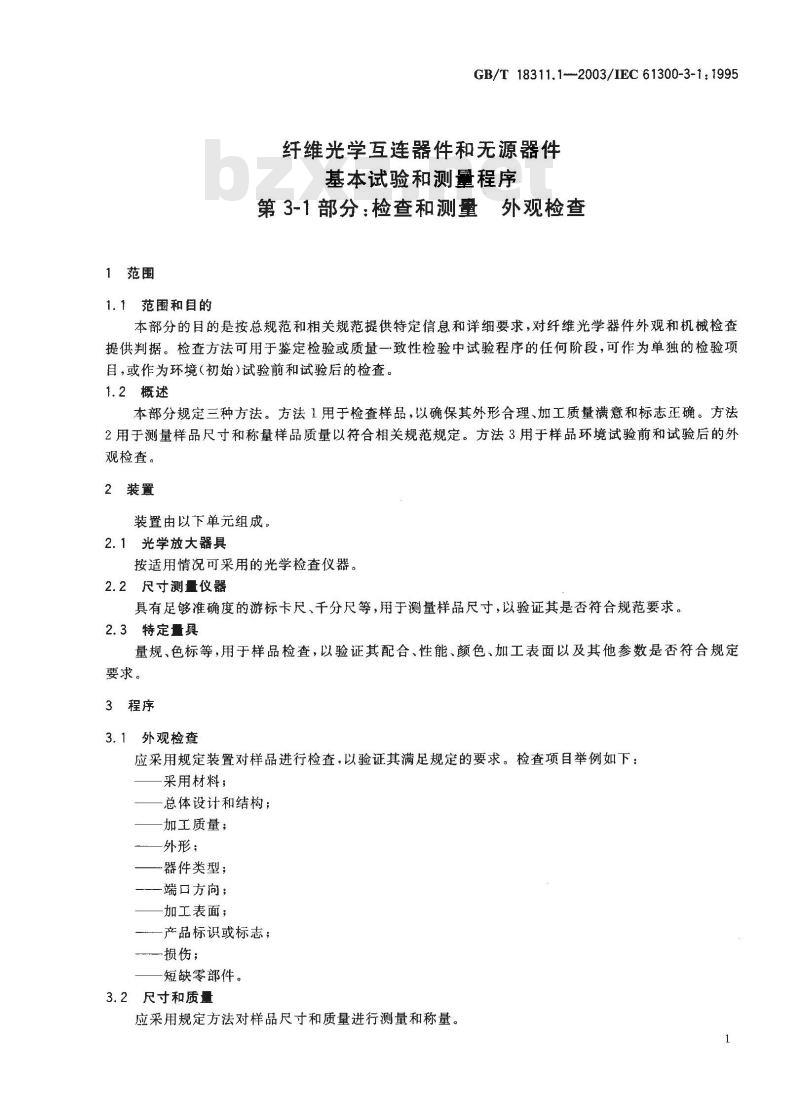

1范围
1.1范围和目的
GB/T18311.1-2003/IEC61300-3-1：1995纤维光学互连器件和无源器件
基本试验和测量程序
第3-1部分：检查和测量外观检查本部分的目的是按总规范和相关规范提供特定信息和详细要求，对纤维光学器件外观和机械检查提供判据。检查方法可用于鉴定检验或质量一致性检验中试验程序的任何阶段，可作为单独的检验项目，或作为环境（初始)试验前和试验后的检查。1.2概述
本部分规定三种方法。方法1用于检查样品，以确保其外形合理、加工质量满意和标志正确。方法2用于测量样品尺寸和称量样品质量以符合相关规范规定。方法3用于样品环境试验前和试验后的外观检查。
2装置
装置由以下单元组成。
2.1光学放大器具
按适用情况可采用的光学检查仪器。2.2尺寸测量仪器
具有足够准确度的游标卡尺、千分尺等，用于测量样品尺寸，以验证其是否符合规范要求2.3特定量具
量规、色标等，用于样品检查，以验证其配合、性能、颜色、加工表面以及其他参数是否符合规定要求。
3程序
3.1外观检查
应采用规定装置对样品进行检查，以验证其满足规定的要求。检查项目举例如下：采用材料；
一总体设计和结构；
加工质量；
外形；免费标准bzxz.net
一器件类型；
———端口方向；
加工表面；
产品标识或标志；
损伤；
短缺零部件。
3.2尺寸和质量
应采用规定方法对样品尺寸和质量进行测量和称量。1

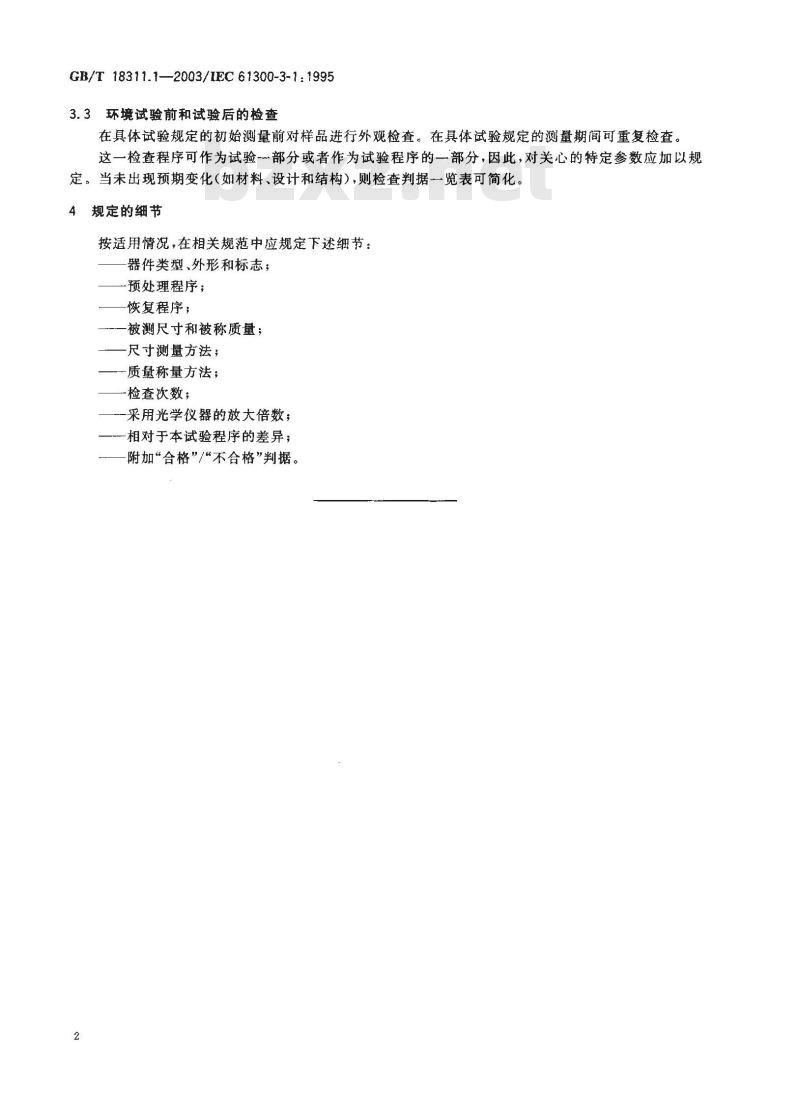

GB/T18311.1—2003/IEC61300-3-1：19953.3环境试验前和试验后的检查
在具体试验规定的初始测量前对样品进行外观检查。在具体试验规定的测量期间可重复检查。这一检查程序可作为试验～部分或者作为试验程序的一部分，因此，对关心的特定参数应加以规定。当未出现预期变化（如材料、设计和结构），则检查判据一览表可简化。4规定的细节
按适用情况，在相关规范中应规定下述细节：器件类型、外形和标志；
-预处理程序；
恢复程序；
一被测尺寸和被称质量；
一尺寸测量方法；
质量称量方法；
一检查次数；
一采用光学仪器的放大倍数；
相对于本试验程序的差异；
附加“合格”/“不合格”判据。2
