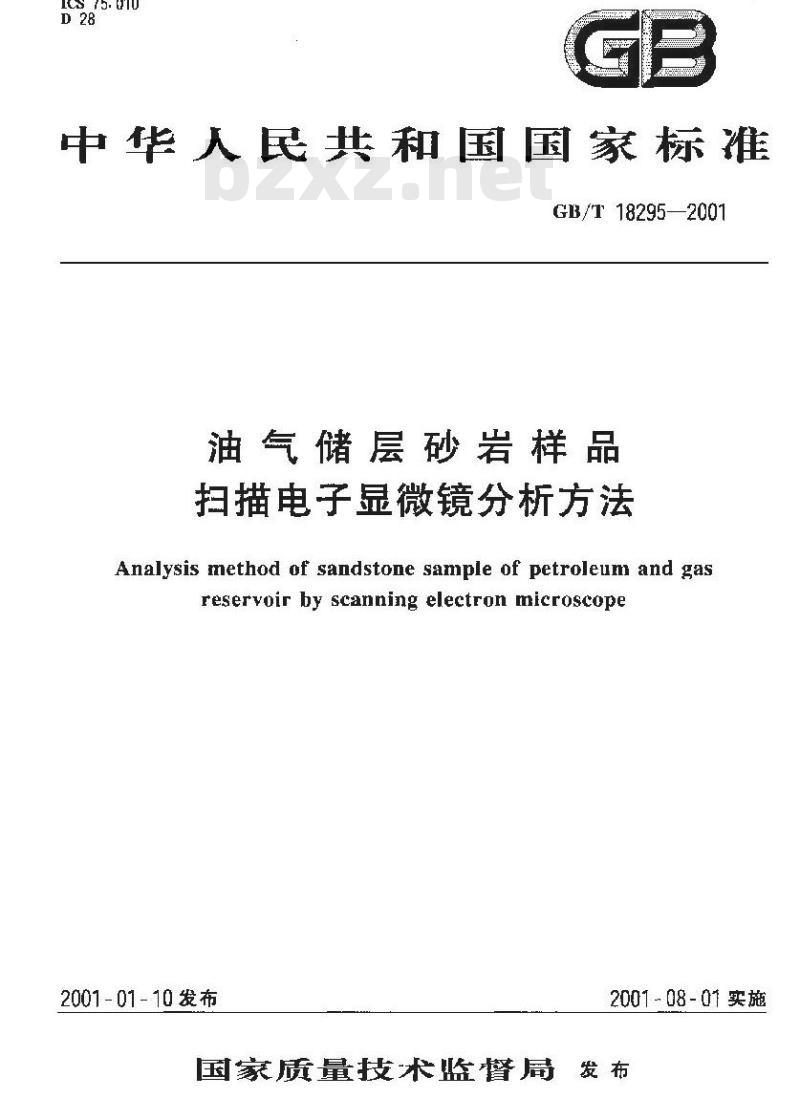

【国家标准(GB)】 油气储层砂岩样品扫描电子显微镜分析方法

ICS75.010
中华人民共和国国家标准bzxz.net
GB/T 18295—2001
油气储层砂岩样品
扫描电子显微镜分析方法
Analysis method of sandstone sample of petroleum and gasreservoir by scanning electron microscope2001-01-10发布
200108-01实施
国家质量技术监督局发布
GB/T 18295—2001

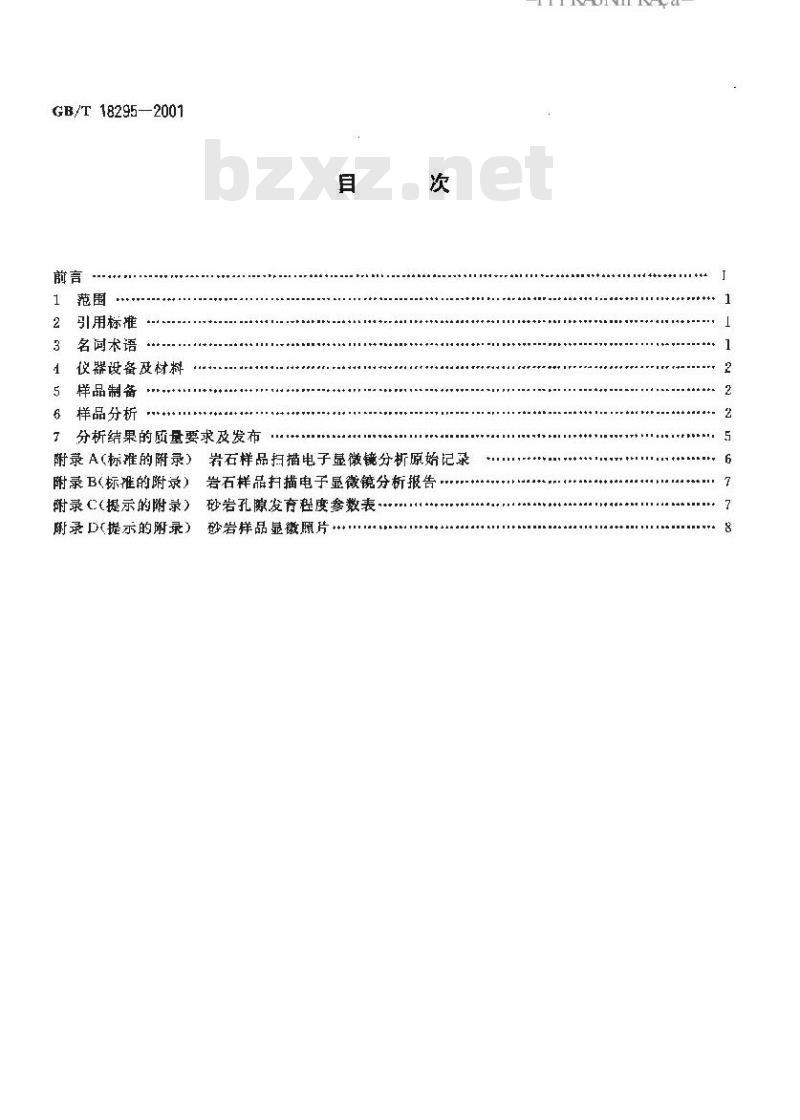

引用标准
名间术语
仪器设备材料
样品制备
样品分析
分析结果的质量要求及发布
附录A（标的附录)
附录B(标准的附录）
附录（（提示的附录）
录D(提示的录)
岩石样品扫描电子壶微镜分折原始记录岩石样品扫描电子显微镜分析报告..砂岩孔隙发育程度参数表
砂岩样品显徽照片*
iKAoNiKAca-
GB/T18295—2001

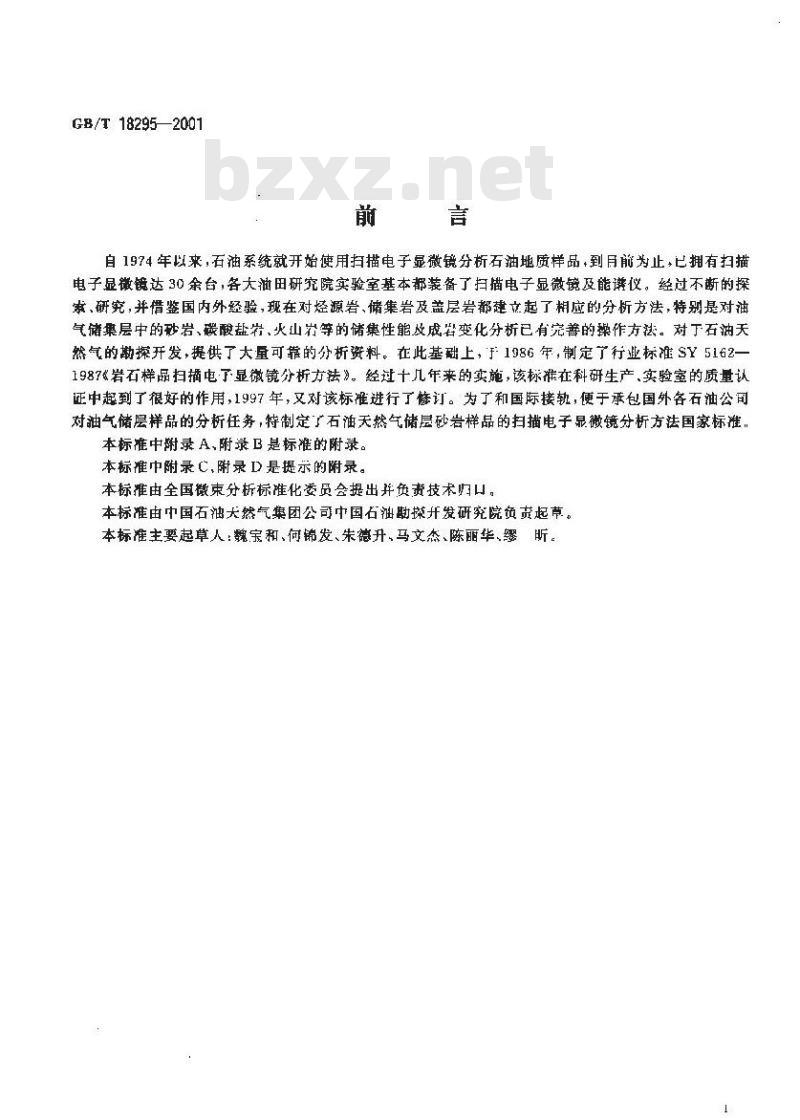

自1974年以来，石油系统就开始使用扫描电子显微镜分析石油地质样品，到月前为止，拥有扫描电子显微镜达30余台，各大油田研究院实验室基本都装备了扫描电子显微镜及能仪。经过不断的探索，研究并借鉴国内外经验，现在对烃源岩、储集岩及盖层岩都建立起了相应的分析方法，特别是对油气储巢层中的砂岩、碳酸盐岩，火山岩等的储集性能效成智变化分析已有完善的染作方法。对丁石油天然气的勘探开发，提供了大量可靠的分析资料。在此基础上，于1986年，制定了行业标准SY 5162-198了岩石样品扫描电了显微镜分析左法》。经理十几年来的实施，该标雅在科研生产，实验室的质量认证中起到了很好的作用，1997年，又对该标准进行了订。为了和国际接轨，便于承包国外各石油公司对油气储层样品的分析任务，特制定了石油天然气储层砂岩样品的扫描电子显镜分析方法国家标准，本标准中附录A、附录B是标准的附录。本标准巾附录C，附录D是提示的附录。本标雅再全国微束分析标准化委员会提出并负责技术归口本标准由中国石油大然气集团公司中国石油勘探开发研究院负起草。本标准主要起草人：魏宝和、何锦发、朱德升，马文杰、陈丽华，爆昕。1范圈
中华人民共和国国家标准
油气储层砂岩样品
扫描电子显微镜分析方法
iiKAoNniKAca-
GB/T 18295—2001

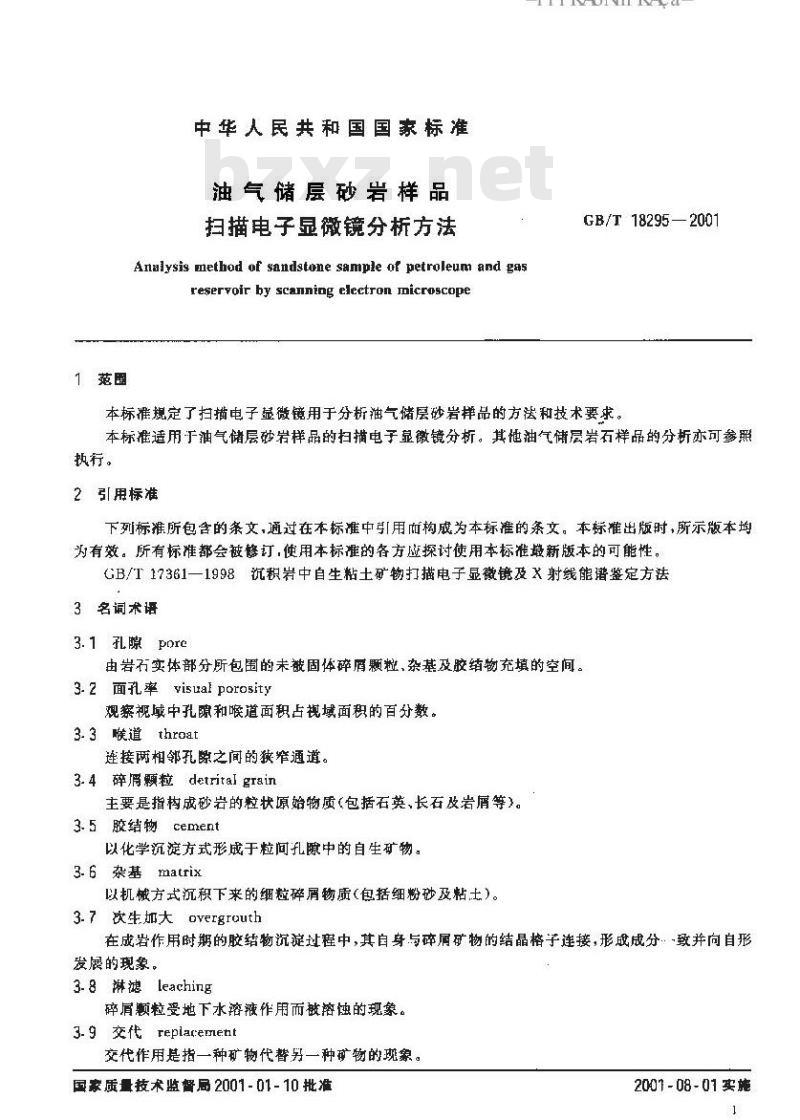

Analysis method of sandstone sample of petroleum and gasreservoir by scanniog electron nicroscope本标准规定了扫描电子壶微镜用于分析油气储层砂岩样品的方法和技术要求。本标准造用于油气储层砂岩样品的扫描电子显微镜分析。其油气情层岩石样品的分析亦可参照执行。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用本标准最新版本的可能性。GB/T17361—1998沉积岩中自生粘土矿物打描电子显微镜及X射线能谱鉴定方法3 名词术语
3. 1 孔隙pore
由岩石实体部分所包围的未被固体碎屑颗粒、杂基及胶绪物充填的空间。3.2面孔率visual porosity
观察视域中孔隙和喉道面积占规域面积的百分数。3.3 喉道 throat
连接两相邻孔隙之间的狭窄通道。3.4碎屑颗粒detritalgrain
主要是指构成砂岩的粒状原始物质(包括石英、长石改岩屑等)。3.5胶结物cement
以化学沉淀方式形成于粒间孔隙中的自生矿物。3-6 杂基matrix
以机械方式沉积下来的细粒碎屑物质（包括细粉砂及粘土）。3.7次生加大overgrouth
在成岩作用时期的胶结物沉淀均程中，其自身与碎屑矿物的结晶格子连接，形成成分·-致并向自形发展的现象。
3.8淋滤leaching
碎眉颗粒受地下水溶羧作用而被溶蚀的现象。3.9交代replarement
交代作用是指一种矿物代替另一种矿物的现象。国家质量技术监督局2001-01-10批准2001 -08 -01实施
3.10感体skeleton
矿物颗粒被溶蚀后的残余部分，4器设备及材料
4.1仪器设备
主要设备包括：
CB/T182952001
a）扫描电子壶微镜（附图像分析软性）：b）x-射线能谱议；
）实体显微镜（具有反射，透射光功能）：d）真空镀膜机或溅射仪；
e）烘箱。
4.2材科和试剂
主要材料包括：
a）乳胶，导电胶或效面胶带，
b）金丝，
C）专用喷键碳摔：
d）三氨甲烷。

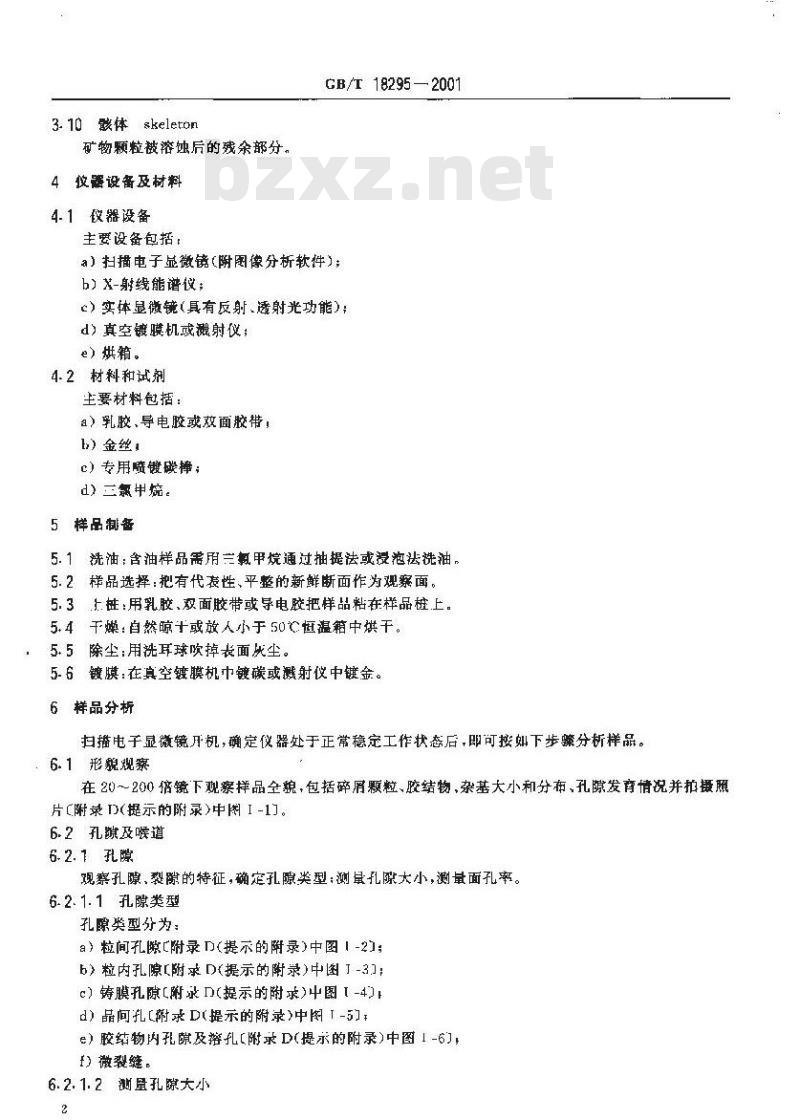

5样品制备
5.1洗油：含油样品需用兰氯甲烷通过抽提法或浸泡法洗油5.2样品选择：把有代衰性、平整的新鲜断面作为观察面。5.3世：用乳胶、双面胶带或导电胶把样品粘在样品桩上。5.4干燥：自然晾十或放人小于50恒温箱中烘干。5.5除尘：用洗耳球吹掉表面成尘。5-6镀膜：在真空镀膜机中镀碳或溅射仪中键金。6样品分析
扫描电子显微镜月机，确定仪器处于正常稳定工作状态后，即可按如下步骤分析样品。6.1形貌观察
在20~200瘩镜下观察样品全貌，包括碎屑颗粒、胶结物，杂基大小和分布，孔隙发育情况并拍摄照片[附录 D(提示的附录)中图 I -1] 。6.2孔及喉道
6.2. 1 孔隙
观察孔隙、裂隙的特征，确定孔隙类型：测最孔隙大小，测量面孔率。6. 2. 1. 1 孔隙类型
孔隙类型分为：
）粒间孔隙附录（提示的附录）中图1-2]：b)粒内孔隙[附求D(提示的附录)中图 I -3.];c】铸膜孔隙［随录(提示的附求中图［-4d）晶间孔[求D(提示的附录)中图 T-5 e）胶结物内孔隙及溶孔[附录D(提示的附录)中图1-6],f） 微裂缝。
6.2.1.2测量孔隙大小
GB/T 18295 2001
iiKAoNiKAca-
用仪器提供的电子标尺测量-一般孔像短轴最宽处的距离，作为该样品的孔愿直径值。6.2.2喉晚道
观察喉道的特征，确定喉道类型和连通情况，测量喉道的大小。6-2. 2. 1喉道类型
喉道类型分为：
a）收缩状喉道：发育的粒间孔隙和曦道难以区分，喉道仅为孔隙的收缩部分[附录ID（提示的附录）中图 I -2]。
b）似断面状喉道：碎屑颗粒经压实作用排列紧密，孔隙较大，喉道变窄·多呈似断面状(附录D（提示的附录)中图 1-71。
c）束情状喉道：胶结物中的晶间孔隙及沿解理缝溶蚀的微孔，垦束管状分布在胶结物中，既是孔隙又是喉道[附录 D(提示的附录)中图 I -6]。d）片状或弯片状喉道：自生晶体包围部分孔空间，自生晶体间的链隙构成孔隙相互连通的喉道，形态呈片状或弯片状[附录 D(提示的附录)中图 1-8]。6.2.2.2测量曦道宽度
用谢量标尺测量栈道最窄处的距离作为喉道究度，6. 2. 3孔隙发育程度
6.2. 3.1测量面孔率
a）在50～200倍率下观装孔隙发育情况，选择测量视域，确保视域中有300个以上的孔隙：b利用围象分析软件，按灰度设定阀值作面孔窄测定，计算阀值范围内的孔隙和喉道的面积与规域面积的百分比，
c）每一个样品在同一个放大倍率下，选4个以上视域进行重复测定,取其平均值作为该样品的面孔率。
6.2.3.2根据可见孔隙的多少及大小定性描述孔隙发育程度，参见附录C（提示的附录）。6-3胶结物
观察胶结物类型及产状。
6.3.1类型
胶结物的形态在扫描电子显微镜下观察，胶结物的特征元系由能请测定。6-3-1.1粘土矿物
粘土矿物主要类型为：
a)高岭石:单晶为六方板状.集合体常是书虫状,嫣虫状[附录D(提示的附录)巾中图 I-1]。b供利有：显弯曲片状，丝状【附录巧提尔的录巾图1-2。c蒙皂石:呈片状,蜂巢状、棉藜状[附录[(捉示的附录)中图［-]。d）绿泥石;单晶为针叶状、叶片状,集合体常呈绒球状及致瑰花朵状[附录D(提示的附录)中图 1-]。
e）伊/蒙混层：望片状，丝状，似蚌巢状二谢录D(提示的闭录)中图-5].f）绿/蒙混层：片状、针丝状，似蜂巢状[附录D（提示的附录)中图」-6}粘土矿物的元素成分特征见GB/117361，6. 3.1. 2碳酸盐类
碳酸盐类主要为：
）方解石及铁方解石：单晶睾菱形粒状、菱而立方体状.集合体常呈不规则块状及嵌晶状附录I)（捷示的附求）中图I-7。特征元成分为钙（Ca）铁（e）b）白云石及铁白云石：单晶呈菱形粒状,菱面立方体状，集合体呈不规则块状附录(提示的附录)中图1-8)特征成分为钙（Ca）、镁（Mg）、铁（Fc）。3
GB/T18295—2001
c）菱铁矿：单晶垦菱形粒状，集合体呈铁饼状，块状，摘圆状及球粒状。特征元紊成分为铁(Fe）。d）片钠铝石单晶呈针状，集合体常呈放射状。特征元离成分为钠（Va），铝（AI)，6.3.1.3硫化物
以黄铁矿为主，单晶呈立方体、八面体，无角十二面体，集合体常呈球状,块状附录D(提示的附录）图亚-13。特征元素成分为铁Fe)、硫（S)，6. 3. 1. 4硫酸盐类
硫酸盐类主要以石高[附录1)（提示的附录)中图12].重晶石【附录D(提示的附录)中图I-3等矿物为主，单品呈针状，板状，集合体常垦束状及快状。石膏特征素成分为钙（Ca）、硫（S）重晶石特征元素为钡（Ba）、蔬(S)。
6-3.1.5沸石类
沸右矿物主要类型为：
）方沸石单晶呈四角八面体或立方体附录D提示的附录）中图-1。特征元素成分为钠（Na）铝(AJ)、碎(Si)
b）独沸石，单晶呈长条板状，柱状、针状【附录T（提示的附录）中图Ⅱ-5，特征元案成分为钙（Ca）、铅(A1),硅(Si)
c）斜发沸石：单晶片状、针状，集合体常皇束状，特征元案成分为硅（Si）、铝（Al)、钙（Ca）、钾（K）钠(Va).
6.3.1.6其他矿物
其他种类胶结物主要有：
）石英：呈自形粒状及次生加大石英[附录D（提示的附录)中图-6]。特征元素为硅）石盐：单晶早立方体，体[附录D（提示的附录）中图且-B]。特征元素成分为钠（Na）,氯（CI)。6.3.2产状
胶结物产状分为充填式(附录1)(提示的附录）中图Ⅱ-5]、付垫式C附录D(提示的附录）中图1-I)、镶联式附录D（捷示的附录）中图41和加大式附录D（提示的附录）中图T-3。（示意图参见图1）a·衬整式
6.4成岩后生变化
6.4.1石英欲生加大
b充埃式
镶嵌式
图1胶结物胶结方式
五英次生加大程度分为三级：
二加大式
a）I级(附录D(提示的附录)中图 IV-1=:石英雏晶在石英颗粒表面生长,独立存在。b）I级[附录D(提求的附录)中图W-2},石英雏品增大，形成较大晶面，晶体边缘相互连接。心）Ⅱ级[附录D(提示的附录)中图IV.3]：石英形成粗大晶体，晶面相互紧密连接。6.4.2长石次生加大
长石饮生加大程度以姜形板状晶体的生长划分为三级：a）1级［附录D(提示的附求)中图-4]:菱形板状小晶体独立存在。4
GB/T18295—2001
-iiKAoNiKAca-
b）I级附录D(提示的附录）中图NV-5，差形板状晶体交织成蒸形晶面。c）T级【附录D提示的渐求）中图IV-6：菱形板状晶体生长成平整的晶面。6.4.3溶蚀淋滤（附录D(提示的渐录）中图V-7）应指出溶蚀滤发生部位，并对溶蚀淋滤特征进行描述，6. 4. 4转化及交代[附录D(提示的附录)中图 V-8]应指出转化交代的部位及新生矿物的种类和形态特征。7分析结果的质量要求及发布
7.1分析结果的基本要求是些定准确、描述清晰、文字简明,内容齐全。7.2照片图像清晰、层饮消楚。
7. 3要认真填写原始记录,其内容应符合本标准附录 A(标准的附录)的规定。7.年分析报告，其内容应符合本标准附录 H(标准的附录)的规定。7.4.1说明孔、喉的大小及发育程度。7.4.2说明各种胶结物的类型及产状。7.4.3说明成岩后生变化情况。
7.4.4以分析报告形式发表分析结果。地区：
分析号
原编号
#号：
GB/T182952001
附录A
（标准的附录）
岩石样品扫描电子显微镜分析原始记录器型导：
鉴定记录
分析日期：
照所序号
放大倍数
能谱分析
照片号
照片号
照片号
照片号
孔龄发育程度
共号：
分析号
GB/T18295—2001
附录B
（标雅的附录）
岩石样品扫描电子显微镜分析报告分析日期：
原编号
放大瘩数
放大倍数
故人倍数
放大倍数
放大倍数
（提尔的附录）
能游定性
能谱定性
能谱定性
能谱定性
能谱定性
砂岩孔隙发育程度参数表
面托率,环
孔阴大小·n
iiKAoNhiKAca=
莜器型：
湿度：
综合分析
分析人：
审核人：
市核旧期：
收道宽度-an
B/T 18295—20D1
附录D
（提示的附录）
砂岩样品显微照片
