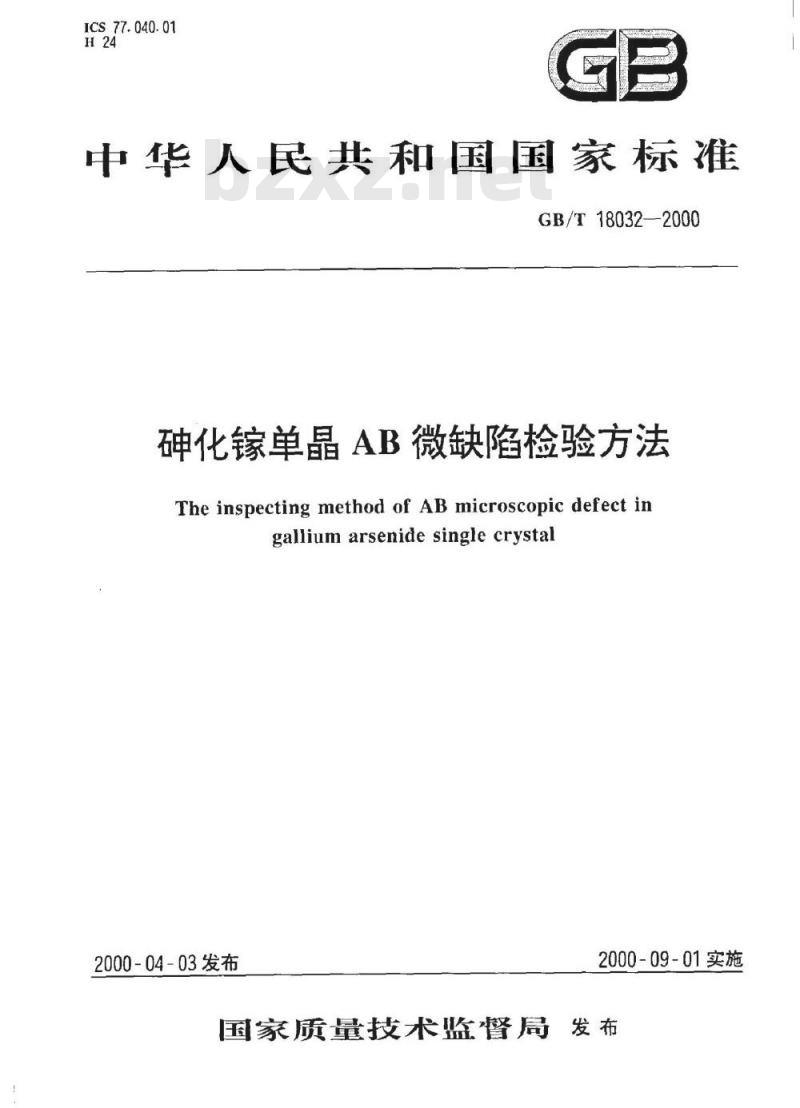

【国家标准(GB)】 砷化镓单晶AB微缺陷检验方法

ICS.77.040.01
中华人民共和国国家标准
GB/T18032—2000
砷化镓单晶AB微缺陷检验方法
The inspecting method of AB microscopic defect ingalliumarsenide singlecrystal2000-04-03发布
2000-09-01实施
国家质量技术监督局发布

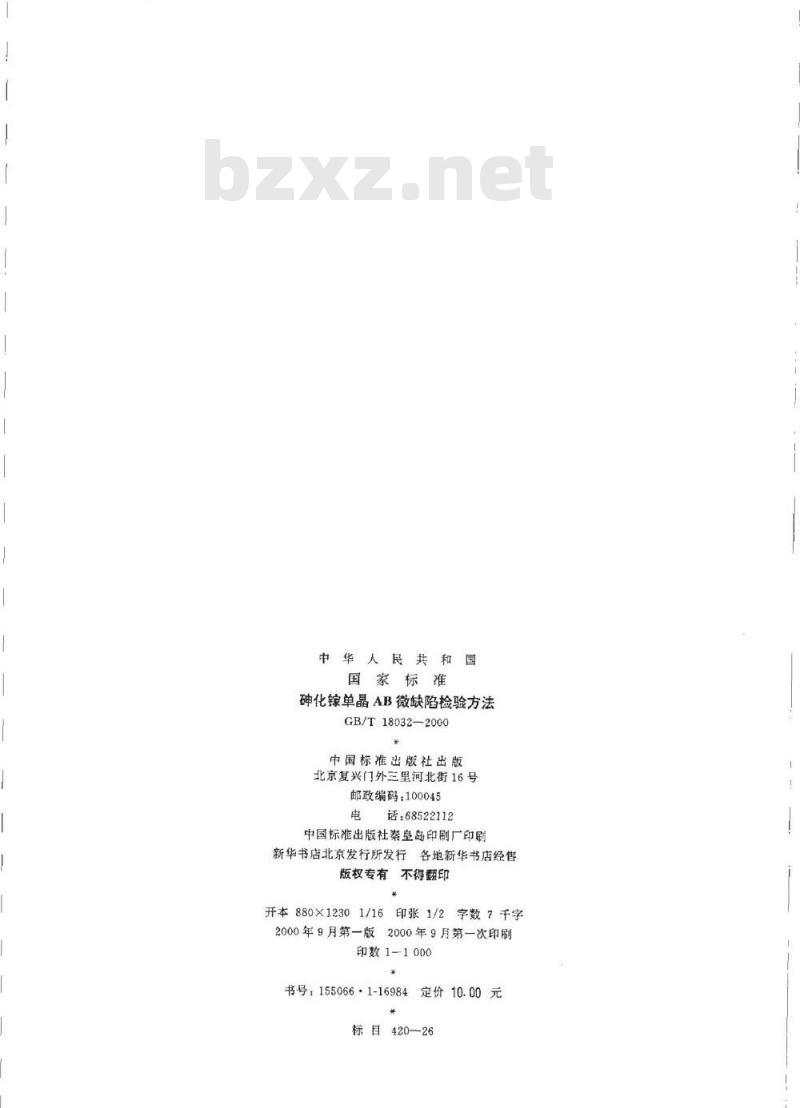

中华人民共和
国家标准
砷化单晶AB微缺陷检验方法
GB/T18032—2000
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有
不得翻印
开本880×12301/16
2000年9月第一版
印张1/2
字数7千字
2000年9月第一次印刷
印数1-1000
书号：155066·1-16984
定价10.00元
标目420--26
GB/T18032-2000

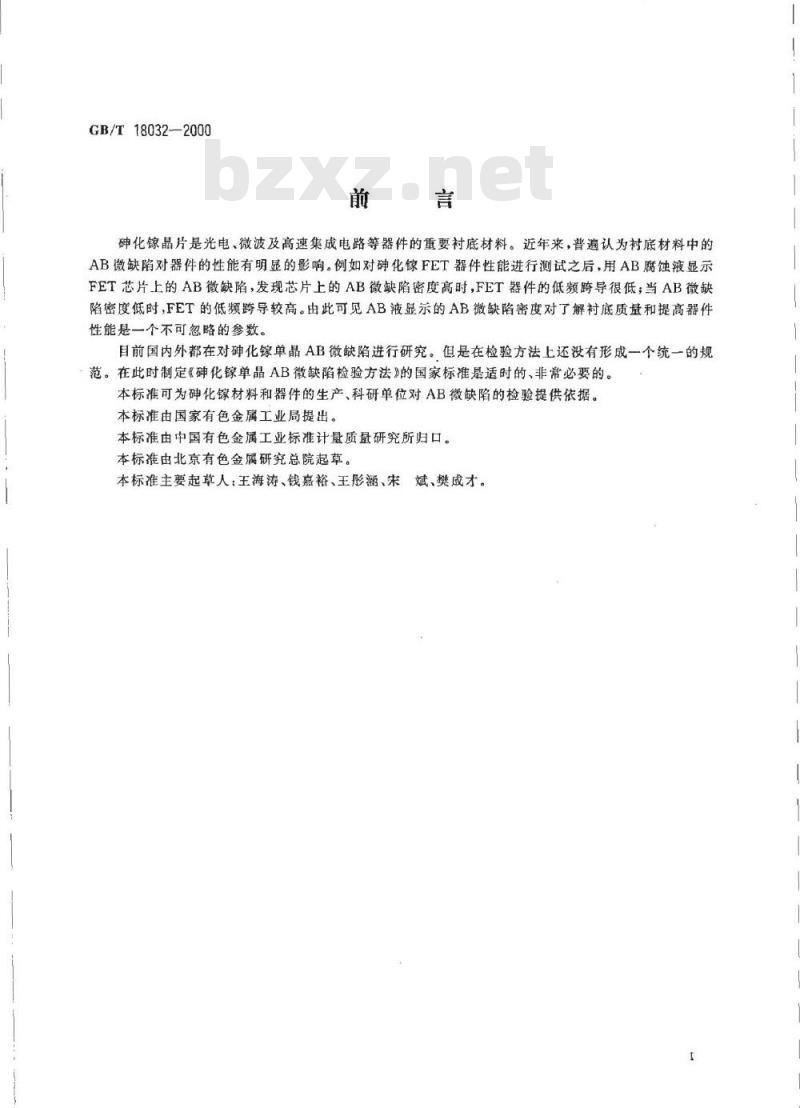

砷化傢晶片是光电、微波及高速集成电路等器件的重要衬底材料。近年来，普遍认为衬底材料中的AB微缺陷对器件的性能有明显的影响。例如对砷化镓FET器件性能进行测试之后，用AB腐蚀液显示FET芯片上的AB微缺陷，发现芯片上的AB微缺陷密度高时，FET器件的低频跨导很低，当AB微缺陷密度低时，FET的低频跨导较高。由此可见AB液显示的AB微缺陷密度对了解衬底质量和提高器件性能是一个不可忽略的参数。
目前国内外都在对砷化镓单晶AB微缺陷进行研究。但是在检验方法上还没有形成一个统一的规范。在此时制定《砷化镓单晶AB微缺陷检验方法》的国家标准是适时的、非常必要的。本标准可为砷化镓材料和器件的生产、科研单位对AB微缺陷的检验提供依据。本标准由国家有色金属工业局提出。本标准由中国有色金属工业标准计量质量研究所归口。本标准由北京有色金属研究总院起草。本标准主要起草人：王海涛、钱嘉裕、王彤涵、宋斌、樊成才。1适用范围

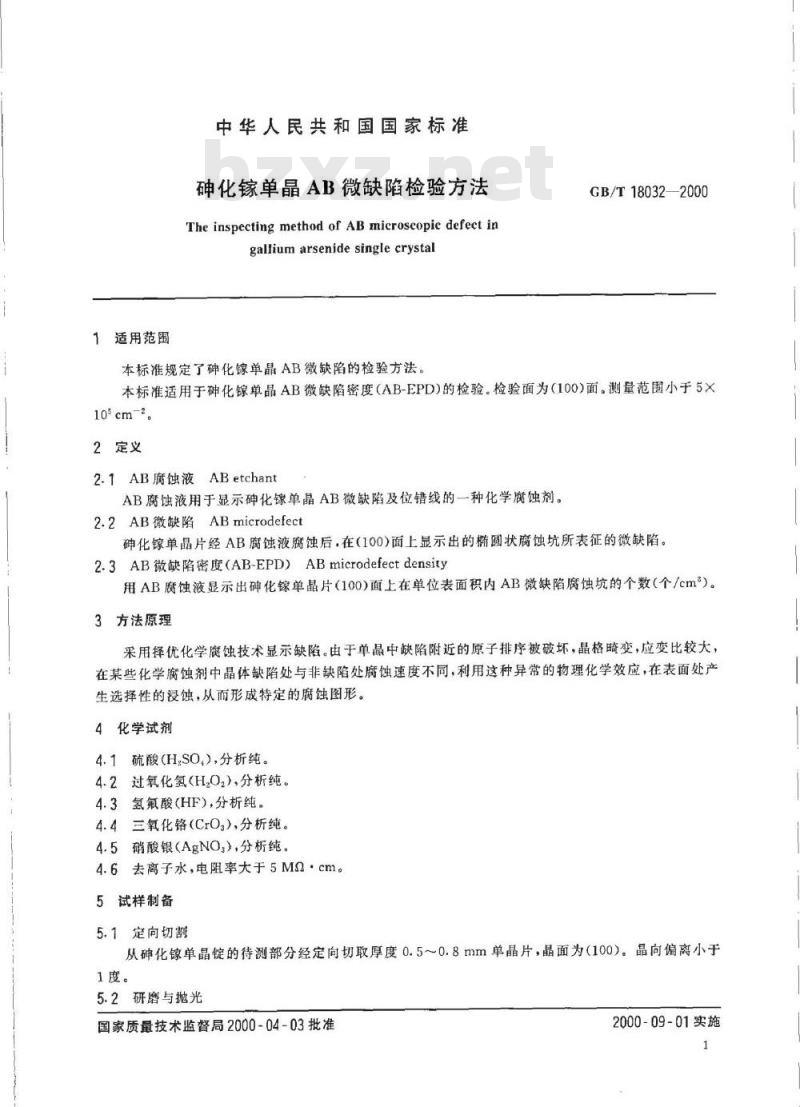

中华人民共和国国家标准
砷化镓单晶AB微缺陷检验方法
TheinspectingmethodofABmicroscopicdefectingallium arsenide single crystal本标准规定了砷化镓单晶AB微缺陷的检验方法。GB/T18032—2000
本标准适用于砷化镓单晶AB微缺陷密度（AB-EPD)的检验。检验面为（100)面。测量范围小于5X10°cm-2
2定义
2.1AB腐蚀液ABetchant
AB腐蚀液用于显示砷化镓单晶AB微缺陷及位错线的一种化学腐蚀剂。2.2AB微缺陷ABmicrodefect
砷化镓单晶片经AB腐蚀液腐蚀后.在（100）面上显示出的椭圆状腐蚀坑所表征的微缺陷。2.3AB微缺陷密度（AB-EPD）ABmicrodefectdensity用AB腐蚀液显示出砷化镓单晶片（100)面上在单位表面积内AB微缺陷腐蚀坑的个数（个/cm）。3方法原理
采用择优化学腐蚀技术显示缺陷。由于单晶中缺陷附近的原子排序被破坏，晶格畸变，应变比较大，在某些化学腐蚀剂中晶体缺陷处与非缺陷处腐蚀速度不同，利用这种异常的物理化学效应，在表面处产生选择性的浸蚀，从而形成特定的腐蚀图形。4化学试剂
4.1硫酸(H.SO,),分析纯。
4.2过氧化氢(H,O,)、分析纯。
4.3氢氟酸(HF),分析纯。
4.4三氧化铬(CrO3）、分析纯。4.5硝酸银（AgNO,）),分析纯。4.6去离子水，电阻率大于5MQ·cm。5试样制备
5.1定向切割
从砷化单晶锭的待测部分经定向切取厚度0.5~0.8mm单晶片，晶面为（100）。晶向偏离小于1度。
5.2研磨与抛光
国家质量技术监督局2000-04-03批准2000-09-01实施

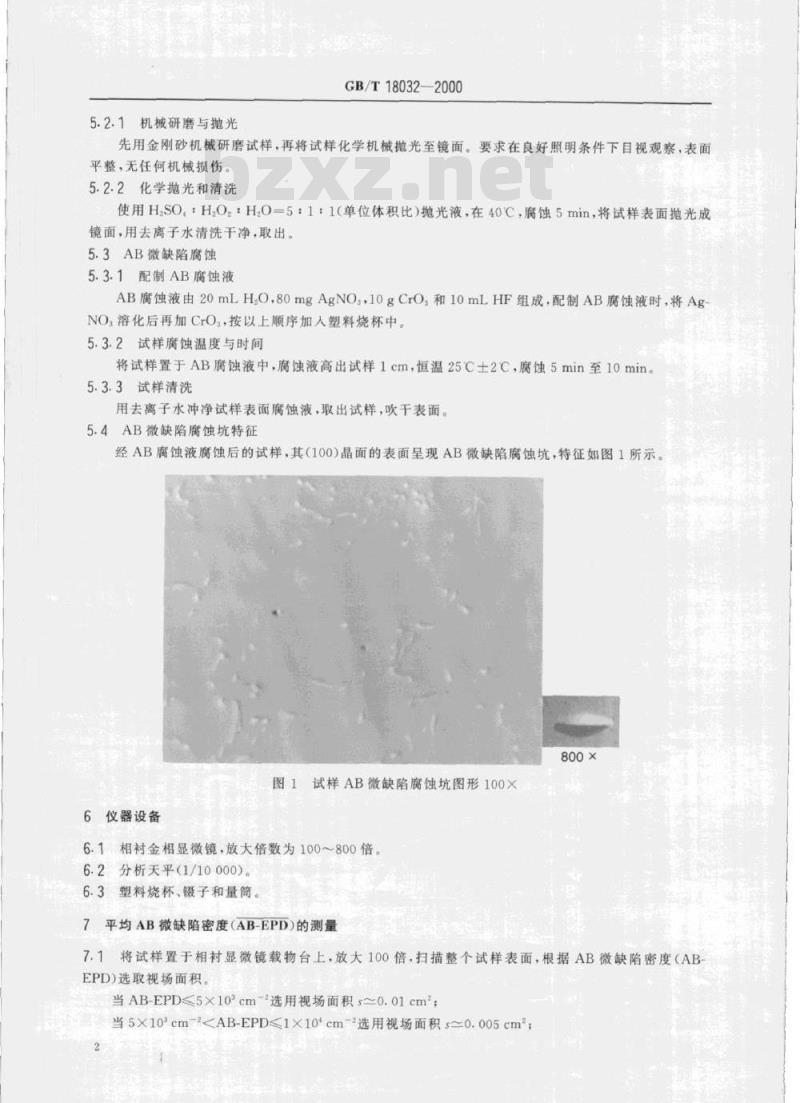

5.2.1机械研磨与抛光
GB/T18032—2000
先用金刚砂机械研磨试样，再将试样化学机械抛光至镜面。要求在良好照明条件下目视观察，表面平整，无任何机械损伤
5.2.2化学抛光和清洗
使用HSO.：H,O：H.O=5：1：1（单位体积比）抛光液，在40℃C，腐蚀5min，将试样表面抛光成镜面，用去离子水清洗干净，取出。5.3AB微缺陷腐蚀
5.3.1配制AB腐蚀液
AB腐蚀液由20mLHO，80mgAgNO，10gCrO和10mLHF组成，配制AB腐蚀液时，将AgNO：溶化后再加CrO·按以上顺序加人塑料烧杯中。5.3.2试样腐蚀温度与时间
将试样置于AB腐蚀液中，腐蚀液高出试样1cm，恒温25C士2C，腐蚀5min至10min5.3.3试样清洗
用去离子水冲净试样表面腐蚀液，取出试样，吹干表面。5.4AB微缺陷腐蚀坑特征
经AB腐蚀液腐蚀后的试样，其（100）晶面的表面呈现AB微缺陷腐蚀坑，特征如图1所示。800x
图1试样AB微缺陷腐蚀坑图形100X6仪器设备
6.1相衬金相显微镜，放大倍数为100～800倍6.2分析天平（1/10000）。
6.3塑料烧杯、镊子和量筒。
7平均AB微缺陷密度（AB-EPD）的测量7.1将试样置于相衬显微镜载物台上，放大100倍，扫描整个试样表面，根据AB微缺陷密度（ABEPD）选取视场面积。
当AB-EPD≤5X10°cm选用视场面积s0.01cm当5×10°cmGB/T18032-2000
当AB-EPD>1×10°cm-*选用视场面积s=0.001cm2。7.2测量点的选取方式：
7.2.1直拉法生长的单晶片，测量点的选取如图2所示，在[010］和[110］两个晶向的直径上，去除5mm的边缘环形区域，以5mm间距取点测量。[oio]
一为测量点位置bzxZ.net
图2LECGaAs试样AB微缺陷测量点位置示意图7.2.2水平法生长的单晶片，测量点的选取如图3所示。一为测量点位置
图3HBGaAs试样测量点位置示意图图3中，w为试样宽度，L为测量点之间的间距。w≥35mm时，取L=5mm；w<35mm时，取L=3mm，在整个试样表面上取点。
7.3对于视场边界上的AB微缺陷腐蚀坑，其面积的一半以上在视场内，才予以计数。7.4碑化单晶平均AB微缺陷密度AB-EPD按下式计算：AB-EPD=
式中，i-1,2,3..*n，为测量点的数目：s.nt
N,一一第个测量点的AB微缺陷腐蚀坑数目；一显微镜的计算系数；
s一一视场面积，cm2。
8检验报告
按表1格式填写检验报告单。
·（1)
样品编号
腐蚀剂
GB/T18032—2000
表1砷化镓单晶AB微缺陷密度(AB-EPD)检验报告单晶
腐蚀温度
样品形
平均AB-EPD（个/cm）
检验者
在样品图形中表示出测量点的位置及其序号。1
规场面积
腐链时间
测量点及AB微缺陷腐蚀坑数
2在样品图形中表示出AB微缺陷密度或其他晶体不完整性的位置和分布9测量误差
本标准测量误差士35%。
