【国家标准(GB)】 黑白通用型应用电视摄像机测量方法

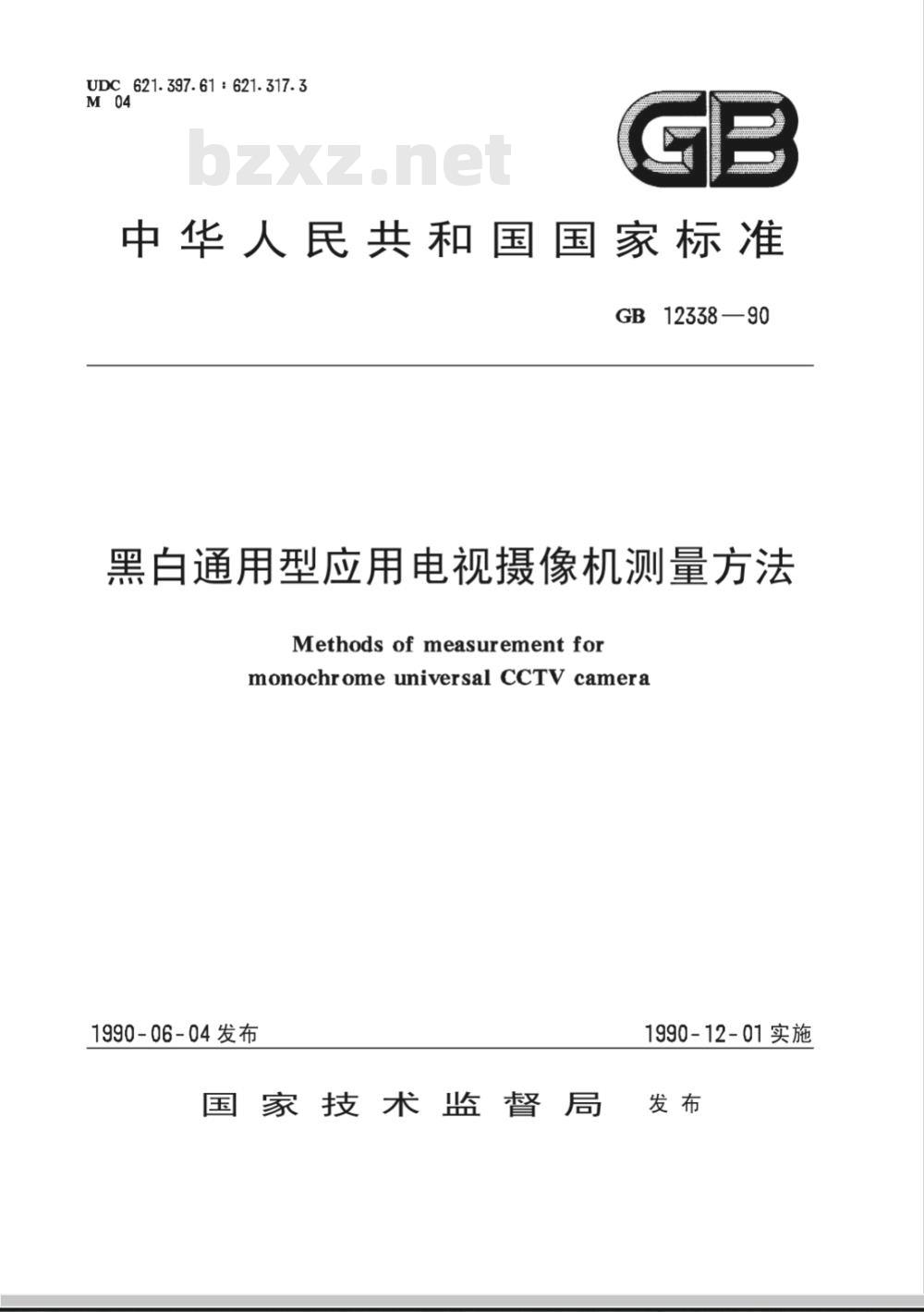

UDC.621.397.61 ：621.317.3
中华人民共和国国家标准　
GB 12338—90
黑白通用型应用电视摄像机测量方法Methods of measurementfor
monochrome universal CCTv camera1990-06-04发布
1990-12-01实施
国家技术监督局
中华人民共和国国家标准
黑白通用型应用电视摄像机测量方法Methodsofmeasurementfor
monochromeuniversalccTVcamera1主题内容与适用范围
GB12338—90
本标准规定了黑白通用型应用电视摄像机(以下简称摄像机)的电、光、性能的测量方法。本标准适用于摄像机的电、光性能的测量。当工厂进行定型检验、交收和例行检验时，应采用本标准规定的测量方法。
2引用标准
透射式电视综合测试图
GB6996.2透射式电视线性测试图A型
GB6996.3透射式电视线性测试图B型
透射式电视灰度测试图A型
GB6996.12

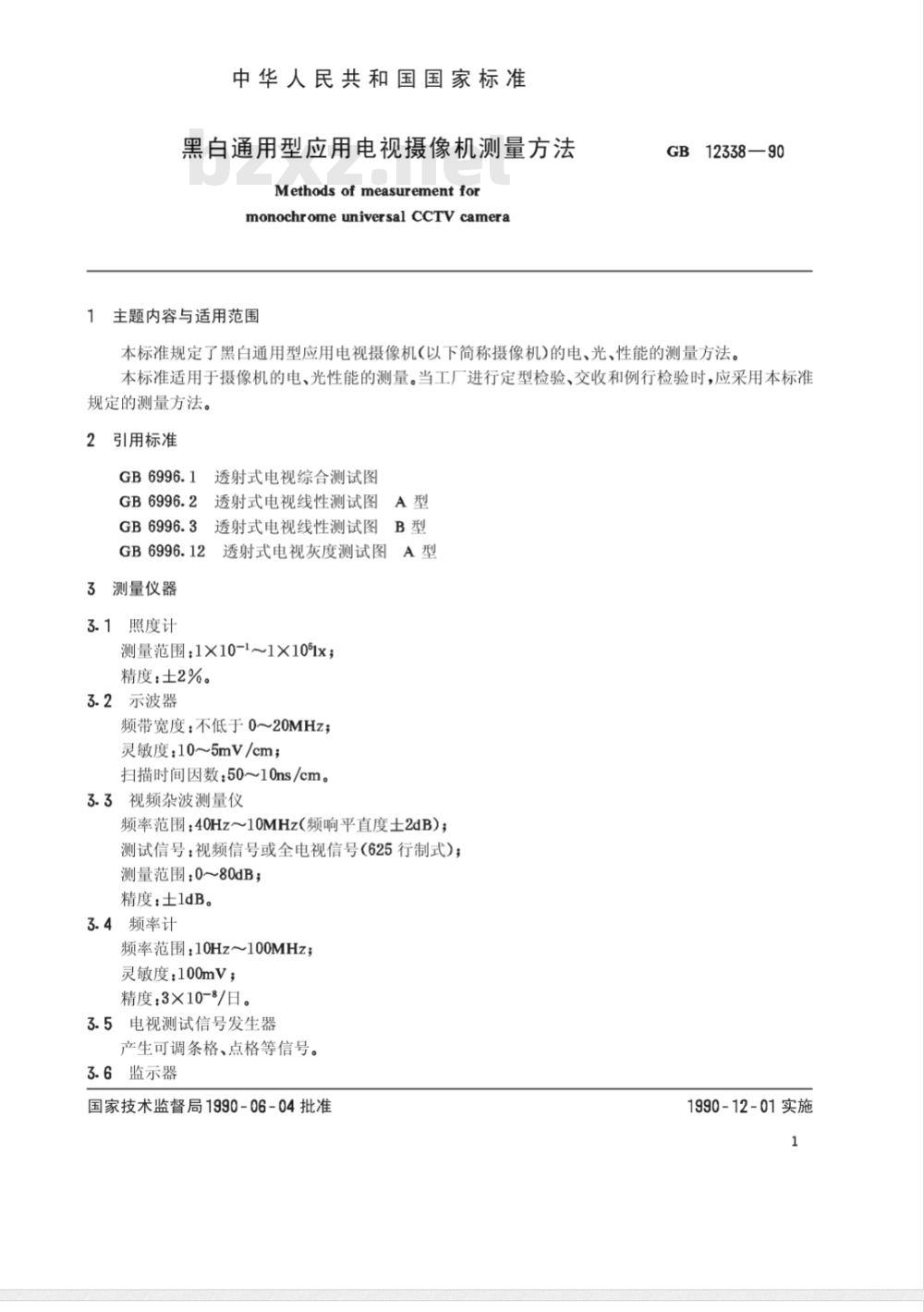

测量仪器
3.1照度计
测量范围：1×10-1~1×10%x；
精度：±2%。
3.2示波器
频带宽度：不低于0～20MHz；
灵敏度：10~5mV/cm；
扫描时间因数：50~10ns/cm。
3.3视频杂波测量仪
频率范围：40Hz～10MHz（频响平直度士2dB）；测试信号：视频信号或全电视信号（625行制式）；测量范围：0～80dB；
精度：士1dB。
3.4频率计
频率范围：10Hz～100MHz；
灵敏度：100mV；
精度：3×10-8/日。
3.5电视测试信号发生器
产生可调条格、点格等信号。
监示器
国家技术监督局1990-06-04批准1990-12-01实施
图像分辨力：不小于800线；
亮度鉴别等级：不小于10级；
图像重显率：100%。
4测量条件
GB12338—90
本标准所有测量项目，除有说明外，均按下列规定进行。4.1测试条件
温度：15~35℃；
相对湿度：45%~75%；
气压：86～106kPa；
电源：额定电压×(1土2%)；
额定频率×(1士1%)。

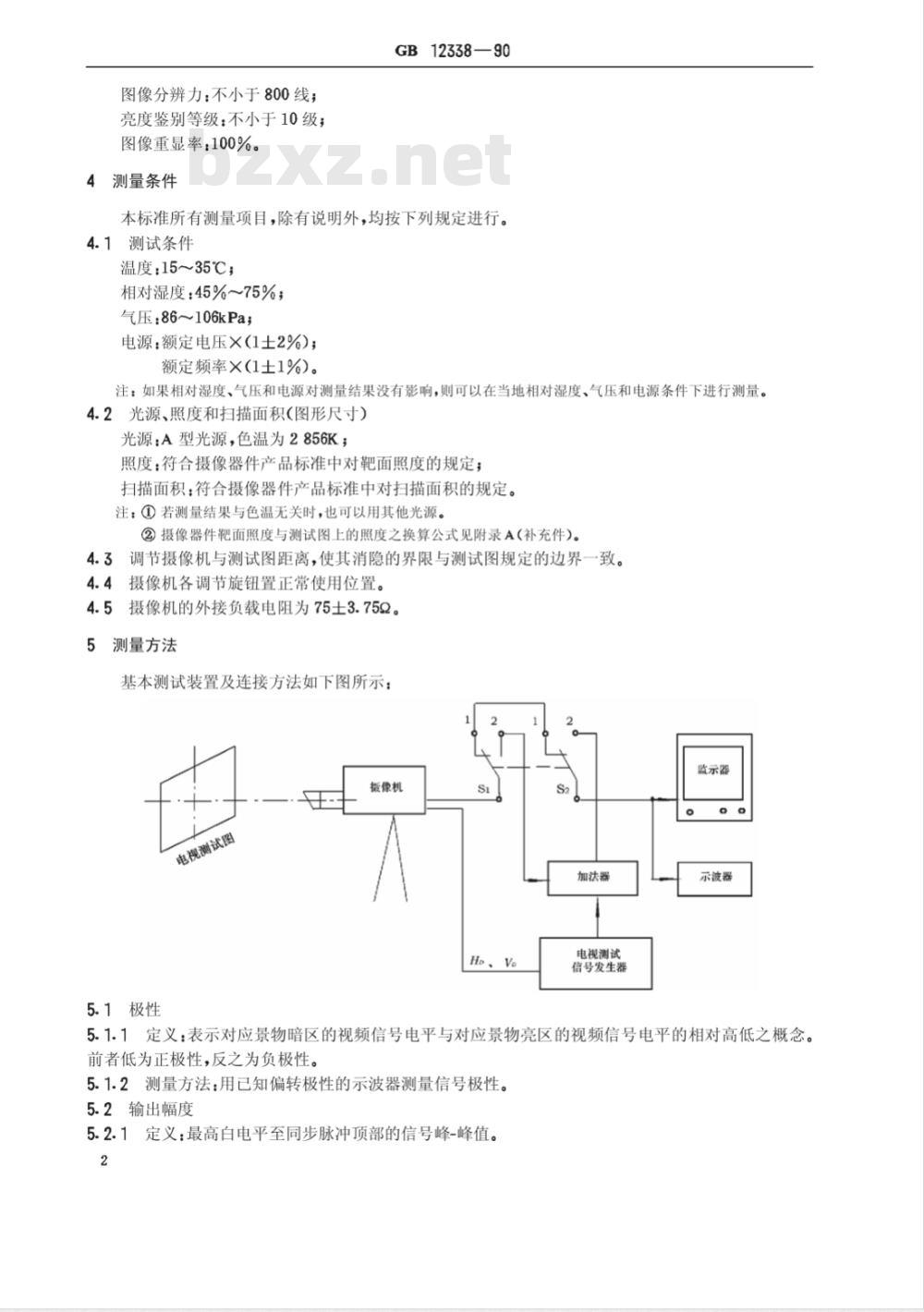

注：如果相对湿度、气压和电源对测量结果没有影响，则可以在当地相对湿度、气压和电源条件下进行测量。4.2光源、照度和扫描面积（图形尺寸）光源：A型光源，色温为2856K；照度：符合摄像器件产品标准中对靶面照度的规定；扫描面积：符合摄像器件产品标准中对扫描面积的规定。注：①若测量结果与色温无关时，也可以用其他光源。②摄像器件靶面照度与测试图上的照度之换算公式见附录A（补充件）。4.3调节摄像机与测试图距离，使其消隐的界限与测试图规定的边界一致。4.4摄像机各调节旋钮置正常使用位置。4.5摄像机的外接负载电阻为75土3.752。5测量方法
基本测试装置及连接方法如下图所示：监示器
搬像机
测试图
5.1极性
加汰器
电视测试
信号发生器
示波器
5.1.1定义：表示对应景物暗区的视频信号电平与对应景物亮区的视频信号电平的相对高低之概念。前者低为正极性，反之为负极性。5.1.2测量方法：用已知偏转极性的示波器测量信号极性。5.2输出幅度
5.2.1定义：最高白电平至同步脉冲顶部的信号峰-峰值。2
GB12338—90
5.2.2测量方法：摄像机摄取GB6996.12的灰度测试图，在其输出端接入75士3.752的标准电阻，然后用示波器观察输出端视频信号和同步信号幅度。5.3最低照度
5.3.1定义：摄像机输出端之视频信号幅度降至某一规定值时，在特定景物上的照度。5.3.2测量方法：镜头光圈处于最大位置，摄像机摄取GB6996.12的灰度测试图，调节光源照度，用示波器监视输出端之视频信号幅度，当其有用信号（黑电平至白电平)幅度降至70mV时，用照度计测出测试图上之照度值。
5.4最高照度
5.4.1定义：摄像机输出端之视频信号幅度增大，并不超过某一定值（或在此规定值以下之临界限幅值)时，在特定景物上的照度。
5.4.2测量方法：镜头光圈处于最小位置摄像机摄取GB6996.12的灰度测试图，调节光源照度，用示波器监视输出端之视频信号幅度，当其幅度不超过额定值的150%（或增大至此值以下之临界限幅值)时，用照度计测出测试图上的照度。5.5信杂比
5.5.1定义：视频信号中有用信号幅度峰-峰值与随机杂波有效值之比，用分贝表示。5.5.2测量方法：在摄像机输出端接入视频杂波测量仪，断开摄像机通道中自动控制和校正电路，接通视频杂波测量仪6MHz低通滤波器和100kHz高通滤波器。摄像机摄取GB6996.12的灰度测试图，使摄像机输出端之视频信号幅度为0.7Vp，盖上镜盖后，在视频杂波测量仪上读取信杂比。5.6亮度鉴别等级
5.6.1定义：电视图像中从最黑到最白之间所能区别的亮度级数。5.6.2测量方法：摄像机摄取GB6996.12的灰度测试图，在监示器上用目视法测量可分辨的最大亮度鉴别等级。
5.7分辨力
5.7.1定义：对一帧等宽的黑白相间的线条之图像，分辨其黑白线条最小宽度的能力，常用测试图上鉴别出的每帧高度中的最大线数表示。5.7.2测量方法：摄像机摄取GB6996.1的测试图，用目视法观察监示器上图像中心楔上能分辨的最大线数。
5.8扫描频率下载标准就来标准下载网
5.8.1定义：单位时间内扫描电子束重复的次数，常用赫兹表示。5.8.2测量方法：用频率计测量。5.9几何位置失真
5.9.1定义：重现图像与被摄景像相应位置之间的偏差，用百分数表示。5.9.2测量方法：将摄像机摄取的GB6996.2的测试图或GB6996.3的测试图的图像和电视测试信号发生器产生的条格信号图像送至监示器，用目视法观察条格信号的交叉点与测试图上相应的标志圆的圆心偏离的最大值，按下式计算，用百分数表示。D-
式中：D一一几何位置失真；
4——水平或垂直最大偏离值；
h——测试图的图像高度。
GB12338—90

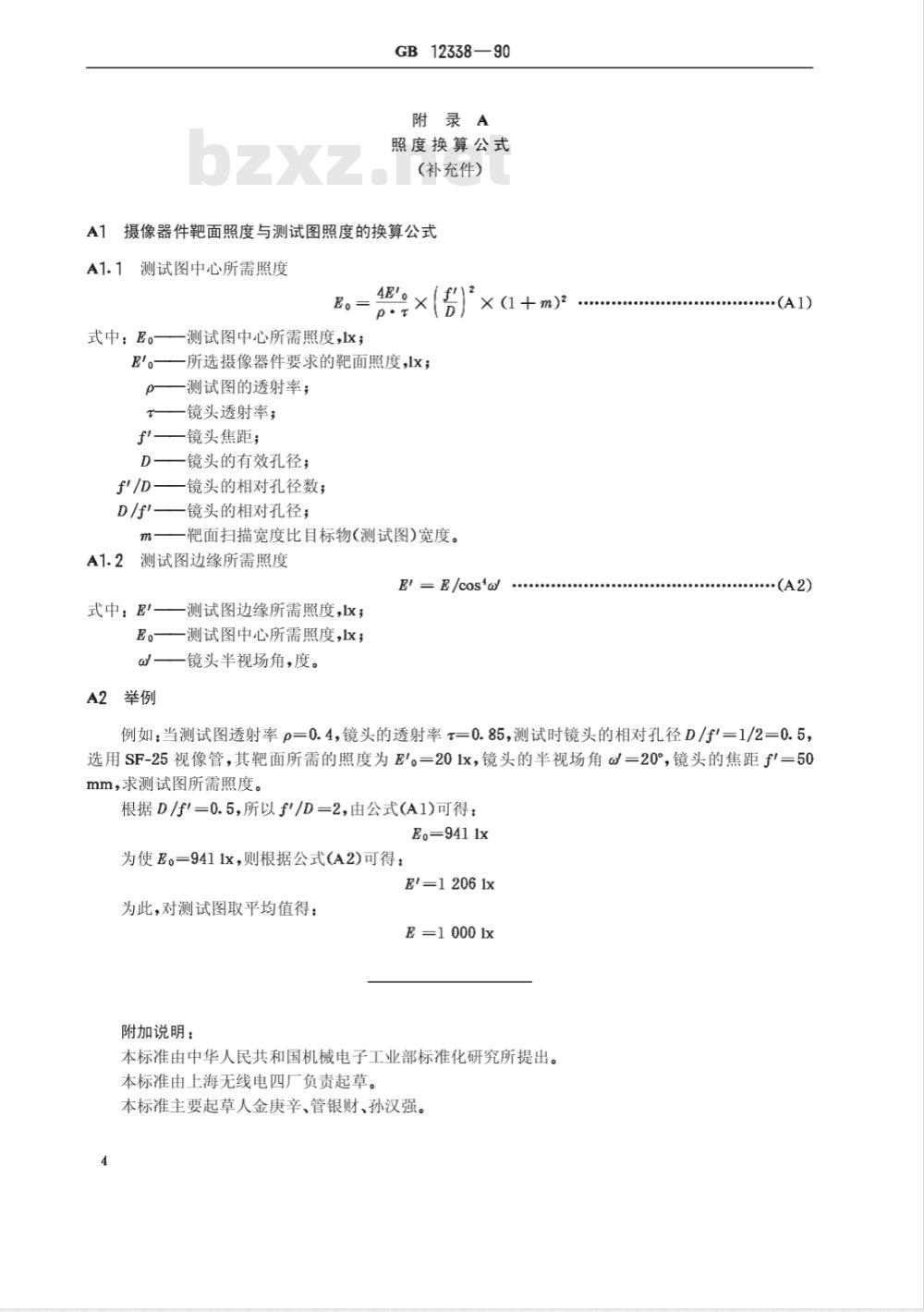

附录A
照度换算公式
(补充件)
A1摄像器件靶面照度与测试图照度的换算公式A1.1测试图中心所需照度
式中：E。
测试图中心所需照度，区；
4E'。
-所选摄像器件要求的靶面照度，Ix；一测试图的透射率；
镜头透射率；
fi——镜头焦距；
D——镜头的有效孔径；
f'/D—镜头的相对孔径数；
一镜头的相对孔径；
-靶面扫描宽度比目标物(测试图)宽度。测试图边缘所需照度
x(1+m)
E'=E/cos*ay
式中：E!-
一测试图边缘所需照度，区；
E。——测试图中心所需照度,区;@——镜头半视场角，度。
..(A2)
例如：当测试图透射率p=0.4，镜头的透射率T=0.85，测试时镜头的相对孔径D/f=1/2=0.5，选用SF-25视像管，其靶面所需的照度为E=201x，镜头的半视场角@y=20°，镜头的焦距f'=50mm，求测试图所需照度。
根据D/fi=0.5，所以f\/D=2，由公式(A1)可得：Eo=941Ix
为使Eo9411x，则根据公式(A2)可得：E'=12061x
为此，对测试图取平均值得：
E=1000x
附加说明：
本标准由中华人民共和国机械电子工业部标准化研究所提出。本标准由上海无线电四厂负责起草。本标准主要起草人金庚辛、管银财、孙汉强。4
