【国家标准(GB)】 信息处理 磁墨水字符识别 印刷规范

中华人民共和国国家标准
信息处理
磁墨水字符识别
印刷规范
Information processing-Magnetic inkcharacter recognition--Prfnt speciflcatlonsGB 12184-90
ISO 1004—1977
本标准等同采用国际标准[S010041977《信息处理—磁墨水字符识别-—印制规范》。第一篇　E13B字形
主题内容与适用范围
1.1主题内容
本标准的第一篇为以磁墨水！印刷，并用于字衍识别的10个数字和4个专用符号规定了形状、尺寸和允差。它描述了印刷缺陷的各种形式和其他印刷问题以及允许的偏差，并对信号电平的测最作了说明。
往，1）本标准中所用之术语“磁墨水”系指能碰化和读出的要水。1.2适用范制
本标准第-·篇山规定的字衍最初是为银行数据处理的自动文件处理师开发的，但也同样适用于其他自动信息处理系统。
2字符配置
符号表示
这套标准磁墨水字符出10个数字和4个专用符号所组成，它们标识如下，名
符号1
国家技术监督局1990-02-01批准符号表示
笔画1
笔画2
笔画3
笔画4
笔画5
笔画6
笔画7
笔画8
笔画9
笔画10
1890-08-01实施
2.2尺寸
GB 12184--90
符号2
符号3
符号4

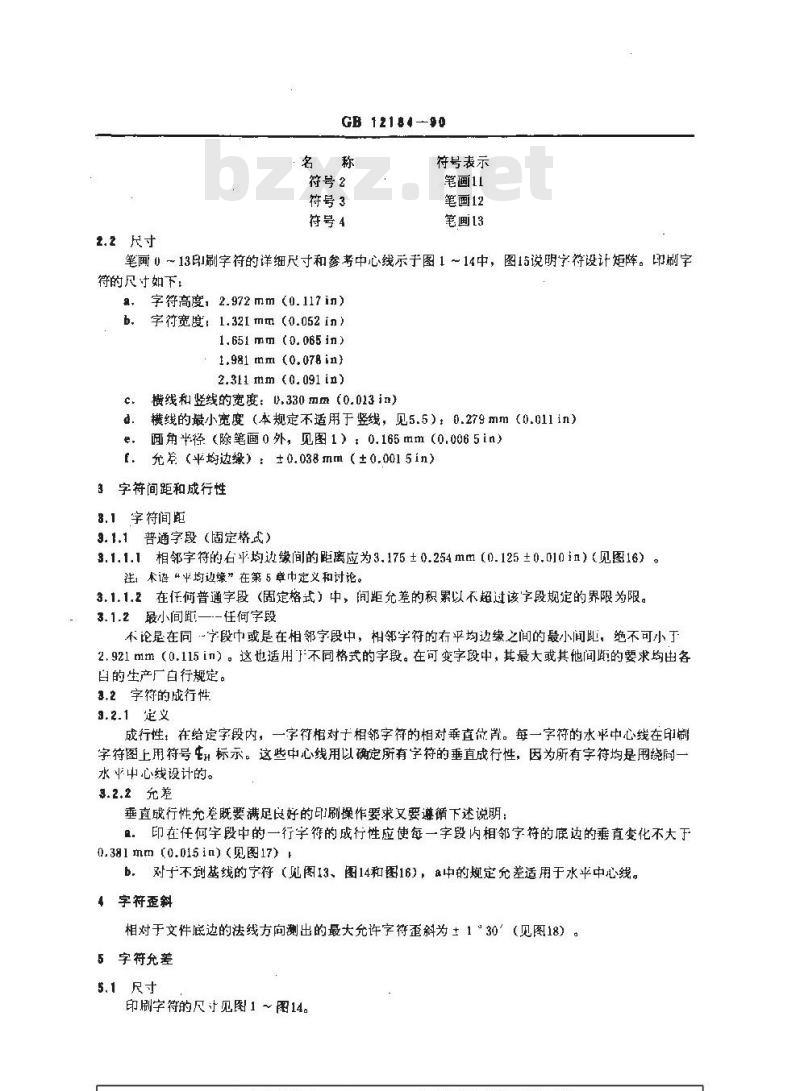

符号表示
笔画11
笔画12
笔画13
笔画0～13印刷字符的详细尺寸和参考中心线示于图1～14中，图15说明字符设计矩阵。印刷字符的尺寸如下：
字符高度，2.972mm（0.117 in），
b．字衍宽度：1.321mm（0.052in）1.651 mm (0.065 in)
1.981 mm (0,078 in)
2.311 mm (0.091 in)
横线和竖线的宽度：,330m（0.013in）横线的最小宽度（本规定不适用于竖线，见5.5）：0.279mm（0.011in）圆角半径（除笔画0外，见图1）：0.165mm（0.0065in）安
（、允差（半均边缘）：±0.038mm（±0.0015in）3字符间距和成行性
3.1字符间距
3.1.1普通字段（固定格式）
3.1.1.1相邻字符的右平均边缘间的距离应为3.175±0.254mm（0.125±0.010in）（见图16）。注，术语4平均边缘”在第 5 章中定义和讨论。3.1.1.2在任何普通字段《固定格式）中，间距允差的积累以不超过该字段规定的界限为限。3.1.2最小间距—-任何字段
不论是在同字段中或是在相邻字段中，相邻字符的右平均边缘之闻的最小间距，绝不可小丁2.921 mm（0.115 in）。这也适用F不同格式的字段。在可变字段中，其最大或其他间距的要求均由各白的生产厂白行规定。
3.2字符的成行性
3.2.1定义
成行性，在给定字段内，一字符相对于相邻字符的相对垂直位置。每一字符的水平中心线在印刷字符图上用符号4H标示。这些中心线用以确定所有字符的垂直成行性，因为所有字符均是绕同-水中心线设计的。
3.2.2允差
垂直成行性充差既要满足良好的印刷操作要求又要遵循下述说明：。印在任何字段中的一行字符的成行性应使每一字段内相邻字符的底边的垂直变化不大于0.381mm（0.015in）（见图17）b，对于不到基线的符（见图13、图14和图16），a中的规定允差适用于水平中心线。4字符歪斜
相对于文件底边的法线方向测出的最大允许字符歪斜为1“30°（见图18）5字符允差
5.1尺寸
印刷字符的尺寸见图1～图14。

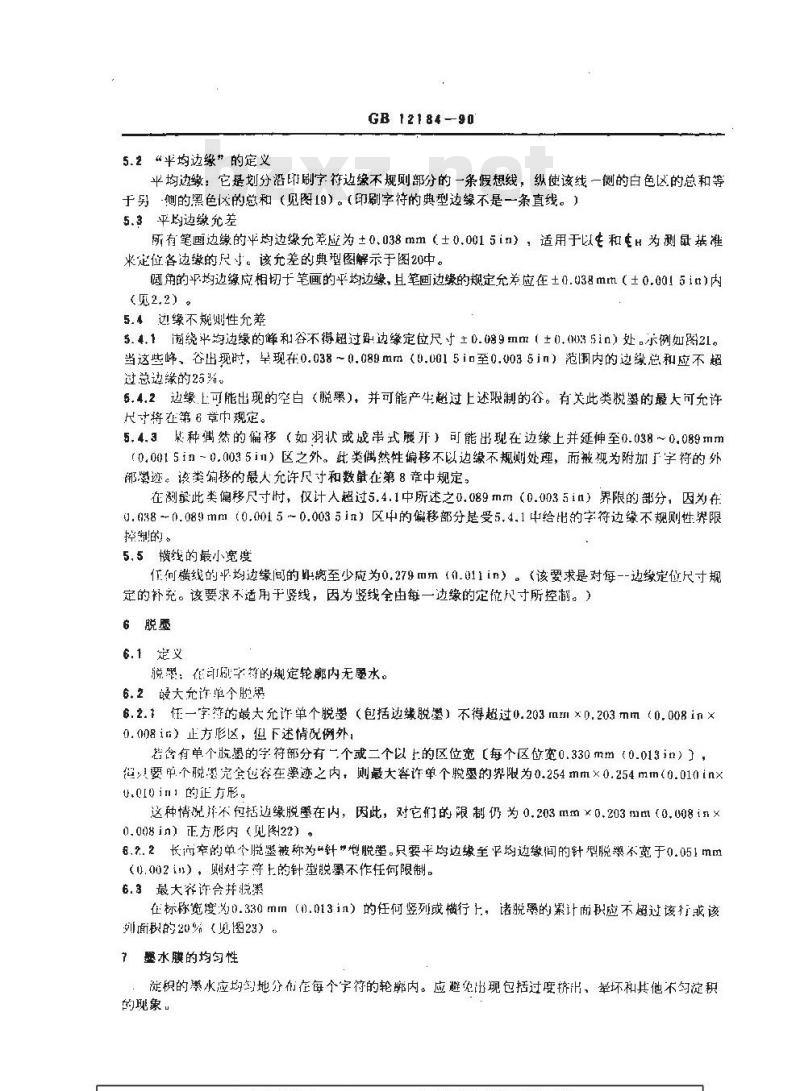

5.2“平均边缘”的定义
GB 12184-90
平均边缘：它是划分沿印刷字符边缘不规则部分的一条假想线，纵使该线一侧的白色区的总和等于另-侧的黑色区的总和（见图19）。（印刷字符的典型边缘不是一条直线。）5.3平均边缘允差
所有笔图边缘的半均边缘允差应为±0.038mm（±0.0015in），适用于以专和为测鼠准来定位各边缘的尺寸。该充差的典型图解示于图20中。圆角的平均边缘应相切于笔画的平均边缘，且笔画边缘的规定允差应在土0.038mm（±0.0015in）内(觅2,2）。
5.4边缘不规卿性允差
5.4.1阔绕平均边缘的锋和谷不得超过期边缘定位尺寸±0.089mm（±0.0035in）处。示例如图21。当这些峰、谷出现时，早现在0.038～0.089mm（0.0015in至0.0035in）范围内的边缴总和应不超过总边缘的25%。
5.4.2边缘上可能出现的空白（脱累），并可能产牛超过上述限制的谷。有关此类悦墨的最大可允许尺寸将在第6章中规定。
5.4.3某种偶然的偏移（如羽状或成串式展开）可能出现在边缘上并延伸至0.038~0.089mm（0.0015in0.0035in）区之外。此类偶然性偏移不以边缘不规则处理，而被规为附加「字符的外部婴迹。该类编移的最人允许尺寸和数量在第8章中规定，在量此类偏移尺寸时，仅计人超过5.4.1中所述之0.089mm（0.0035in）界限的部分，因刘在0.38-0.089mm（0,0015～0.0035in）区中的偏移部分是受5,4.1中给出的字符边缘不规则性界限控制的。
5.5横线的最小宽度
任何横线的均边缘间的归离至少应为0.279mm（0.011in）。（该要求是对每--边缘定位尺寸规定的补充。该要求不适用于竖线，因为竖线全由每一边缘的定位尺寸所控制。）6脱墨
6.1楚义
脱说累：在印刷字符的规定轮廊内无墨水。6.2最大允许单个脱器
6.2.1任一字符的最大充诈单个脱墨（包括边续脱翼）不得超过0.203mI×0.203mm（0.008in×0.8i）正方形区，但下述情况例外，若含有单个航愿的字符部分有一个或二个以土的区位宽【每个区位宽0.330mm（0.013in）】，但只要单个脱双完全包容在累迹之内，则最大客许单个脱墨的界限为0.254mm×0.254mm（0.010inxu,[in 的正方形。
这种情说不包括边缘脱墨在内，因此，对它们的限制仍为0.203mm×0.2033m（0.008in×0.008in）正方形内（见图22）。6.2.2长而牵的单个脱墨被称为*针型脱望。只要平均边缘至平均边缘间的针型脱螺不宽于0.051mm（0.002），则对字符上的针型脱翼不作任何限制。6.3最大容许合并悦
在标称宽度0.330mm（).013in）的任何竖列或横行上，诸脱累的累计而积应不超过该行或该列面积的20%（见图23）
墨水腹的均匀性
淀积的累水应均钙地分布在每个字符的轮内。应避免出现包括过度挤出，量坏和其他不均淀积的现象。
GB.1218490

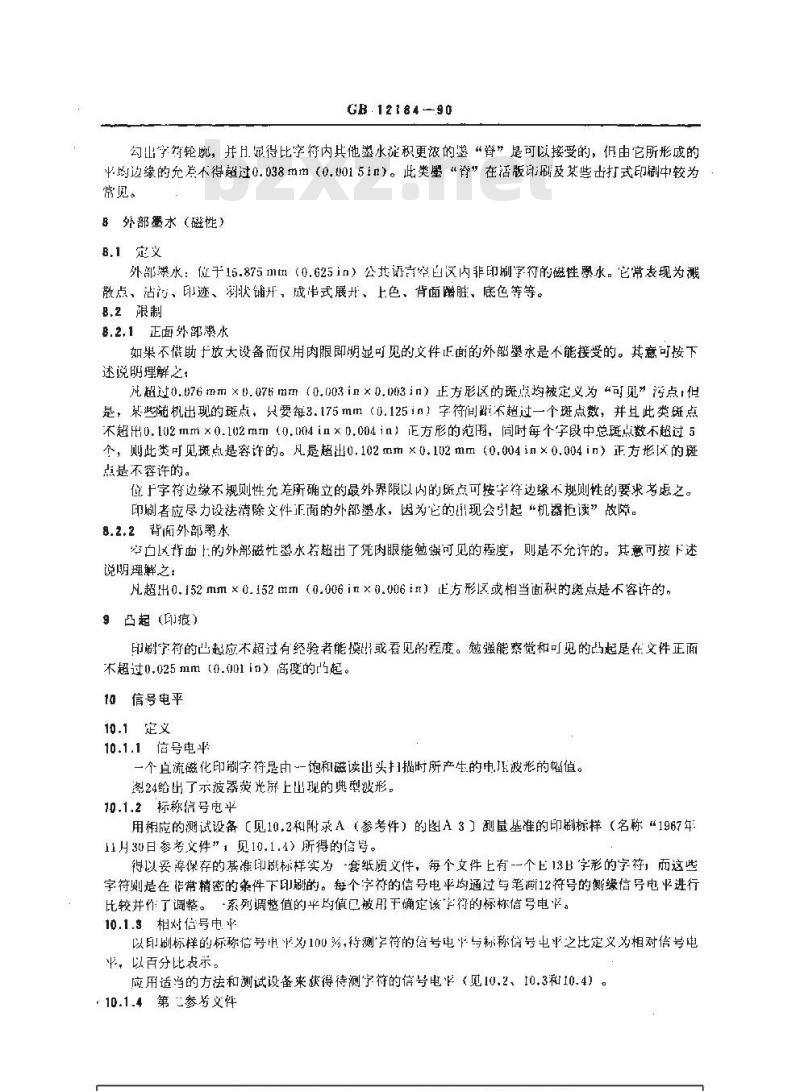

勾山字笃轮郭，并H显得比字符内其他墨水淀积更浓的墨“脊”是可以接受的，很由它所形成的平均边缘的允差不得超过0.038mm（0.1015in）。此类墨“脊”在活版许刷及某些击打式印刷中较为常见。
8外部墨水（磁性）
B.1定义
外部燃水：位于15.875mt（0.625in）公共语言空凹区内非印刷字符的磁性累水。它常表现为溅散点、沾污、印迹、剂状铺开，成串式展开、上色，背面蹭脏、底色等等。8.2限制
8.2,1正面外部水
如果不助于放大设备而仅用肉眼即明显可见的文件正面的外部望水是不能接受的。其意可按下述说明理解之，
超过0.076mm×.076mm（0.003in×0.003in）正方形区的斑点均被定义为“可见\污点，但是，某些随机出现的斑点，只要每3.175mm（0.125in）字符间断不超过一个斑点数，并且此类斑点不超出0.102mm×0.102mm(0,(04in×0,004 in）正方形的范围，同时每个字段中总斑点数不超过 5个，则此类可见斑点是容许的。凡是超出0,102mm×0.102mm（0.004in×0.004in）正方形[区的斑点是不容许的。
位十字符边缘不规则性允差所确立的最外界限以内的斑点可按字舒边缘不规则性的要求考虑之。印刷者应尽力设法清除文件正而的外部墨水，因为它的i现会引起“机器拒读”故障。8.2.2背面外部墨水
空白背面上的外部磁性墨水若超出了凭肉眼能勉强可见的程度，则是不允许的。其意可按下述说明理解之：
凡超出0.152mm ×0.152 mm（0.006 in×0.006in）止方形区或相当面积的斑点是不容许的,9凸起 (印痕)
印刷宁符的凸起应不趣过有经验者能摸归或看见的程度。勉强能察觉和可见的凸起尾在文件正面不超过0.025mm（.01in）高度的起。10信号电平
10.1定义
10.1.1信号电平
一个直流磁化印刷字符是由~一饱和磁读出头扫指时所产生的电波形的幅值。图24给出了示波器光浒上出现的典型波形。10.1.2标称信号电平
用相应的测试设备【见10.2利附录A（参考件）的图A3】测量基准的印刷标样（名称“1967年：11月3日参考文件”1见10.1.4）所得的信号。得以妥善保存的基准印刷标样实为“套纸质文件，每个文件上有一个E13B字形的字符，而这些字符则是在作常精密的条件下印刷的。每个字符的信号电平均通过与笔间12符号的侧缘信号电平进行比较并作了调整。·系列调整值的半购值已被开于确定该字衍的标称信号电。10.1.3相对信号电平
以印制标样的标称信号电为100为，待测字符的信号电+与标称信号电书之比定义叉相对信号电，以百分比丧示。
应用适当的方法和测试设备来获得待测字符的信号电卡（见10.2、10.3和10.4）。10.1.4第二参考文件wwW.bzxz.Net
GB 12184-90

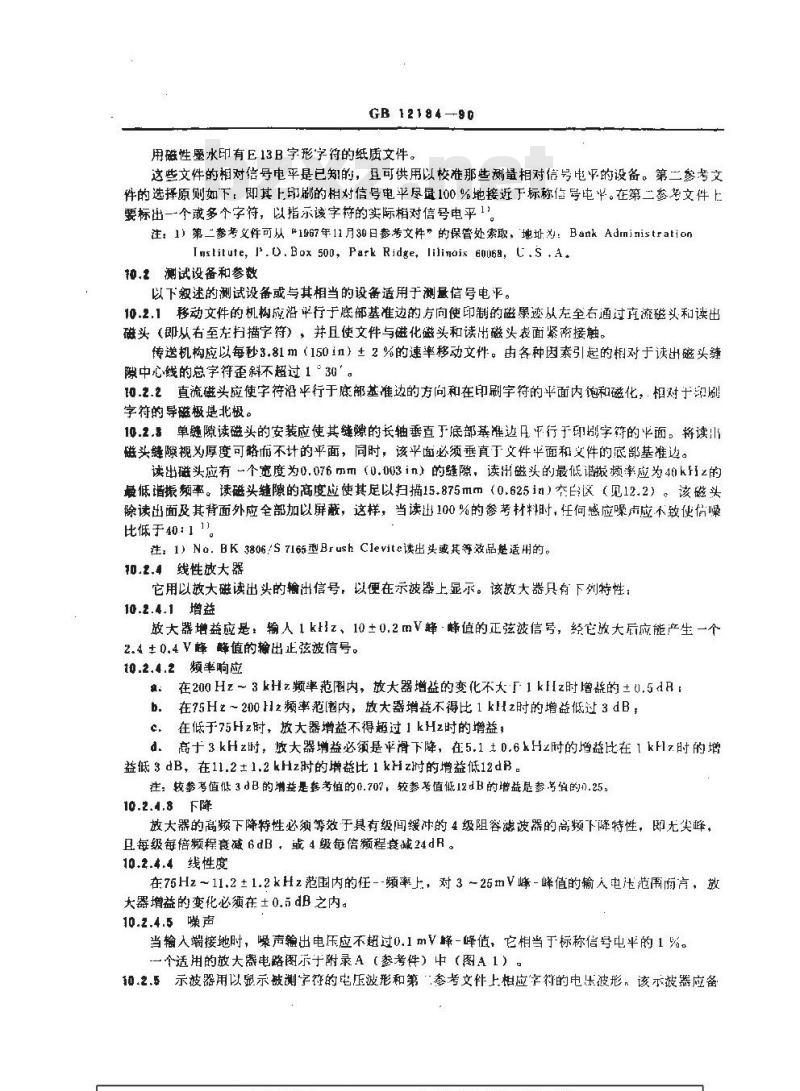

用磁性墨水印有E13B 字形字符的纸质文件。这些文件的相对信号电平是已知的，且可供用以校准那些测量相对信号电平的设备。第二参考文件的选择原则如下：即其上邱别的相对信号电平尽100%地接近于标称信号电半。在第二参考文件上要标出一个或多个字符，以指示该字符的实际相对信号电平1注：1）第二参考文件可从\1967年11月30日参考文件”的保管处索取，地址：Bank AdministrationInstitute, P.D.Box 500,Park Ridge,lilinois 60068, C.S.A.10.2测试设备和参数
以下叙述的测试设备或与其相当的设备适用于测量信号电平。10,2.1移动文件的机构应沿评行于底部基准边的方向使印制的磁累迹从左全右通过直流磁头和读出磁头（即从右至左扫描字符），并且使文件与磁化磁头和读出磁头表面紧密接触。传送机构应以每秒3.81m（150in）±2%的速率移动文件。由各种因素引起的相对于读出磁头缝隙中心线的总字符歪斜不超过1“30。10.2.2直流碰头应使字符沿平行于底部基准边的方向和在印刷字符的平面内饱和磁化，相对于即刷字符的导磁极是北极。
10.2.单缝隙读磁头的安装应使其续缝隙的长轴垂直于底部基准达且平行于印别字符的半面。将读山磁头缝隙视厚度可略而不计的平面，同时，该平面必须垂直丁文件平面和文件的底部基准边。读出磁头应有~个宽度为0.076mm（0.003in）的缝隙，读出磁头的最低谐频率应为40kHz的最低谐振频率。读磁头缝隙的高度应使其足以扫摘15.875mm（0.625in）空E区（见12.2）。该磁头除读出面及其背面外应全部加以屏蔽，这样，当读出100%的参考材料时，任何感应噪卢应不致使信噪比低于40：11）
注：1）Na.BK 3806/S 7165型Brush Clevite读出头或其等效品是适用的。10.2.4线性放大器
它用以放大磁读出头的输出信号，以便在示波器上显示。该放大器只有下列特性：10.2.4.1增益
放大器增益应是：输人1kHz、10±0.2mV峰·峰值的正弦被信号，经它放大后应能产生一个2.4 ± 0.4 V峰 峰值的输出正弦波信号。10.2.4.2频率响应
在200 Hz～3 kHz频率范围内，放大器增益的变化不太F-1 kHz时增轰的± U,5 d ;在75Hz~200H2频率范内，放大器增益不得比1kHz时的增益低过3dB；b.
在低于75Hz时，放大器增益不得超过1 kHz时的增益；c
d.高于 3 kHz时，放大器增益必须是平滑下降，在5,1 ± 0,6 kHz时的增益比在 1 kHlz.时的增益低 3 dB,在11.2 ± 1.,2 kHz时的增益比 1 kHz时的增益低12dB。注：较参考值低 3 dB的增益是参考值的心.707，较参考值低12 dB的增益是参号值的.25。10,2.4.8下降
放大器的高频下降特性必须等效于具有级间缓冲的4级阻容滤波器的高频下降特性，即无尖峰，且每级每倍频程衰减6dB，或4级每倍懒程衰减24dR。10.2.4.4线性度
在75 Hz ～11.2 ±1.2 kHz范围内的任--频率上，对 3 ~25 m V峰-峰值的输人电法范围而言，放大器增益的变化必须在±0.5dB之内。10.2.4.5噪声
当输入端接地时，噪声输出电压应不超过0.1mV蜂-峰值，它相当于标称信号电半的1%。一个适用的放大器电路图示于附录A（参考件）中（图A1）。10.2.5示波器用以显示被测字符的电压波形和第参考文件上相应字符的电压被形，该示波器应备GB12184-号0
有水半刻度标尺，并可供实验室测冕用的任一市售型号！。注：1）备有50型或51型插人式部件的Tektronix型或561型示波器，或类似的示波器就是一种适用的示波器。10.3测试步骤
10.3.1当放大器的输出端被连接到示波器的a..输人端，恒不扫描文件时，调节示波器荧光屏上出现的水平迹线，使之与示波器标尺最下面的度线相重合：10.3.2将第二参考文件放置在传送机构上并扫描。最好是使用符号2、符号或待号4，因为这些字符中的每一个哟有2条相同的笔画（见下面的注释），由此可测得平均幅值。指欲测其他字，则可使用附录A（参考件）的图A2巾所给的静值。随后调整承波器的垂直增益，使申基线至最高刻度线的偏差值柜当于相对信号电平的200%正峰幅值。具体作法如下：10.3.2.1确定垂直标尺上的大分度数。10,3.2.2
将此数除以2。
用第二参考文件字符的相对信号电平百分数乘上述除式，然后调节垂直增益，使观黎到的字符信号的重真偏差等于该计算偏差值。例：
示被器荧光上有8个大分度。
第二参考文件的对信导电平为104%。分度数-
—4.16。
调节垂真增益，使2个完全和同笔画的正峰值的平均幅值等十标尺上的，分度。十是，4个分度便相应于梭准用字符的100%的相对信号电平，注：在第二参考文件主（见10.1.4），由2个完全相同的笔逾产生的两今主些值在幅值上之差，应不随过10%。10.3.9按上述步驿校准后的测试设备便可通过观察字符的正峰值相对于该字符的第二参考文件上政峰值的垂直偏差确定任一字符的相对信号电平，如101.3.2中所述，用100%相对信导电平的分度数来除上述偏差值，再乘以10)%，就得到被测字的相对信号电平值。例：
按10.3.2所述步骤调整。
未知试样的偏移为1.4个分度。
4.4×100%- 110 %。
未知试样的格对信号电平=
10.3,4 供选的另一-调整方法如 下1为称尺上每：大分度给定其本的线性值，如：底
第2条刻度线
第3条刻度线
第4条刻度线
第5条刻度线
第条刻度线
然后，将自扫描的乘直位置调至0坚刻度处，此时传送机构上无文件。将第参考文件放置在传送机构上，并调节示波器的垂直增益，使最商的单“正峰值或类似儿个正峰的平均值在示波器刻度上的读数值与参考文件上所标值相等。谢后调整测试设备。
若欲测其他字符，则须用与被测字符相对应的印剧标样将测试设备重校之。10.4相对信号电光允差
任何即刷字符的相对信号电平可在其标称信号患平的50%～200%内变化。10.5残留信号电平
GB12184-90
残留信号电半：由已脱翼字符给的信号电平。当错误编排的信息脱墨时，残留信号电平不得超过符号3（笔画12）的标称信号电平的5%。采用的方法应允许文件的重新编码。1纸
由于嵌人纸张中的某些颗粒会造成机器拒读，因此，对所用纸张有所要求，即应该使用那些已将诸如铁和其他磁性材料之类的磁性颗粒消除或碱至最低限度的纸张。12格式
12.1基准遵
12.1.1 水平尺于
所有水平格式尺寸均以文件的右边缘作为测量基准。第一个字符或右边字符的右边缘应居于距右基准边7.925±1.575mm（0.312±0.062in）处（见图25）12.1.2 垂直尺寸
所有垂直格式尺寸均以文件底边为测量基准。12.2空白区
空白区：除E13B字形的印迹外，无其他任何磁迹的一个宽为15.875mm（0.625in）的区域调空的区。在文件上其垂直位置由具体应用而定。编码条须在空白区内。在任何文件上E13R字形和CMC7字形在同一空区或相邻空自区中不得同时使用。单位，mm
笔闽0（零)
行性在
图2笔画1（）
图3笔画2（二)
图5笔画4（四）
GB 121B4-90
图4笔画3（)
单惊，
或行性布
0.038以内
图6笔5 (五)
1站中
笔画6（六)
GB 12184--90
成行性在
0.0显以内
笔画8（八）
笔画？（七）
图10笔画9（九）
单位，m
战行性在
GB 12184--90
笔画10（符号1）
成行性在
图13笔画12（符号3）
注：图1～图14中。
笔画（符号2）
图14笔画13（符号4）
(0）除笔划0（零）外：所有半径均为0.165mm（0.0066in）②所有半径与相邻边应圆滑相连。允差：±11.038mm (±0,00t 5in)④横线的最小宽度为0.279mm（0.011in），但此规定不适用于竖线。@诸尺寸均以mm为单位（相应的英制值见附求B），单位：mm
w zz6'z- m e0x6
对于笔间
对于第断10。12
对于毛画 3、4、8、9、 11 -
GB12184-90
17×0.330mm=2.311mm对于笔回0、8、10.1、12.136 × 0.330 mm = 1.98lm
5× 0.330 nml = 1.651mm
4×0.330mm=1.321mm
4对手笔国 0. 2 . 5. 6. 7. 13所有字符
对于笔画 4、6、9
对于笔画 3 , 5、7
对于笔遍 1 ,2
2. 972 mm = 0.117 ia
2,311mmz5.091in
1.981mm=0.078in
1.65mm=0.065in
1.321mm=0.0521a
0.330mm=0.013in
图15字符设计短阵（这是一个每格0.330mm的7×9格的短阵）注：（)所有学符都以水平中线对中。所有字符都以右边缘为准对齐。③右边缘的最小高度是4格。
120180
9×3.175±D.254mam
3.175 mm = D. 125 Ia
图16 字符间距
2.314.516.7.89 0
0.381ma=0.015ia
垂直成行性的允许变化范围
最大值
图18允许字符偏企范田
GB12184--90
图19均边缘
图上尺寸
边录不规
测性允差
(-0.0035)
5-0.0015)
(+0.0036)
0.166±0.038(0.0065±0.0015)典型尺寸
图20平均边缘允差
让，图20和21中尺寸单位为m㎡，括弧内为英寸值。+#.038
(+0.0015）日
图素*均
图尺寸
放大的“视图”
图上尺寸
(-0.0035)
上=0.038
边续不规制
(-0.0015)
开0.0981
(+0.0015)
图上尺寸
边续不规则性
