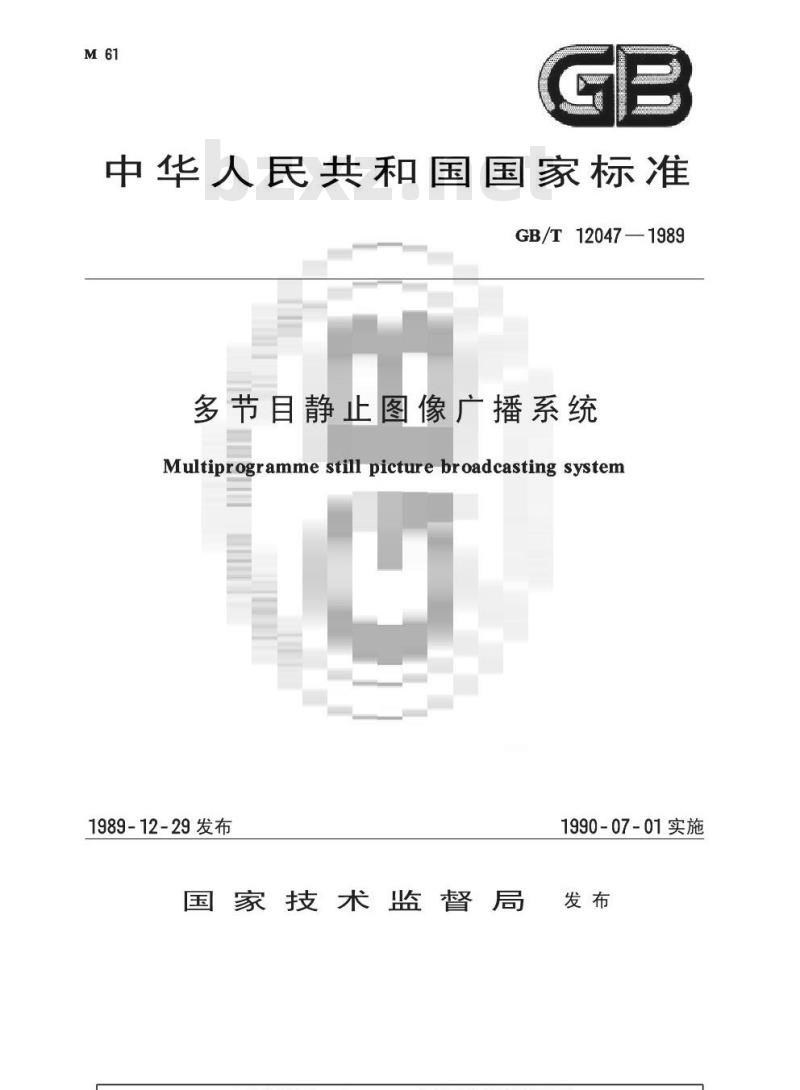

【国家标准(GB)】 多节目静止图像广播系统

中华人民共和国国家标准
GB/T12047—1989
多节目静止图像广播系统
Multiprogramme still picture broadcasting system1989-12-29发布
1990-07-01实施
国家技术监督局发布

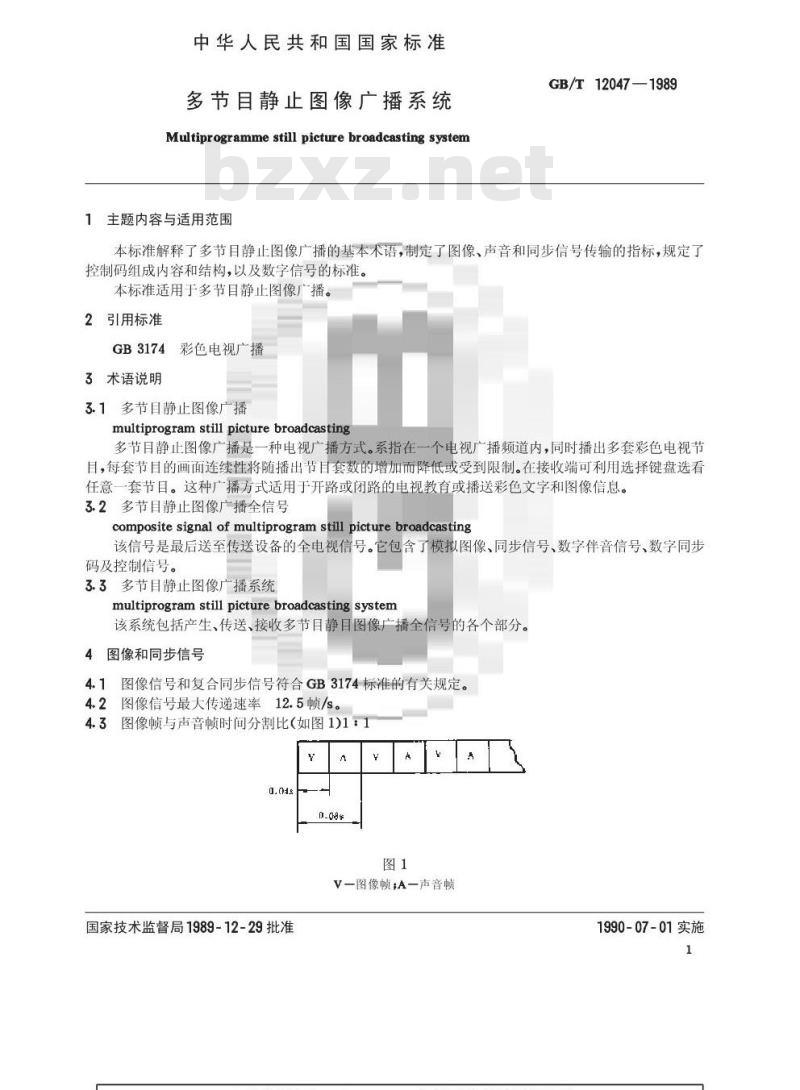

中华人民共和国国家标准
多节目静止图像广播系统
Multiprogramme still picture broadcasting system1主题内容与适用范围
GB/T12047—1989
本标准解释了多节目静止图像广播的基本术语，制定了图像、声音和同步信号传输的指标，规定了控制码组成内容和结构，以及数字信号的标准。本标准适用于多节目静止图像广播。2引用标准
GB3174彩色电视广播
3术语说明
3.1多节目静止图像广播
multiprogram still picturebroadcasting多节目静止图像广播是一种电视广播方式。系指在一个电视广播频道内，同时播出多套彩色电视节目，每套节目的画面连续性将随播出节目套数的增加而降低或受到限制。在接收端可利用选择键盘选看任意一套节目。这种广播方式适用于开路或闭路的电视教育或播送彩色文字和图像信息。3.2多节目静止图像广播全信号
composite signal of multiprogram still picture broadcasting该信号是最后送至传送设备的全电视信号。它包含了模拟图像、同步信号、数字伴音信号，数字同步码及控制信号。
3.3多节目静止图像广播系统
multiprogramstillpicturebroadcastingsystem该系统包括产生、传送、接收多节目静目图像广播全信号的各个部分。4图像和同步信号
4.1图像信号和复合同步信号符合GB3174标准的有关规定。4.2图像信号最大传递速率12.5顿/s。4.3图像帧与声音顿时间分割比如图1)1：10.04
V-图像顿A一声音顿
国家技术监督局1989-12-29批准1990-07-01实施

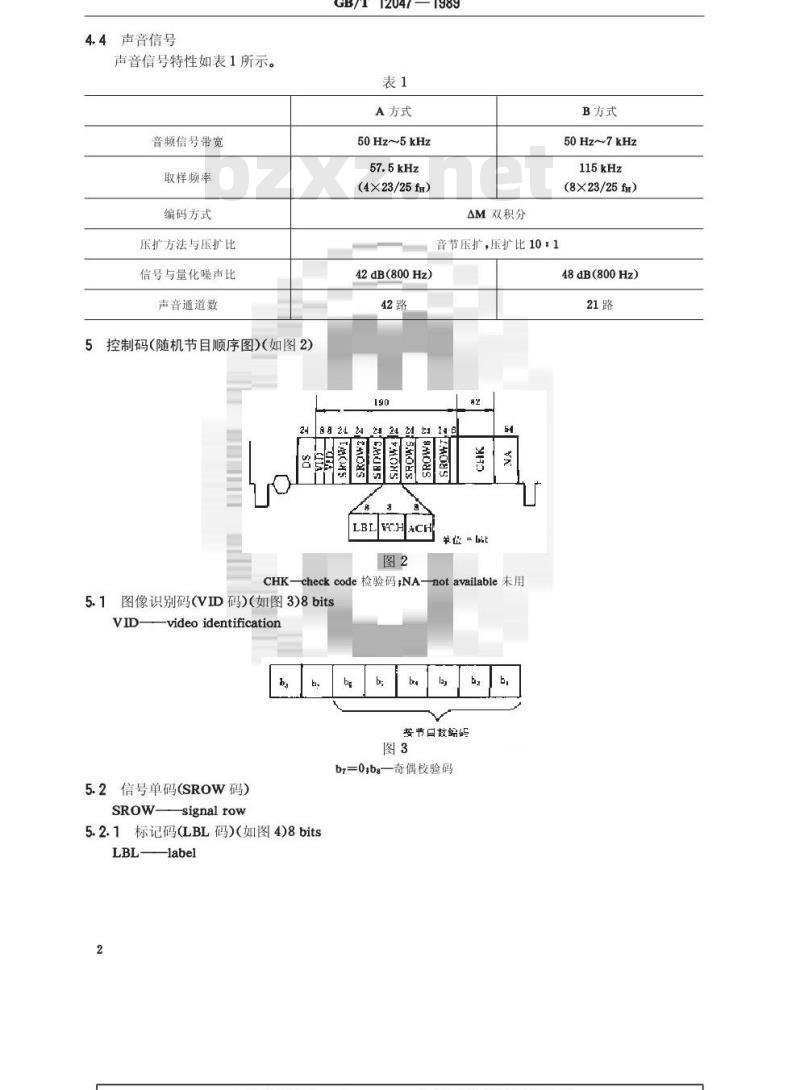

4.4声音信号
声音信号特性如表1所示。
音频信号带宽
取样频率
编码方式免费标准下载网bzxz
压扩方法与压扩比
信号与量化噪声比
声音通道数
控制码（随机节目顺序图）（如图2）5
GB/T12047—1989
A方式
50Hz~5kHz
（4×23/25fg）
AM双积分
音节压扩，压扩比10：1
42dB(800Hz）
单也 = bit
checkcode检验码；NA-notavailable未用5.1图像识别码(VID码）（如图3)8bitsVID
-videoidentification
节目鼓绵码
b7=0;bg—奇偶校验码

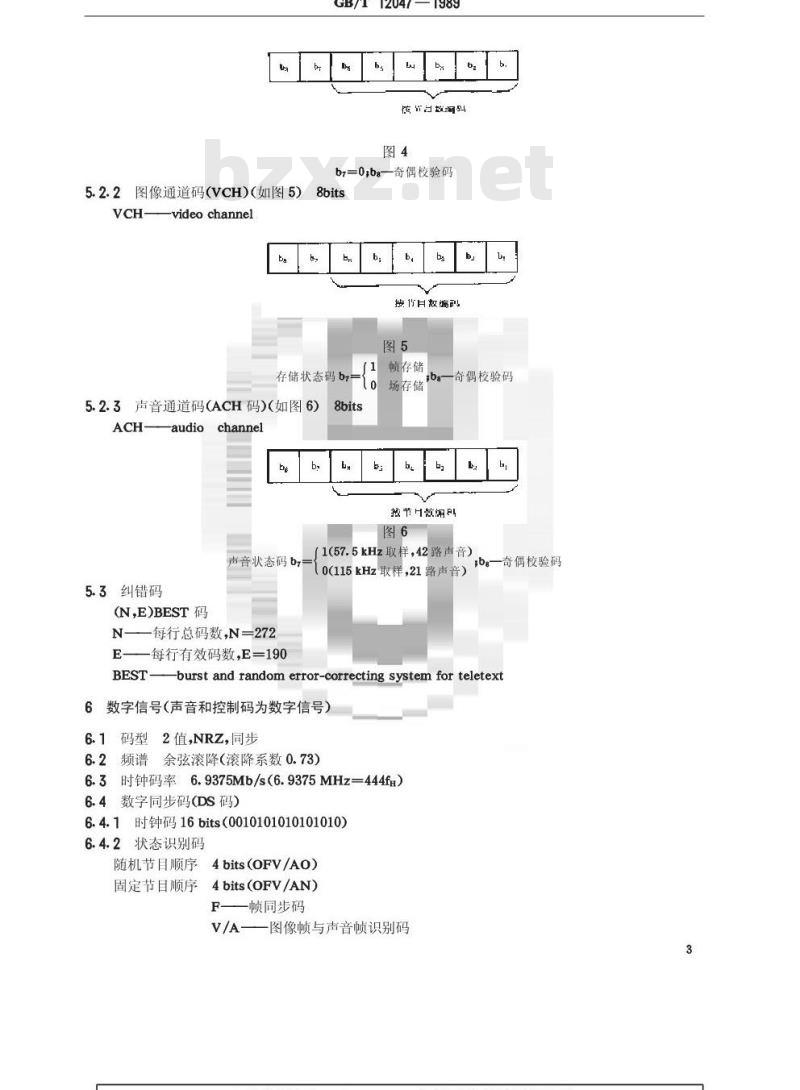

5.2信号单码(SROW码)
signal row
5.2.1标记码(LBL码)(如图4)8bitsLBL——label
B方式
50Hz~7kHz
115kHz
（8×23/25f）
48dB(800Hz)
GB/T12047—1989
核数调
b7=0;b8—奇偶校验码
5.2.2图像通道码（VCH)（如图5）8bits
VCH—video channel
按\月故遍码
存储状态码b7
5.2.3声音通道码(ACH码)(如图6)ACH-
-audiochannel
顿存储
场存储
奇偶校验码
披节淘
声音状态码b7
5.3纠错码
(N,E)BEST 码
N——每行总码数,N=272
E——每行有效码数,E=190
（1（57.5kHz取样，42路声音）bs—奇偶校验码
0（115kHz取样21路声音）
-burst and random error-correcting system for teletext6数字信号（声音和控制码为数字信号）6.1码型2值,NRZ，同步
6.2频谱余弦滚降(滚降系数0.73)6.3时钟码率6.9375Mb/s（6.9375MHz=444fa）6.4数字同步码(DS码）
6.4.1时钟码16bits（0010101010101010)6.4.2状态识别码
随机节目顺序4bits（OFV/AO）
固定节目顺序
4bits(OFV/AN)
F——顿同步码
V/A——图像顿与声音顿识别码
N——第套节目

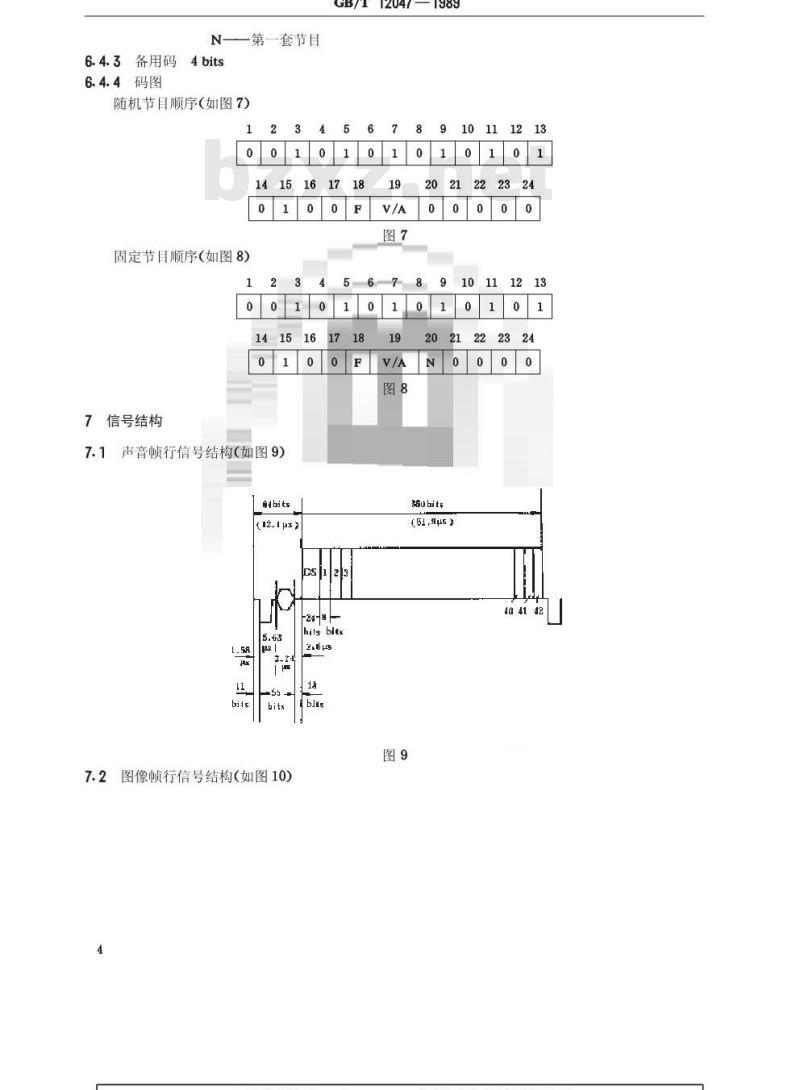

6.4.3备用码4bits
6.4.4码图
随机节目顺序(如图7)
固定节目顺序（如图8)
7信号结构
7.1声音帧行信号结构（如图9）jtbits
7.2图像顿行信号结构（如图10)4
GB/T12047—1989
hits blts
BGu bits
dd 41 d2
GB/T12047—1989
7.3数字同步和控制码的行和场结构（如图11）Ds 47a
E23E24823
消抢地
308310311312 93 3F4315 314317218 31992052132223 324 32F3263278232533C14E1332 233314315 30673718c h?
附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部广播科学研究所起草。本标准主要起草负责人康诵诗。5
