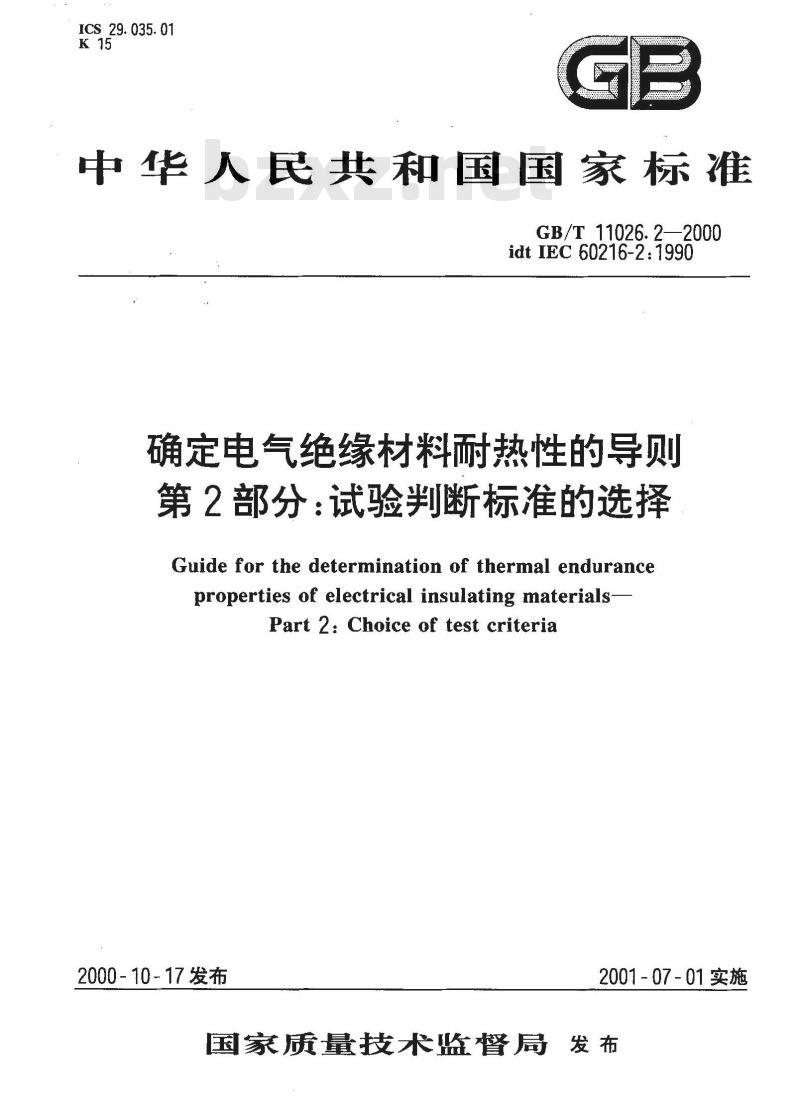

ICS 29.035.01
中华人民共和国国家标准
GB/T 11026.2—2000
idt IEC 60216-2:1990
确定电气绝缘材料耐热性的导则第2部分：试验判断标准的选
Guide for the determination of thermal enduranceproperties of electrical insulating materials-Part 2: Choice of test criteria2000-10-17发布
2001-07-01实施
宝家质量技术监督局发布
GB/T 11026.2—2000

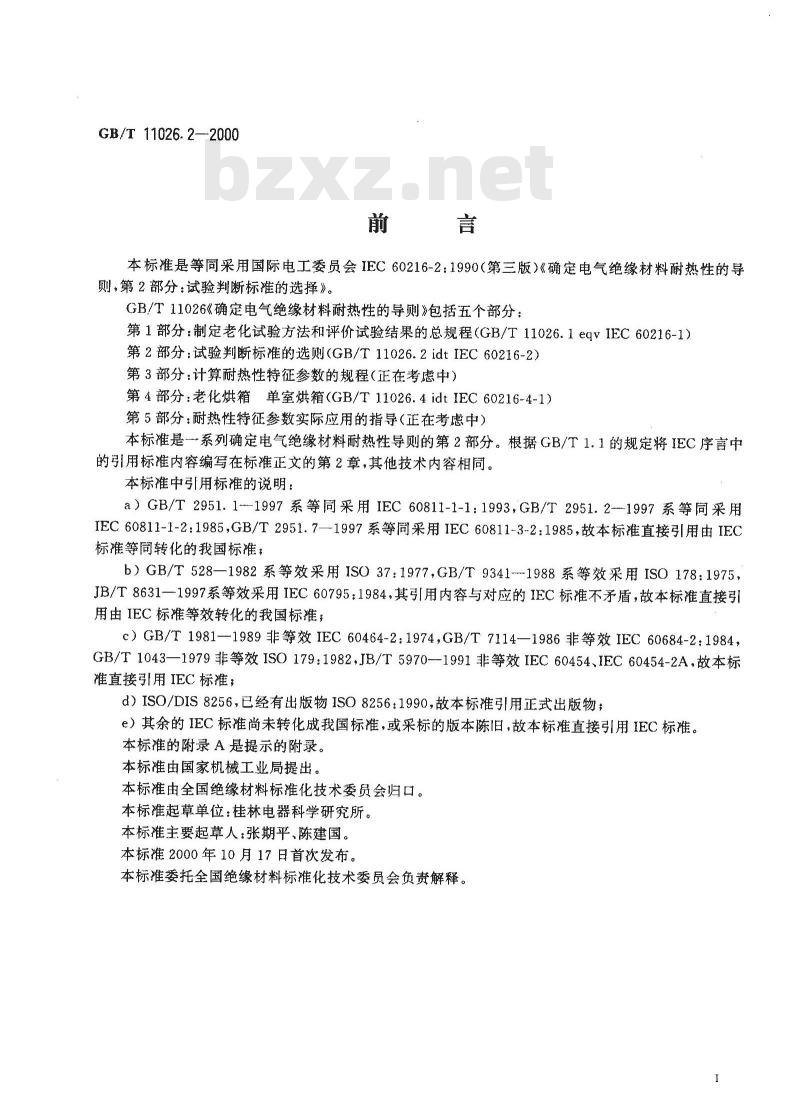

本标准是等同采用国际电工委员会IEC60216-2：1990（第三版）《确定电气绝缘材料耐热性的导则，第2部分：试验判断标准的选择》。GB/T11026《确定电气绝缘材料耐热性的导则》包括五个部分：第1部分：制定老化试验方法和评价试验结果的总规程（GB/T11026.1eqvIEC60216-1）第2部分：试验判断标准的选则（GB/T11026.2idtIEC60216-2）第3部分：计算耐热性特征参数的规程（正在考虑中）第4部分：老化烘箱单室烘箱（GB/T11026.4idtIEC60216-4-1）第5部分：耐热性特征参数实际应用的指导（正在考虑中）本标准是一系列确定电气绝缘材料耐热性导则的第2部分。根据GB/T1.1的规定将IEC序言中的引用标准内容编写在标准正文的第2章，其他技术内容相同。本标准中引用标准的说明：
a）GB/T2951.1-1997系等同采用IEC60811-1-1:1993,GB/T2951.2-1997系等同采用IEC60811-1-2：1985,GB/T2951.7—1997系等同采用IEC60811-3-2:1985，故本标准直接引用由IEC标准等同转化的我国标准；
b）GB/T528—1982系等效采用ISO37:1977,GB/T9341-1988系等效采用ISO178:1975，JB/T8631一1997系等效采用IEC60795：1984，其引用内容与对应的IEC标准不矛盾，故本标准直接引用由IEC标准等效转化的我国标准；c）GB/T1981—1989非等效IEC60464-2:1974,GB/T7114—1986非等效IEC60684-2:1984，GB/T1043—1979非等效ISO179:1982,JB/T5970--1991非等效IEC60454、IEC60454-2A，故本标准直接引用IEC标准；
d）ISO/DIS8256，已经有出版物ISO8256：1990，故本标准引用正式出版物；e）其余的IEC标准尚未转化成我国标准，或采标的版本陈旧，故本标准直接引用IEC标准。本标准的附录 A是提示的附录。本标准由国家机械工业局提出。本标准由全国绝缘材料标准化技术委员会归口。本标准起草单位：桂林电器科学研究所。本标准主要起草人：张期平、陈建国。本标准2000年10月17日首次发布。本标准委托全国绝缘材料标准化技术委员会负责解释。GB/T11026.2—2000

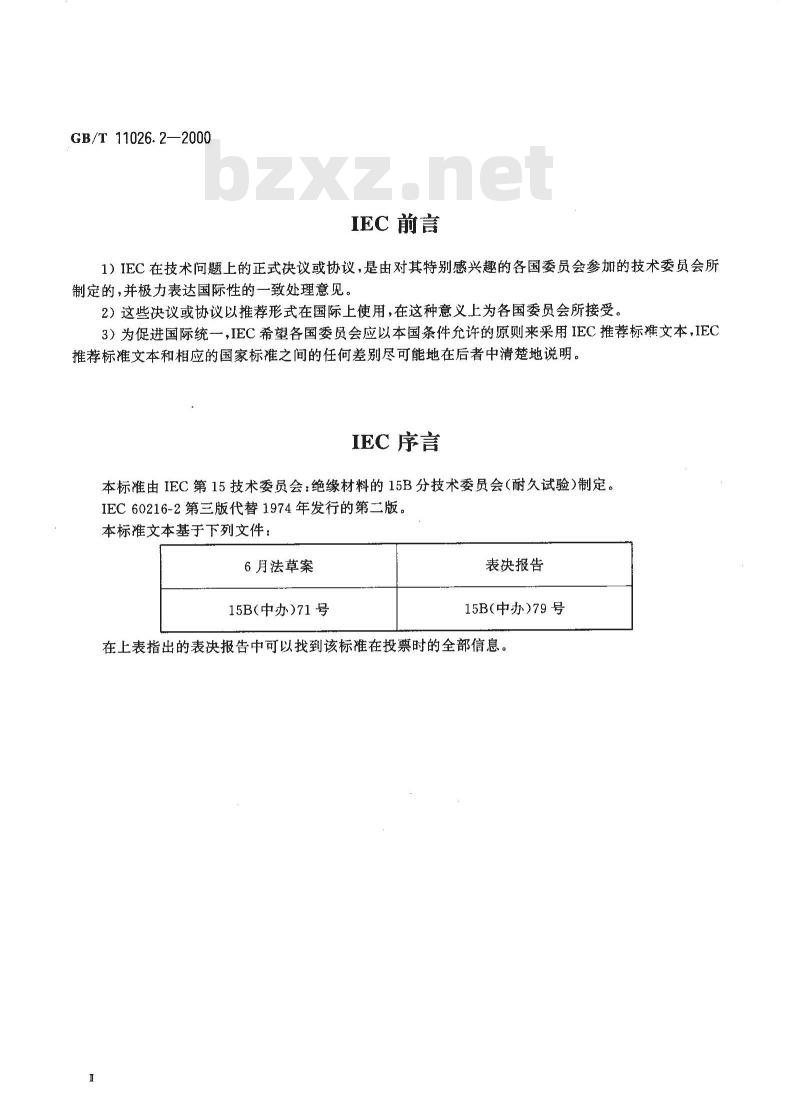

IEC 前言
1）IEC在技术问题上的正式决议或协议，是由对其特别感兴趣的各国委员会参加的技术委员会所制定的，并极力表达国际性的一致处理意见。2）这些决议或协议以推荐形式在国际上使用，在这种意义上为各国委员会所接受。3）为促进国际统一，IEC希望各国委员会应以本国条件允许的原则来采用IEC推荐标准文本，IEC推荐标准文本和相应的国家标准之间的任何差别尽可能地在后者中清楚地说明。IEC序言
本标准由IEC第15技术委员会：绝缘材料的15B分技术委员会（耐久试验）制定。IEC60216-2第三版代替1974年发行的第二版。本标准文本基于下列文件：
6月法草案
15B(中办)71号
表决报告
15B(中办)79号
在上表指出的表决报告中可以找到该标准在投票时的全部信息。1范围

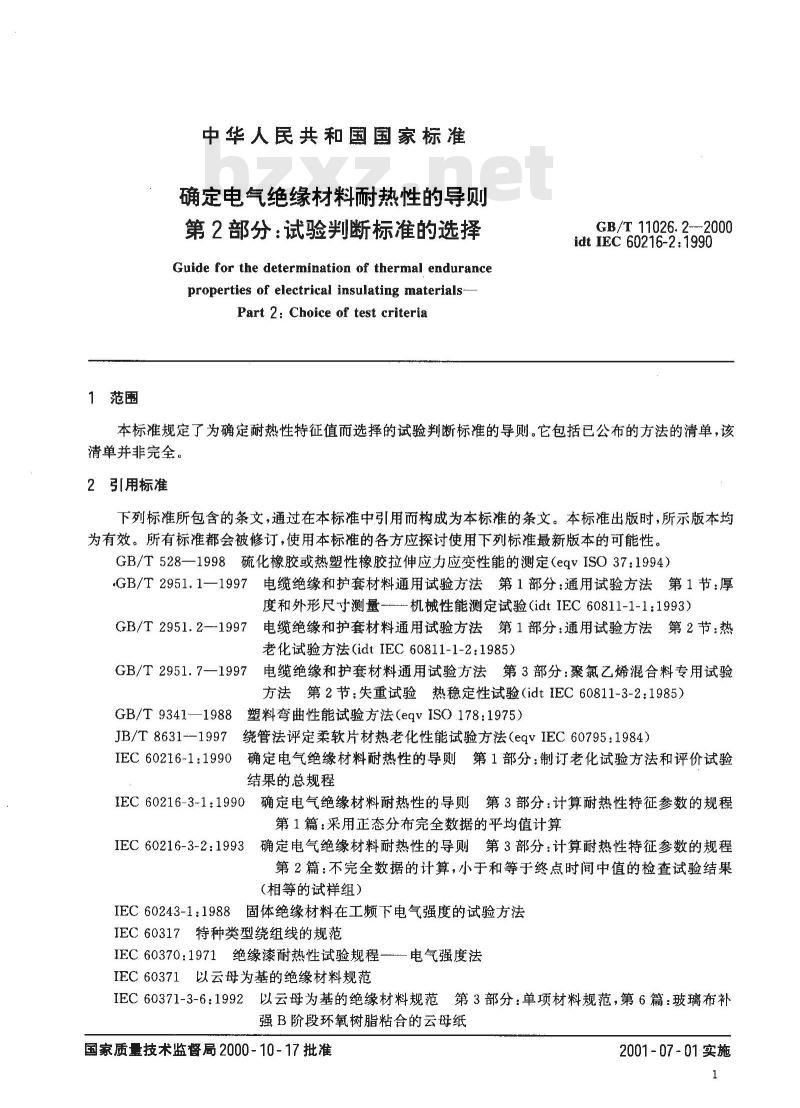

中华人民共和国国家标准
确定电气绝缘材料耐热性的导则第2部分：试验判断标准的选择
Guide for the determination of thermal enduranceproperties of electrical insulating materials-Part 2: Choice of test criteriaGB/T 11026.2-2000
idt IEC 60216-2:1990
本标准规定了为确定耐热性特征值而选择的试验判断标准的导则。它包括已公布的方法的清单，该清单并非完全。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqvISO37：1994）GB/T2951.1一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量-机械性能测定试验idtIEC60811-1-1：1993)GB/T 2951.2—-1997
电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法(idt IEC 60811-1-2：1985)GB/T 2951.7—1997
电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节：失重试验热稳定性试验（idtIEC60811-3-2：1985）GB/T9341—1988
塑料弯曲性能试验方法（eqvISO178：1975）JB/T 8631--1997
IEC 60216-1:1990
绕管法评定柔软片材热老化性能试验方法(eqvIEC60795：1984）确定电气绝缘材料耐热性的导则第1部分：制订老化试验方法和评价试验结果的总规程
IEC60216-3-1：1990确定电气绝缘材料耐热性的导则第3部分：计算耐热性特征参数的规程第1篇：采用正态分布完全数据的平均值计算IEC60216-3-2：1993确定电气绝缘材料耐热性的导则第3部分：计算耐热性特征参数的规程第2篇：不完全数据的计算，小于和等于终点时间中值的检查试验结果（相等的试样组）
IEC60243-1：1988固体绝缘材料在工频下电气强度的试验方法IEC60317特种类型绕组线的规范IEC60370：1971绝缘漆耐热性试验规程—-电气强度法IEC60371以云母为基的绝缘材料规范IEC60371-3-6：1992以云母为基的绝缘材料规范第3部分：单项材料规范，第6篇：玻璃布补强B阶段环氧树脂粘合的云母纸
国家质量技术监督局2000-10-17批准2001-07-01实施

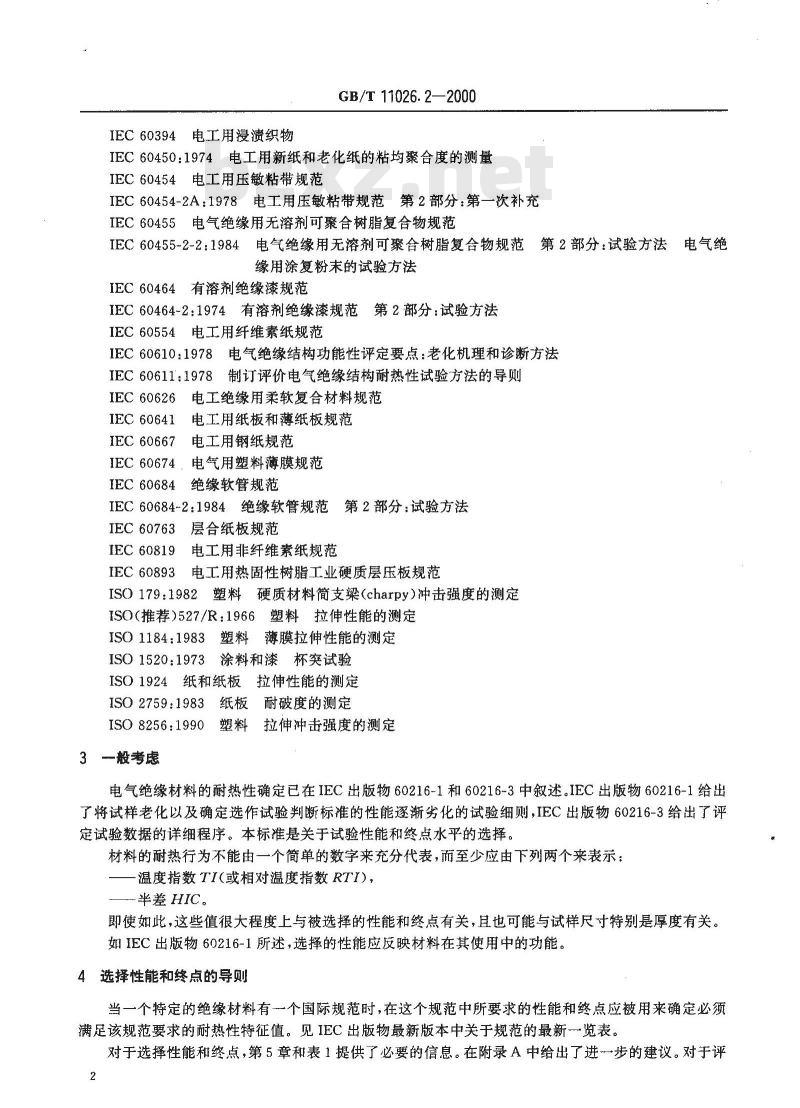

IEC60394电工用漫渍织物
GB/T 11026.2—2000
IEC60450：1974电工用新纸和老化纸的粘均聚合度的测量IEC60454电工用压敏粘带规范
IEC60454-2A：1978电工用压敏粘带规范第2部分：第一次补充IEC60455电气绝缘用无溶剂可合树脂复合物规范IEC60455-2-2：1984电气绝缘用无溶剂可聚合树脂复合物规范第2部分：试验方法电气绝缘用涂复粉末的试验方法
IEC60464有溶剂绝缘漆规范
IEC60464-2：1974有溶剂绝缘漆规范第2部分：试验方法IEC60554电工用纤维素纸规范
IEC60610：1978电气绝缘结构功能性评定要点：老化机理和诊断方法IEC 60611:1978
制订评价电气绝缘结构耐热性试验方法的导则IEC60626
IEC60641
IEC60667
IEC 60674
IEC 60684
电工绝缘用柔软复合材料规范
电工用纸板和薄纸板规范
电工用钢纸规范
电气用塑料薄膜规范
绝缘软管规范
IEC60684-2：1984绝缘软管规范第2部分：试验方法IEC60763
IEC60819
IEC60893
层合纸板规范
电工用非纤维素纸规范
电工用热固性树脂工业硬质层压板规范ISO179：1982塑料硬质材料简支染（charpy）冲击强度的测定ISO(推荐)527/R：1966塑料拉伸性能的测定ISO11841983塑料薄膜拉伸性能的测定ISO1520:1973涂料和漆杯突试验ISO1924纸和纸板，拉伸性能的测定ISO2759:1983纸板耐破度的测定ISO8256：1990塑料拉伸冲击强度的测定3—般考虑
电气绝缘材料的耐热性确定已在IEC出版物60216-1和60216-3中叙述。IEC出版物60216-1给出了将试样老化以及确定选作试验判断标准的性能逐渐劣化的试验细则，IEC出版物60216-3给出了评定试验数据的详细程序。本标准是关于试验性能和终点水平的选择。材料的耐热行为不能由一个简单的数字来充分代表，而至少应由下列两个来表示：温度指数TI（或相对温度指数RTI），半差HIC。
即使如此，这些值很大程度上与被选择的性能和终点有关，且也可能与试样尺寸特别是厚度有关。如IEC出版物60216-1所述，选择的性能应反映材料在其使用中的功能。4选择性能和终点的导则
当一个特定的绝缘材料有一一个国际规范时，在这个规范中所要求的性能和终点应被用来确定必须满足该规范要求的耐热性特征值。见IEC出版物最新版本中关于规范的最新一览表。对于选择性能和终点，第5章和表1提供了必要的信息。在附录A中给出了进一步的建议。对于评2
GB/T11026.2-2000
定耐热特征值，常使用性能起始值的50%作为终点。由于考虑到耐热性试验的昂贵价格，常常选择单一性能和终点来给出代表～个材料的耐热性行为的结果。但这个数据很可能不是对材料所有的使用场合都是适当的。在这种情况下应选择更适合于材料应用及功能的另一个判断标准，例如起始值的50%的终点没有重要意义。在该种情况下被考虑作为有用的另-个终点也在表1中指出。为了方便起见，表1是按材料显而易见的机械或化学性能分组的。附录A解释了每一组的主要情况，这有助于将来未列入表中的材料分项到合适的组中去。注：不是在表1第5列中的方法所规定的温度下进行的试验，可能会得到在特殊环境中更合适的关于耐热行为的数据。
5表1的使用
1）第一列中列出了被试材料组,见附录A。2）如果在第2列中列出的各个材料规范中，已规定了性能（个或几个）、终点（个或几个)和试验方法（一个或几个），则应服从这些规定。若没规定材料规范和试验条件，则应从推荐的几个性能和几个终点中选择适合于材料应用的性能和终点。选择时对下面划线的性能应优先考虑。3）第5列中的试验方法，如果已被IEC或ISO有关出版物所规定。则表示这些试验方法已被该IEC或ISO出版物所确认。然而，当耐热性数据特别是用于设计用途时，则使用本国的其他性能或特别研究的试验方法可能更有用。
4）更详细的程序参考IEC出版物60216-1：1990的第11章。表1绝缘材料及所推荐的性能和终点举例注：在这里所列某些材料可被分到不同的组里。在个别情况下，根据IEC出版物60216-1的确定耐热性特征值的试验可能不适合于下面列出的材料（例如：云母或云母制品）。1
绝缘材料
硬质材料A
硬质层压板
硬化纤维制品
可聚合树脂复合物
材料规范
出版物号
IEC60893
IEC60667
推荐的性能
IEC60455弯曲强度
预浸纤维制品（预浸
1 min 耐电压试验
（硬质云母或云母纸制
IEC60371质量损失
品)1）
硬质材料B
增强的热固性模塑料
和浇注绝缘
增强的热塑性模塑料
和浇注绝缘
硬质材料
填充的但不增强的热
固性或热塑性材料10)
弯曲强度
抗冲击性
击穿电压
弯曲强度
击穿电压
推荐的终点
辅助的1)
50% 25%;75%
13kV,10kV
3%;10%
25% ;75%
25%:75%
25% ;75%
25%;75%
25% :75%
型式3
试验方法
出版物号
GB/T 9341
IEC60243-1
IGB/T 9341
ISO179
IEC60243-1
GB/T9341
IEC 60243-1
试样尺寸2）
80×10×4
150×150×1
50×50×3
80×10X4
6×4×50
150×150×1
80×10×4
150×150×1
绝缘材料
硬质材料 D
未填充的热固性模塑
料和浇注绝缘
末填充的热塑性模
塑料和浇注绝缘10)
弹性体和可延伸的热
塑性材料
天然或人造硫化橡胶
及其组合物
聚烯烃包括交联聚乙
硅橡胶
半硬质薄片材料
纸板和薄纸板
层合纸板
纸、纸基的或编织物材
料（玻璃纤维增强除
纤维素纸（各类）
非纤维素的纸类材料
材料规范
出版物号
GB/T 11026.2—2000
表1(续）
推荐的性能
弯曲强度
拉伸强度
拉伸冲击强度
击穿电压
在 100%伸长时拉
伸应力
断裂伸长率8）
击穿电压
IEC60641爆破强度
IEC60763拉伸强度纵向/横向
IEC60554拉伸强度
粘度测定法聚合度
IEC60819
绕管法
压敏粘带
以纸为底材的带
玻璃布为底材的带
（以塑料薄膜为底材的
带见下一组)
柔软薄膜和薄膜为底
材的材料
塑料薄膜（用于电容
器的薄膜除外）
压敏粘合薄膜带
绝缘软管
挤出非收缩管
挤出的热收缩管
涂测的或浸溃的织物
涂覆玻璃纤维软管
柔软复合材料
柔软复合材料
IEC60394击穿电压
IEC60454击穿电压
IEC60454质量损失
EC60674拉伸强度
断裂伸长率
IEC60454
击穿电压
质量损失
IEC60684断裂伸长率
IEC60684在100%伸长时的
IEC60684拉伸应力
IEC60684|击穿电压
IEC60626拉伸强度
2倍起
推荐的终点
辅助的11》型式3）
25% ;75%
25%:75%
25% :75%wwW.bzxz.Net
25% ;75%
25% ;75%
25% +75%
25% ;75%
25% ,75%
25%;75%
25% 75%
25% *75%
25%*75%
25%;75%
5%*20%
10%+50%
1% *4%
1 kV;4 kV
5%;20%
25%+75%9
1 25% 75%
25% ;75%
试验方法
出版物号
ISO/R 527
ISO8256
IEC60243-1
GB/T 528
GB/T 528
IEC 60243-1
ISO2759
ISO1924
ISO1924
IEC60394
IEC60450
JB/T8631
IEC60370
IEC60454-2A
IEC 60454-2A
ISO1184
ISO1184
IEC 60454-2A
IEC 60454-2A
IEC 60684-2
第19.1条
IEC 60684-2
第19.5条
IEC 60684-2
ISO1924
试样尺寸2）
150×150×1
150X150×1
直径70
200×155）
200X155>
200×155)
180×155)
绝缘材料
材料规范
出版物号
柔软层叠材料
（增强柔软云母材IEC60371
浸渍复合物和清漆
浸渍树脂复合物
热固化漆
涂覆复合物
涂覆粉末
涂覆漆
室温固化漆
适形涂料
可熔化的绝缘材料
增塑溶胶和有机溶胶
导体上的绝缘
电磁线
电缆绝缘(挤出型)
铜导体上的粘结箔
GB/T 11026.2—2000
表1(完）
推荐的性能
击穿电压
IEC60455粘结强度
1IEC 60464
IEC60455
击穿电压
质量损失
质量损失
IEC60464质量损失
击穿电压
柔软性的减少
IEC60317击穿电压
IEC60811
拉伸强度
质量损失
剪切拉伸强度
推荐的终点
辅助的\)
25%;75%
1 kV5 kV
10%;30%
10%30%
1 kV,5 kV
型式3）
试验方法
出版物号
IEC 60243-1
考之中
IEC 60370
IEC60464-2
IEC 60455-2-2
IEC 60464-2
IEC60370
ISO1520
IEC 60172
GB/T 2951. 1
GB/T 2951. 2
GB/T 2951. 7
铜带间粘结
试样尺寸2）
150×1505
钢板150×200
扭绞对
粘结表面
20×20
1）这些材料的耐热能力应由相应的绝缘结构的功能性试验来评定（见IEC出版物60610和60611）。2）在某些情况下，在各自的试验方法中给出的试样尺寸和形状可能是不同的或各种各样的，注 4～7提供了附加资料。
3）在第4列“推荐终点”中的百分数或其他值，应按照字母作如下解释：R为“retention”保持“这个词的缩写（例如；若拉伸强度的起始值是 60 MPa，则25%为15MPa，50%为30 MPa).
L 为\质量损失终点”(loss af mass end-points)的缩写,应理解为相对于原始的有机材料含量的质量减少的百分数（由500℃左右燃烧来测定）。A为按照IEC出版物 60216-1的第5章中b)项的终点绝对值的缩写。4）试样的种类由第5列中给出的试验方法规定。5）试样的厚度为供货时的原始厚度。6）对于柔软材料，采用IEC出版物60370的1型试样和电极，对于硬质材料使用其I型试样和电极。7）用涂优玻璃布的方法制备试样，尺寸约为100mm×100mm。玻璃布的厚度为0.05mm～0.07mm（详见出版物60370）。
8）该性能不总是重要的。因为在某些应用场合，一旦材料被应用到适当的位置，它不再承受延伸。9）断裂伸长率可能不是对所有类型的玻璃纤维软管都适用。10）当观察到热塑性模制绝缘的试样厚度有过多的减少时（例如：由于热塑流动），则击穿电压试验不适用。11）辅助的终点只是在特殊情况下才使用，即优先采用的终点不能对材料的特殊应用给出合适的数据时才使用（见第4章）。
GB/T 11026.2--2000
附录A
（提示的附录）
参考资料
由于不可能列出所有的绝缘材料就其热老化试验的优先诊断特性。因此表1指出了每一组的典型代表。分组主要是以材料的显著的机械和化学特性为基础的，然而，材料的供货形式，外观或其主要应用场合也给各组提供了附加的信息。新材料或未知材料应被指定在某一组中以便能选择合适的性能和终点。
A1硬质材料
A组材料和B组、C组及D组的热固性材料几乎都以板材或片材的形式供货，它们都是从细颗粒模制或压制而得，或从二组分或多组分的复合物压制而得。热塑性材料以挤出模塑板或其它半成品形式供货，也可以由细颗粒经注塑法模制成预制件弹性材料和可伸长的热塑材料。
A2弹性体和可延伸的热塑性材料这组材料是由天然橡胶或合成橡胶材料组成以满足特殊性能。这些材料的组成应合理调配，例如碾磨、硫化等等，然后模塑，压制或轧光成片材。弹性材料及可高度伸长的热塑性制品常适用于预制成某一个电工产品中的某一特定部件。在这种部件中，耐热冲击性和密封性是重要的材料特性。A3半硬质片状材料
该组材料大部分以片材形式供货，但也可以窄条形式供货，它们或多或少是挺直但不是真正的坚硬。它们可承受冲压或折叠而不断裂。厚纸板和薄纸板的厚度范围为0.1mm～5.0mm。层合纸板的厚度可到200mm。这些材料常用于槽绝缘。A4纸、纸基的或织造材料
该组材料几乎都以成卷形式供货，其厚度范围为0.01mm～~0.5mm，浸渍棉布或玻璃布是这些产品的重要一一类，它们被叫作“织造材料”其漆可以由各种不同的涂料包括有机硅所组成。这一组材料的重要用途是用作导体元件如线圈)的包绕绝缘。A5压敏粘带((PSA)带）
由于粘合剂可以影响热老化试样的性能和制备，因此这些材料形成一个独立的组。由于底材决定了热老化及其诊断和种类，因此最好根据带是纸为底材还是织物或薄膜为底材详细地考虑耐热性试验的细则。在考虑它们的诊断性能时，以薄膜为底材的PSA带是与纯薄膜相似的。该组材料包括了很大范围的性质不同的各种产品，它们适用于多种用途。其厚度范围为0.002mm～0.35mm。它们的明显的外观就是透明。为便于标明，它们常以各种颜色供货。A6绝缘软管
该组材料是以连续的或切成一定长度的管状供货。它们通常使用在很广的应用范围，因此，有很多不同的组成和尺寸。这是直接关系到老化和诊断。6
A7柔软复合材料
GB/T 11026.2—2000
该组材料以片材，带或整幅成卷形式供货，供货形式可能不代表最终的使用形式。在大多数情况下，还需要附加的加工程序如卷绕和固化、切片、冲压、折叠等。热老化试验的试样应作成代表所要做成的部件或产品的形状或结构。
A8浸渍复合物或漆
复合物和漆以在容器中的液体状态供货。它们可以为有溶剂的或无溶剂的。树脂复合物常以两个分开的活性组份供货，当其使用和固化之前这两组份必须混合。该组产品适用于提供充分的浸渍甚至可浸溃渍细的导线绕组。
A9涂敷粉末
该词常用于叙述热塑性粉末或化学活性树脂，它们能用于涂复工艺中，如：流化床技术、粉末喷雾或静电涂覆。通常，粉末用于温度超过粉末熔点或固化点的物体上。为最终固化，许多涂层需要加后处理。涂层厚度通常较厚，达0.5mm。
A10涂覆漆
该组材料是以液体形式供货。涂层的性能取决于给金属元件提供足够完整的涂层以保证绝缘和保护的能力。某些材料能在室温下固化。A11被绝缘的导电元件
该组产品是复合的，且应考虑为预制件。虽然其长期耐热性可由绝缘来决定，但其性能决定于整个组成。因此，这样的复合组件应承受特别的热老化试验，并采用与所用的技术功能相关的诊断和终点。
