【地方标准】 奶牛舍粪水储运设施技术要求

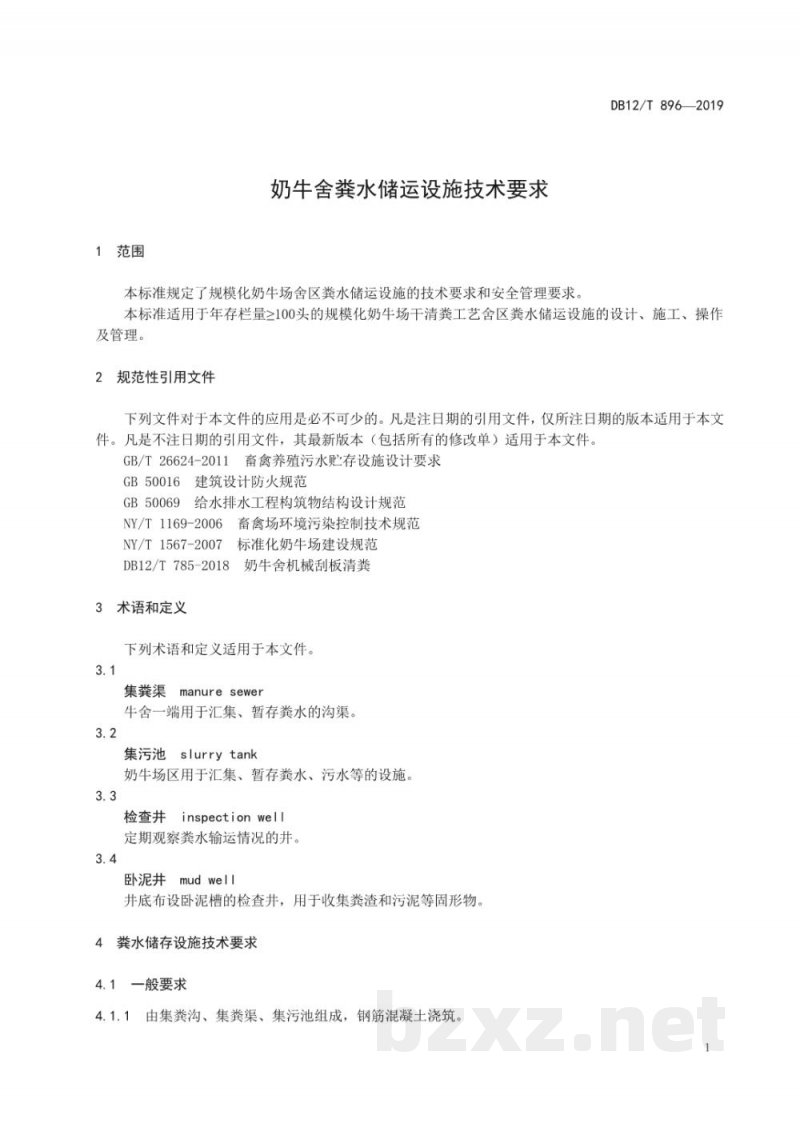

ICS65.020.30 B43 备案号：DB12/T896-2019 天津市地方标准 奶牛舍粪水储运设施技术要求 2019-08-15实施 天津市市场监督管理委员会发布 前言 本标准按照GB/T1.1-2009规定起草，由天津市农业农村委员会提出并归口，起草单位包括农业农村部环境保护科研监测所、天津市奶业发展服务中心、天津市畜牧兽医研究所。主要起草人：赵润、张克强、王永颖、张蕾、马毅、翟中葳、李佳佳。 1 范围 本标准规定了规模化奶牛场舍区粪水储运设施的技术要求和安全管理要求，适用于年存栏量超过100头的奶牛场的清粪工艺舍区粪水储运设施设计、施工、操作及管理。 2 规范性引用文件 以下文件对于本标准应用必不可少： - GB/T26624-2011 畜禽养殖污水贮存设施设计要求 - GB50016 建筑设计防火规范 - GB50069 给水排水工程构筑物结构设计规范 - NY/T1169-2006 畜禽场环境污染控制技术规范 - NY/T1567-2007 标准化奶牛场建设规范 - DB12/T785-2018 奶牛舍机械刮板清类 3 术语和定义 3.1 集粪渠(manure sewer)：牛舍一端用于汇集、暂存粪水的沟渠。 3.2 集污池(slurry tank)：奶牛场区用于汇集、暂存粪水、污水等的设施。 3.3 检查井(F inspection well)：定期观察粪水输运情况的井。 3.4 卧泥井(mud well)：井底布设卧泥槽的检查井，用于收集粪渣和污泥等固形物。 4 粪水储存设施技术要求 4.1 一般要求 粪水储运设施由集粪沟、集粪渠、集污池组成，钢筋混凝土浇筑，内壁底面光滑，底角宜为圆弧状，耐腐蚀、防渗漏、防冻胀，具体按照GB50069执行。规模化奶牛场采用干清粪工艺，工艺流程图见附录A。 4.2 集粪沟 应位于牛舍一端或中间，与牛舍长轴垂直，宜建于舍内。建于舍内应防止奶牛肢体损伤，建于舍外应防雨。做法应符合DB12/T785-2018第6章规定。 4.3 集粪渠 宜建于舍内，建于舍外应防雨。宽度宜1.8~2.4m，深度不大于2m，底面纵向坡度按照NY/T1169-2006 4.2.1条执行。 4.4 集污池 池体为方形或圆形，池深按GB/T26624-2011 5.3.4条执行。池长>20m时，池底底板和池壁厚度宜≥400mm和300mm；池长10~20m时，厚度≥300mm；池长<10m时，底板和池壁厚度分别≥300mm和250mm。长方形池体宜等距离分隔，设置钢筋混凝土隔墙，厚度≥150mm，隔墙上过水孔对角设置，孔径≤200mm。每个分隔池内墙上应固定橡胶护套钢筋爬梯，过水孔可设置防腐过水管，管伸至池底近隔墙一侧，与池底距离≤500mm。安装预留进水孔，底部标高高于过水孔，孔径符合GB/T26624-2011 6.2条要求，防止堵塞。池顶宜罩阳光板或混凝土盖板，预留观察口和排气孔，并配备匀浆污泥泵，定期清淤。 5 粪水输运设施技术要求 5.1 一般要求 由暗沟、暗管组成，连接集粪沟、集污池、检查井及卧泥井。内壁底面光滑，耐腐蚀、防渗漏、防冻胀，按GB50069执行。 5.2 暗管 宜采用水泥管或双壁波纹管。管道长度≤200m，内径≥300mm；长度>200m，内径≥500mm。管道交汇、转弯及管径坡度改变处应设置检查井或卧泥井，直线管道每隔25~30m应设置卧泥井，≤25m可设置检查井。铺设坡度≥0.5%。 5.3 暗沟 坚固、耐碾压，侧壁及底面应防渗漏，底角宜为圆弧状。
