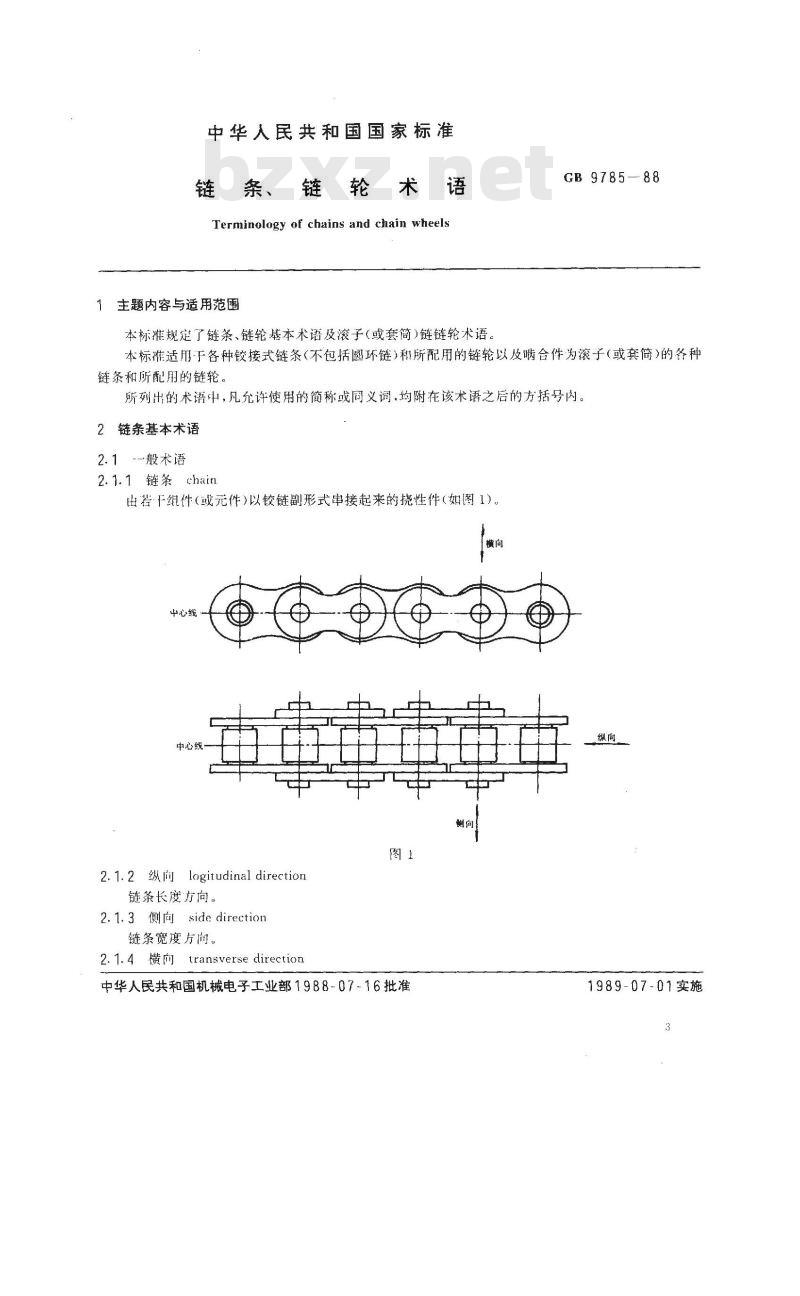

中华人民共和国国家标准
链条、
Terminology of chains and chain wheels1主题内容与适用范围
GB 9785-88
本标准规定了链条、链轮基本术语及滚子(或套简)链链轮术语本标准适用下各种铰接式链条（不包括圆环链）和所配用的链轮以及啮合件为滚子（或套筒）的各种链条和所配用的链轮。
所列出的术语中，凡允许使用的简称或同义词,均附在该术语之后的方括号内。2链条基本术语
2.1--般术语
2.1.1 链条 chain
出干组件（或元件)以铰链副形式串接起来的挠性件(如图1)。「横向
中心线
2.1.2 纵闸 logitudinal direction链条长度方向。
2.1.3 侧向 side direction
链条宽度方向。
2. 1.4 横闸 transverse direction中华人民共和国机械电子工业部1988-07-16批准1989-07-01实施
链条高度方向。
2.1.5中心线
centre line
GB9785 -88
链条伸直时，侧向中心平面与横向中心平面的交线2.2链条名称

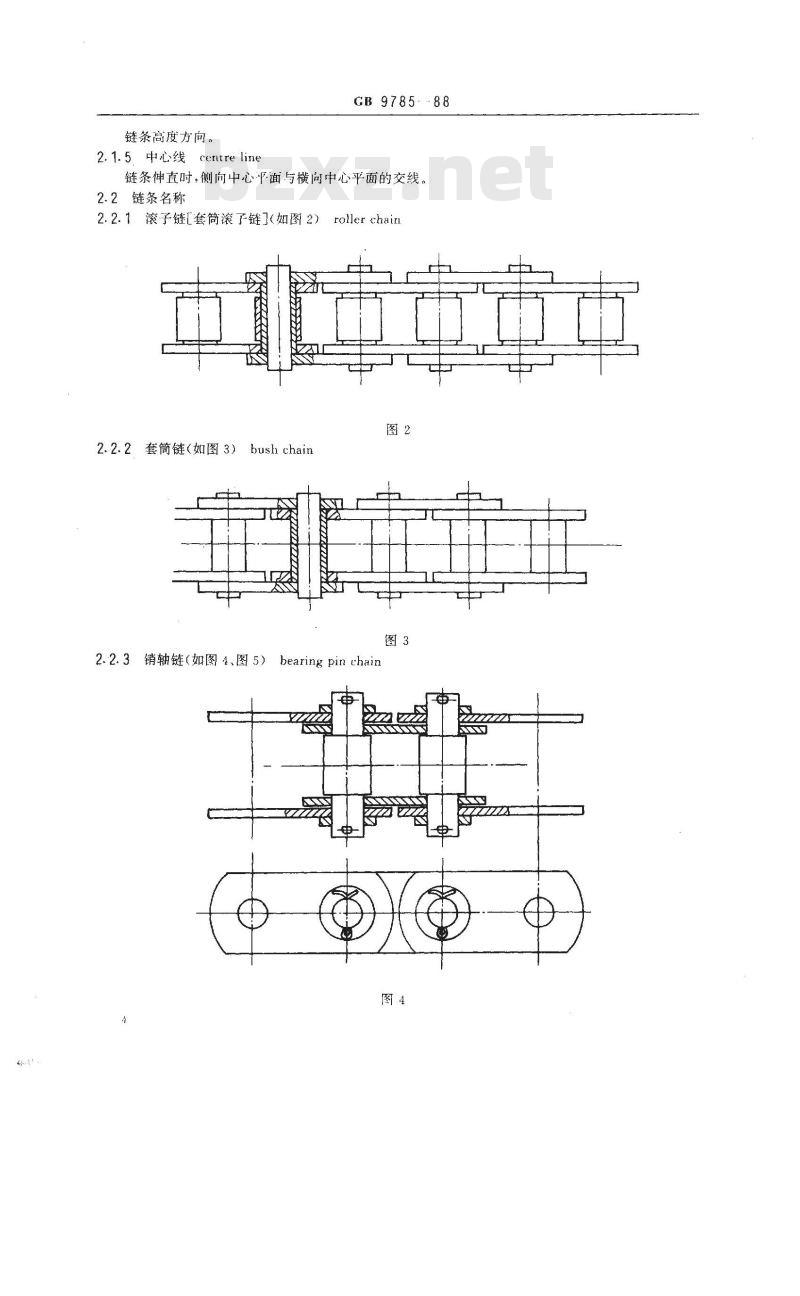

2.2.1滚子链［套筒滚了链（如图2）rollerchain2.2.2、套筒链（如图3）bushchain2.2.3销轴链（如图4、图5）bearing pin chain72

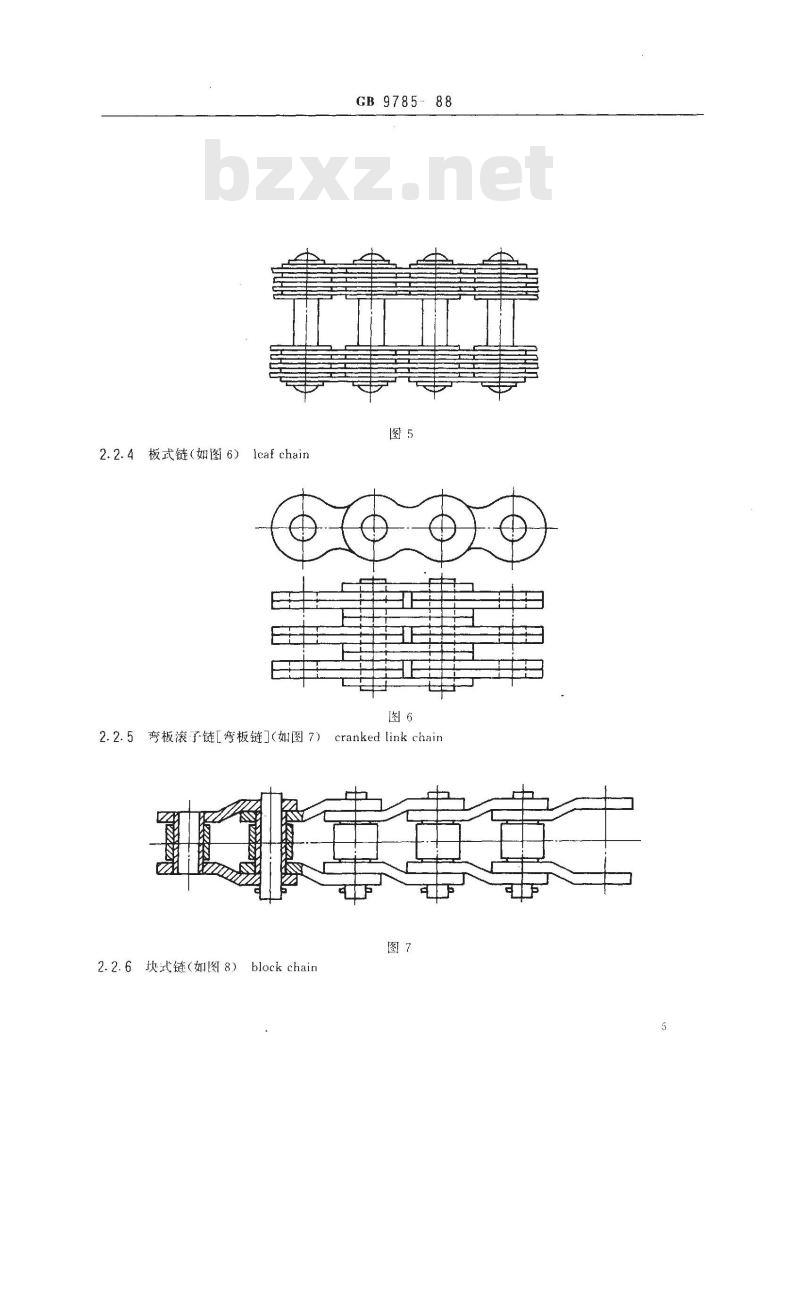

2.2.4板式链（如图6）leaf chainGB978588
2.2.5弯板滚子链［弯板链］（如图7）crankedlink chain图7
2.2.6块武链（如图8）block chainGB9785

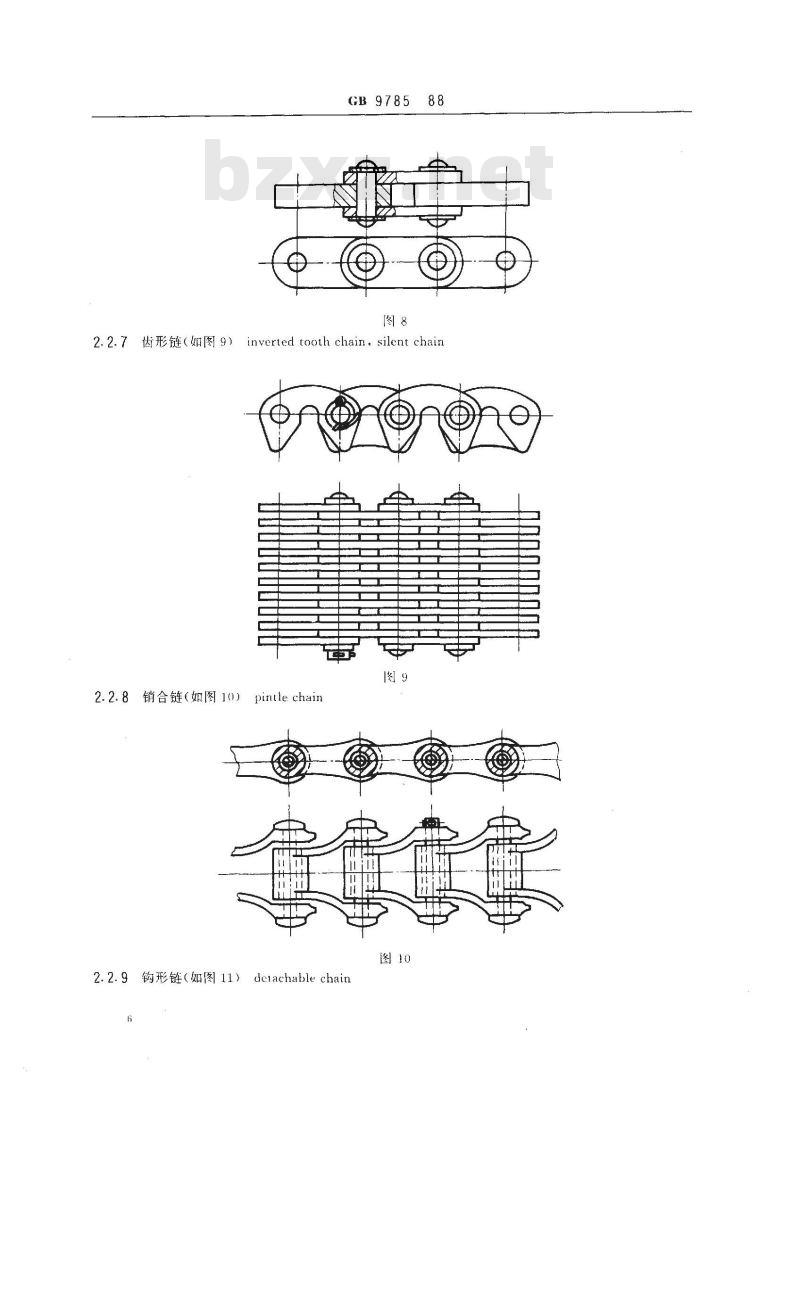

2.2.7齿形链（如图9）inverted tooth chain，silent chain图9
2.2.8销合链（如图10）pintlechain图10Www.bzxZ.net

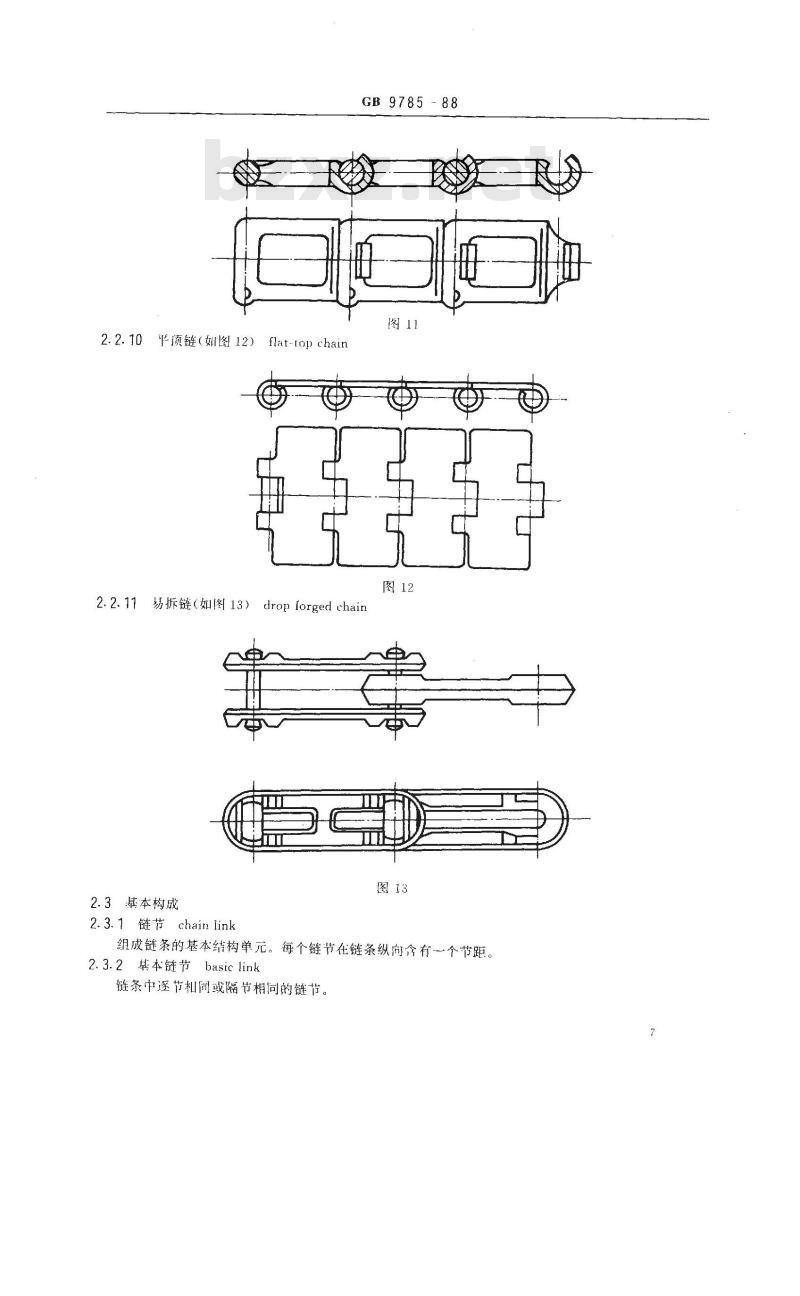

2.2.9钩形链（如图11）dciachable chain2.2.10乎顶链（如图12）flat-topchainGB9785-88
2.2.11易拆链（如图13）dropforgedchain2.3基本构成
2.3.1链节chain link
组成链条的基本结构单元。每个链节在链条纵向含有一个节距。2.3.2基本链节basic link
链条中逐节机同或隔节相同的链节。2.3.3接头链节joint link
链条两端易拆装的闭合连接的链节。2.3.4 附件链节 attachment link具有输送物料用元件的链节。
2.3.5止锁件fastener
GB9785-—88
为防止链节松脱，在链条侧端装设的限位元件。2.3.6 啮合件 rneshing component工作时链条上间链轮直接啮合的元件。2.4参数
2.4.1节距pitch
两相邻链节铰链副理论中心间的距离。2.4.2基本节距公称节距（p）normal pitch设计给定的节距。
2.4.3整链链节数（l,）numher of pitches in the strand of chain整挂链条的链节数。对于多排链，按单排计算。2.4.4整链总长（1）chain length整链链节数，与基本节距的乘积，即=Ip。2.4.5链基本长度（l.）normal length of strand of chain链段所含链节数n与基本节距p的乘积，即l。一np。2.4.6 侧弯半径(R） radius of side-bow在施加一定的测量力使链条侧向弯曲时：各铰链侧向中心所形成曲线的平均半径（如图14)。2.4.7链条通道高度（h）chain pathdepth图14
保证链条可自内穿过的通道的高度（如图15）。2.5链条精度
GB 9785 ---88
2.5.1 链长相对偏差 rclative deviatior of strand length链段测量长度.与基本长度l之差同基本长度1，之比值。即（,)/.。2.5.2节距相对偏差relative deviation of pitches测量节距。与基本节距之差同基本节距之比，即：（)/。2.5.3扭曲址wistangle
在沿纵向施加定的测址力且-端无扭转约束的条件下，链段两端链节侧向中心面之闻的扭转角。2.6链条的载荷
2.6.1极限拉伸载荷（Q）ultimate tensile strength拉伸试验时，链条破坏前所能承受的最大载荷。2.6.2最小极限拉伸载荷minimumultimatetensilestrength链条的极限拉仲载荷所必须达到的最小值。2.6.3持久极限载荷fatigue load拉伸疲劳试验时，链条所能长期承受而不发生疲劳破坏的最大载荷。2.6.4检验载荷proof loading
按标准规定，对链条进行非破坏性检验的载荷。2.6.5测量载荷
mearsuring load
测量尺寸参数时.为使元件正确就位、按标准规定所施加的载荷。3滚子(或套筒)链术语
3.1·般术语
3.1.1链段测量长度（.）
measuring length of strand of chain在测量载荷下，链段两端滚子（或套筒)同侧母线间的距离（如图16)。图16
3.1.2测量节距（p.）measuring pitch在测载荷下，相邻链节的滚子（或套简)侧母线间的距离（如图17）。3.1.3排距（）
transverse pitch
GB9785—88
双排及多排链中，相邻两排链条中心线间的距离（如图18）。图18
3.2类型
3.2.1短节距滚子链shori pitchroller chain基本节距力与滚子外径d\的比值小于2且滚子外径小于链板高度的滚子链。啮合件的外径。对于滚子链是滚子外径，对于套筒链是套筒外径。注：1）d
3.2.2双节距滚子链double pitch roller chain与短节距滚子链具有相同的销轴和套筒.而链条基本节距加长倍的滚子链（如图19）。1
GB 9785- 88
3.2.3长节距滚子链long pitch roller chain基本节距与滚子外径d，的比值大于2的滚了链。3.2.4单排链single strand chain仪含有排滚（或套筒)的链条（如图20)。图20
3.2.5双排链double strand chain含有两排并列滚（或套简）的链条（如图21）图21
3.2.6多排链multiple(triplex）strand chainGB9785-88
含有三排或三排以上并列滚子（或套筒）的链条（如图22）。3.3链节类型
3.3.7内链节
inner link
由套筒和链板过盈配合联结而成的链节（如图23)。图22
3.3.2外链节
outer link
由销轴和链板过盈配合联结而成的链节（如图24）。3.3.3连接链节connectinglink
GB9785-
链条两端均为内链节时所用的接头链节（如图25）。图25
3.3.4过渡链节cranked link，offest link88
GB 9785-88
链条·端为内链节，另一端为外链节时所用的接头链节（如图26）双
3.3.5复合过渡链节doublectanked link图26
由过渡链节和内链节组成的接头用的双链节（如图27)。自
3.4链条元件
3.4.1链板link plale
带孔的片状链条元件。
3.4.2内链板inner platc
内链节的链板（如图28）。
3.4.3外链板outcr plate
图 27
