中华人民共和国国家标准
通信用电感器和变压器磁芯
第二部分：分规范
电感器用磁性氧化物磁芯
Inductor and transformer coresfortelecommunications
Part 2: sectional specificationMagnetic oxide cores for inductor applications（可供认证用）
本标准等同采用IEC723-2QC250100《通信用电感器和变压器磁芯器用磁性氧化物磁芯》。
第一章范
1范围
GB9624-88
IEC723-2
QC250100
第二部分：分规范
本分规范规定了有质量评定的磁性氧化物磁芯的性能、额定值及检验要求。该磁芯至少由二个磁芯件构成一个基本闭合的磁路，供专用和通用电感器和调谐变压器使用。本分规范从总规范GB9623（IEC723-1)和基础规范GB9632(IEC367-1)中选取了适合于详细规范的试验方法。这些详细规范根据本分规范编制并符合相应空白详细规范的规定。本分规范包括的磁芯可与调节器一起使用，以便改变电感量而达到调谐。总
第二章
2总则
2.1有关文件
GB2421(IEC68-1）电工电子产品基本环境试验规程总则IEC68-2-1第二部分：各种试验-试验A：低温IEC68-2-2第二部分：各种试验-试验B：干热GB9630（IEC133）磁性氧化物制成的罐形磁芯及其附件的尺寸IEC205磁性零件有效参数的计算IEC226磁性氧化物制成的交叉形磁芯（X-磁芯）及其附件的尺寸GB9632(IEC367-1）通信用电感器和变压器磁芯的测量方法IEC367-2：第二部分起草性能规范的导则磁性氧化物零件外形缺陷规范的指南GB9634(IEC424）
SJ2744(IEC431）磁性氧化物制成的方形磁芯（RM-磁芯）及其附件的尺寸中华人民共和国电子工业部1987-11-09批准1989-02-01实施
GB9624—88
SJ2881（IEC525）磁性氧化物或铁粉制成的环形磁芯的尺寸GB9623（IEC723-1）通信用电感器和变压器磁芯第--部分：总规范2.2分类
磁芯按下列规定分类：
形状：例如罐形磁芯，X-磁芯，RM-磁芯a.
b.尺寸.例如18×11.X22.RM6.....C.类别（组合的电磁性能，例如温度系数和给定频率时的损耗）或材料等级。由于目前无现成的电磁性能系统分类的规定，所以每个详细规范应明确规定它所使用的类别，也可规定出合适的类别名称。
通常，详细规范应为一种形状，一个尺寸和一个类别的磁芯。第三章质量评定程序
3质量评定程序
3.1检验批的构成及试验方法
3.1.1各种试验应从GB9623（IEC723-1)第四章规定的试验中选取GB9623（IEC723-1)没有规定的试验，则应在详细规范中规定。3.1.2外观检查及尺寸测量可在配对前的磁芯件上进行，或在成套磁芯上进行。减落测量可在磁芯件上环绕线图进行（如果这些磁芯有中心孔），或者在成套磁芯上进行（无气隙的或有气隙的）。其他所有的试验应在成套磁芯上进行（见3.4条）。温度系数应在有气隙的成套磁芯上进行测量。只要可能，磁导率温度因数应在无气隙的成套磁芯上进行测量。
3.1.3当磁芯带有调节装置的固定件供货时，对调节装置的机械试验才适用。3.1.4电感试验线圈及损耗角正切或品质因数测量用的试验线圈应全面地予以规定；规定试验线圈时，可参照国家标准或国际标准。3.1.5对多于一个磁芯件构成的磁芯，夹紧力应按GB9632(IEC367-1)第4章来规定，但是，当制造厂规定了不同于上述标准规定的夹紧力时，应按制造厂的规定，如果需要，应给出施加力的细则（例如见IEC367-2的附录1)。
3.1.6样本中每种电感因数的试样数应近似地与金验批中各种电感因数的产品数量成比例，且不得将任何电感因数值的试样故意不进行试验。3.2鉴定批准检验
3.2.1当希望采用固定样本大小程序（见GB9623，IEC723-1第8条）获得鉴定批准时，应采用本规范3.3条给出的试验一览表。各试验的细则按质量一致性试验一览表（见3.4条）的规定。若空白详细规范含有的某些试验没有包括在本规范3.3条固定样本试验一览表中时，则应将这些试验加在相应的组里或者增列一个或若干个附加组，这时，试样总数（0组）应作相应调整。3.2.2当详细规范包括多于一种电感因数时，鉴定批准用样本应包括要求批准的磁芯电感因数范围的最高值、最低值和近似中间值的试样，这三种试样的数量大致相等。按照一般原则，对于鉴定批准各组（1、2组等）所用的样本应等同于质量一致性试验一览表相应组的样本。而且当样本中出现一个不合格品时，亦应允许接收。0组样本大小应为其他各组样本大小的总和再加两个，这两个试样一个用以替换0组可能出现的不合格品，另一个用以替换处置不当的试样。目前，带调节装置磁芯的鉴定批准尚无统一的程序。3.3固定样本大小鉴定批准试验一览表下列样本大小应用于进行鉴定批准试验。GB9624-88

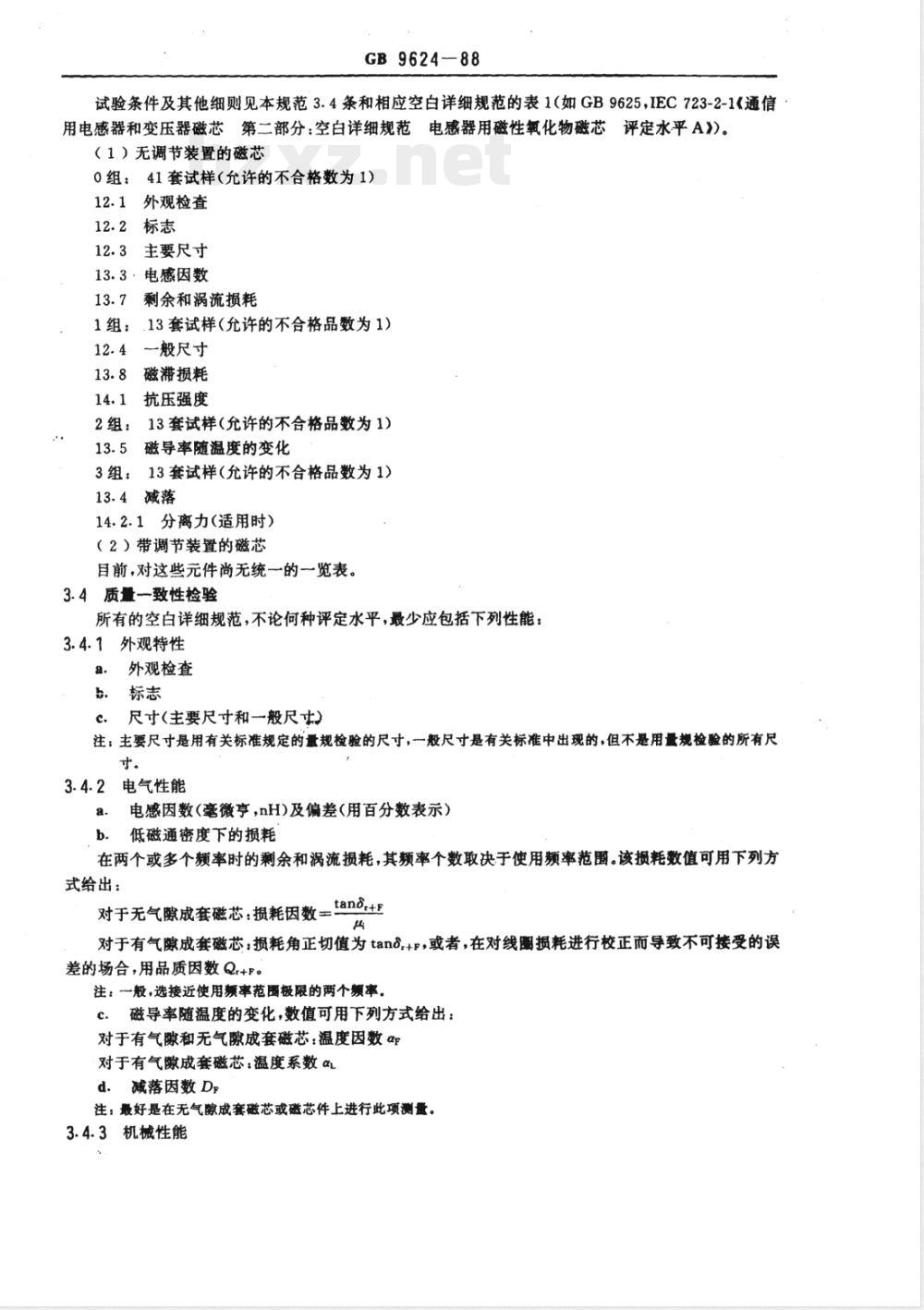

试验条件及其他细则见本规范3.4条和相应空白详细规范的表1（如GB9625，IEC723-2-1《通信用电感器和变压器磁芯第二部分：空白详细规范电感器用磁性氧化物磁芯评定水平A》)。（1）无调节装置的磁芯
0组：41套试样（允许的不合格数为1)12.1外观检查
12.2标志
12.3主要尺寸
13.3·电感因数
1组：
2组：
剩余和涡流损耗
.13套试样（允许的不合格品数为1）一般尺寸
磁滞损耗
抗压强度
13套试样（允许的不合格品数为1）磁导率随温度的变化
3组：
13套试样（允许的不合格品数为1）13.4
14.2.1分离力（适用时）
（2）带调节装置的磁芯
目前，对这些元件尚无统一的一览表。3.4质量一致性检验
所有的空白详细规范，不论何种评定水平，最少应包括下列性能：3.4.1外观特性
外观检查
尺寸（主要尺寸和一般尺寸）
注：主要尺寸是用有关标准规定的量规检验的尺寸，一般尺寸是有关标准中出现的，但不是用量规检验的所有尺寸。
3.4.2电气性能
a.电感因数（毫微亨，nH)及偏差(用百分数表示）b.低磁通密度下的损耗
在两个或多个额率时的剩余和涡流损耗，其频率个数取决于使用频率范围.该损耗数值可用下列方式给出：
对于无气隙成套磁芯：损耗因数=tano.tr对于有气隙成套磁芯：损耗角正切值为tano,+r，或者，在对线圈损耗进行校正而导致不可接受的误差的场合，用品质因数Qr+F。
注：一般，选接近使用频率范围极限的两个频率，c、磁导率随温度的变化，数值可用下列方式给出：对于有气和无气隙成套磁芯：温度因数g对于有气隙成套磁芯：温度系数αtd.减落因数 Dp

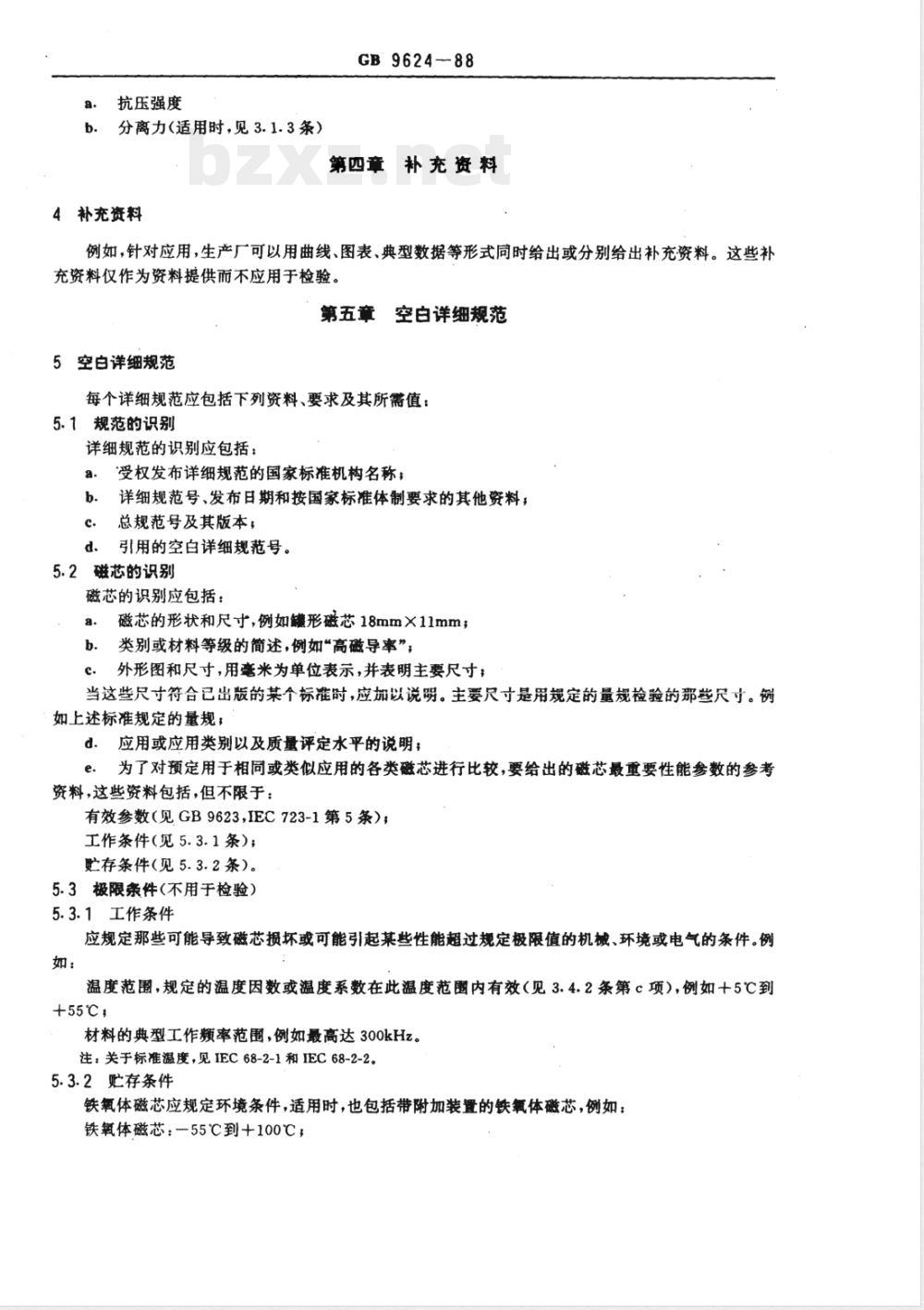

注：最好是在无气隙成套磁芯或磁芯件上进行此项测量。3.4.3机械性能
抗压强度
分离力（适用时，见3.1.3条）
4补充资料
GB9624-88
第四童补充资料
例如，针对应用，生产厂可以用曲线、图表、典型数据等形式同时给出或分别给出补充资料。这些补充资料仅作为资料提供而不应用于检验。第五章空白详细规范
5空白详细规范
每个详细规范应包括下列资料、要求及其所需值：5.1规范的识别
详细规范的识别应包括：
受权发布详细规范的国家标准机构名称；a.
详细规范号、发布日期和按国家标准体制要求的其他资料，b.
总规范号及其版本；
d.引用的空白详细规范号。
5.2磁芯的识别
磁芯的识别应包括：
磁芯的形状和尺寸，例如罐形磁芯18mm×11mm；类别或材料等级的简述，例如“高磁导率”；b.
外形图和尺寸，用毫米为单位表示，并表明主要尺寸；c.
当这些尺寸符合已出版的某个标准时，应加以说明。主要尺寸是用规定的量规检验的那些尺寸。例如上述标准规定的量规；
d应用或应用类别以及质量评定水平的说明；为了对预定用于相同或类似应用的各类磁芯进行比较，要给出的磁芯最重要性能参数的参考e.
资料，这些资料包括，但不限于：有效参数（见GB9623，IEC723-1第5条）工作条件（见5.3.1条）；
贮存条件（见5.3.2条）。
5.3极限条件（不用于检验）
5.3.1工作条件
应规定那些可能导致磁芯损坏或可能引起某些性能超过规定极限值的机械、环境或电气的条件。例如：
温度范围，规定的温度因数或温度系数在此温度范围内有效（见3.4.2条第c项），例如十5℃到+55℃.
材料的典型工作频率范围，例如最高达300kHz。注：关于标准温度，见IEC68-2-1和IEC68-2-2.5.3.2贴存条件
铁氧体磁芯应规定环境条件，适用时，也包括带附加装置的铁氧体磁芯，例如：铁氧体磁芯：一55℃到+100℃；GB9624-88

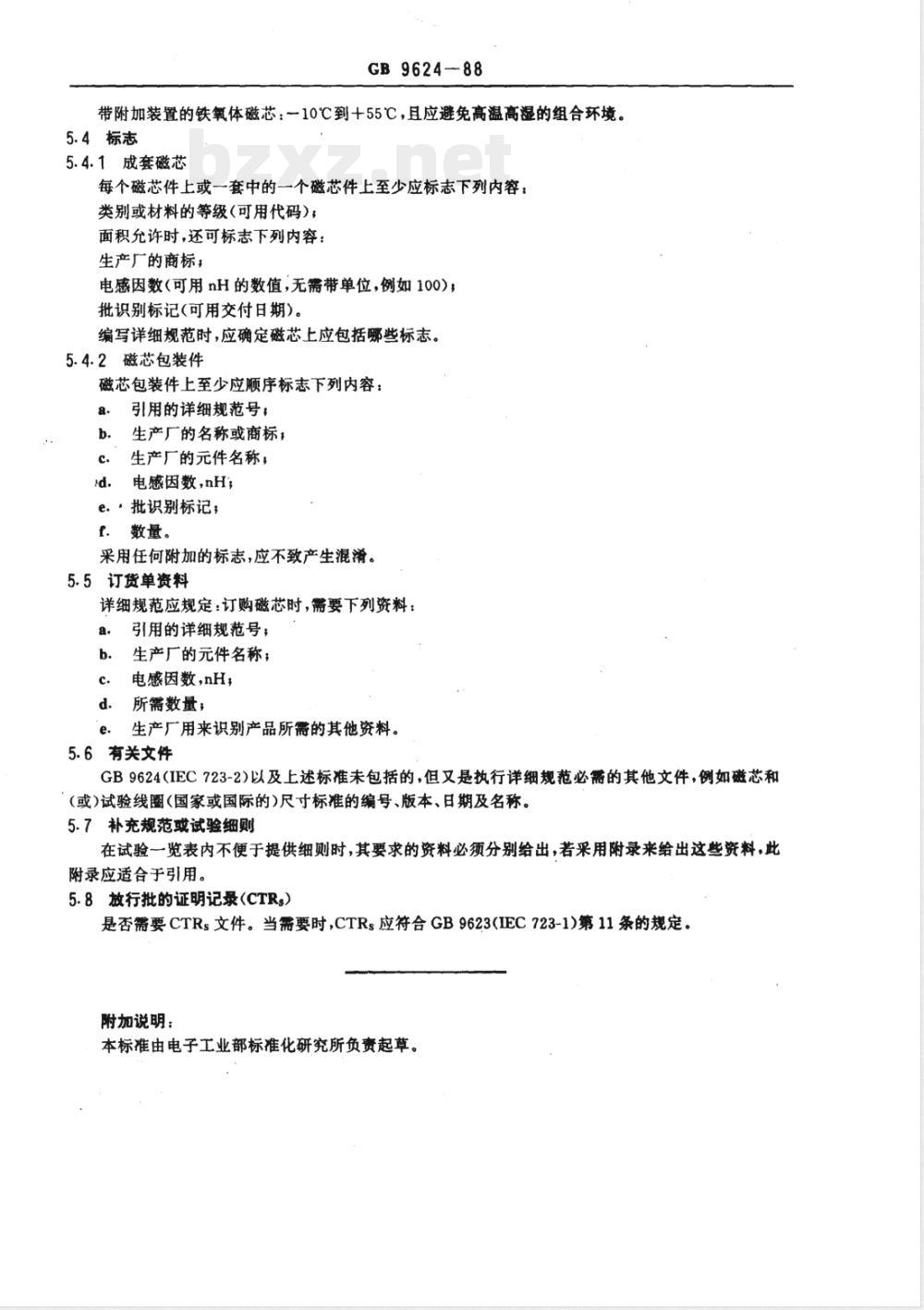

带附加装置的铁氧体磁芯：一10℃到+55℃，且应避免高温高湿的组合环境。5.4标志
5.4.1成套磁芯
每个磁芯件上或一套中的一个磁芯件上至少应标志下列内容，类别或材料的等级（可用代码）；面积允许时，还可标志下列内容：生产厂的商标；
电感因数（可用nH的数值，无需带单位，例如100)；批识别标记（可用交付日期）。编写详细规范时，应确定磁芯上应包括哪些标志。5.4.2磁芯包装件
磁芯包装件上至少应顺序标志下列内容：a.
引用的详细规范号：
生产厂的名称或商标；
生产厂的元件名称；
电感因数，nH
e.批识别标记；
t.数量。
采用任何附加的标志，应不致产生混滑。5.5订货单资料
详细规范应规定：订购磁芯时，需要下列资料：a.
引用的详细规范号：
生产厂的元件名称；
电感因数，nH，
所需数量；
生产厂用来识别产品所需的其他资料。5.6有关文件
GB9624(IEC723-2)以及上述标准未包括的，但又是执行详细规范必需的其他文件，例如磁芯和（或）试验线圈（国家或国际的）尺寸标准的编号、版本、日期及名称。5.7补充规范或试验细则
在试验一览表内不便于提供细则时，其要求的资料必须分别给出，若采用附录来给出这些资料，此附录应适合于引用。
5.8放行批的证明记录（CTR）
是否需要CTRs文件。当需要时，CTRs应符合GB9623(IEC723-1)第11条的规定。附加说明：
本标准由电子工业部标准化研究所负责起草。bzxz.net
