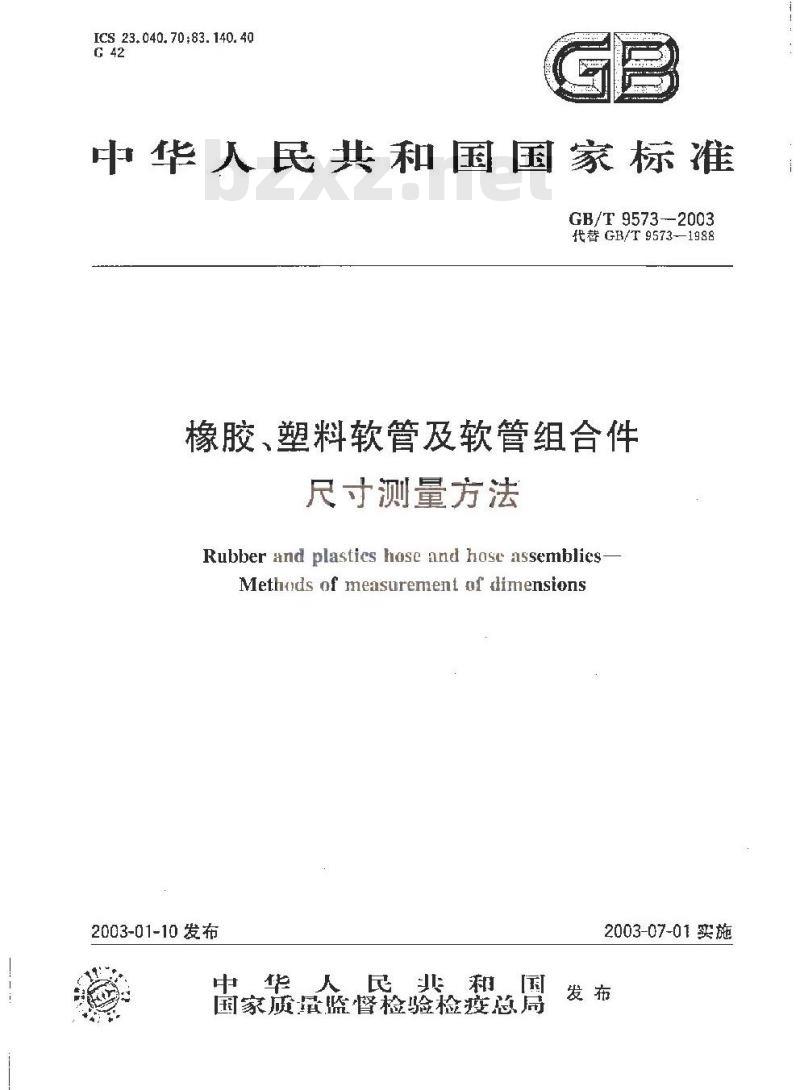

【国家标准(GB)】 橡胶、塑料软管及软管组合件尺寸测量方法

ICS23.040.70;83.140.40
中华人民共和国国家标准
GB/T9573--2003
代替GB/T9573--1988
橡胶、塑料软管及软管组合件
尺寸测量方法
Rubber and plastics hose and host assembliesMethods of measurement of dimensions2003-01-10发布
中华人民共和国
国家质量监督检验检总局
2003-07-01实施
GB/T9573—2003

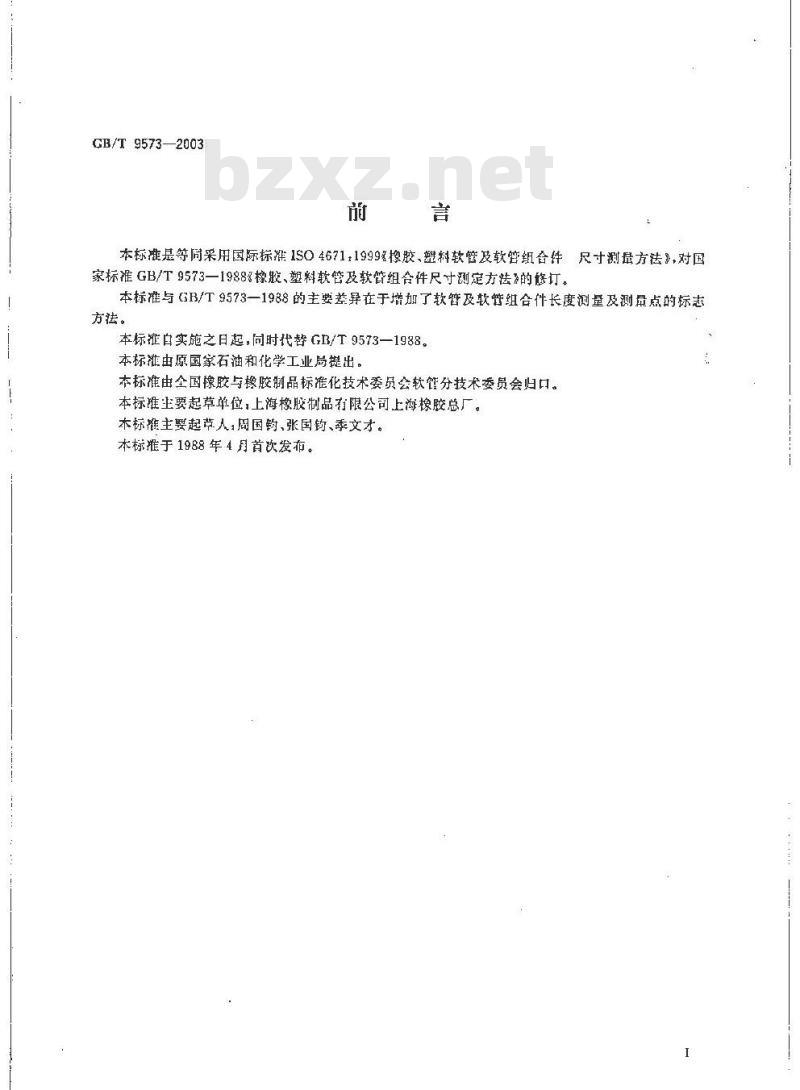

本标准是等同采用国际标准1SO4671：1999橡胶、塑料软管及软管组合件尺寸测量方法》，对国家标准GB/T9573—1988橡胶、塑料软管及软管组合件尺寸测定方法》的修订。本标准与GB/T9573—1988的主要差异在于增加了软管及软管组合件长度测量及测量点的标志方法。
本标准自实施之日起，同时代替GB/T9573—1988。本标准由原国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口。本标准生要起草单位，上海橡胶制品有限公可上海橡胶总厂。木标主娶起节人，周国钧、张国钧、季文才。本标准于1988年4月首次发布。
GB/T 9573—2003

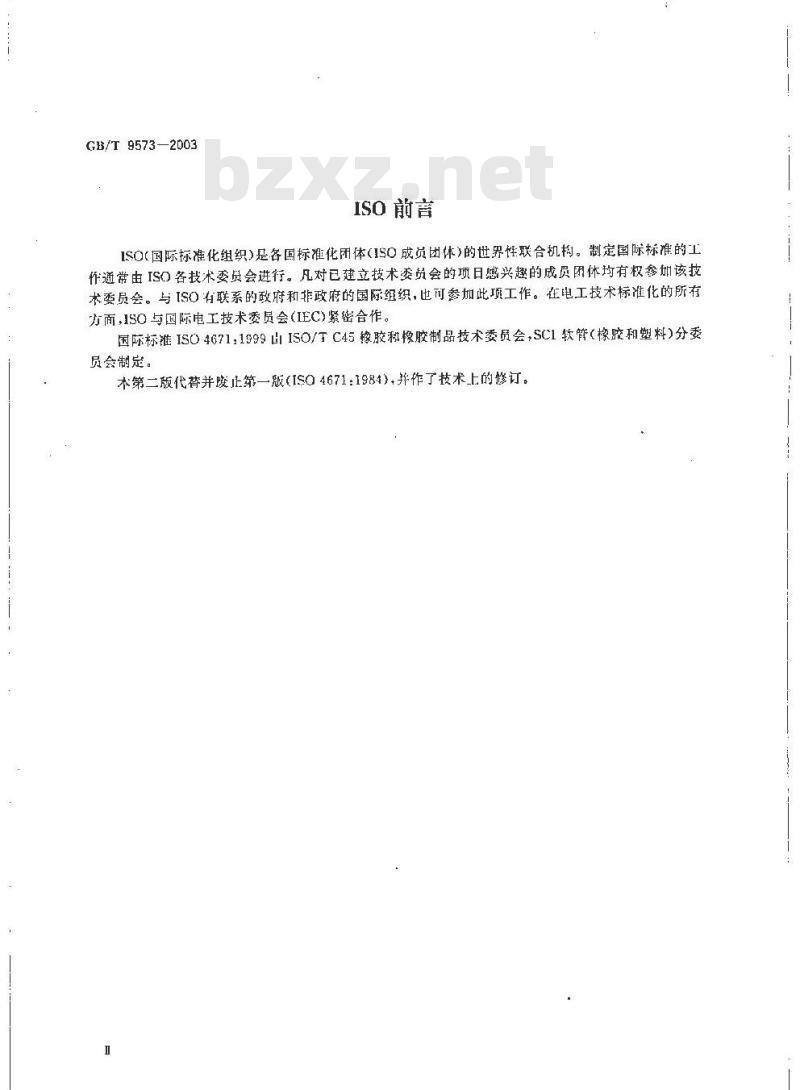

ISO前言
ISO（国际标准化组织)是各国标准化团体（ISO成员团体）的世界性联合机构。制定国际标准的工作通常由ISO各技术委员会进行。凡对已建立技术委会的项日感兴趣的成员团体均有权参加该技术委员会。与ISO有联系的政府和非政府的国际组织，也可参加此项工作。在电工技术标准化的所有方面，ISO与国际电工技术委员会（IEC)紧密合作。国际标准ISO46711999山ISO/TC45橡胶和橡胶制品技术委员会，SC1软管（橡胶和塑料）分委员会制定。
本第二版代替并度止第一版（ISO4671：1984），并作了技术上的修订。中华人民共和国国家标准

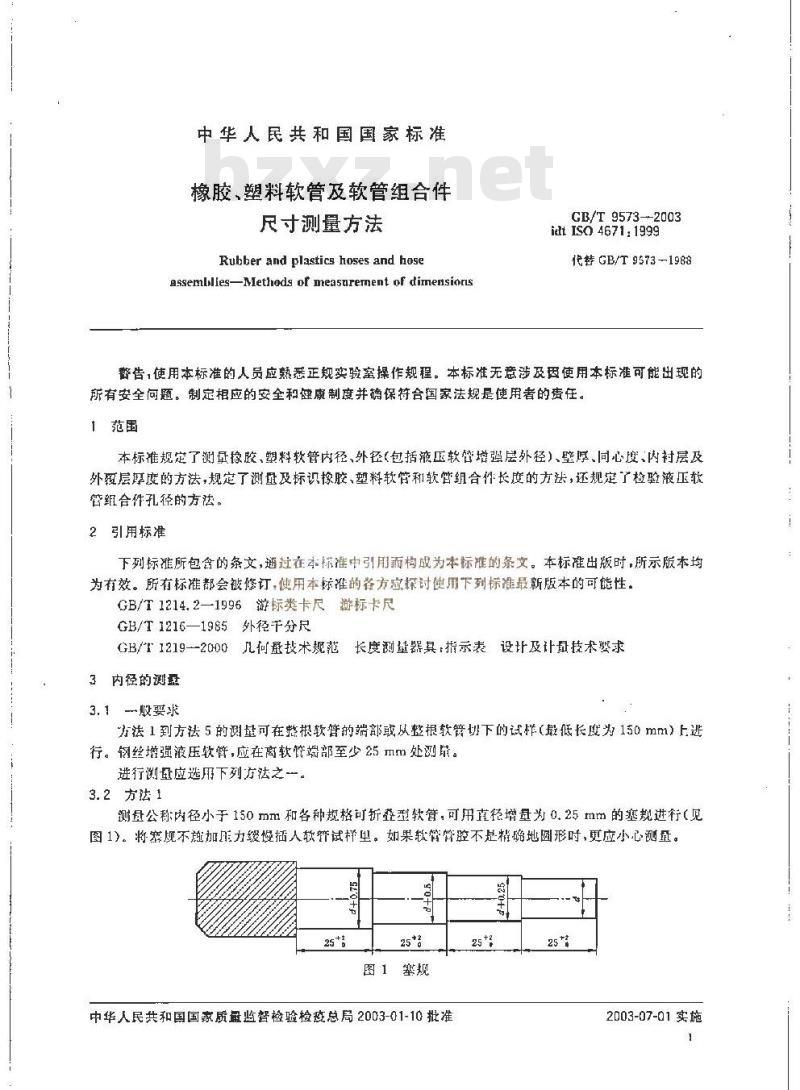

橡胶胺、塑料软管及软管组合件尺寸测量方法
Rubber and plastics hoses and hoseassemllles-Methods of measurement of dimensionsGB/T 9573--2003
idtISO4671:1999
代替GB/T9573-1988
警告，使用本标准的人员应熟悉正规实验密操作规程。本标准无意涉及迅使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1范围
本标推规定了测量橡胶、塑料软管内径、外径（包括液压软管增强层外径）、壁厚、同心度、内衬层及外覆层厚度的方法，规定了测量及标识橡胶、塑料软管和软管组合件长度的方法，还规定了检验液压软管组合件孔径的方法。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标谁的条文。本标难出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1214.2—1996游标类卡尺游标卡尺GB/T1216—1985外径千分尺
GB/T1219--2000几何量技术规范长度测墅器具，指示表设计及计母量技术要求3内径的测量
3.1般要求
方法1到方法5的测量可在整根软管的端部或从整根软管切下的试样（最低长度为150mm）上进行。钢丝增强液压软管，应在离软管端部至少25mm处测量。进行量应选用下列方法之一。
3.2方法1
测量公称内径小于150mm和各种规格可折叠型软管，可用直径增量为0.25mm的塞规进行（见图1)。将塞规不随加压力缎燥插人软替试杆型。如果软管管腔不是精确地圆形时，更应小心测量。go
图1塞规
中华人民共和国国家质盘监督检验检疫总局2003-01-10批准25 t
2003-07-01实施

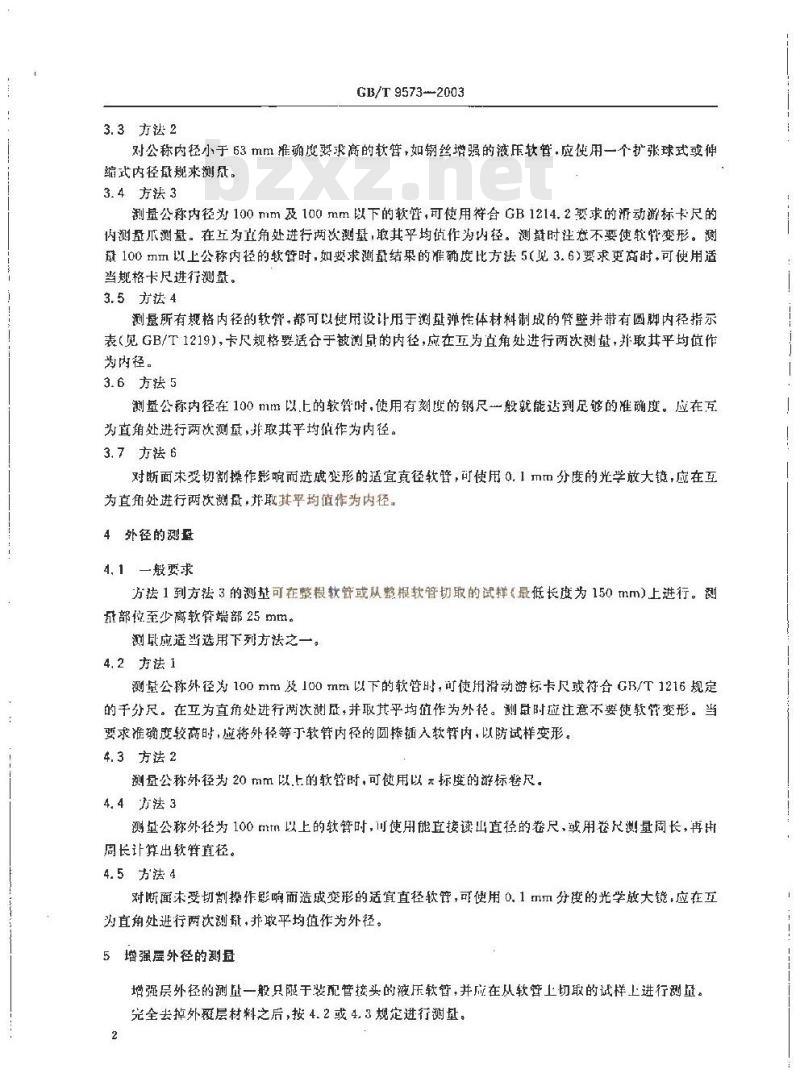

3.3方法2
GB/T95732003
对公称内轻小于63mm准确度婴求高的软管，如钢丝增强的液压软管应使用一个扩张球式或伸缩式内径量规来测摄。
3.4方法3
测量公称内径为100mm及100mm以下的软管，可使用符合GB1214.2要求的滑动游标卡尺的内测量瓜测量。在左为直角处进行两欲测量，取其乎均值作为内径。测时注意不要使软管变形。测100Иm以上公称内径的软替时，如要求测量结果的准确度比方法5(见3.6）要求更高时，可使用适当规格卡尺进行测量。
3.5方法4
测最所有规格内径的软臂都可以使用设让用于测盐弹性体材料制成的管壁并带有圆脚内径指示表（见GB/T1219)，卡尺规格要适合于被测卧的内径，应在互为直角处进行两次测量，并取其平均值作为内径。
3.6方法5
测量公称内径在100们m以上的软臂时，使用有刻度的钢尺一般就能达到足够的准确度。应在互为直角处进行两饮测量，并取其平均值作为内径。3.7方法6
对断面未受切割操作影响而选成延形的适宜真径软皆，可使用0.1mm分度的光学放大镜，应在互为直角处进行两饮测盘，并取其平均值作为内径。4外径的测
4.1一般要求
方法1到方法3的测可在整根软管或从整根软管切取的试样（最低长度为150mm）上进行。测证部位至少离软臂端部25mm。
测最应适当选用下列方法之一。4.2方法1
测量公称外径为100mm及100mm以下的软管时，可使用滑动游标卡尺或符合GB/T 1216规定的千分尺。在互为直角处进行两次测质，并取其平均值作为外稳。测时应注意不要使软管变形。当要求准确度较高时，应将外径等于软管内径的圆捧插人软臂内，以防试样变形。4.3方法2
测量公称外径为20mm以.上的软管时，可使用以元标度的游标卷尺。4.4方法3
测量公称外为100n以上的软管时，可使用能真接读出真径的卷尺，或用卷尺测量周长，再用周长计算出较管直径。
4.5为法4
对断面末受切割操作影响而造成变形的适宜直径软管，可使用0.1mm分度的光学放大镜，应在五为直角处进行两次测，并取平均值作为外径。5增强层外径的剩量
增强层外径的测置一般只限于装配管接头的液压软管，并应在从软管上切取的试样上进行别量。完全去掉外爱层材料之后，按4.2或4.3规定进行测量。2
6整厚的测量
6.1一般要求
GB/T 9573-2003
当需要知道整厚时，通常以取外径与内径之差的一半来计算。或者使用下列方法之一直接測最壁厚。6.2方法1
用滑动游标卡尺测量，测盈时注意不要因弧度影响造成误差。6.3方法2
用带有可与软管内表而相接触的圆形测量头的于分尺或用类似图2所示装置进行测量。1
1—软管：
2-软誉支撑物或支座：
3一指示表的测盘轴
4一软管最小长度 30 mm)。
d=3 mm,当软管内轻不赶过6 mm吋；d=6mm，当软管内径超过6mm时，图2用指示表测软警整厚的适用裴登6.4方法3
用适用于测量弹性材料的、带有圆形压脚的测厚下分尺测甚，6.5方法4
用分度为0.1mm的光学放大镜测量。7同心度的测盘
一般要求
同心度是软管内径和外径的最高和最低读数之间差的度最。这些读数应采用下列方法之一来测量。所有读数处应在离软管试样端部至少15 mm处读取。7.2方法1
将软管试样安装在一根外径等于软管内径的芯轴上，芯轴的端部支撑在V型势块上。使用千分表测出沿软管圆周上高低读数之间的最大偏差值。7.3方法2bZxz.net
使用带有可与软管内表面相接触的圆形测五头干分表或用类似图2所示仪器，对于公称内径为63mm及63mm以上的软管，应沿软管圆周按45间隔取八个读数，对公称内径小于63mm的软管，应沿软管圆周按90间隔取四个读数。3
8内衬层和外短层厚度的测量
GB/T9573—2003
8.1方法1
8.1.1取一段长约50mm的软售试样，并在其两端标出直径，两端直径标记应相互垂直（见图3a)，8.1.2将战样切成相等长度的段，然后将每段沿标出直径纵向划开两等份（见图3b和见图3c）所标的直径
b）切成两段的试样
图3内胶层和外胶层厚度的测量
纵切成的舒…半试样
8.1.3用分度为0.1mm的光学放大镜测量软管切开部分八个纵向切边的每边上段搏部分的内衬层利外夏层厚度。
8.1.4记录和计算这八个测鼠值的平均值，即为内村层及外覆层的原度。8.1.5当外覆层呈波纹状时，应测量最薄处，8.2法 2
8.2.1测量从征何型别的软管上所截取的内村层和外要层的厚度，都可以用刻度0.02mm，带有直径3mm~10nm.能施加22kPa士5kPa压力的狂脚的标准厚度计进行测量。8.2.2测量贴近编织或缠绕增强层的内衬层或外夏层的厚度时，取其两次厚度测最的平均值，其中一次测耳值应从刚好廉去缩织层或缠绕层波纹的试样获得。记录取自间隔90°两个试样读数的平均值。测最贴近织物增强虚的内村层或外覆层的厚度时，应测最刚好磨去用纺物增强层引起的皱纹的试厚度。记录取门间隔90°两个试样读数的平均值。8.3方法3
当对钢丝增强软管规定了最大外爱尽厚度时，外覆厚度应采用怖有例形压脚的下分表测深规进行阅形压脚应于软管乎行放置，横跨从软管外夏层.上切的12.5mm～25mm宽的条所形成的凹摘.测量外胶层的壁厚。将一根圆捧放人软管孔腔中，以保证使偏差降至最小。记录沿厕周测量最大和最小读数。
9长度的测蛋及测量点的标志
9.1长度的測是
对长度在20m及20m以下的软管，使用有刻度的钢卷尺进行测量。对长度在20m以上的软管，用一把带刻度的钢卷尺或一个轮型测量仪进行测量。所有测疑应在软管呈直线状，且在末受拉伸的状态下进行。9.2测整点
9.2.1未装有管接头的软管
测定切制长度两末满间的软管长度。9.2.2装有管接头的软节
标出软管组合件长度的测乱点。图4到图9示出了典型的管接头及如何标识不间测量点的方法。4
GB/T9573—2003
图4誉接头间外露软管的长度
图5管接头（阴螺纹）芯杆端部开始的长度图6弯形管接头(90\)芯托中心线开始的长度图7弯形管接头《大于90\)芯杆中心线开始的长度图8管接头（阳螺纹）芯杆端部开始的长度图9从鼓形管接头中心线开始的长度未在图4到图9中示出的带管接头的软管组合件.应按照结头按装者数据对接头测乱点进行标识，
10软管组合件内径检验（过球试验）本项试验适用于端部装有暂接头的软管纽合件，用来确认整个组合件的内径（包括由于安装管接头引起的凸起或收缩部分>是否小于规定数值。本项试验是通过测量一个规定尺寸的试验球能否顺利通过组合来完成的。注，建议软管规范应规定所用试验球的尺寸，该尺寸应选用标准滚珠求规格，而不是标出公称内径的百分数，因为后老通带会导致试验的规格不标准，而且这种球是不导役到的，5
11试验报告
试验报告应包括下列适用的内容，本国家标雄的编号，
CB/T9573—2003
所试验软管或软管组合件的详细说明，试验H期：
内径，包括所用方法和测得的各个读数；外径，包括所用方法和测得的各个读数；增强层外径，包括所用方法和测得的各个读数：壁厚，包括所用方法和测得的各个读数；同心度，包括所用方法和得的各个读数；内衬层厚度，包括所用方法和测得的各个读数！外层厚度，包括所用方法和测待的各个读数；软管或软替组合件的长度，包括所用方法和测点：过球试验所用球的规格，以及该球是否能够顺利地通过软管组合件，1
