【煤炭行业标准(MT)】 矿灯短路保护装置

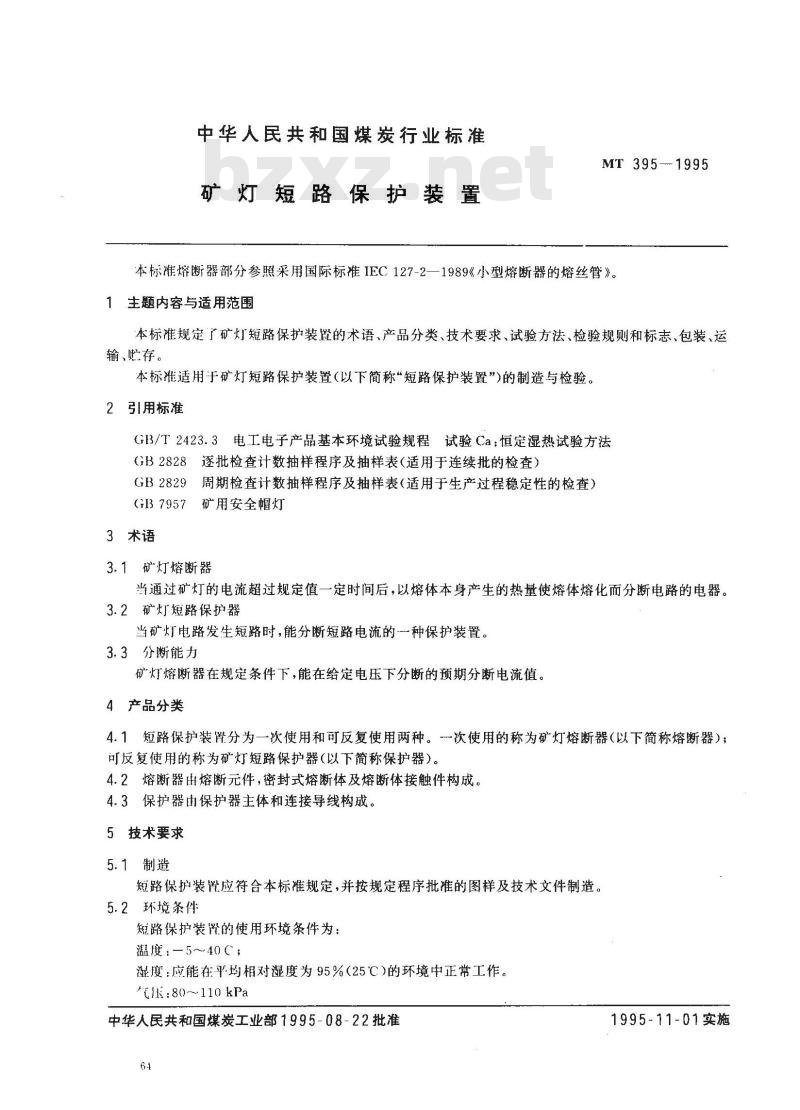

中华人民共和国煤炭行业标准
矿灯短路保护装置
MT 395-1995
本标准熔断器部分参照采用国际标准IEC127-2—1989《小型熔断器的熔丝管》。1主题内容与适用范围
本标准规定了矿灯短路保护装置的术语、产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标适用于矿灯短路保护装置（以下简称“短路保护装置”)的制造与检验。2引用标准
GB/T2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）（GB37957矿用安全帽灯
3术语
3.1矿灯熔断器
当通过矿灯的电流超过规定值一定时间后，以熔体本身产生的热量使熔体熔化而分断电路的电器。3.2矿灯短路保护器
当矿灯电路发生短路时，能分断短路电流的一种保护装置。3.3分断能力
矿灯熔断器在规定条件下，能在给定电压下分断的预期分断电流值。4产品分类
4.1短路保护装置分为一次使用和可反复使用两种。次使用的称为矿灯熔断器（以下简称熔断器）;；可反复使用的称为矿灯短路保护器（以下简称保护器）。4.2熔断器出熔断元件，密封式熔断体及熔断体接触件构成。4.3保护器由保护器主体和连接导线构成。5技术要求
5.1制造
短路保护装置应符合本标准规定，并按规定程序批准的图样及技术文件制造。5.2环境条件
短路保护装置的使用环境条件为：温度：—5～40C;
湿度：应能在平均相对湿度为95%(25℃)的环境中正常工作。：80~110kPa
中华人民共和国煤炭工业部1995-08-22批准64
1995-11-01实施

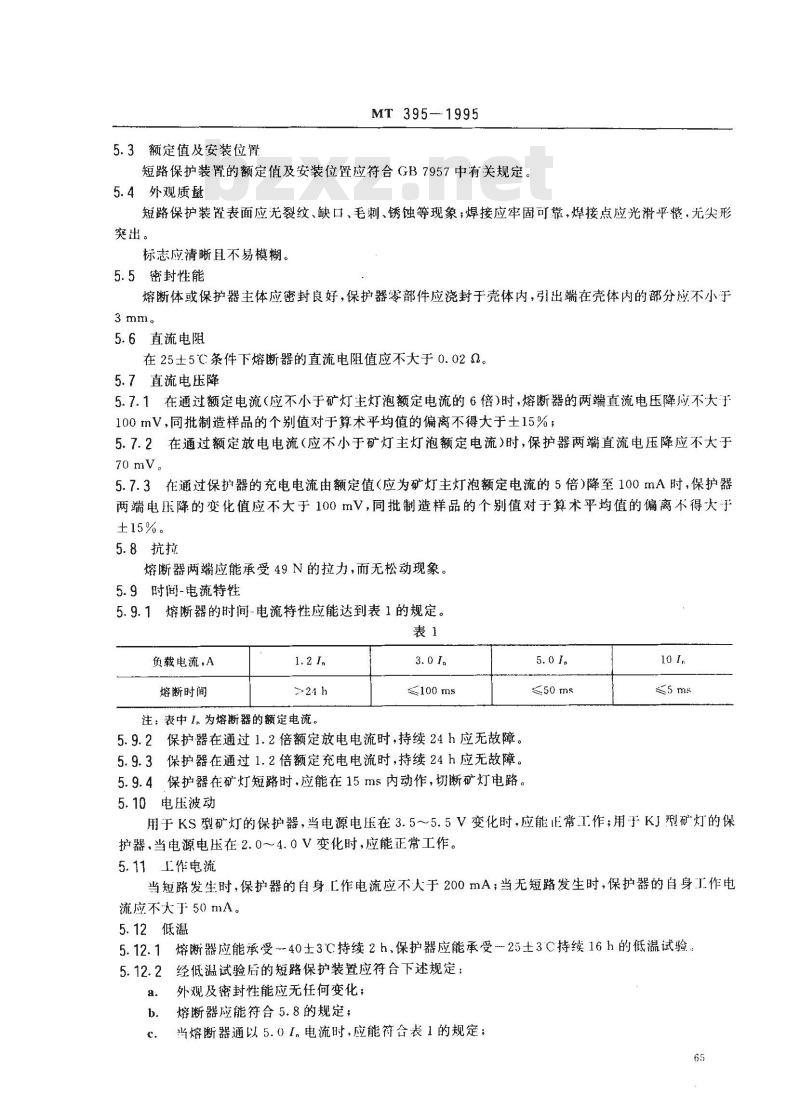

5.3额定值及安装位置
MT 395-1995
短路保护装置的额定值及安装位置应符合GB7957中有关规定。5.4外观质量
短路保护装置表面应无裂纹、缺口、毛刺、锈蚀等现象；焊接应牢固可靠，焊接点应光滑平整，无尖形突出。
标志应清晰且不易模糊。
5.5密封性能
熔断体或保护器主体应密封良好，保护器零部件应浇封于壳体内，引出端在壳体内的部分应不小于3mm。
5.6直流电阻
在25士5℃条件下熔断器的直流电阻值应不大于0.02α。5.7直流电压降
5.7.1在通过额定电流（应不小于矿灯主灯泡额定电流的6倍）时，熔断器的两端直流电压降应不大于100mV，同批制造样品的个别值对于算术平均值的偏离不得大于土15%；5.7.2在通过额定放电电流（应不小于矿灯主灯泡额定电流）时，保护器两端直流电压降应不大于70 mV。
5.7.3在通过保护器的充电电流由额定值（应为矿灯主灯泡额定电流的5倍）降至100mA时，保护器两端电压降的变化值应不大于100mV，同批制造样品的个别值对于算术平均值的偏离不得大于±15%。
5.8抗拉
熔断器两端应能承受49N的拉力，而无松动现象。5.9时间-电流特性
5.9.1熔断器的时间-电流特性应能达到表1的规定。表1
负载电流，A
熔断时间
注：表中I、为熔断器的额定电流。3.01.
≤100ms
5.9.2保护器在通过1.2倍额定放电电流时，持续24h应无故障。5.9.3保护器在通过1.2倍额定充电电流时，持续24h应无故障。5.9.4保护器在矿灯短路时，应能在15ms内动作，切断矿灯电路。5.01.
≤50ms
5.10电压波动
用于KS型矿灯的保护器，当电源电压在3.5～5.5V变化时，应能正常I作；用KJ型矿灯的保护器，当电源电压在2.0~4.0V变化时，应能正常工作。5.11工作电流
当短路发生时，保护器的自身.工作电流应不大于200mA；当无短路发生时，保护器的自身I作电流应不大于50mA。
5.12低温
5.12.1熔断器应能承受40士3℃持续2h，保护器应能承受一25±3C持续16h的低温试验5.12.2经低温试验后的短路保护装置应符合下述规定：外观及密封性能应无任何变化；a.
熔断器应能符合5.8的规定；
当熔断器通以5.01.电流时，应能符合表1的规定；65
保护器应能符合5.9.4的规定。

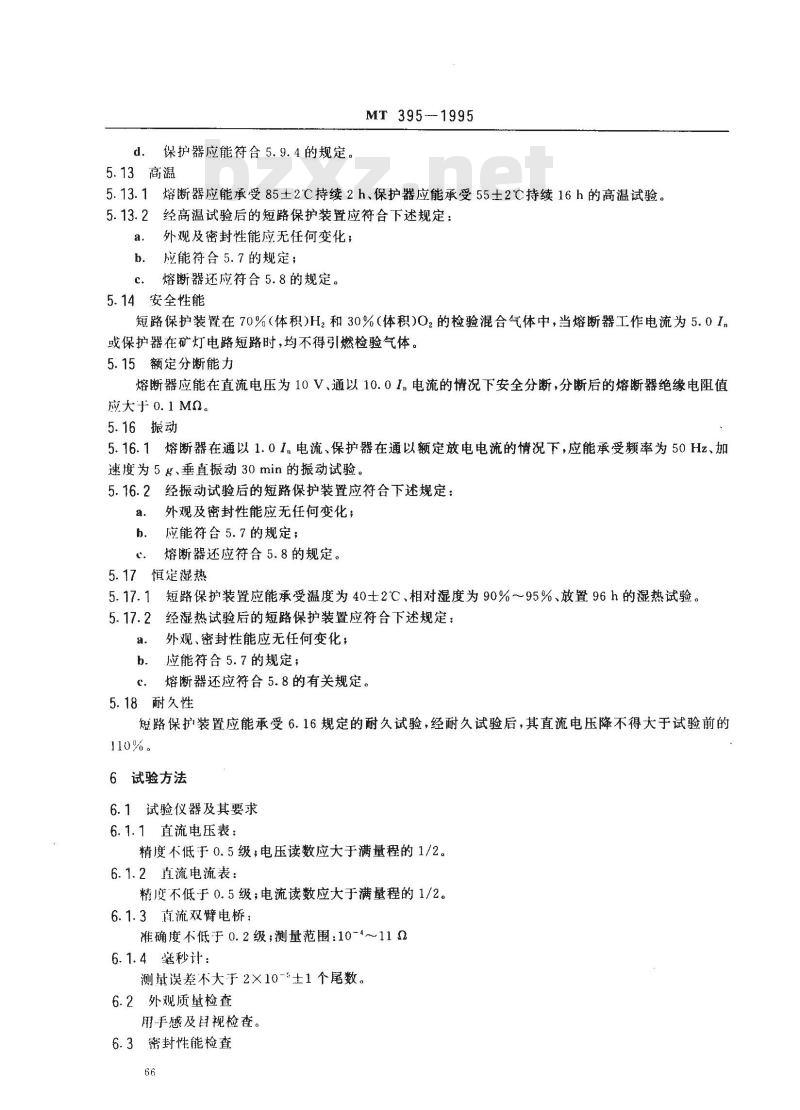

5.13高温
MT 395---1995
熔断器应能承受85土2℃持续2h、保护器应能承受55士2℃持续16h的高温试验。5.13.1
经高温试验后的短路保护装置应符合下述规定：a.
外观及密封性能应无任何变化；应能符合5.7的规定；
熔断器还应符合5.8的规定。
5.14安全性能
短路保护装置在70%（体积)H2和30%（体积)02的检验混合气体中，当熔断器工作电流为5.01，或保护器在矿灯电路短路时，均不得引燃检验气体。5.15额定分断能力
熔断器应能在直流电压为10V、通以10.01，电流的情况下安全分断，分断后的熔断器绝缘电阻值应大于0.1MQ。
5.16振动
5.16.1熔断器在通以1.01.电流、保护器在通以额定放电电流的情况下，应能承受频率为50Hz、加速度为5g、垂直振动30min的振动试验。5.16.2经振动试验后的短路保护装置应符合下述规定：a.
外观及密封性能应无任何变化；应能符合5.7的规定；
熔断器还应符合5.8的规定。
5.17恒定湿热
短路保护装置应能承受温度为40士2℃、相对湿度为90%～95%、放置96h的湿热试验。经湿热试验后的短路保护装置应符合下述规定：外观、密封性能应无任何变化；应能符合5.7的规定；
熔断器还应符合5.8的有关规定。5.18耐久性
短路保护装置应能承受6.16规定的耐久试验，经耐久试验后，其直流电压降不得大于试验前的110%。
6试验方法
6.1试验仪器及其要求
6.1.1直流电压表：
精度不低于0.5级；电压读数应大于满量程的1/2。6.1.2直流电流表：
精度不低于0.5级；电流读数应大于满量程的1/2。6.1.3直流双臂电桥：
准确度不低于0.2级；测量范围：10-4～11Q6.1.4毫秒计：
测误差不大于2×10-5±1个尾数。6.2外观质量检查
用手感及目视检查。
6.3密封性能检查
用手感及目视检查。
6.4直流电阻值测定
MT395-1995
用直流双臂电桥测量短路保护装置两端的电阻值。6.5直流电压降测定
以额定电流通过短路保护装置，测其两端电压降，在电压降的变化每分钟小于1mV时，取其读数。6.6抗拉试验
将熔断器的一端固定，另一端悬吊一个质量为5kg的重物，历时1min，用手感及目视检查。6.7时间-电流特性试验

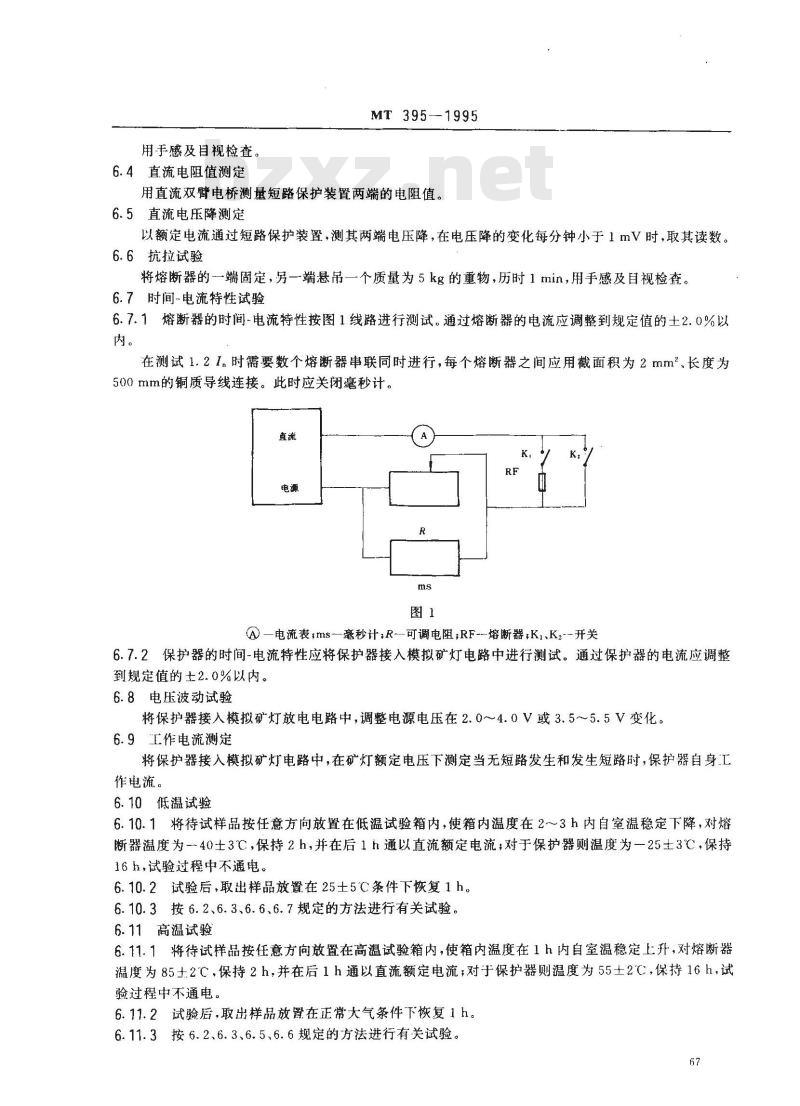

6.7.1熔断器的时间-电流特性按图1线路进行测试。通过熔断器的电流应调整到规定值的土2.0%以内。
在测试1.21,时需要数个熔断器串联同时进行，每个熔断器之间应用截面积为2mm2、长度为500mm的铜质导线连接。此时应关闭毫秒计。直流
①—电流表，ms—毫秒计?R---可调电阻;RF--熔断器;KiK2….开关6.7.2保护器的时间-电流特性应将保护器接入模拟矿灯电路中进行测试。通过保护器的电流应调整到规定值的士2.0%以内。免费标准下载网bzxz
6.8电压波动试验
将保护器接入模拟矿灯放电电路中，调整电源电压在2.0～4.0V或3.5～5.5V变化。6.9工作电流测定
将保护器接入模拟矿灯电路中，在矿灯额定电压下测定当无短路发生和发生短路时，保护器自身工作电流。
6.10低温试验
6.10.1将待试样品按任意方向放置在低温试验箱内，使箱内温度在2~~3h内自室温稳定下降，对熔断器温度为40±3℃，保持2h，并在后1h通以直流额定电流；对于保护器则温度为一25士3℃，保持16h，试验过程中不通电。
6.10.2试验后，取出样品放置在25士5℃条件下恢复1h。6.10.3按6.2、6.3、6.6、6.7规定的方法进行有关试验。6.11高温试验
6.11.1将待试样品按任意方向放置在高温试验箱内，使箱内温度在1h内自室温稳定上升，对熔断器温度为85十2℃，保持2h，并在后1h通以直流额定电流，对于保护器则温度为55士2℃，保持16h，试验过程中不通电。
6.11.2试验后，取出样品放置在正常大气条件下恢复1h。6.11.3按6.2、6.3、6.5、6.6规定的方法进行有关试验。67

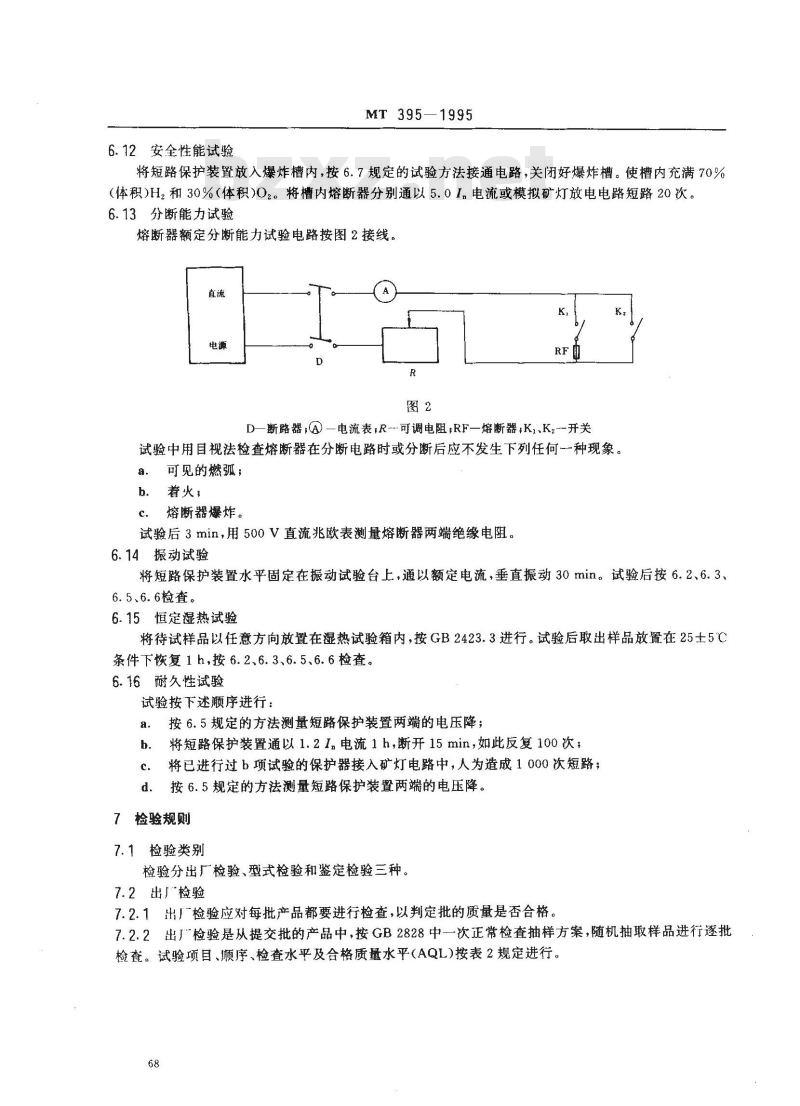

6.12安全性能试验
MT 395—1995
将短路保护装置放入爆炸槽内，按6.7规定的试验方法接通电路，关闭好爆炸槽。使槽内充满70%（体积)H，和30%（体积)O2。将槽内熔断器分别通以5.01，电流或模拟矿灯放电电路短路20次。6.13分断能力试验
熔断器额定分断能力试验电路按图2接线。直流
D—断路器;?—电流表,R--可调电阻;RF一熔断器;K,、K2--开关试验中用目视法检查熔断器在分断电路时或分断后应不发生下列任何一种现象。a.
可见的燃弧；
着火；
熔断器爆炸。
试验后3min，用500V直流兆欧表测量熔断器两端绝缘电阻。6.14振动试验
将短路保护装置水平固定在振动试验台上，通以额定电流，垂直振动30min。试验后按6.2、6.3，6.5、6.6检查。
6.15恒定湿热试验
将待试样品以任意方向放置在湿热试验箱内，按GB2423.3进行。试验后取出样品放置在25土5C条件下恢复1h，按6.2、6.3、6.5、6.6检查。6.16耐久性试验
试验按下述顺序进行：
按6.5规定的方法测量短路保护装置两端的电压降；a.
将短路保护装置通以1.21电流1h，断开15min，如此反复100次；h.
将已进行过b项试验的保护器接入矿灯电路中，人为造成1000次短路；c
按6.5规定的方法测量短路保护装置两端的电压降。d.
7检验规则
7.1检验类别
检验分出厂检验、型式检验和鉴定检验三种。7.2出厂检验
7.2.1出厂检验应对每批产品都要进行检查，以判定批的质量是否合格。7.2.2出厂检验是从提交批的产品中，按GB2828中一次正常检查抽样方案，随机抽取样品进行逐批检查。试验项目、顺序、检查水平及合格质量水平（AQL)按表2规定进行。68
试验项目
外观质量
密封性能
直流电压降
时间-电流特性
MT 395-—1995
技术要求
注：①时间-电流特性只测5.9.1中的1.21.和5.01.和5.9.4。②序号4和5采用同一样本。
检查水平
一般检查水平！
—般检查水平！
-般检查水平1
特殊检查水平
合格质量水平（AQL）
7.2.3对判为不合格的产品，退回按不合格项目进行100%的挑剔后，再次提交复查，复查按GB2828规定的加严检查一次抽样方案进行，复查仍不合格，则该批产品为不合格产品，不得出广。7.3型式检验
有下列情形之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；正式生产时，定期或积累一定产量后，应周期性进行一次检验；产品停产一年后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。型式检验应定期从出厂检验合格的某个批或若干批中抽取样品进行检查，以判定生产过程的稳7. 3. 2
定性是否符合规定。
7.3.3先将抽取样品的全部按表2的1～3项进行100%检查，若发现有不合格品应以合格品换取，并将样品按电压降值的递减次序连续编号。然后熔断器按表3、保护器按表4的规定和顺序进行型式检验。
组序别号
试验项目
直流电阻
时间-电流特性
额定分断能力
耐久性
技术要求
试验周期
（月）
样本大小和
判别数组
Ac=1 Re-2
Ac=0 Re=l
Ac--0 Re=l
试样编号
17~~26
MT 395--1995
7.3.4型式检验后应根据不合格质量水平和判别水平确定的抽样方案，用GB2829中4.11.2规定的方法判断合格或不合格，只有按所确定的全部抽样方案判断是合格的，才最终判该型式检验所代表的产品合格。
组序别号
试验项目
直流电阻
时间～电流特性
电压波动
工作电流
耐久性
技术要求
试验周期
（月）
7.3.5不合格产品必须消除缺陷后再经试验合格方能出厂8标志、包装、运输、贮存
8.1标志
样本大小和
判别数组
Ac=0 Re=1
Ac-1 Re=2
Ac-0 Re=1
在短路保护装置外部明显处，须设置清晰永久的商标或厂名、额定电流等标志。包装盒上应有下列标志：
制造厂的厂名和商标，
短路保护装置的型号、数量；
包装H期。
包装箱外壁应有下列标志：
产品名称、型号及数量；
出广日期；
外形尺寸：长×宽×高（mm）)；毛重，kg，
“小心轻放”、“注意防潮”等字样或标志；制造厂名；
合格证号。
短路保护装置干燥盒。
试样编号
短路保护装置用盒包装后再装在干燥的箱内。箱内壁应衬防潮纸，空隙外应用不易吸潮的软性8.2.1
物质垫实，箱盖下应放置装箱单。8.2.2随同每箱产品供应的技术文件如下：产品合格证：
b．产品使用说明书。
8.3运输
短路保扩装暨在运输过程中不许受剧烈机械冲撞和曝晒雨淋，严防摔掷、翻滚、重压。8.4购存
MT395-1995
短路保护装置应贮存在0～40℃的干燥、清洁及通风良好无腐蚀性介质的仓库内。贮存年限不超过两年。
附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会电器设备分会归口。本标准由煤炭科学研究总院上海分院负责起草。本标准主要起草人杨炳和、汪长平。本标准由煤炭科学研究总院上海分院负责解释。71
