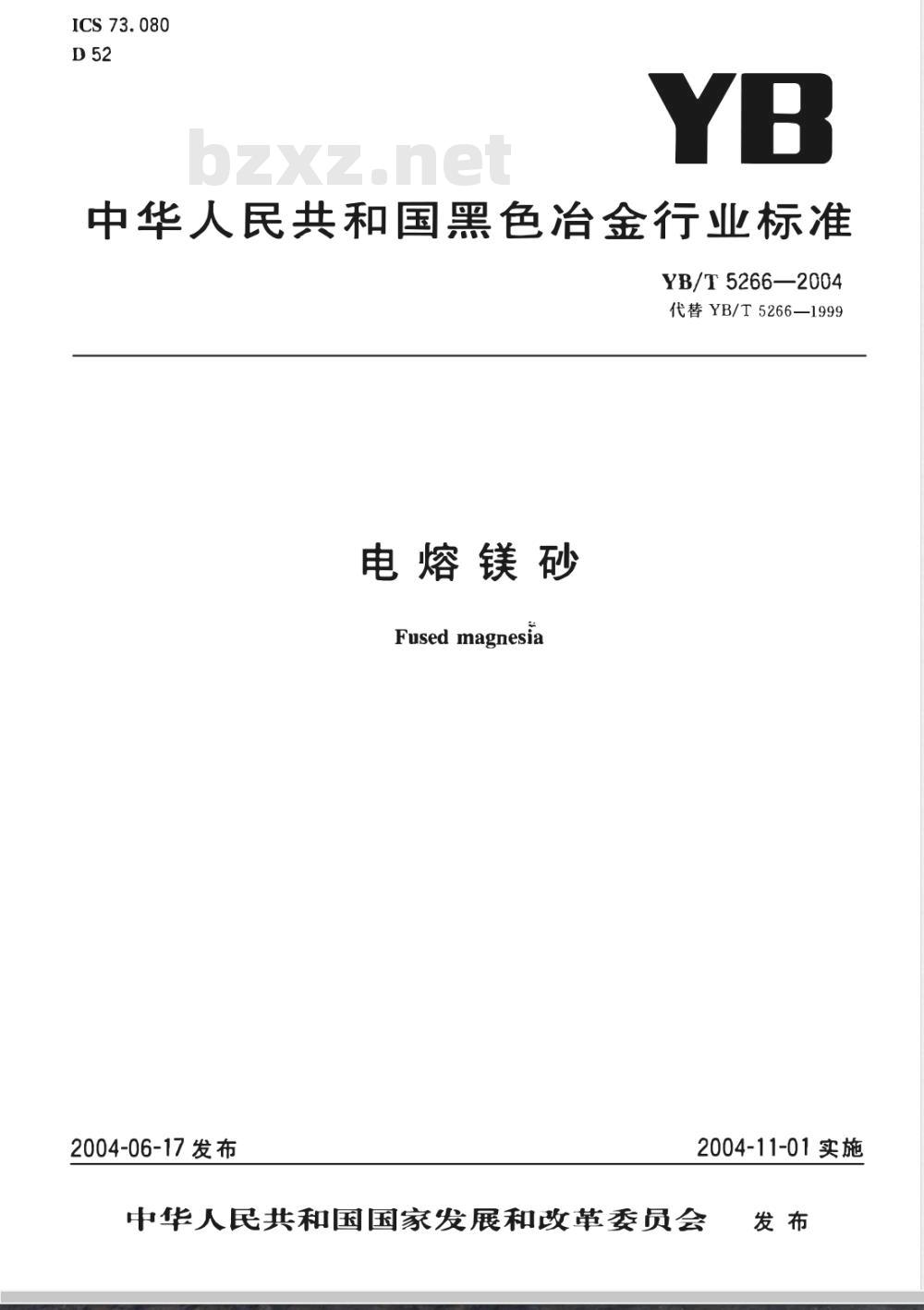

【冶金行业标准(YB)】 电熔镁砂

ICS 73. 080
中华人民共和国黑色冶金行业标准YB/T5266—2004
代替YB/T5266—1999
电熔镁砂
Fused magnesia
2004-06-17发布
2004-11-01实施
中华人民共和国国家发展和改革委员会发布

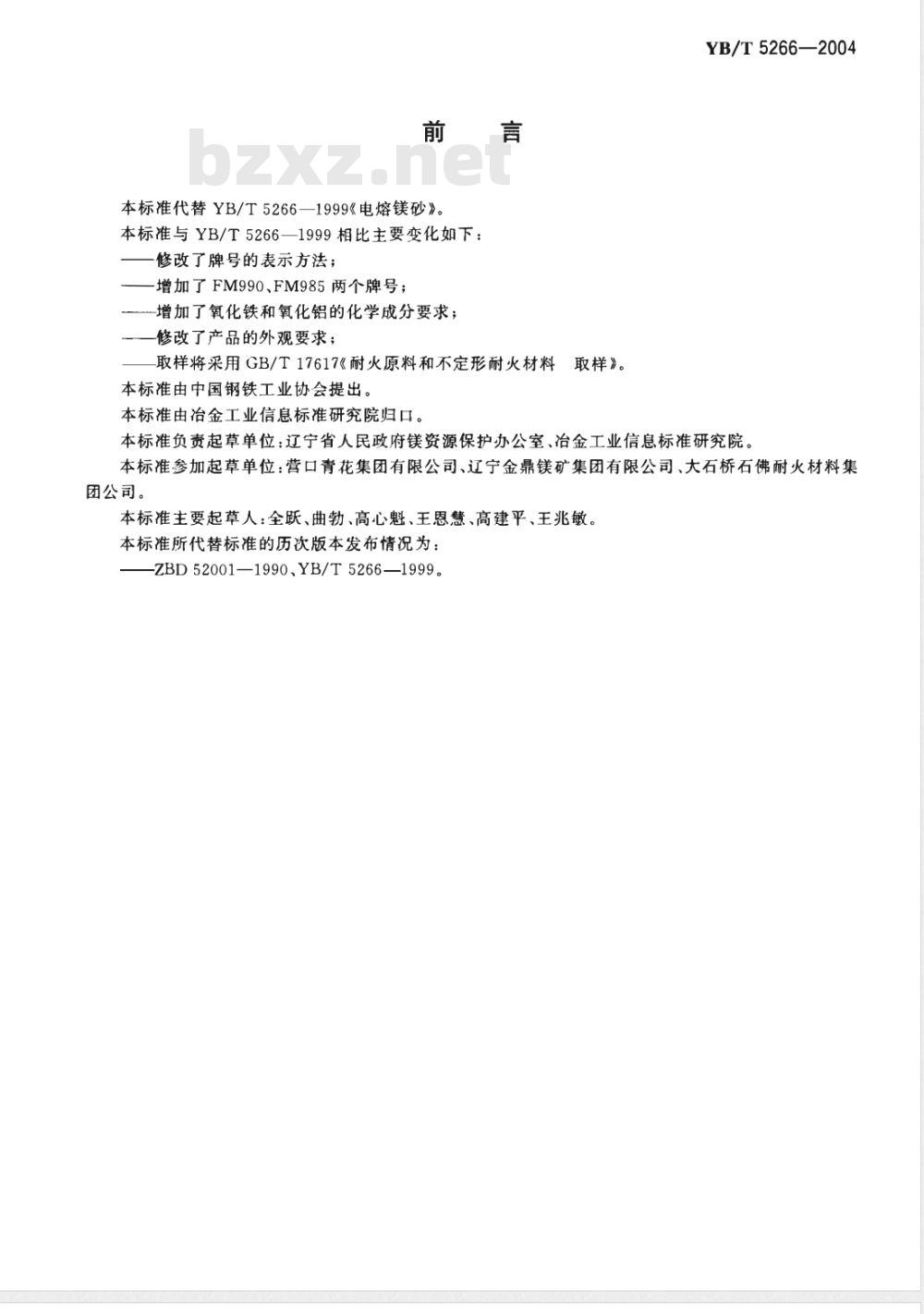

本标准代替YB/T5266—1999《电熔镁砂》。本标准与YB/T5266—1999相比主要变化如下：修改了牌号的表示方法；
一增加了FM990、FM985两个牌号；增加了氧化铁和氧化铝的化学成分要求；—一修改了产品的外观要求；
取样将采用GB/T17617《耐火原料和不定形耐火材料取样》。本标准由中国钢铁工业协会提出。本标准由冶金工业信息标准研究院归口。YB/T5266—2004
本标准负责起草单位：辽宁省人民政府镁资源保护办公室、冶金工业信息标准研究院。本标准参加起草单位：营口青花集团有限公司、辽宁金鼎镁矿集团有限公司、大石桥石佛耐火材料集团公司。
本标准主要起草人：全跃、曲勃、高心魁、王恩慧、高建平、王兆敏。本标准所代替标准的历次版本发布情况为：ZBD52001—1990、YB/T5266—1999。1范围

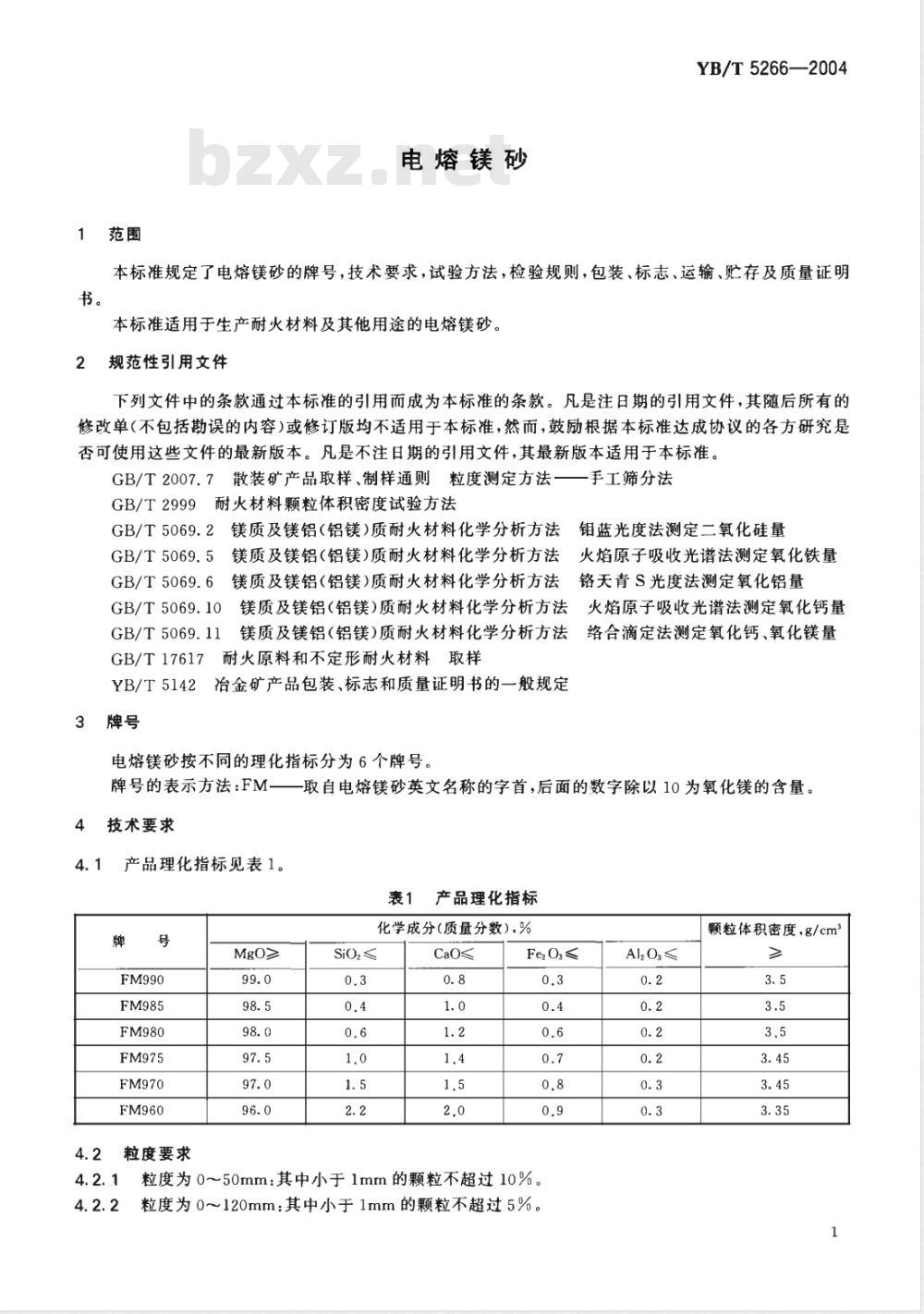

电熔镁砂
YB/T5266—2004
本标准规定了电熔镁砂的牌号，技术要求，试验方法，检验规则，包装、标志、运输、存及质量证明书。
本标准适用于生产耐火材料及其他用途的电熔镁砂。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。散装矿产品取样、制样通则粒度测定方法一一手工筛分法GB/T 2007.7
GB/T2999耐火材料颗粒体积密度试验方法GB/T5069.24
镁质及镁铝（铝镁）质耐火材料化学分析方法钼蓝光度法测定二氧化硅量GB/T 5069.5
GB/T5069.6
GB/T 5069.10
GB/T5069.11
镁质及镁铝（铝镁)质耐火材料化学分析方法火焰原子吸收光谱法测定氧化铁量镁质及镁铝（铝镁)质耐火材料化学分析方法铬天青S光度法测定氧化铝量镁质及镁铝（铝镁）质耐火材料化学分析方法火焰原子吸收光谱法测定氧化钙量镁质及镁铝（铝镁）质耐火材料化学分析方法络合滴定法测定氧化钙、氧化镁量耐火原料和不定形耐火材料取样GB/T17617bzxz.net
YB/T5142冶金矿产品包装、标志和质量证明书的一般规定3
电熔镁砂按不同的理化指标分为6个牌号。牌号的表示方法：FM-
技术要求
产品理化指标见表1。
粒度要求
取自电熔镁砂英文名称的字首，后面的数字除以10为氧化镁的含量。表1
产品理化指标
化学成分（质量分数），%
Fe2 Os≤
粒度为0～50mm：其中小于1mm的颗粒不超过10%。粒度为0~120mm：其中小于1mm的颗粒不超过5%。4.2.2
Al2O≤
颗粒体积密度，g/cm3
YB/T5266—2004

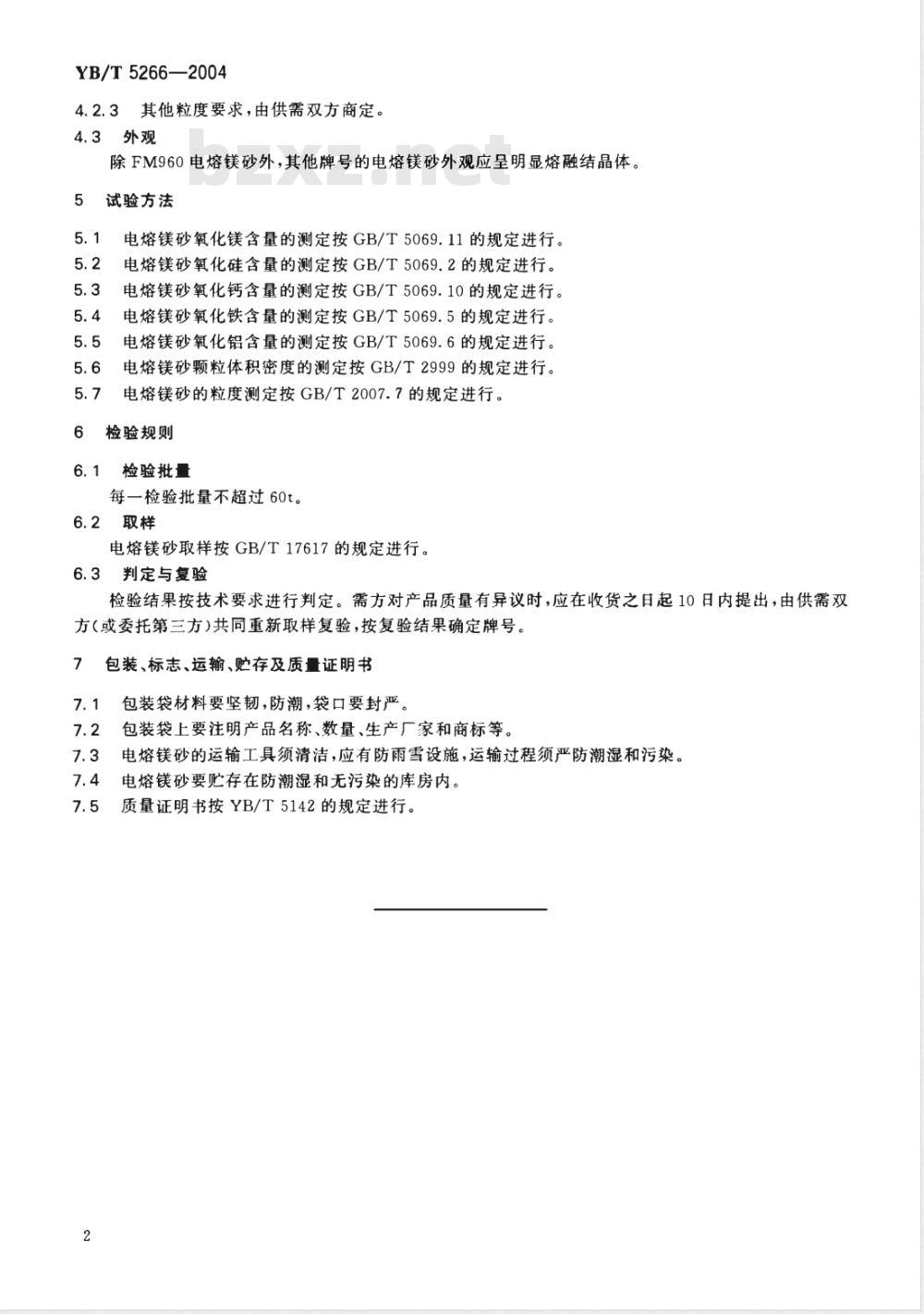

4.2.3其他粒度要求，由供需双方商定。4.3外观
除FM960电熔镁砂外，其他牌号的电熔镁砂外观应呈明显熔融结晶体。5试验方法
电熔镁砂氧化镁含量的测定按GB/T5069.11的规定进行。电熔镁砂氧化硅含量的测定按GB/T5069.2的规定进行。电熔镁砂氧化钙含量的测定按GB/T5069.10的规定进行。电熔镁砂氧化铁含量的测定按GB/T5069.5的规定进行。电熔镁砂氧化铝含量的测定按GB/T5069.6的规定进行。电熔镁砂颗粒体积密度的测定按GB/T2999的规定进行。电熔镁砂的粒度测定按GB/T2007.7的规定进行。检验规则
检验批量
每一检验批量不超过60t。
6.2取样
电熔镁砂取样按GB/T17617的规定进行。6.3判定与复验
检验结果按技术要求进行判定。需方对产品质量有异议时，应在收货之日起10日内提出，由供需双方（或委托第三方）共同重新取样复验，按复验结果确定牌号。7
包装、标志、运输、贮存及质量证明书7.1
包装袋材料要坚韧，防潮，袋口要封严。7.2
包装袋上要注明产品名称、数量、生产厂家和商标等。7.3电熔镁砂的运输工具须清洁，应有防雨雪设施，运输过程须严防潮湿和污染。7.4
电熔镁砂要贮存在防潮湿和无污染的库房内。质量证明书按YB/T5142的规定进行。7.5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
