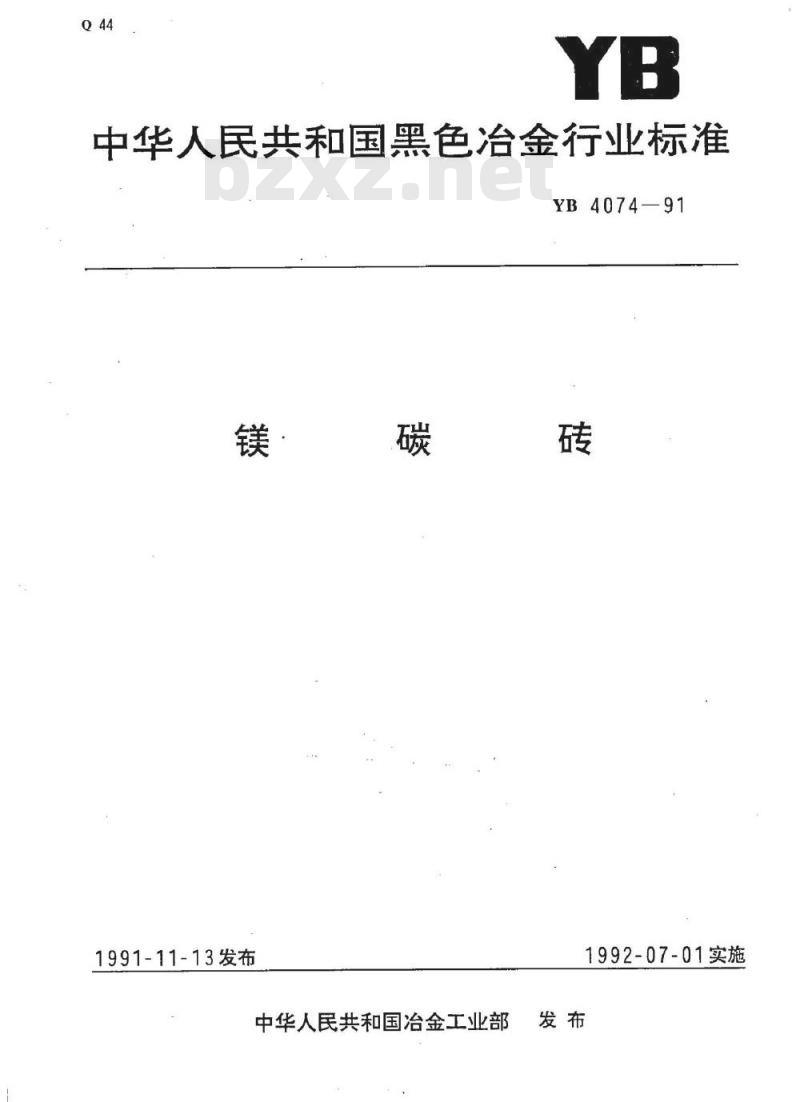

【冶金行业标准(YB)】 镁碳砖

中华人民共和国黑色治金行业标准YB4074—91
1991-11-13发布
中华人民共和国冶金工业部
1992-07-01实施

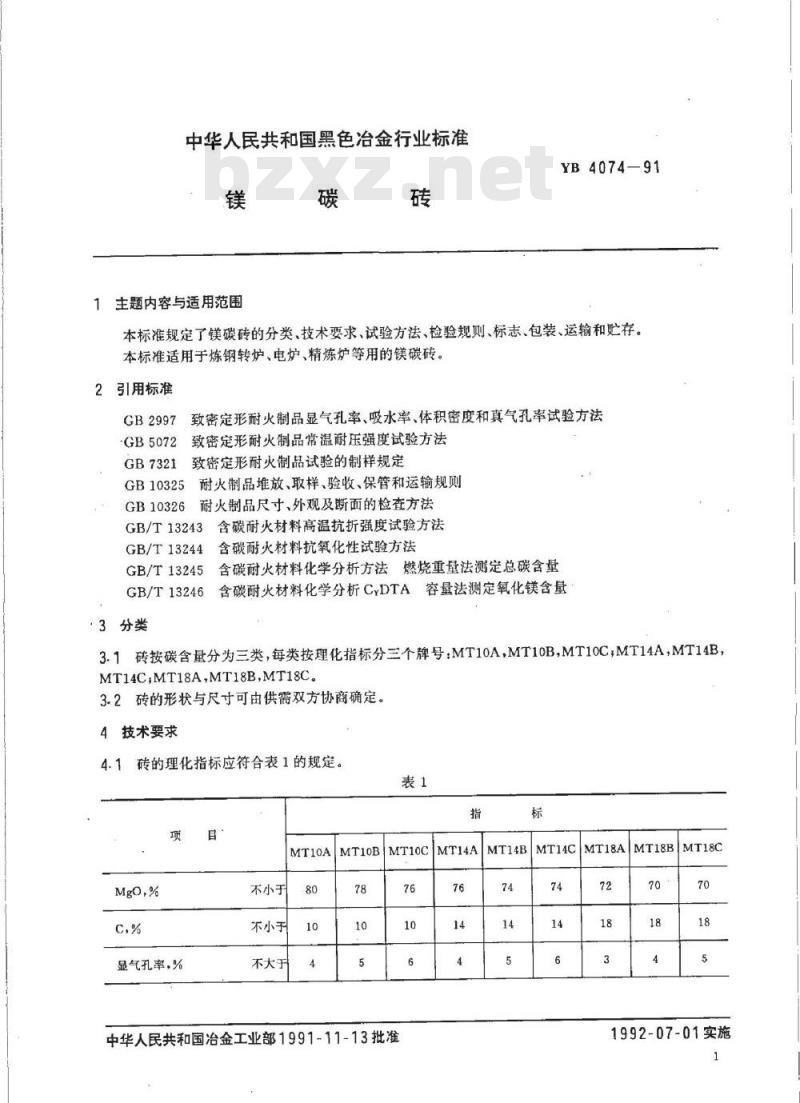

中华人民共和国黑色冶金行业标准镁
主题内容与适用范围
YB4074-91
本标准规定了镁碳砖的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于炼钢转炉、电炉、精炼炉等用的镁碳砖。2引用标准
GB2997致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB5072致密定形耐火制品常温耐压强度试验方法致密定形耐火制品试验的制样规定GB7321
GB10325耐火制品堆放、取样、验收、保管和运输规则耐火制品尺寸、外观及断面的检查方法GB10326
GB/T13243含碳耐火材料高温抗折强度试验方法GB/T13244
GB/T13245
含碳耐火材料抗氧化性试验方法含碳耐火材料化学分析方法燃烧重量法测定总碳含量含碳耐火材料化学分析CyDTA容量法测定氧化镁含量GB/T13246
·3分类
3.1砖按碳含量分为三类，每类按理化指标分三个牌号：MT10A，MT10B，MT10C，MT14A，MT14B，MT14C,MT18A,MT18B,MT18C。
3.2砖的形状与尺寸可由供需双方协商确定。4技术要求
4.1砖的理化指标应符合表1的规定。项
显气孔率，%
不小于
不小于
不大于
中华人民共和国冶金工业部1991-11-13批准76
MT18AMT18B
1992-07-01实施
体积密度+g/cm3
常温耐压强度，MPa
高温抗折强度，MPa
1400cx30minMPa
抗氧化性
不小于
不小于
不小于

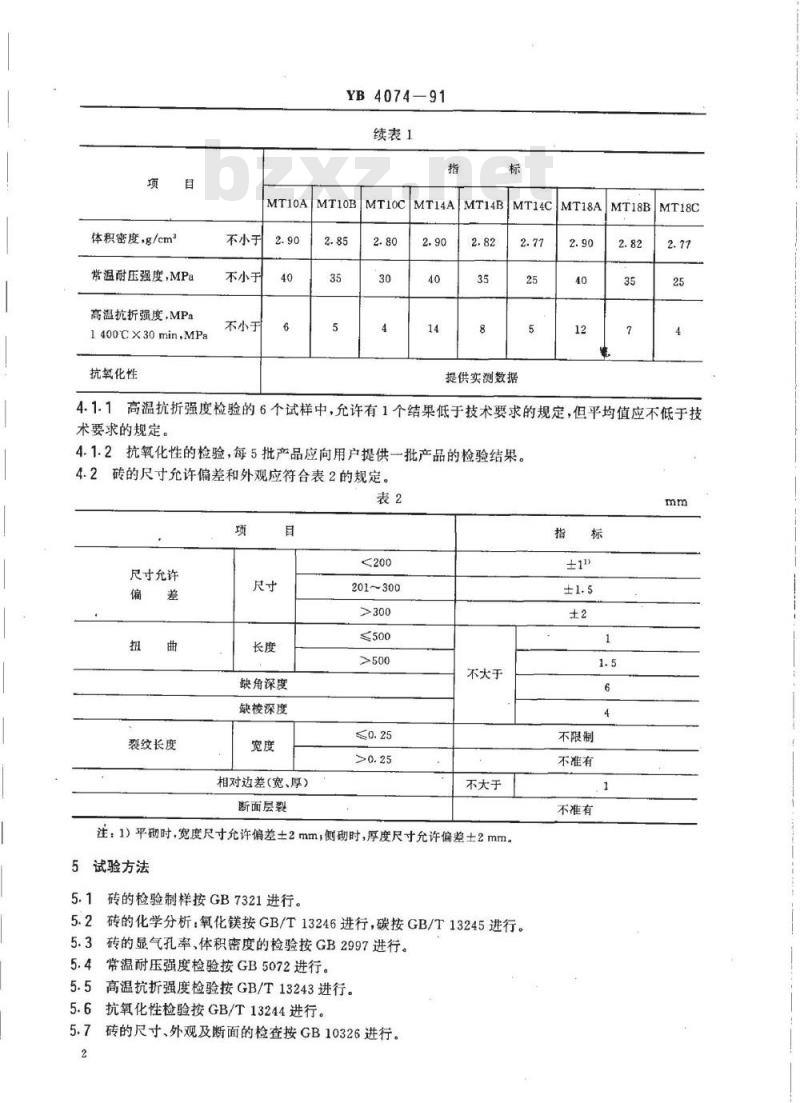

YB4074—91
续表1
提供实测数据
4.1.1高温抗折强度检验的6个试样中，允许有1个结果低于技术要求的规定，但平均值应不低于技术要求的规定。
4.1.2抗氧化性的检验，每5批产品应向用户提供一批产品的检验结果。4.2砖的尺寸允许偏差和外观应符合表2的规定。表2
尺寸充许
裂纹长度
201~300
缺角深度
缺棱深度
相对边差(宽、厚）
断面层裂
不大于
不大于
注：1）平砌时，宽度尺寸允许偏差±2mm，侧砌时，厚度尺寸允许偏差士2mm。5试验方法
5.1砖的检验制样按GB7321进行。5.2砖的化学分析：氧化镁按GB/T13246进行，碳按GB/T13245进行。5.3砖的显气孔率，体积密度的检验按GB2997进行。5.4常温耐压强度检验按GB5072进行。5.5高温抗折强度检验按GB/T13243进行。5.6抗氧化性检验按GB/T13244进行。砖的尺寸、外观及断面的检查按GB10326进行。5.7
不限制
不准有
不准有

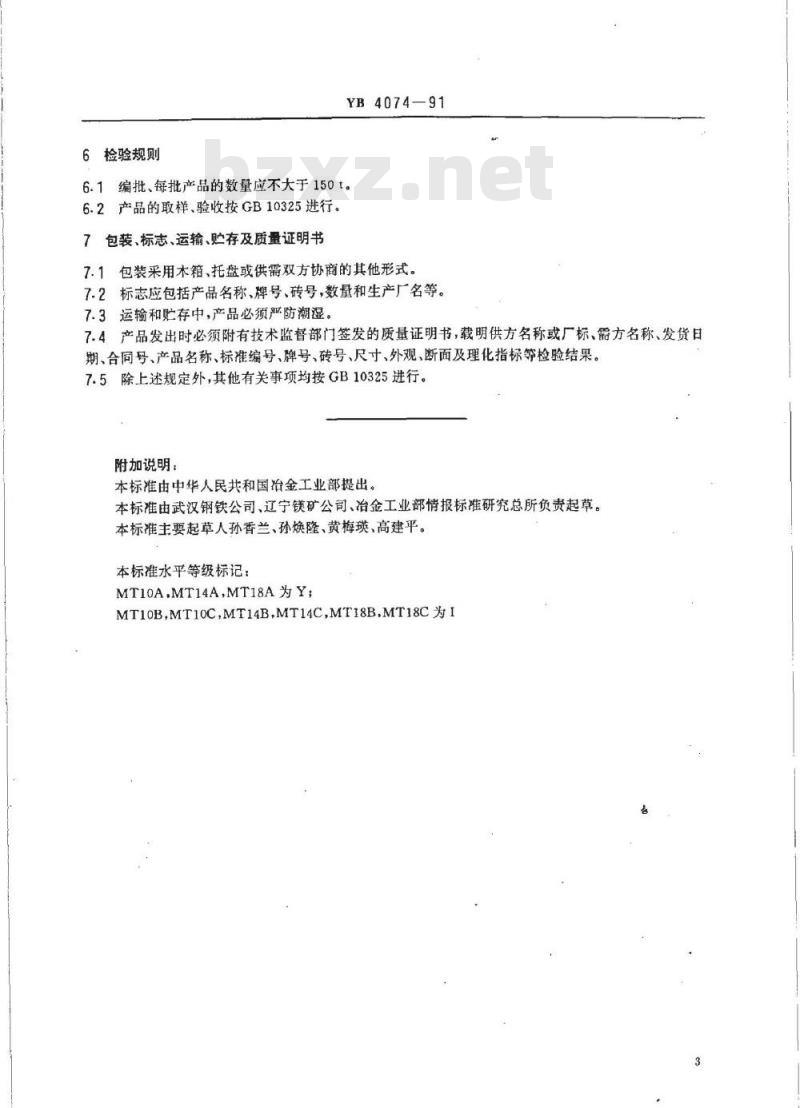

6检验规则
YB4074—91
6.1编批、每批产品的数量应不大于150t。6.2产品的取样验收按GB10325进行。7包装、标志、运输、贮存及质量证明书7.1包装采用木箱、托盘或供需双方协商的其他形式7.2标志应包括产品名称、牌号、砖号，数量和生产厂名等。7.3运输和贮存中，产品必须严防潮湿。7.4产品发出时必须附有技术监督部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日期、合同号、产品名称、标准编号、牌号、砖号、尺寸、外观、断面及理化指标等检验结果。7.5除上述规定外，其他有关事项均按GB10325进行。附加说明：
本标准由中华人民共和国冶金工业部提出，本标准由武汉钢铁公司、辽宁镁矿公司、冶金工业部情报标准研究总所负责起草。本标准主要起草人孙香兰、孙焕隆、黄梅瑛、高建平。本标准水平等级标记：
MT10A.MT14A,MT18A为Y;Www.bzxZ.net

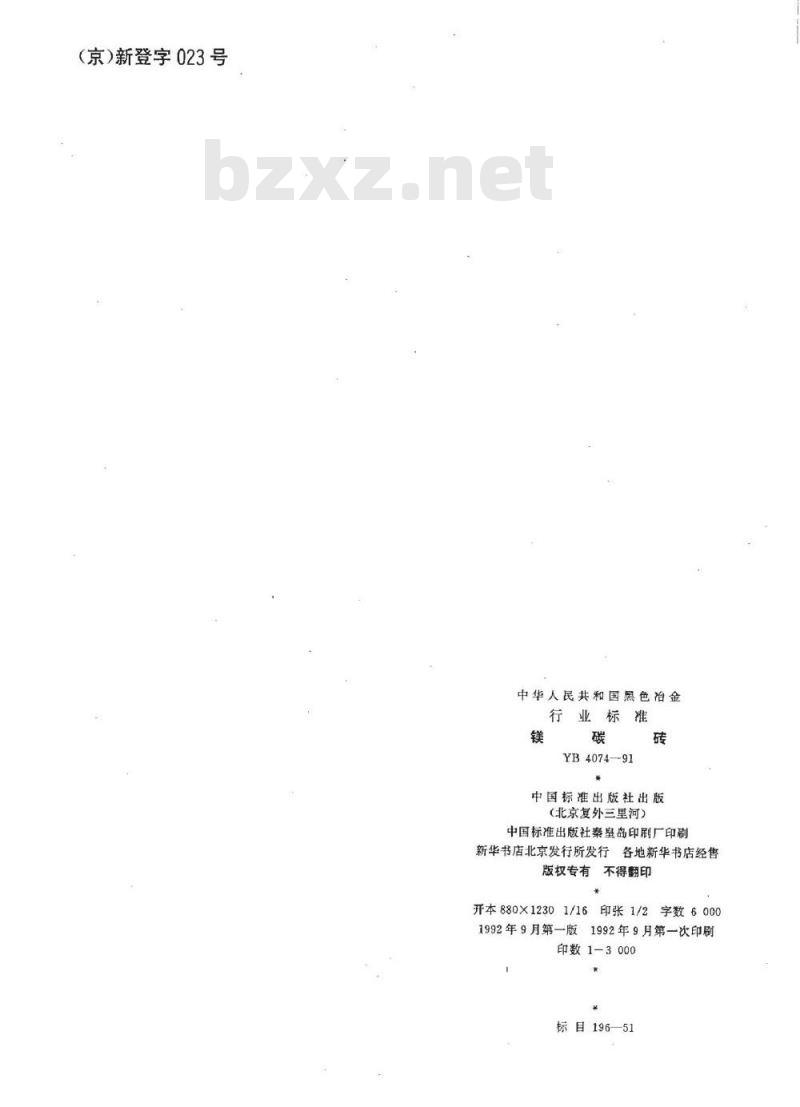

MT10B,MT10C,MT14B,MT14C,MT18B.MT18C为I（京）新登字023号
中华人民共和国黑色冶金
行业标准
YB4074—91
中国标准出版社出版
（北京复外三里河）
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数60001992年9月第一版 1992年9月第一次印刷印数1-3000
标目196—51
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
