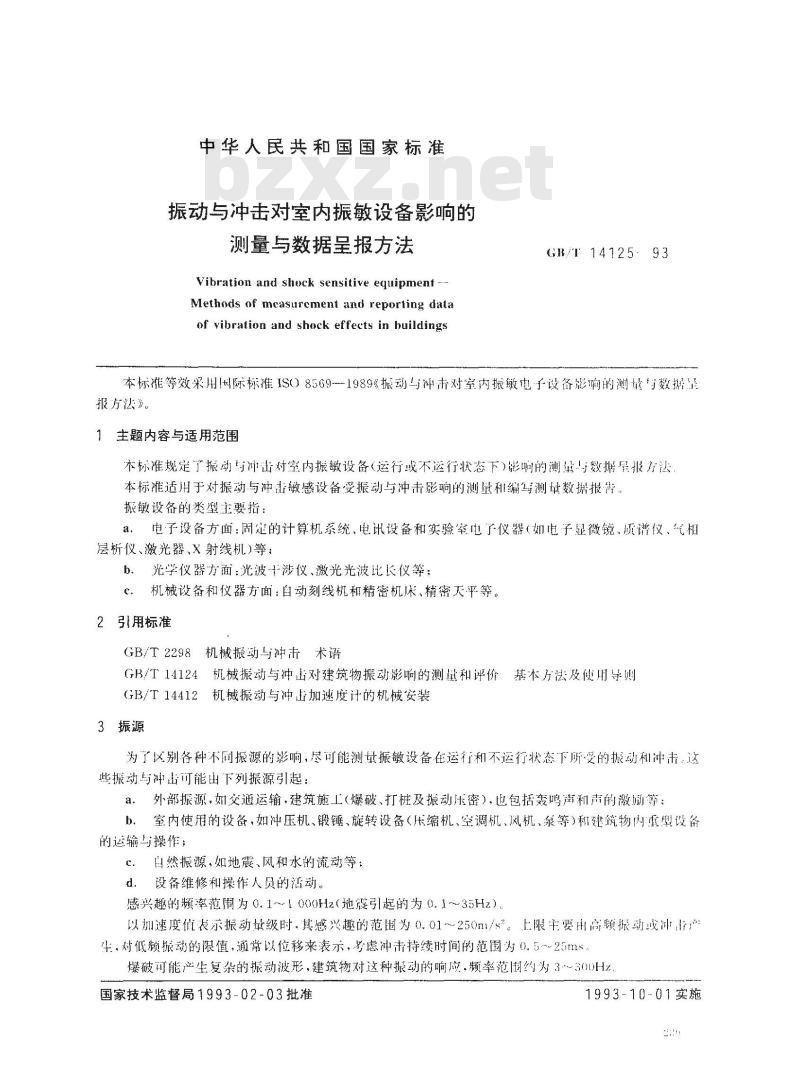

中华人民共和国国家标准
振动与冲击对室内振敏设备影响的测量与数据呈报方法
Vibration and shock sensitive equipmentMethods of mcasurcment antd reporing dataof vibration and shock effects in buildingsG/T1412593
本标准等效采用围际标准IS(）8569-1989《振动马与冲市对室内振缴电子设备影响的测与数挪量报方法》。
1主题内容与适用范围
本标准规定了振动有冲击对室内振敏设备（运行或不行状态下)避响的测量与数据量报方法本标准适用于对振动与冲击敏感设备受振动与冲击影响的测量和与测量数据报告，振敏设备的类型主要指：
a：电子设备方面：固定的计算机系统、电讯设备和实验率电子仪器（如电子显微镜、质谱仪、气相层析仪、激光器、X射线机)等；b．光学仪器方面：光波十涉仪、激光光波比长仪等；c、机械设备和仪器方面：自动刻线机和精密机床、精密天平等。2引用标准
GB/T2298机械振动与冲击术语
GB/T14124机械振动与冲击对建筑物振动影响的测量和评价基本方法及使用导则GB/T14412机械振动与冲出加速度计的机械安装3振源
为了区别各种不同振源的影响，尽可能测量振敏设备在运行和不运行状态下所受的振动利冲击，这些振动与冲击可能出下列振源引起：a．外部振源，如交通运输，建筑施工（爆破、打桩及振动压密），也包括轰鸣声和声的激励等：b．室内使用的设备，如冲压机、锻锤、旋转设备（压缩机、空调机、风机、泵等)和建筑物内重型设备的运输与操作；
C．自然振源，如地震、风和水的流动等：d．设备维修和操作人员的活动。感兴趣的频率范闹为0.1～1000Hz（地震引起的为0.1～35Hz），以加速度值表示振动量级时，其感兴趣的范围为0.01～250m/\。上限主要由高频振动或冲产生，对低频振动的限值，通常以位移来表示，号虑冲未持续时间的范围为0.5~25m%爆破可能产生复杂的振动波形，建筑物对这种振动的响应，频率范围约为3~300Hz国家技术监督局1993-02-03批准1993-10-01实施

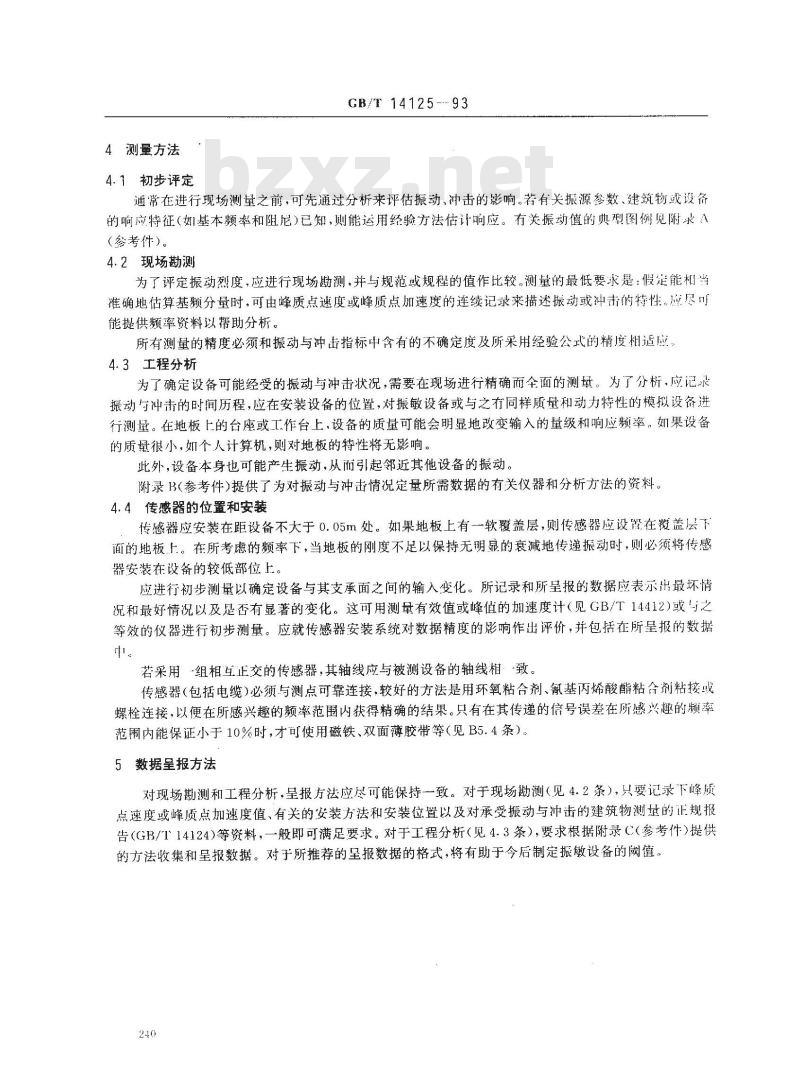

4测量方法
4.1初步评定
GB/T14125--93
通常在进行现场测量之前，可先通过分析来评估振动、冲击的影响。若有关振源参数、建筑物或设备的响应特征（如基本频率和阻尼)已知，则能运用经验方法估计响应。有关振动值的典型图例见附求A（参考件）。
4.2现场勘测
为了评定振动烈度，应进行现场勘测，并与规范或规程的值作比较。测量的最低要求是：假定能机当准确地估算基频分量时，可由峰质点速度或峰质点加速度的连续记录来描述振动或冲击的特性。应尽可能提供频率资料以帮助分析。
所有测量的精度必须和振动与冲击指标中含有的不确定度及所采用经验公式的精度相适应4.3工程分析
为了确定设备可能经受的振动与冲击状况，需要在现场进行精确而全面的测量。为了分析，应记录振动与冲击的时间历程，应在安装设备的位置，对振敏设备或与之同样质量和动力特性的模拟设备进行测量。在地板上的台座或工作台上·设备的质量可能会明显地改变输入的量级和响应频率。如果设备的质量很小，如个人计算机，则对地板的特性将无影响。此外，设备本身也可能产生振动，从而引起邻近其他设备的振动。附录B(参考件)提供了为对振动与冲击情况定量所需数据的有关仪器和分析方法的资料。4.4传感器的位置和安装
传感器应安装在距设备不大于0.05m处。如果地板上有一软覆盖层，则传感器应设置在覆盖层下面的地板上。在所考虑的频率下，当地板的刚度不足以保持无明显的衰减地传递振动时，则必须将传感器安装在设备的较低部位上。
应进行初步测量以确定设备与其支承面之间的输入变化。所记录和所呈报的数据应表示出最坏情况和最好情况以及是否有显著的变化。这可用测量有效值或峰值的加速度计（见GB/T14412）或与之等效的仪器进行初步测量。应就传感器安装系统对数据精度的影响作出评价，并包括在所呈报的数据若采用组相互正交的传感器，其轴线应与被测设备的轴线相致。传感器（包括电缆）必须与测点可靠连接，较好的方法是用环氧粘合剂、氰基丙烯酸粘合剂粘接或螺栓连接，以便在所感兴趣的频率范围内获得精确的结果。只有在其传递的信号误差在所感兴趣的频率范围内能保证小于10%时，才可使用磁铁、双面薄胶带等（见B5.4条）。5数据呈报方法
对现场勘测和工程分析，呈报方法应尽可能保持一致。对于现场勘测（见4.2条），只要记录下峰质点速度或峰质点加速度值、有关的安装方法和安装位置以及对承受振动与冲击的建筑物测基的正规报告（GB/114124）等资料，一般即可满足要求。对于工程分析（见4.3条），要求根据附录（（参考件）提供的方法收集和呈报数据。对于所推荐的呈报数据的格式，将有助于今后制定振敏设备的阈值240
GB/T14125—93
附录Ａ
提供振动值的典型图例
(参考件）
A1图A1表示了在施工期间进行爆破时测得的一些振动值，并将其绘制成典型图例。测点设计3机(机架)上和靠近计算机的地板上，峰质点速度(或加速度)是作为主频率的所数标绘的。峰质点位移。um
峰质点加速度、m/s
频率,Hz
图A1由爆破引起的振动值的典型图例21
GB/T 14125—93

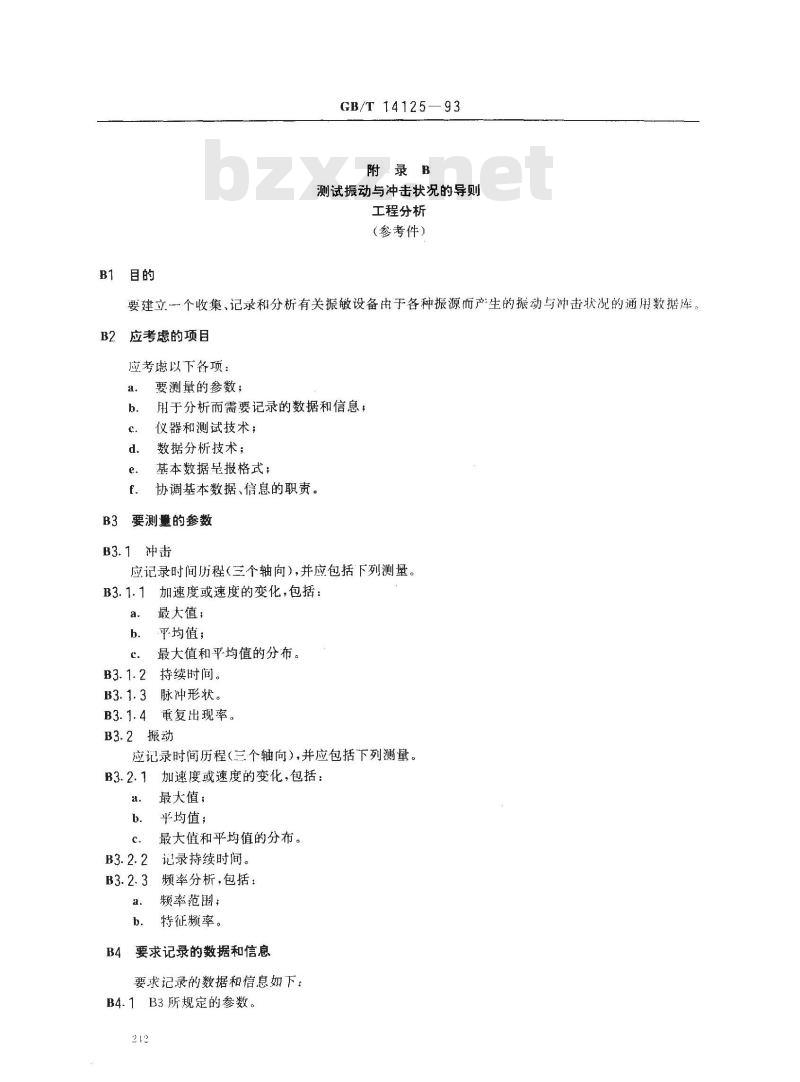

附录B
测试振动与冲击状况的导则
工程分析
（参考件）免费标准下载网bzxz
要建立一个收集、记录和分析有关振敏设备由于各种振源而产生的振动与冲击状况的通用数据库。B2
应考虑的项目
应考虑以下各项：
要测量的参数；
用于分析而需要记录的数据和信息，仪器和测试技术；
数据分析技术；
基本数据是报格式；
协调基本数据、信息的职责。
要测量的参数
B3.1冲击
应记录时间厉程（三个轴向），并应包括下列测量。B3. 1.1
加速度或速度的变化，包括：
最大值；
平均值；
最大值和平均值的分布。
B3.1.2持续时间。
B3.1.3脉冲形状。
B3.1.4重复出现率。
B3.2振动
应记录时间历程（三个轴向），并应包括下列测量。B3.2.1
加速度或速度的变化，包括：
最大值；
平均值；
最大值和平均值的分布。
记录持续时间。
频率分析，包括：
频率范围；
特征频率。
B4要求记录的数据和信息
要求记录的数据和信息如下：
B4.1B3所规定的参数。

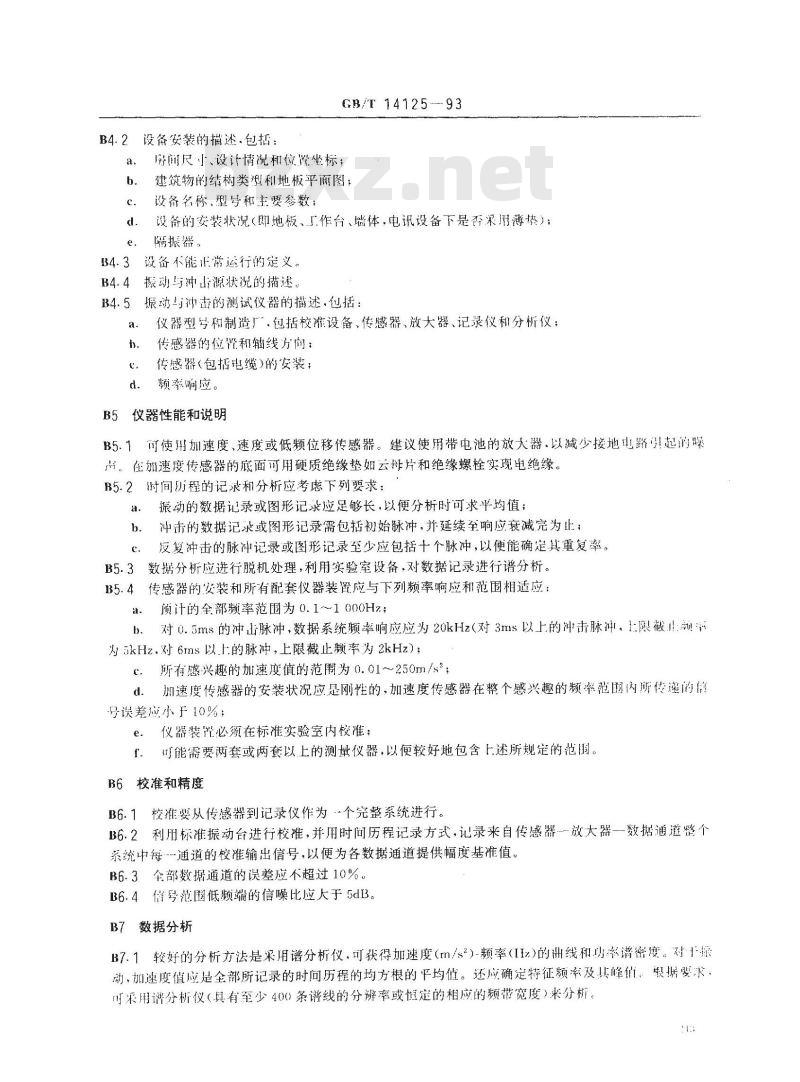

B4.2设备安装的描述，包括：
GB/T14125---93
房闻尺小设计情况和位暨坐标，建筑物的结构类型利地板平面图；设备名称、型号和主要参数；
设备的安装状况（即地板、工作台、墙体，电讯设备下是否案用薄热）；e.
隔振器。
B4.3设备不能正常运行的定义。B4.4
振动与冲山源状况的捕述。
振动与冲击的测试仪器的描述，包括：a.
仪器型号和制造厂.包括校准设备、传感器、放大器、记录仪和分析仪：传感器的位置和轴线方间：
传感器（包括电缆）的安装；
频率响应。
仪器性能和说明
B5.1可使用加速度、速度或低频位移传感器。建议使用带电池的放大器.以减少接地电路训起的躁声。在加速度传感器的底面可用硬质绝缘垫如云母片和绝缘螺栓实现电绝缘。B5.2时间历程的记录和分析应考虑下列要求：振动的数据记录或图形记录应足够长，以便分析时可求平均值；a.
冲击的数据记录或图形记录需包括初始脉冲，并延续至响应衰减完为止：h.
反复冲击的脉冲记录或图形记录至少应包括十个脉冲，以便能确定其重复率。数据分析应进行脱机处理，利用实验室设备，对数据记录进行谱分析。B5.3
B5.4传感器的安装和所有配套仪器装置应与下列频率响应和范围相适应：预计的全部频率范围为0.1～1000Hz；a
对0.5ms的冲击脉冲，数据系统频率响应应为20kHz（对3ms以上的冲击脉冲，1限截山颜b.
为5kHz，对6ms以上的脉冲，上限截止频率为2kHz）；所有感兴趣的加速度值的范围为0.01~~250m/\；d.
加速度传感器的安装状况应是刚性的，加速度传感器在整个感兴趣的频率范翻内所传望的商号误差应小于10%；
仪器装弹必须在标准实验室内校准；e.
f。能需要两套或两套以上的测量仪器，以便较好地包含上述所规定的范B6校准和精度
B6.1校准要从传感器到记录仪作为·个完整系统进行。B6.2利用标准振动台进行校准，并用时间历程记录方式，记录来自传感器放大器一-数据通道整个系统中每通道的校准输出信号，以便为各数据通道提供幅度基准值。B6.3全部数据通道的误差应不超过10%B6.4信号范低频端的信噪比应大于5dB。B7数据分析
B7.1较好的分析方法是采用谱分析仪，可获得加速度（m/s*)-频率(IIz)的册线和功率谱密度。对+操动，加速度值应是全部所记录的时问历程的均方根的平均值。还应确定特征频率及其峰值。根据婴求、可采用谱分析仪（具有至少400）条谱线的分辨率或恒定的相应的频带宽度）来分析B7.2
GB/T 14125—93
持续时间短的瞬态振动事件，在其出现的整个时间范围内，应分别分析均方根值或峰值以及频3有关冲击的分析，需要利用时间历程（加速度、持续时间和脉冲形状）。并建议计算冲击响应谱。B7.3
B7.4应采用附录C中所示的格式是报数据。21
振动与冲击数据库资料表（见表C1）振动-冲击基本数据资料
安装资料
工程名称：
地址及邮政编码：
建筑物构造类型：
设备室的地板构造：
建筑物地板平面图(附件）：
设备资料
制造厂：
GB/T14125 --.93
附录C
数据的呈报格式
工程分析
(参考件）
设备名称、型号、年代、主要参数和安装状况（即地板、墙或工作台，电讯设备是否有薄垫片)：
因握动和冲击引起的故障；
仪器资料
传感器
制造广：
名称：
型号：
位置（兆数据表、简图或照片）：安装方法（包括整个感兴趣的频率范围内对数据精度的影响）：放人器
制造厂：
名称：
型号：
记录仪
制资：
名称：
型号：
分析仪
制造厂：
记录别
名称：
型号：
振动-冲击基本数据资料
分析的频率范围和谱线数月：
GB/T 14125
续表C1
月于连续振动进行谱分析时(用快速傅里叶变换法进行块处理)所用窗的形式或要分析的频率范围和频带宽度百分比（模拟或数字式带通滤波）：
校雄仪
制造广：
名称：
型号：
仪器的准确度：
校准单位或校准者：
校准内容：所有白传感器到记录仪或分析仪的输出和频率响应（包括精度的说明）
记录鉴别
注：校准宜用伏特(或毫伏)每米每平方秒为单位。用速度或位移为单位校准也适用。C2数据表的格式（见表C2）
输人的情况2，
观测的最大加速度量级\（m/s峰值）据
随机振动和加速度量级4（m/s均方根平均值）：频率5(Hz)：
冲击持续时间\；
振动冲击的型式：
数据记录者的姓名、地址和电话：数据鉴别
注：1）数据鉴别为对每个连续读数所规定的顺序号。描述的资料、图样或照片应附于数擀表中，以指明实际的测试点和轴线。上述数据鉴别号应表示在时间历程或分析仪的硬拷贝上。2）应提供频率资料，使加速度、速度或位移之间能进行数据转换。3）在时间历程或谱分析中查看最大加速度量级。1）指所有分析频率范围内的加速度量级。还要说明分析仪的频带宽度。5）有关峰加速度读数的谱线频率或有关加速度均方根值总和的分析范围：6）指在--次冲击输入中最初脉冲的长度，不包括任何其后的衰减振动，246
附加说明：
GB/T14125
本标准由中华人民共和国机械电子工业部提出。93
本标准由全国机械振动与冲击标准化技术委员会归口。本标准由机械电子工业部设计研究院负责起草。木标准主要起草人刘纯康、叶鹤秀、刘世友。
