【国家标准(GB)】 增强材料 纱线试验方法 第1部分：线密度的测定

GB/T7690.1-2001

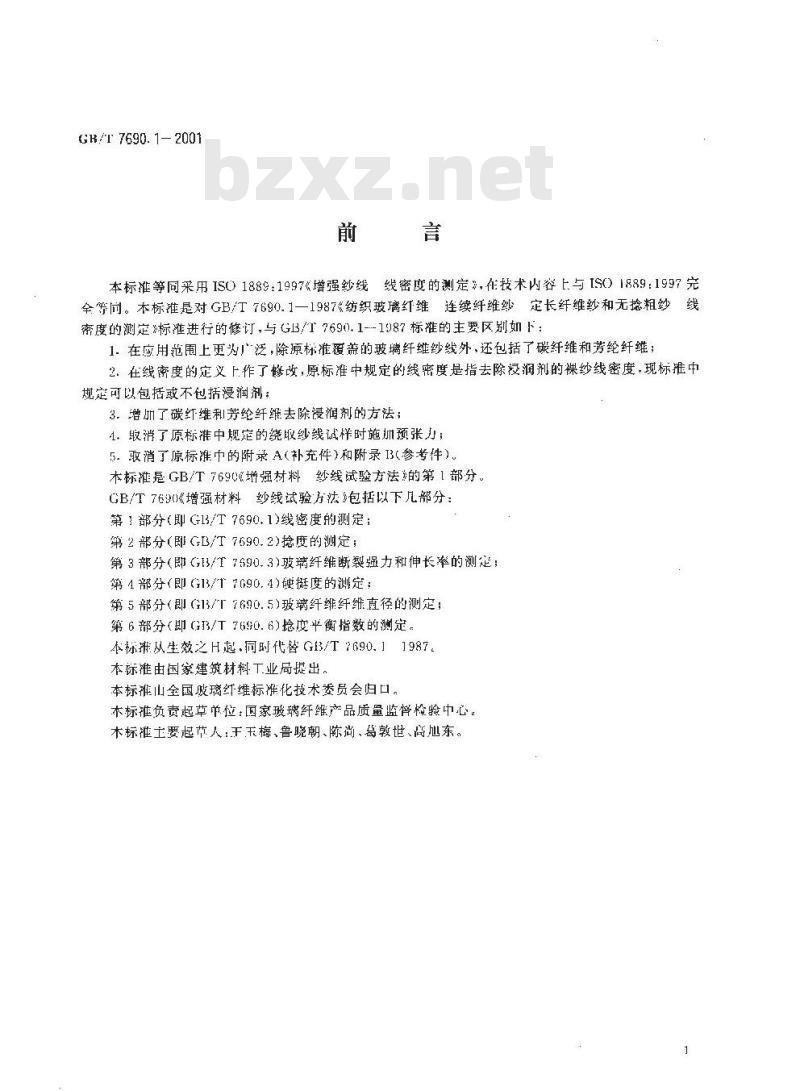

本标准等同采用IS1889:1997《增强纱线线密度的测定，在技术内容上与[S0）1889：1997完全等同。本标准是对GB/T7690.1一1987《纺织玻璃红维连续纤维纱定长纤维纱和无捻粗纱线密度的测定标准进行的修订，与GB/T7690.1---1987标准的主要区别如下：1.在应用范围上更为泛，除原标准覆盖的玻璃纤维纱线外，还包括了碳纤维和芳纶纤维；2、在线密度的定义上作了修改，原标准中规定的线密度是指去除授润剂的裸纱线密度，现标推中规定可以包括或不包括漫润剂：3．增加了碳红维利芳纶纤维去除浸润剂的方法；1．取消了原标准中规定的绕取纱线试样时施灿预张力；5。取消了原标中的附录A（补充件)和附录I3(参考件）。本标准是GB/T7690&增强材料纱线试验方法》的第1部分CB/T7690《增强材料纱线试验方法》包括以下几部分：第1部分（即G13/T7690.1)线密度的测定：第2部分（即GB/T7690.2)挖度的测定；第3部分（即（3/T7690.3)玻璃纤维断裂强力和伸长率的测定：第4部分（即G13/T7690.4)硬挺度的测定：第5部分（即G13/T7690.5)玻璃纤继纤维直径的测定：第 6 部分(即 (G3/T 7690. 6)捻度平衡指数的测定。本标准从生效之H起.同时代替G13/T7690.11987。本标准由国家建筑材料工业局提出。本标准山全国陂璃纤维标化技术委员会归口。本标准负责起草单位：国家玻璃纤维产品质量监督检验中心。木标淮土要起节人：干玉梅、鲁晓朝、陈尚、葛敦世、高地东。GB/T7690.1—2001

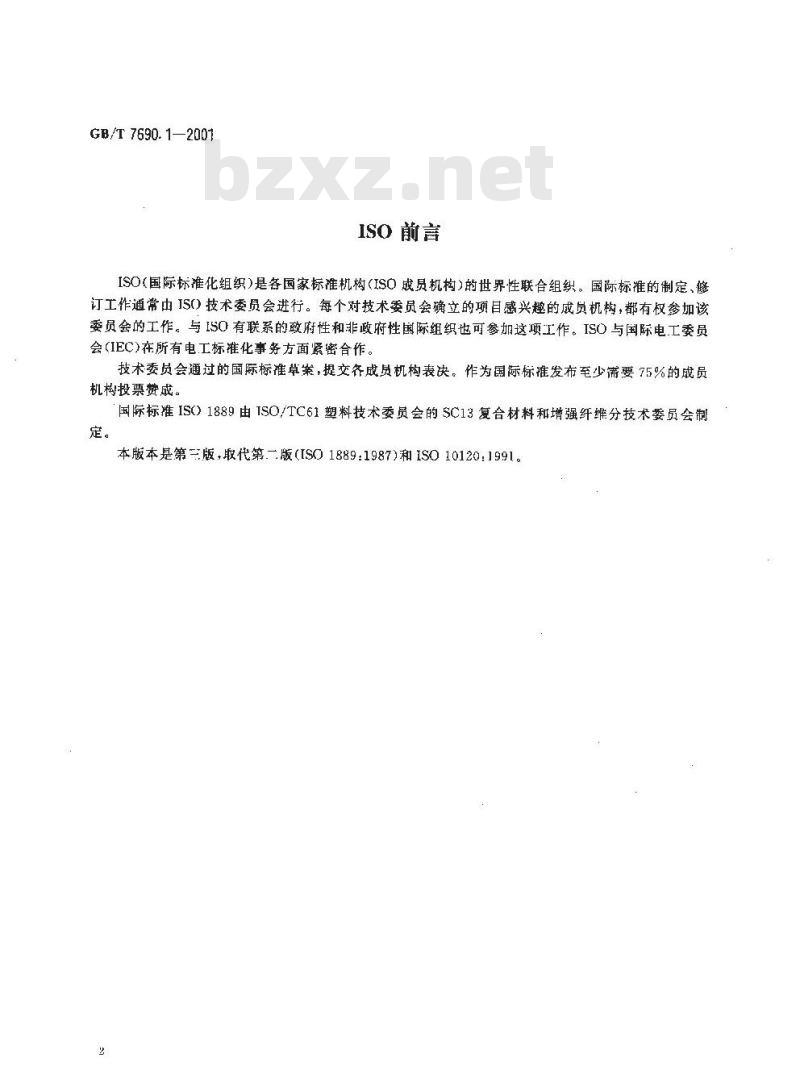

ISO前言
ISO（国际标准化组织）是各国家标准机构（ISO成员机构）的世界性联合组织。国际标准的制定、修订工作通常IS(）技术委员会进行。每个对技术委员会确立的项目感兴趣的成员机构，都有权参加该委员会的工作。与ISO有联系的政府性和非政府性国际组织也可参加这项工作。ISO与国际电工委员会(IEC)在所有电工标准化事务方面紧密合作。技术委员会通过的国际标准草案，提交各成员机构表决。作为国际标准发布至少带要75%的成员机构投票赞成。
国际标准IS(）1889由TSO/TC61塑料技术委员会的SC13复合材料和增强纤维分技术委员会制定。
本版本是第版，取代第一版（[SO1889：1987)和1SO10120：1991。1范围

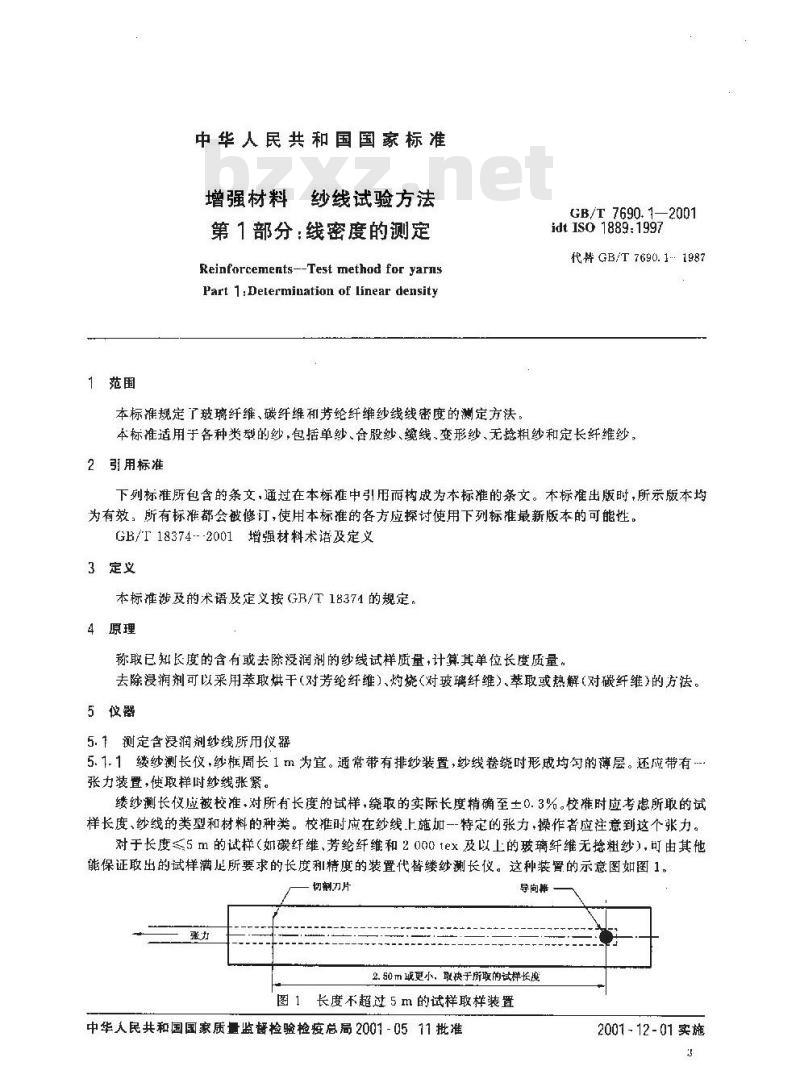

中华人民共和国国家标准
增强材料
纱线试验方法
第1部分线密度的测定
Reinforcements--Test method for yarnsPart 1:Determination of linear density本标准规定了玻璃纤维、碳纤维和芳纶纤维纱线线密度的测定方法。GB/T 7690. 1—2001
idtIso1889:1997
代告 GB/T7690.11987
本标推适用于各种类型的纱，包括单纱、含股纱、线，变形纱、无捻粗纱和定长纤维纱，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效：所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T18374--2001增强材料术语及定义3定义
本标推涉及的术语及定义按GB/T 18371的规定。4原理
称取已知长度的含有或去除浸润剂的纱线试样质量，计算其单位长度质量。去除浸润剂可以采用萃取烘干（对芳纶纤维）、灼烧（对玻璃纤维）萃取或热解（对碳纤维)的方法。5仅器
5.1测定含浸润剂纱线所用仪器
5.1.1缕纱测长仪，纱框周长1m为宜。通常带有排纱装置，纱线卷绕吋形成均句的薄层。还应带有张力装置，使取样时纱线张紧。缕纱测长仪应被校准、对所有长度的试样，绕取的实际长度精确至土0.3%。校准时应考虑所取的试样长度、纱线的类型和材料的种类。校推时应在纱线上施一特定的张力，操作者应注意到这个张力。对于长度≤5m的试样（如碳纤维、芳纶纤维和2000tex及以上的玻璃纤维无捻粗纱），可由其他能保证取出的试样满定所要求的长度和精度的装置代替缕纱测长仪。这种装胃的示意图如图1。切割刀片
导向摔
2. S0 m 或更小。 取快于所取的试样长度图1
长度不超过5m的试样取样装置
中华人民共和国国家质量监督检验检疫总局2001-0511批准2001-12-01实施
GB/T 7690: 1—2001

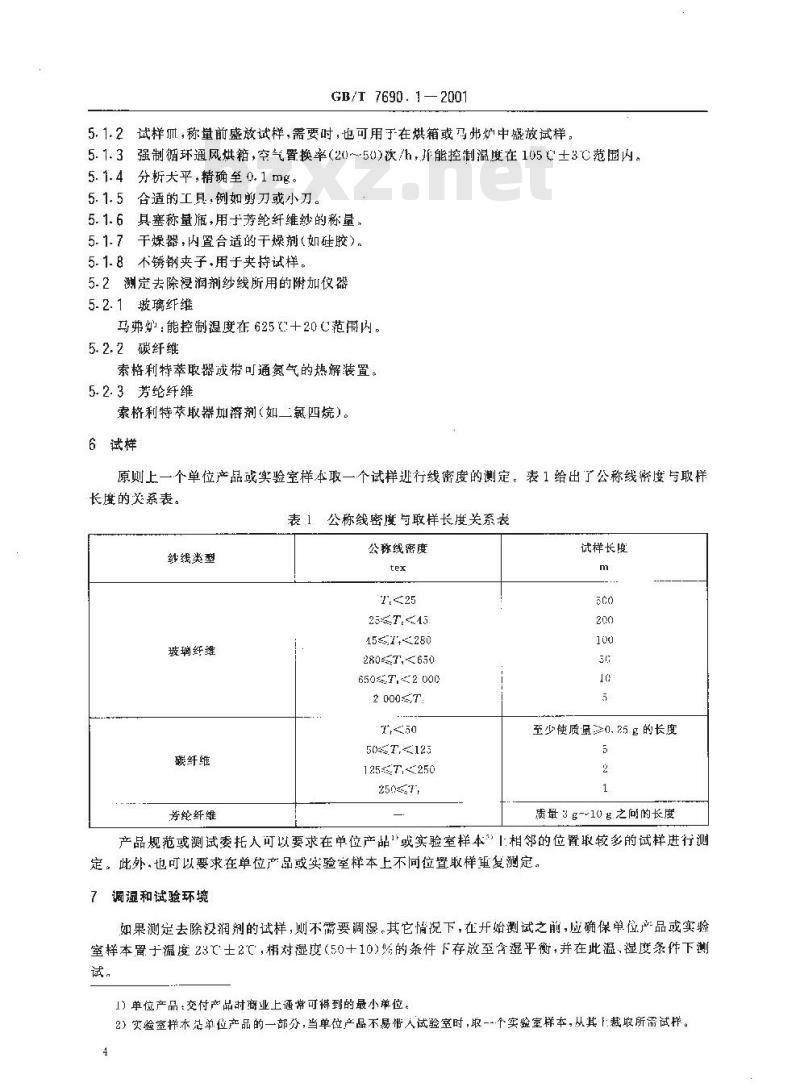

5.1.2试样Ⅲ，称量前盛放试样，需要时，也可用于在烘箱或马弗炉中盛放试样。5.1.3强制循环通风烘箱，空气置换率（20~50)次/h，并能控制温度在105士3℃范围内。5.1.4分析犬平，精确至0.1mg。5.1.5合适的工具，例如剪刀或小刀。5.1.6具塞称量瓶，用士芳纶纤维纱的称量，5.1.7干燥器，内置台适的干燥剂（如硅胶）。5.1.8不锈钢夹子.用于夹持试样。5.2测定去除漫润剂纱线所用的附加仪器5.2.1啵璃纤维
马弗：能控制温度在625℃+20C范用内。5.2.2碳纤维
索格利特萃取器或带可通氮气的热解装置。5.2.3芳纶纤维
索格利特苯取加溶剂(如二氯四烷）。6试样
原则上一个单位产品或实验室样本取一个试样逊行线密度的测定。表1给出了公称线密度与取样长度的关系表。
表1公称线密度与取样长度关系表线类型
玻璃纤维
碳纤维
芳纶纤维
公称线密度
25T,43
15≤1+280
28071650
650≤T-2 000
50ST123
125,250
试样长度
至少使质量0、25 区的长度
质量3-10g之的长度
产品规范或测试委托人可以要求在单位产品\或实验室样本”！相邻的位置取较多的试样进行测定。此外，也可以要求在单位产品或实验室样本上不同位置取样重复测定。调湿和试验环境
如果测定去除没润剂的试样，则不需要调湿。其它情说下，在开始测试之前，应确保单位产品或实验室样本置于温度23士2℃，对湿度（50+10%的条件下存放至含湿平衡，并在此温、湿度条件下测试，
1）单位产品：交付产品时商业上通常可得到的最小单位。2）实验室样木单位产品的一部分，当单位产品不易带人试验室时，取-个实验室样本，从其1裁取所需试样。4
GB/T 7690. 1---2001

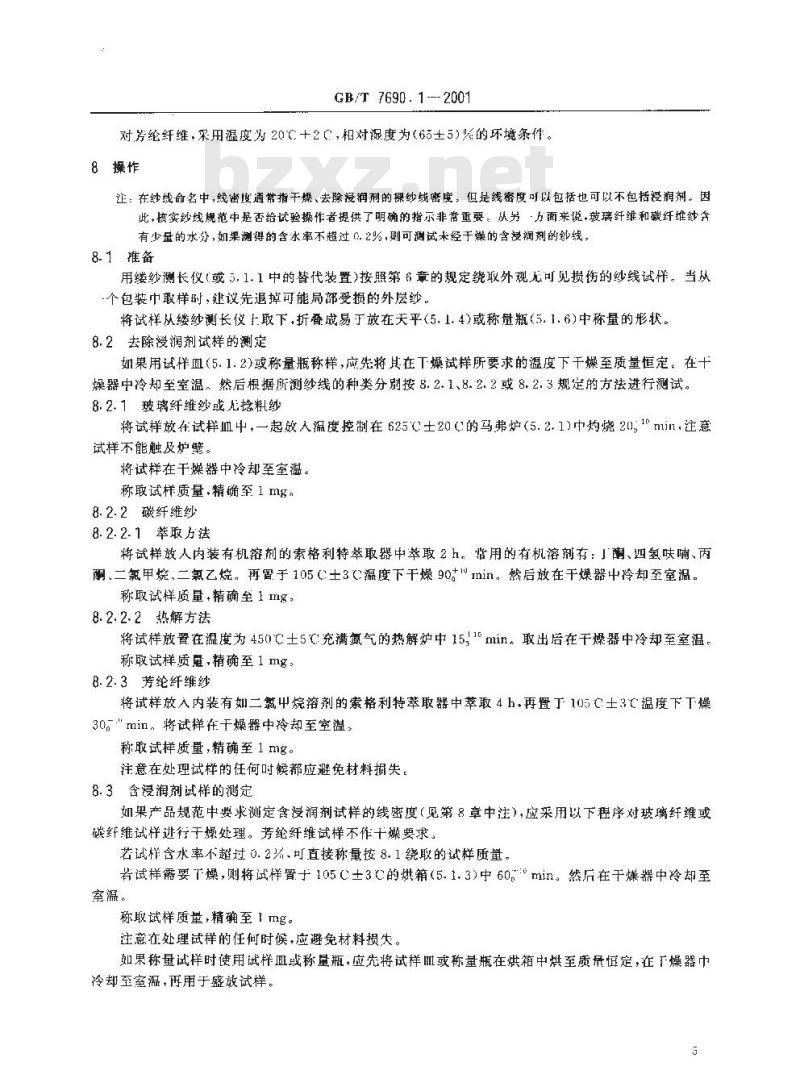

对芳纶纤维，采用温度为20℃十2（，相对混度为（65土5)%的环境条件。8操作
定：在纱线命名中，线密魔通常指干燥、去除浸润剂的裸纱线密度，但是线密度可以包括也可以不包括漫润剂。因此，核实纱线规范中是否给试验操作者提供了明确的指示非常重要。从另方面来说，玻璃纤维和碳纤维纱含有少虽的水分,如果测得的含永率不超过 (. 2%,则可测试未经于燥的含浸润剂的纱线，8.1谁备
用缕纱测长仪（或5.1.1中的替代装置)按照第6章的规定绕取外观无可见损伤的纱线试样。当从.个包装中取样时，建议先退掉可能局部受损的外层纱。将试样从缕纱测长仪取下，折叠成易于放在天平（5.1.4)或称量瓶（5.1.6)中称量的形状。8.2去除浸润剂试样的测定
如果用试样血（5.1.2)或称量瓶称样，应先将其在下燥试样所要求的溢度下干燥至质量恒定。在十燥器中冷却至室温。然后根据所测纱线的种类分别按8.2.1、8.2.2或8.2.3规定的方法进行测试。8.2.1玻璃纤维纱或无捻粗纱
将试样放在试样血中，一起放入温度控制在625C土20C的马弗炉（5.2.1)中灼烧201°min.注意试样不能触及炉璧。
将试样在干蝶器中冷却至室溫。称取试样质量.精确至1 mg。
8.2.2碳纤维纱
8.2.2. 1萃取方法
将试样放人内装有机榕剂的素格利特幸取器中翠取2，靠用的有机溶剂有：」南、四氢味喃，丙酮.二氯甲烷、二氣乙烷。再留于105土3温度下干燥90+min。然后放在干燥器中冷却至室温。称取试样质量，精确至1mg，
8.2.2.2热解方法
将试样放置在温度为450C士5℃充满氮气的热解炉中15,min。取出后在干燥器中冷却至室温，称取试样质冠，精确至1mg：
8.2.3芳纶纤维纱免费标准bzxz.net
将试样放入内装有如二氯中烷剂的索格利特萃取器中萃取 4 h,再置于105 C:士3℃温度下下燥30，\min。将试样在干燥器中玲却至室温：称取试样质量，精确至1 mg。
注意在处理试样的任何时候都应避免材料损失。8.3含浸润剂试样的测定
如果产品规范中要求测定含浸润剂试样的线密度（见第8章中注），应采用以下程序对玻璃纤维或機纤维试样进行于爆处理。芳纶纤维试样不作十燥要求。若试样含水率不超过0.2杀、可直接称量按8.1绕取的试样质量。若试样露要7燥，则将试样置于105C土3C的烘箱（5.1.3中60min。然后在于燥幕中冷却至室瀛。
称取试样质量，精确至1mg。
注意在处理试样的任何时候，应避免材料损失。如果称量试样时使用试样函或称量瓶，应先将试样函或称量瓶在烘箱中烘至质量恒定，在下燥器巾冷却至室源湿，再用于盛放试样。9结果表示
GB/T7690.1
9.1如果称量试样时使用试样皿或称量瓶时、则减去其质量即得到试样质量。9.2试样的线密度按下式计算：
式中：Tt…试样的线密度，g/km;m—试样质量·g！
L—试样长度，m。
如果测试一个以上试样时（见第6章），得到的各个试样的测试结果应按相关规范或测试委托人要求进行处理。
10精密度
由于缺乏有效的实验室间的测试数据，所以不能确定本测试方法的精密度。当获得实验室间的试验数据后，将在以后的修订版中增加精密度。11试验报告
试验报告应包括以下内：
a）说明按本标准试验；
b）所有必要的被测纱线的细节；c）每产品单位试样的数量，长度以及取样位置：d）方法细节，如：去除漫润剂的试样：经干燥处理含没润剂的试样未经干燥处理的含浸润剂的试样，
c）每个测试单值，以及根据这些单值所得的每个试样的测定结果；f）本标推中未提到的任何操作细节，以及可能影响结果的任何因索；g）试验日期。
