【国家标准(GB)】 起重机械名词术语 流动式起重机

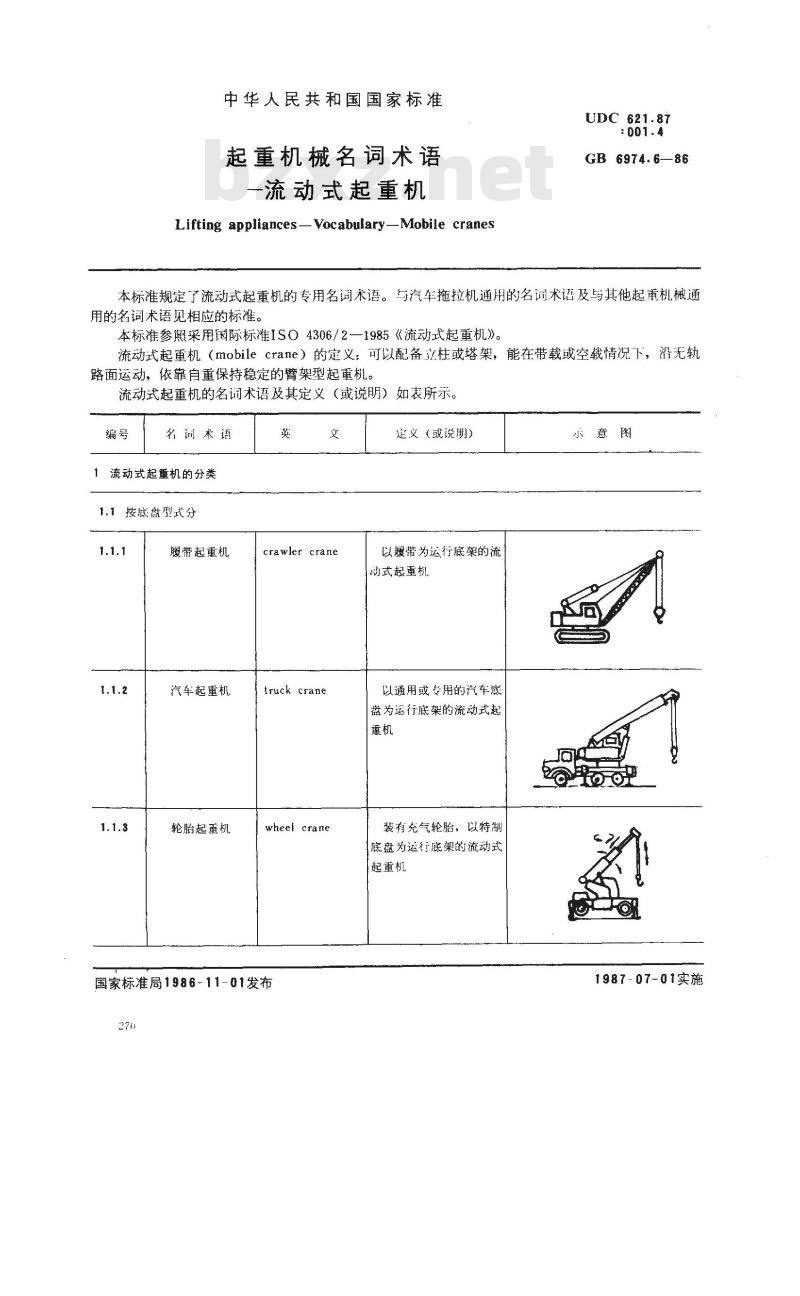

中华人民共和国国家标准
起重机械名词术语
一流动式起重机
Lifting appliances-Vocabulary-Mobile cranesUdC 621.87
GB 6974.6—86
本标准规定了流动式起重机的专用名词术语。与汽车拖拉机通用的名词术语及与其他起重机械通用的名词术语见相应的标准。
本标准参照采用国际标准ISO4306/2—1985《流动式起重机》。流动式起重机（mobilecrane）的定义：可以配备立柱或塔架，能在带载或空载情况下，沿无轨路面运动，依靠自重保持稳定的臂架型起重机。流动式起重机的名调术语及其定义（或说明）如表所示。编号
名词术语
1流动式起重机的分类
1.1按底盘型式分
履带起重机
汽车起重机
轮胎起重机
crawler crane
truck crane
wheel crane
国家标准局1986-11-01发布
定义 (或说明)
以履带为运行底架的流
动式起重机，
以通用或专用的汽车底
盘为运行底架的流动式起
装有充气轮胎，以特制
底盘为运行底架的流动式
起重机
尔意图
1987-07-01实施

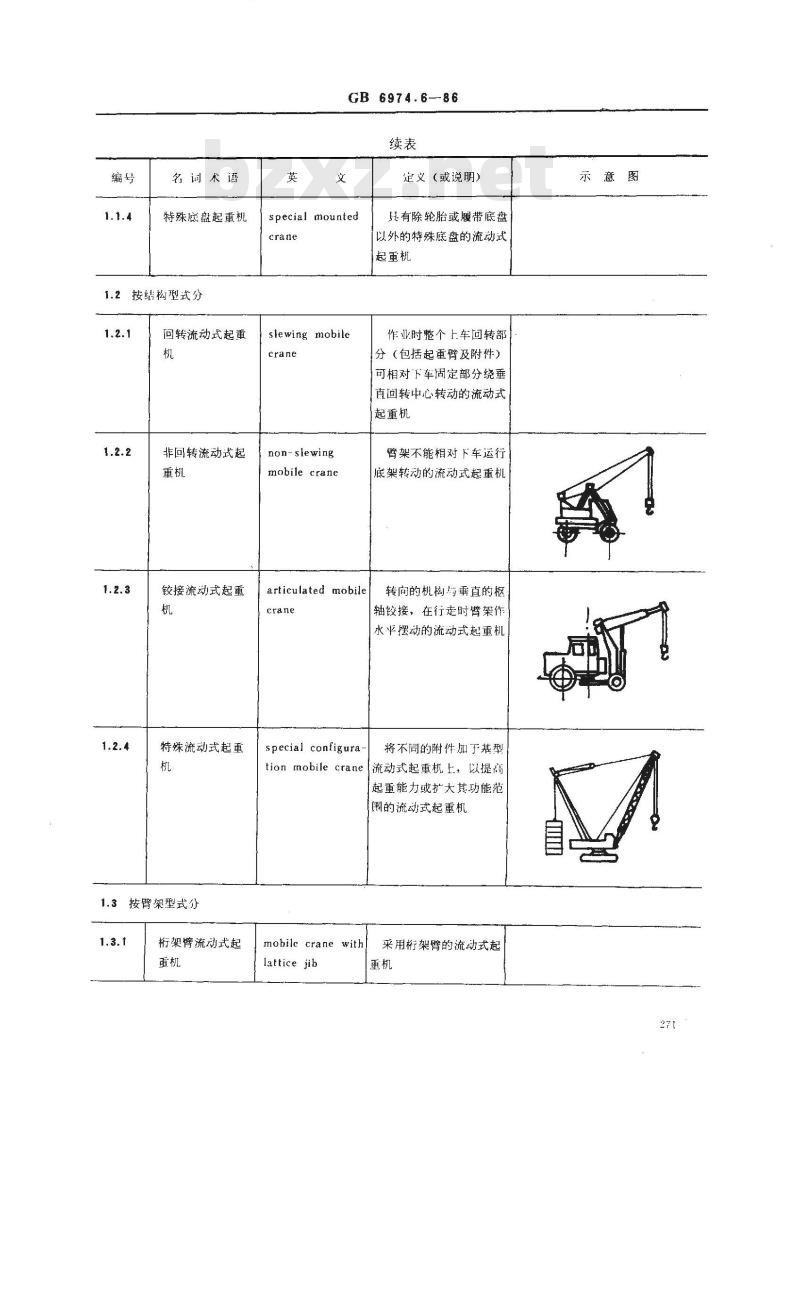

名词术语
特殊底盘起重机
1.2按结构型式分
回转流动式起重
非回转流动式起
铰接流动式起重
特殊流动式起重
1.3按臂架型式分
桁架臂流动式起
GB 6974.6--86
special mounted
slewing mobile
non-slewing
mobile crane
定义(或说明）
具有除轮胎或履带底盘
以外的特殊底盘的流动式
起重机
作业时整个上车回转部
分（包括起重臂及附件）
可相对下车固定部分绕垂
直回转中心转动的流动式
起重机
臂架不能相对下车运行
底架转动的流动式起重机
转向的机构与垂直的枢
articulated mobile
轴铰接，在行走时臂架作
水平摆动的流动式起重机
special configura-
tion mobile crane
mobile crane with
lattice jib
将不同的附件加于基型
流动式起重机上，以提高
起重能力或扩大其功能范
围的流动式起重机
采用行架臂的流动式起
示意图

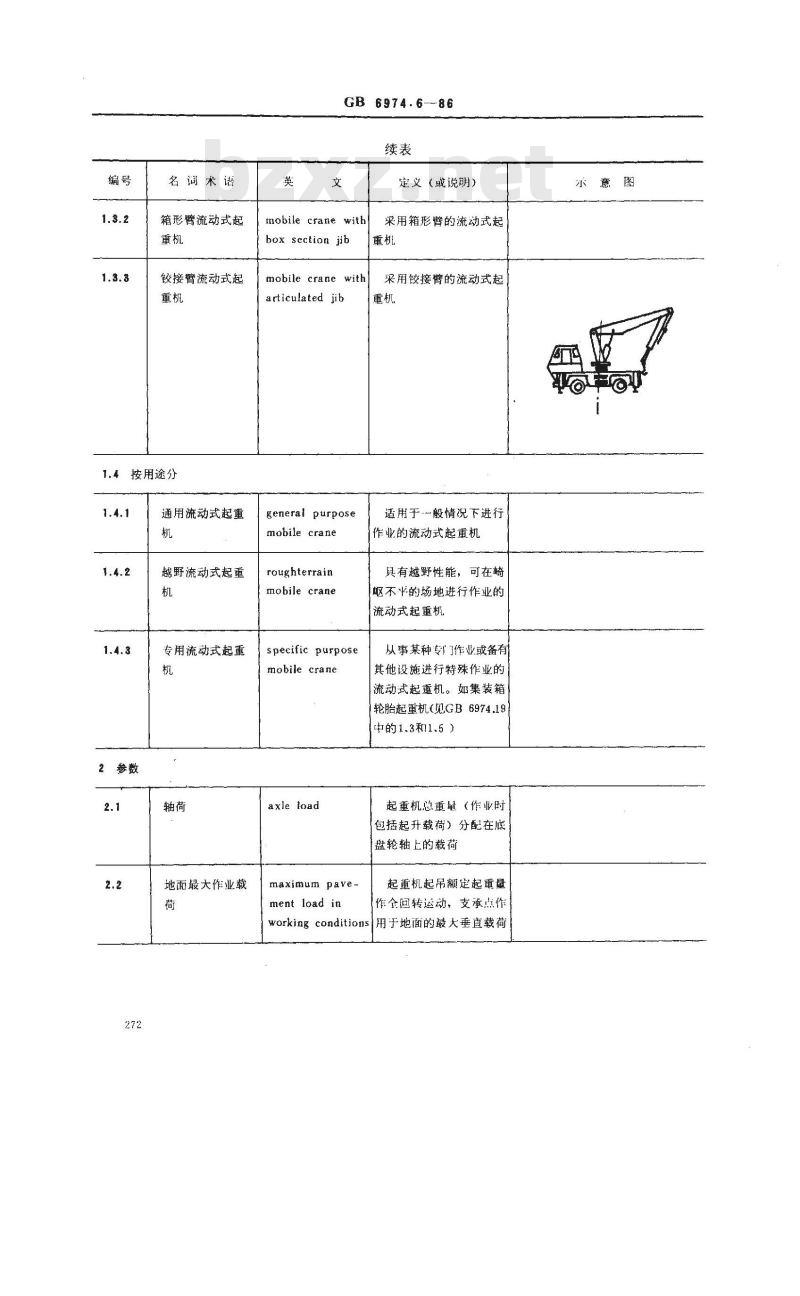

名词术语
箱形臂流动式起
铰接臂流动式起
1.4按用途分
2参数
通用流动式起重
越野流动式起重
专用流动式起重
地面最大作业载
GB 6974.6--86
定义（或说明）
mobile crane with
box section jib
mobile crane with
articulated jib
general purpose
mobile crane
roughterrain
mobile crane
specific purpose
mobile crane
axle load
maximum pave-
ment load in
采用箱形臀的流动式起
采用铰接臂的流动式起
适用于般情况下进行
作业的流动式起重机
具有越野性能，可在崎
呕不平的场地进行作业的
流动式起重机
从事某种专门作业或备有
其他设施进行特殊作业的
流动式起重机。如集装箱
轮胎起重机（见GB6974.19
中的1.3和1.5）
起重机总重量（作业时）
包括起升载荷）分配在底
盘轮轴上的载荷
起重机起吊额定起重量
作全回转运动，支承点作
working conditions用于地面的最大垂直载荷冰意图

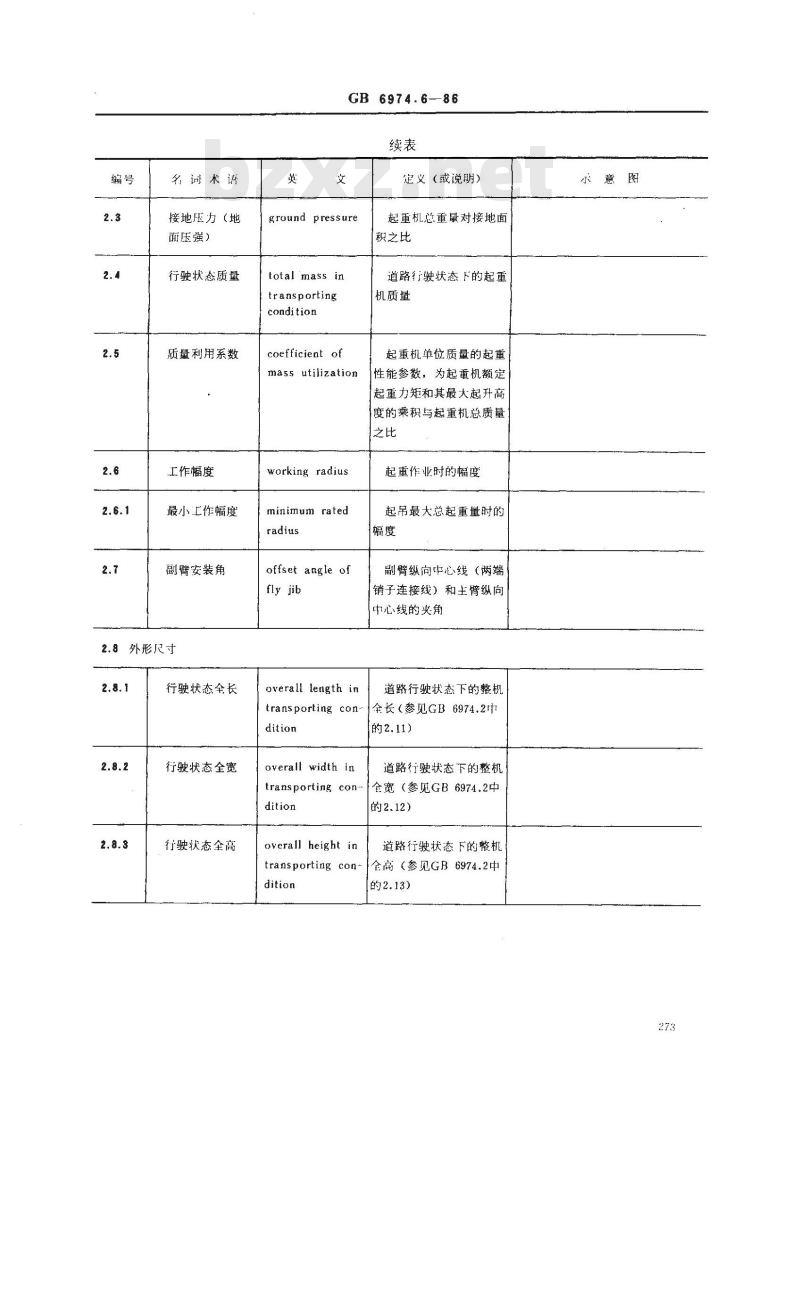

名调术语
接地压力（地
葡压强）
行驶状态质量
质量利用系数
工作幅度
最小工作幅度
副臂安装角
2.8外形尺寸
行驶状态全长
行驶状态全宽
行驶状态全高
GB 6974.6-86
ground pressure
total 'mass in
transporting
condition
coefficient of
mass utilization
working radius
minimum rated
radius
offset angle of
fly jib
overall length in
transporting con-
dition
overall width in
transporting con--
dition
overall height in
定义（或说明）
起重机总重量对接地面
积之比
道路行驶状态下的起重
机质量
起重机单位质量的起重
性能参数，为起重机额定
起重力矩和其最大起升高
度的乘积与起重机总质量
起重作业时的幅度
起吊最大总起重量时的
副臂纵向中心线（两端
销子连接线）和主臂纵向
中心线的夹角
道路行驶状态下的整机
全长（参见GB6974.2
的2.11）
道路行驶状态下的整机
全宽（参见GB6974.2中
的2.12）
道路行驶状态下的整机
transporting con-
全高（参见GB6974.2中
dition
的2.13）
示意阁

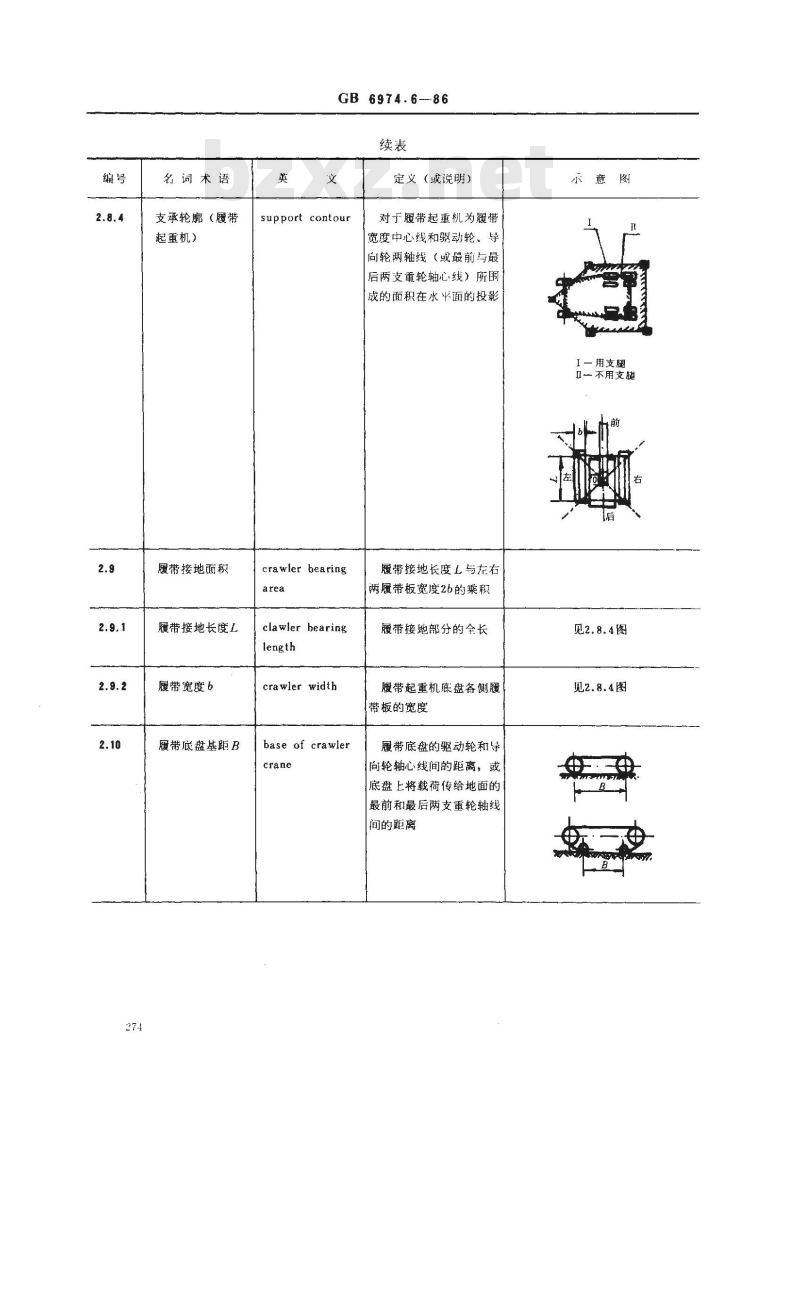

名词术语
支承轮廓（履带
起重机）
履带接地面积
履带接地长度L
履带宽度6
履带底盘基距B
GB 6974.6--86
support contour
crawler bearing
clawler bearing
length
crawler width
base of crawler
定义（或说明）
对于履带起重机为履带
宽度中心线和驱动轮、导！
向轮两轴线（或最前与最
后两支重轮轴心线）所围
成的面积在水半面的投影
履带接地长度L与左右
两履带板宽度2b的乘积
履带接地部分的全长
履带起重机底盘各侧履！
带板的宽度
履带底盘的驱动轮和导
向轮轴心线间的距离，或
底盘上将载荷传给地面的
最前和最后两支重轮轴线
间的距离
示意图
I一用支腿
Ⅱ - 不用支胆
见2.8.4图
见2.8.4图
名词术语
履带底盘转弯半
臂头最小转弯半
独立伸缩
同步伸缩
顺序伸缩
组合伸缩
带载伸缩
道路行驶
GB 6974.686
turning radius of
crawler chassis
minimum turning
radius of jib
independent
telescope
synchronous
telescope
telescope in
sequence
定义(或说明)
由履带底盘纵向对称平bzxz.net
面到转向中心的距离
起重机以最小转弯半径
转向行驶时，起重臂前端
作弧线运动，其最外点在
支承地面的投影到转向中
心的距离
起重臂的各伸缩节单独
伸缩的运动状态
起重臂的各伸缩节尚时！
以相同的行程或相同的行
程比率进行伸缩的状态
起重臂的各伸缩节以
定的先后次序逐节伸缩的
具有二个以上伸缩臂节
combine telescope
的伸缩臂，各臂节以顺序-
独亡，或同步一独立等组
合的伸缩方式进行伸缩的！
telescope with
transport (road)
travelling
起重臂吊着重物进行伸
缩的状态
将起重臂放下固定或部
分拆除，收问支腿，切断
示意图
名词术语
静载稳定性
后翻稳定性
行驶稳定性
倾翻线
4机构和零部件
起重臂伸缩
GB 6974.6—86
static stability
under testing
condition
stability to
resist back
tipping moments
stability under
transport condi-
tipping line
superstructure
underchassis
定义（或说明）
各工作机构的动力，并根
据运行要求拆除某些零部
件，进行长距离的场地转
移的状态
无风但在等效的动力条
件下作业的起重机，吊起
试验载荷，不计风载和动
载时的稳定性
起重机抵抗向后倾覆力
矩的能力
无吊重行驶状态下，起！
重机抵抗倾覆的能力
起重机各相邻支承点间
的水平连线
对于回转流动式起重机
相对于不回转的底盘或下
车，可绕回转中心线转动
的起重机的上部结构，包
括回转支承及其以上的全
部机构和装置的总称
回转支承以下，包括起
重机行驶机构、底盘、外
伸支腿等部件在内的机构
和装置的总称
boom telescoping
驱动伸缩臂各伸缩节作
伸缩运动的机构
device
示意图
4.4起重臂
名词术语
4.4.1按结构型式分
桁架臀
箱形臂
lattice jib
box jib
4.4.2按使用特点和安装部位分
珈长臂
基本臂（最短
main jib
extension jib
fly jib
basic jib
GB 6974.6--86
定义（或说明）
桁架结构的起重臂
具有封闭截面的起重臂
从与转台或塔幅相铰接
的根部铰点起，至其头部
装设的起升定滑轮组轴心
线之间的起重臂
饺接于主臂头部，其轴！
线与主臂轴线方向基本
致，用以加长作业臂长的
附加臂
饺接于主臂头部，并可
在起升面内俯仰，改变其
主臂灾角进行变幅的起
将桁架臂的中间臂节全
部拆除，只出下端的基础
臂节和上端的顶部臂节维
成的主臂，或伸缩臂的各
伸缩节全部缩问的主臂
示意图
区区区区
顶部營节
基础臂节
C区区区区
名词术语
最长主臂
基础臂节
顶部臂节
中间臂节
铰接臂
4.4.3按臂架组合形式分
固定长度起重臂
可变长度起重臂
GB 6974.6--86
full extensional
main jib
base jib section
top jib section
insert jib section
articulated jib
fixed length jib
varied length jib
定义（或说明）
将桁架臂的中间臂节全
部装上，或伸缩臂全部伸
出的主臂
直接与转台、底座或塔
身相铰接的臂节（对于桁
架臂汽车起重机，在行驶
时该节是不拆卸的)
位于起重臂最外端的臂
节，在其头部设有支承钢
丝绳的定滑轮组，或（和）
安装副臂的联接点
为得到不同的臂长而安
装于基础臂节和顶部臂节
之间，截面尺寸和长度一
定的起重臂节
各臂节互相饺接，靠油
缸伸缩而伸癌的起重臂
起重机的作业臂长不能
改变，或在作业循环期内
不能改变臂长（如衍架臂）
的起重臂
起重机在作业循环期内
可以改变臂长的起重臂
见4.4.2.1图
见4.4.2.1图
中间管节
见1.3.3图
名调术语
塔臂配置
组合式起重臂
4.5外伸支腿
W形外伸支腿
(蛙式支腿）
H形外伸支腿
X形外伸支腿
GB 6974.6-86
mast (tower)
attachment
boom with fly jib,
extension jib
W-outrigger
定义 (或说明)
由塔架、带或不带副臂
的臂架及必要附件组成的
在主臂端部或近于臂端
装有副臂或加长臀，用以
加长作业臂长并安置辅助
吊其的起重臂
支腿收回后，从起重机
的正后方看，其左右两侧
的外伸支腿呈W形配置
H-outrigger
X-outrigger
用支腿作业时，从起重！
机的正后方看，左右两支
腿星H形。每个支腿由水
平伸缩及垂直升降两部分
用支腿作业时，从起重
机的正后方看，左右两支
腿星X型
示意图
名词术语
辐射式外伸支腿
副臂支撑杆
臂架折叠机构
行驶机构
取力装置（动力
输出装置）
悬挂锁紧机构
GB 6974.6--86
radial outrigger
brace pole of fly
jib fold mecha
travelling mecha-
chassis
chassis frame
power take-off
suspension lock
device
定义（或说明）
作业时各支腿伸出后，
在支承地面皇辐射状布置。
不用支腿时，支腿可以收
回，并回转-个角度，依
附底架两侧或被拆除，便
于起重机行驶
安装在起重臂头部附近，
支撑副臂拉索的结构件
起重机由工作状态转换
成非工作状态，使起重臂
折登的机构
使起重机行驶和行走的
用以支承起重机上车或
主体部分，并实现起重机
行驶的整机下面部分的总
称，但不包括支腿及其驱
动装置
承受整机自重、各种载
荷，并通过轮胎、履带或
支腿传给地面，安装各种
机构和附件的梁架式底盘
结构件
自发动机的传动系统引
出动力的装置，用来驱动
起重机液压油泵或其他机
具有弹性悬架或平衡悬
架的底盘，在作业时锁住
示意图
名词术语
牵引装置
附加说明：
towdevice
GB 6974.6—86
定义（或说明)
悬架弹簧或平衡架，以阻
止车轴与底架间的相对运
动或减少弹性效应，增加
作业时的稳定性的一种装
起重机被牵引或进行牵
引作业的装置
示意图
本标准由中华人民共和国机械工业部、城乡建设环境保护部、交通部共同提出。本标准由长沙建筑机械研究所归口。本标准由北京起重运输机械研究所、长沙建筑机械研究所和交通部标准计量研究所负责起草。本标准主要起草人贾。
