【国家标准(GB)】 照相胶片和相纸脆性楔式试验方法

GB/T6849-1995
本标准系等同采用IS06077:1993《摄影——照相胶片和相纸——脆性模式试验》本标准是对原GB6849—86《胶片脆性测定方法》（第一版)的修订。原标准系等效采用ISO6077：1980《摄影——照相胶片—脆性模式试验》。根据ISO6077:1993进行修订时,本标准的模式试验基本原理方法未变，但适用范围扩展至照相相纸，且测试仪器亦从原规定的窄型一种发展为窄型和宽型二种，而后者对脆性大的胶片和相纸更为适用。脆性楔式试验要求在保持恒定的低湿度环境下进行,ISO6077:1993引用ISO483:1988《塑料用水溶液维持恒定相对湿度进行调节和试验的小密闭箱。为方便运用，我们选择其中与本标准规定要求相适应的用饱和盐水溶液控制相对混度的有关内容,列入附录本标准的附录 A是提示的附录
本标准从生效之日起，同时代替GB6849--86。本标准由中华人民共和国化学工业部提出本标准由化工部感光材料标准化技术归口单位—中国乐凯胶片公司第一胶片厂归口，本标准由上海感光胶片总厂负责起草，福达感光材料有限公司，轻工感光材料质量检测中心参加起草。
本标准主要起草人：方建国、高源、王城本标准首次发布于1986年9月。
GB/T6849—1995
ISO前
ISO(国际标准化组织)是世界范围的国家标准团体(ISO成员团体)的联合会。正式编制国际标准工作是通过ISO技术委员会进行的。对技术委员会确定的题目感兴趣的每个团体，均有权向技术委员会提出参加。政府和非政府国际组织和ISO联络后也可参加工作，ISO与国际电工委员会(IEC)在一切电手标准化问题上密切合作。
技术委员会采纳的国际标准草案，要散发给各成员团体投票，至少要参加投票的成员团体75%赞同，才能被出版作为国际标准。ISO6077国际标准是由ISO/TC42摄影术技术委员会制订的。本第二版作了技术惨改，替代第一版（ISO6077：1980)，原第一版作度，本国际标准附录A仅是信息性的。GB/T6849—1995
脆性是在特定大气条件下，许多材料的-种性质。当材料弯曲变形时会引起裂纹或断裂。对照相胶片和相纸来说，这是一种缺陷。因为在设备或加工中，令人满意的性能应该是有足够的柔性（脆性低），以确保在实际碰到的大气条件下，能很好地承受弯曲时的应力。照相胶片和相纸是由二层或更多层不同材料叠成，通常是由一层片基或纸基和含成像和其它物质的具有很强粘着力的明胶层组成。这些薄层必须具有足够的柔性，以承受使用中弯曲时的应力。然而，在低相对湿度和低温条件下，明胶层和支持体会变脆，生成裂纹和（或)断裂。原因是其承受弯曲应力的能力降低所致。
照相胶片和相纸受不同方式的应力，其破裂的形式亦不同，比：破裂可由乳剂层内很细微的裂纹构成，而支持体未断，造成影像观着欠佳。不同条件下或便用不同材料情况下破裂可由支持体内裂纹或所有各层都完全断裂构成
脆性不是一种独立的物理性质。感光材料表现出的脆性，很大程度取决于机械处理方式和外界温度，相对湿度，因此不能靠一次脆性试验就评定出各种感光材料在差异很大的实际条件下的脆性表现，本标准中规定的脆性楔式试验法是对感光材料在简单弯曲作用下，使其承受高度的张力。这是多年来被认可的评定脆性的方法，同时也与许多实际应用中的产品性能相关，该方法在感光材料工业中被广泛运用。另外的方法，是将试样反复折叠至断裂或绕于不同直径的轴上来试验其柔性。有很多可用的柔性试验，但都不能做到标化。
降低温度和相对混度对脆性起不利的影响，大多数实用过程中，低相对湿度下的发脆远比低温条件下发脆更容易避到，而在相对显度25%以下的湿度微小变化将引起跪性显著的改变。因此，脆性试验只能在温度和相对温度受到非常精确控制的特定环境下进行。脆性也同样取丁试样的厚度，它随支持体或乳剂层厚度的增加而增如。鉴于此原因，要比较不同材料的性能时，必须要考虑其厚度。感光材料生产至试验之间经受的温、湿度状况亦影响到脆性，即使试样在标推的温、龈度环境得到再调节也消除不此影响。明胶层通常比支持体更脆，因此对单独一面涂有明胶层的感光产品，当其明胶层向外弯曲时，显得更脆（即明胶受到张力）。脆性可能会随着由支持体方向决定的弯曲轴线不同而不同，但乳剂的脆性通常没有方向影响。1范围
中华人民共和国国家标准
照相胶片和相纸脆性楔式试验方法Photographie films and papers-Wedge test for brittlenessGB/T 6B49—1995
idt ISo 6077.1993
代替 GB 6849 86
本标准规定了照相胶片和相纸脆性的测定和定量表示方法，但不规定测定材料在受到所有应力情说下脆性的准确值的通用脆性试验。本标准适用于涂或未涂明胶背层的胶片和普通相纸或涂塑相纸，同样也适用于未经冲洗或冲洗后的感光材料，虽然冲洗前后的脆性相差很大。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。用水溶液维持恒定相对湿度进行调节和试验的小密封箱”ISO 483:1988塑料-
3原理
测量试样片环在经受高张力而破裂时模式脆性测试仪的开度。4装置
4.1模式脆性测试仪
楔式脆性测试仪是由二块平行的金属板或夹片组成，形成如图1、图2所的楔形或V形。楔的窄端--块夹片上装有一个夹子，用来固定试样一端，并备有标尺表示二块夹片在任何位置上的距。楔式测定仪的规格标准规定为窄的和宽的二种：窄的（见图1)模角为9.0°，模最大开度为25mm，通常适用于大多数胶片。对脆性大的胶片和相纸,推荐采用模角为 28.0°,楔最大开度为 74 mm 的宽型测试仪（见图2)。
国家技术监暂局1995-12-20批准1996-08-01实施
奥开度25
GB/T 6849--1995
换并度标尺
1）该尺寸范可为2.5～25

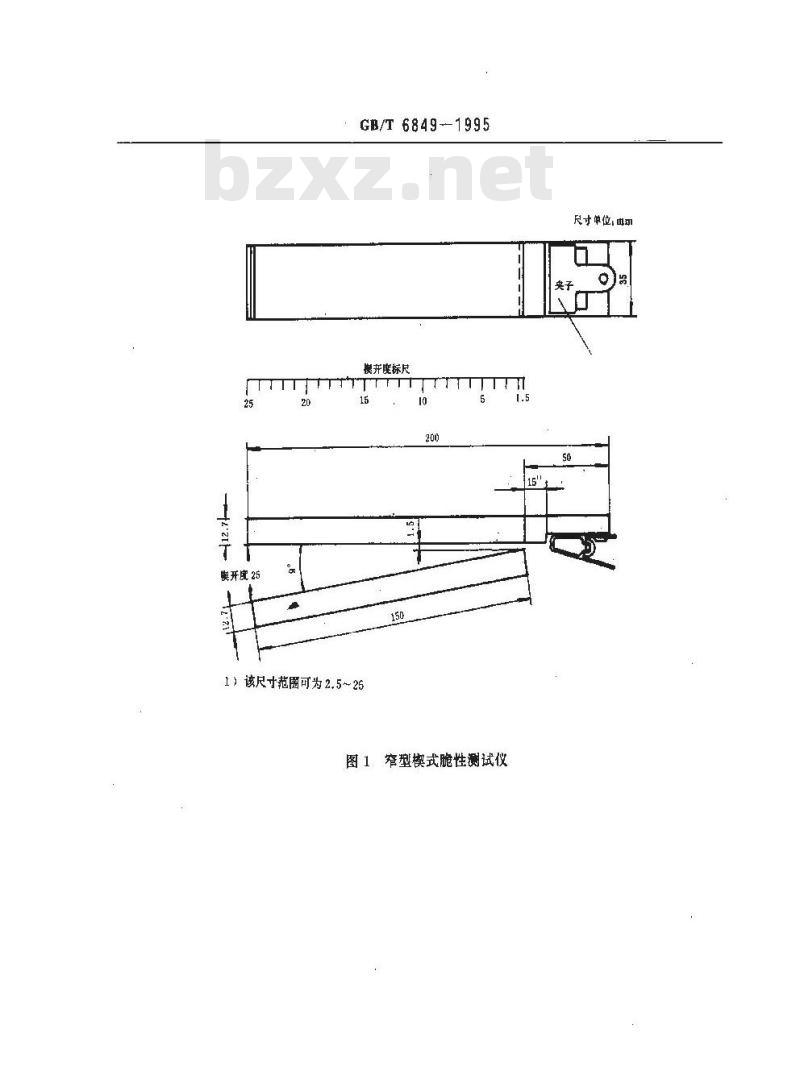

图1窄型模式脆性测试仪
尺寸单位：
GB/T 6849—1995
开度标尺
7570868056504540360
2520161051.5
模开度74
1）该尺寸范围可为2.5～25
图 2宽型楔式脆性测试仪
4.2试验箱（室）
尺寸单位+mm
应采用-个可进行调节和试验的带空调的操作箱或工作室，其温度应控制在规定值的士1℃之内，相对湿度控制在规定值的±1%\之内,空气流速至少达 15 cm /s。如果采用空调室,应使空气流速足以保持规定的条件。试验过程中，应限制室内人数，并防止操作人员的呼吸对试样的影响。5试样
5.1试样准备Www.bzxZ.net
试样应在2023C,相对湿度40%～55%环境下裁取\,切刀应选用精密型,并保持刀口锋利,使试样边缘光滑无缺口。试样准备和试验过程中，操作者应带橡皮手套。5.2试样的挑选
每次试验准备10片试样作为一组，样品充足的话，一组按机器运行方向裁取，另一组则按横向裁取。如果胶片有可分离背层的话，至少在二个主要方向中的一方裁取一组试样，用于背层凸面的试验。5.3试样尺寸
试样的标准规格为长 350 mm宽15~16mm。如果得到的样品不足350mm试样长度，则将试样1）为达到所要求的精度，相对湿度的控制通常需用露点方法。2）如果在低于40%相对湿度下裁取，很循达到使片边光猎，而且还易引起乳剂层脆裂，影确后面的跪性测试结果反之,在高于55%相对湿度下，某些照相胶片和相纸会永久改变其以后的性性质。GB/T6849—1995
端夹住，另一端可用一段胶片或相纸接长。仅用于对比目的的16 m切打孔后的胶片也可经切除齿孔边缘后，成9mm宽的试样进行试验，但一般不推荐这样做。同样，35mm胶片可以试验，但其结果不一定与标准的 15~16 mm宽的试样进行比较。6调节和试验条件
6.1试样调节
试样应在试验箱内达到规定的湿度环境下达到平衡。这可由每隔一定时间称量和测定再进一步调节亦不明显改变试样质量的时间求确认。通常感光胶片4h左右，普通相纸1天，涂塑相纸7天，不管怎样，实际所需时间要视进入的调节空气、试样的类型和厚度而定。试样应放在空气可自由循环的架子上。6.2试验张件
试验的标准相对湿度为(15士1)%、也可用10%、20%和35%，或与其相接近的相对湿度。利用密封籍中稳定饱和溶液来调节相对显度被证明是有效的\。试验的标准温度为23土1℃，但是做了温度影响的试验后也可采用其他温度。
试验中，试样除处于0℃外，不应离开调节环境。对于在0℃或更低温度环境下试验的胶片，试样须在23和需要的相对暹度下调节，并密封在用胶带封口的小片盒内，并以足够的时间降至试验温度后再取出来，-次试完”。
7试验程序
试样一端用楔形狭端上的夹子夹住，使试样在樊式仪中形成环状，乳剂面向外，另一端留有足够的长度，从形狭口中伸出，以供拉片。在对准形狭端起点（在刻度为1.5mm处）的试样上做一个记号，手持试样自由端，将其平稳而迅速地全部拉过模形狭口。整个动作应在1秒钟内完成”。取下试样.展平在标尺上，原标记对准1.5mm处，直接从标尺上读出试样破裂处的楔距，精确到o.5 mm.
如果乳剂层山现裂纹，则最先出现裂纹处和试样完全断裂处的楔距都应记录下。最先的裂纹，同样可从断裂的试样上发现。试样的二段都必须检验。对二面都涂有乳剂的或有可分离背层的胶片，应加倍取样，分面测试。照相胶片和相纸，其乳剂层与支持体应有很好的粘牢度。这样，楔距才反映其跪性，如果粘牢度差，试验中，乳剂层会剥落。剥落处的模距很大程度取决于乳剂，片基间粘着力，而不能反映各层的脆性。8试验报告
8.1试验数据
拉过模形最窄部位(1.5mm）而没破裂的试样，其脆性应人为设定1mm，以计算断裂的试样的脆性算术平均值。
每一种试验的材料应报告以下内容：如长度方向、宽度方向、乳剂凸面和背层凸面。a）出现裂纹试样的最先出现裂纹处的平均楔距。b）反映乳剂层裂纹试样的百分数。1) 更ISO 483
2)在 0亡或更低温度环境下,直接控制相对谨度是很难做到的,但一且照相材料调节好后,在低温条件下其溢度的增减率是很低的。
3)从儿种胶片试验看,试验速度在1～~6 s范国内对瞻性值影响不大，4）胶片乳剂层裂纹最好用直接平行光束，在强照明下检验。没有背层的胶片乳剂层裂纹往往从试样背面更容易看出。用轻微的张力持试样或用适射光观赛时更有利，GB/T6849-1995
c）完全断裂(包括那些以1mm值表示的没有断裂的试样)的平均楔距。d）反映完全断裂试样的百分数
e）最先出现破裂的试样的平均楔距，不管是裂纹还是断裂（包括用1mm数值表示未出现破裂的试样)。
f)试验时的温度和相对湿度
g）试样的平均厚度（若宽度不是15~16mm，则应注明）。h)采用的模式脆性仪是狭型的还是宽型的8.2意义
指明试样破裂是由乳剂层裂纹还是完全断裂所造成是很重要的，因为这将提供关于脆性原因的信息。乳剂裂纹反映了乳剂层的脆性和乳剂对片基的粘着力，断裂反映的同时包含了片基的脆性。最先破裂的测定，给出了涂层脆性的单一数值，但没表明造成脆性的原因。二种材料在楔式脆性仪上测得的平均脆性在小于1 mm的差别，被认为是无关紧要的。一种材料可接受的楔式试验的脆性定性判断，取决于材料的本性和用途。例如电影片要求脆性低，因在使用中，胶片要在较小直径的滚轴和齿轮上弯曲和运行。而厚纸基的相纸则允许有较高的脆性值，因为使用中，通常不弯曲。
A1仅器装置
GB/T 6849-1995
附景A
（提示的附录）
用水溶液维持恒定相对湿度进行调节和试验的小密闭箱密闭箱最好是矩形的，容积在15～200dm之间，由情性和不吸水的材料构成，所有连接处应是防漏及抗腐蚀的，箱体内壁及圆形接头处应容易清洗。箱门有一个双层玻璃的观察窗，当门关闭时应达到有效密封，需要时可效置易于调换的密封垫圖。昼于密闭箱底盛放盐溶液的盘子由防渗透的材料制成，不会产生细微裂纹，不受任何饱和盐溶液的影响。盘的表面积应尽量大些，以便得到最大传凝率。箱体内具有空气循环条件的有效操作空间高度不应超过溶液自由表面最小尺寸的1.5倍。在盐溶液的表面上方和操作空间的所有分，使用适当的风扇和空气导替，提供良好的空气循环。如用干显球温度计测量温度和猩度，温度计放置于箱体内，其测量点的空气流速约为3m/s。当箱体门开启时，最好使风扇自动关闭。A2每一种盐的饱和水溶液在一定温度下产生的相对湿度（见表1),相对湿度的平均值以（%)表示，充许偏差士2.
表A1温度5～60℃之间在饱和盐水上面空气的相对湿度饱和盐水溶液
氢氧化钾(KOH)
氨化裡(LiCI -H,O)21
乙酸钾(CHCOOK）2)
六水合氯化镁(MgCl26H,0)z)
二水合碳酸钾(KCU·2H,0))
1) 氢氧化钾具有腐蚀性,素止与皮肤接触。2）这些盐类被推荐用于特殊的温度范圈A3操作要点
不间温度时的相对题度%
30'℃
A3.1密闭箱所处的环境，应能保证箱内所有各点的温度保持恒定和均句。35℃
43.2将足够量的饱和盐水液预先放置于密闭箱内，以保证测量时大气达到平衡，在整个试验阶段，量的固体盐应与溶液接触。
A3.3密闭箱实际负荷容盘，取决于被调节材料的吸水能力以及它的含湿量和建立一个平衡状态所需时间。只有对样品质量的周期测最和箱内温湿度测量仪的周期读数，才能指出达到所需平衡状态的时间：
GBT6849-1995
43.4引人样品后，一筷密闭箱恢复其平衡状态（期或者说规定湿度条件的试验开始了8.5密团籍内应保持清
斤指示的）,开始计算样品的调
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
