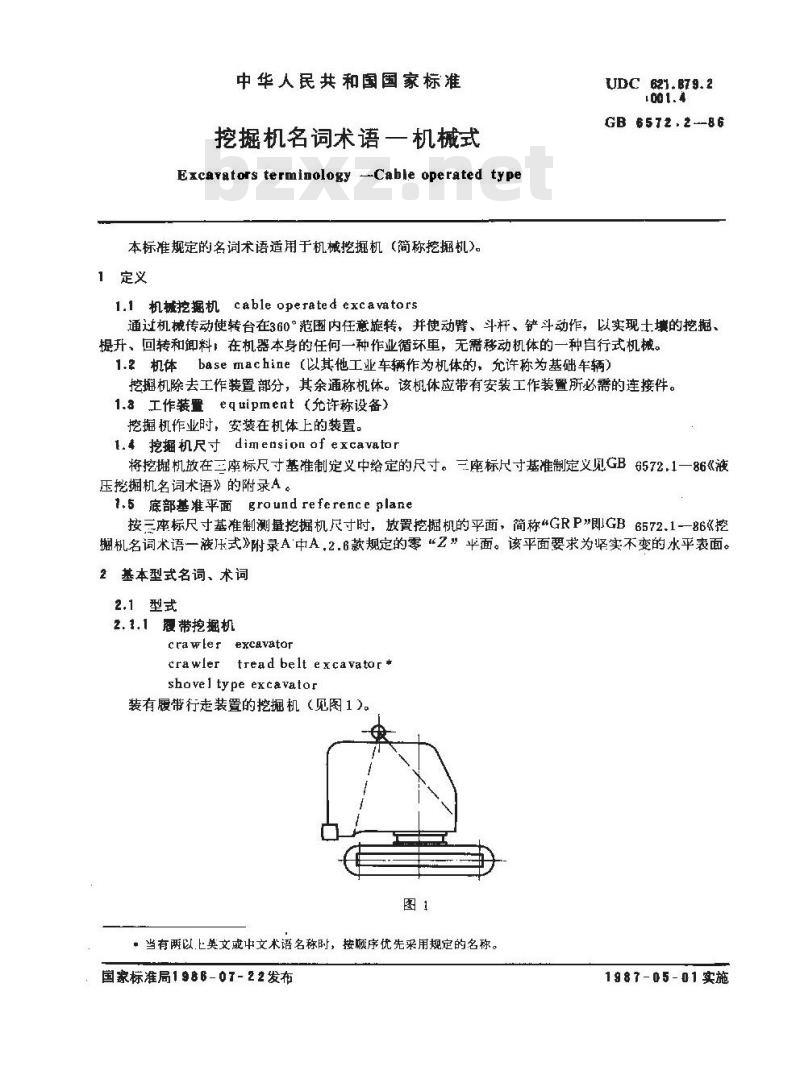

中华人民共和国国家标准
挖掘机名词术语一机械式
Excavators terminology -Cable operated type本标准规定的名词术语适用于机械挖掘机（简称挖掘机）。1定义
1.1机械挖掘机 cableoperated excavatorsUDC 621.B79.2
GB 6572.2--86
通过机械传动使转台在360°范圈内任意旋转，并使动臂、斗杆、铲斗动作，以实现士壤的挖掘、提升、回转和卸料：在机器本身的任何一种作业循环里，无需移动机体的一种自行式机械。1.2机体base machine（以其他工业车辆作为机体的，允许称为基础车辆）挖掘机除去工作装置部分，其余通称机体。该机体应带有安装工作装置所必需的连接件。1.a工作装置equipnent（允许称设备）挖掘机作业时，安装在机体上的装置。l.挖掘机尺寸dimensionofexcavator将挖掘机放在三座标尺寸基准制定义中给定的尺寸。 三座标尺寸基准制定义见GB 6572.1一86《液压挖掘机名词术语》的附录A。
t.5 底部基准平面 graund reference plane按三座标尺寸基准制测量挖掘机尺寸时，放置挖掘机的平面，简称*GRP\即GB6572.1一86《挖挪机名词术语一液压式》附录A'中A，2.6款规定的零“Z”半面。该平面要求为坚实不变的水平表面。2基本型式名词、术词
2.1型式
2.1.1履带挖掘机
crawler excavator
crawler tread belt excavatar*shovel type excavator
装有履带行走装置的挖掘机（见图1）。图1
当有两以上英文或中文术语名称时，按顺序优先采用规定的名称。国家标准局1986-07-22发布
1987-05-01实施

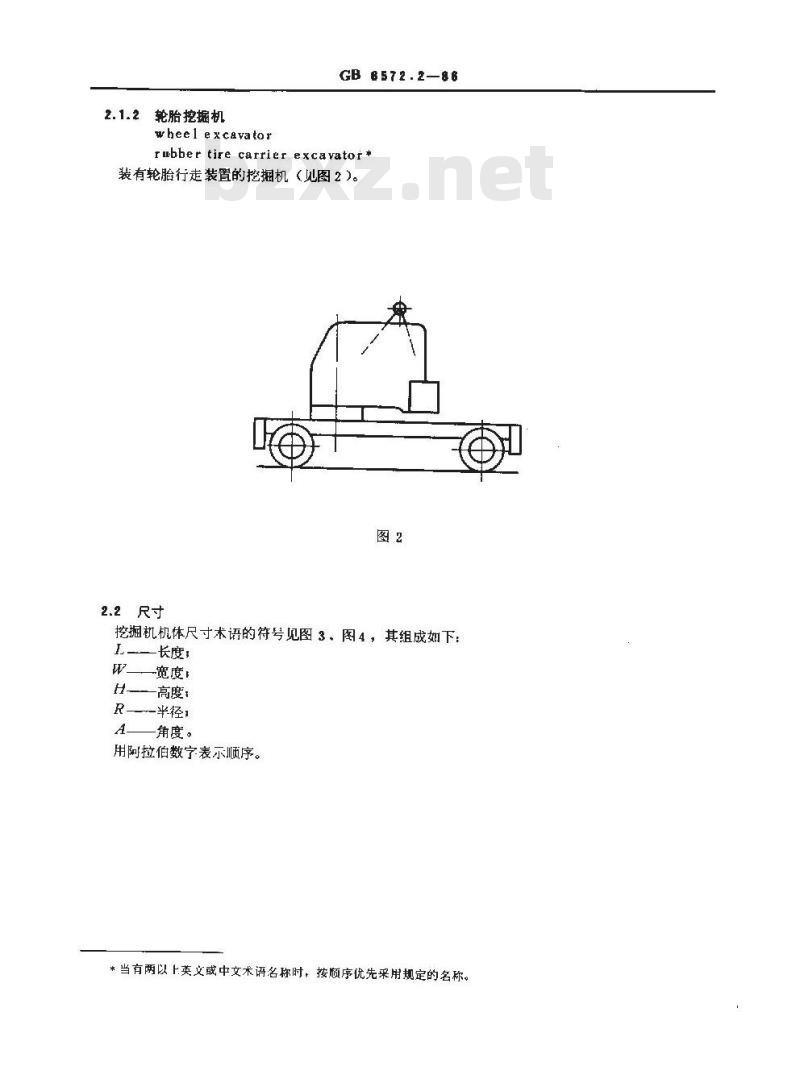

2.1.2轮胎挖掘机
wheelexc&vator
GB B572.2—86
rubber tire carrier excavator*装有轮胎行走装置的挖捆机（见图2）。图2
挖掘机机体尺寸术语的符号见图3、图4，其组成如下：一长度；
W—宽度
H——高度：
R———半径;此内容来自标准下载网
角度。
用阿拉伯数字表示顺序。
*当有两以上英文或中文术语名称时，按顺序优先采用规定的名称。E
GB 6572.286
图3履带挖掘机机体人+
GB 6,572.2—86

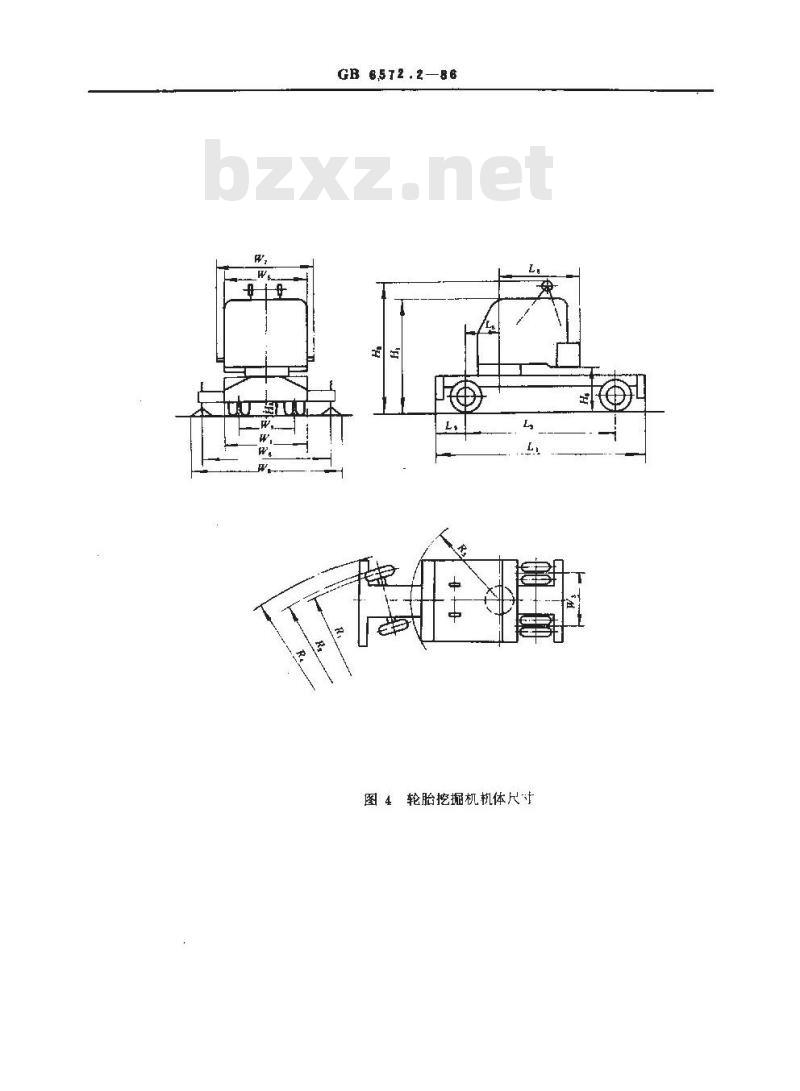

图4轮胎挖掘机机体尺+

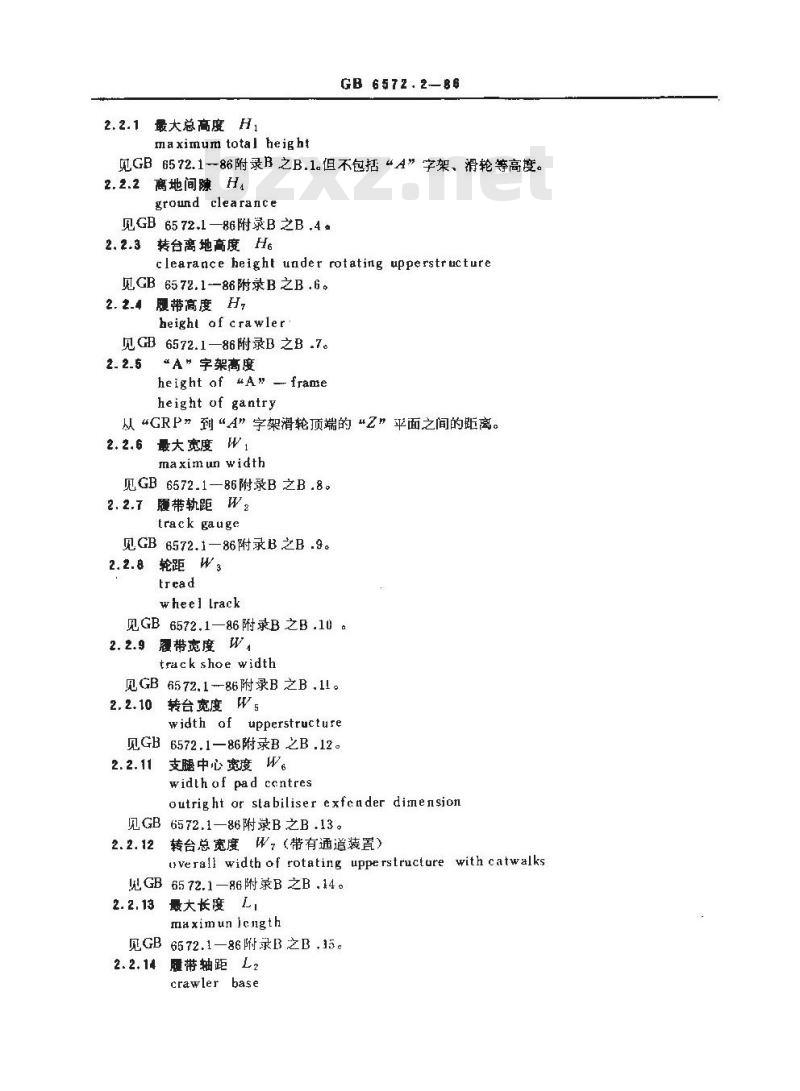

最大总高度H,
maximum total height
GB 6572.286
见GB6572.1-86附录B之B.1但不包括“A”字架、滑轮等高度。离地间H
ground clearance
见GB 6572.1—86附录B之B ,4 。2.2.3
转台离地高度H6
clearance height under rotating upperstructure见GB 6572.1~—86附录B之B.6。2.2.4履带高度H,
height of crawler
见GB6572.1—86附录B之B.7。
2. 2.5A\字架高度
height of uA\ -- frame
height of gantry
从“GRP”到“A”字架滑轮顶端的\Z平面之间的距离。2.2.6最大宽度W1
maximun width
见GB 6572.1—86附录B 之B .8。W2
履带轨距
track gauge
见GB 6572.1—86附录B之B-9。
2.2.8 轮距 W3
wheel lrack
见GB 6572.1—86附录B之B.10 。2. 2.9 履带克度 W,
track shoe width
见GB6572.1--86附录B之B.11。
转台宽度Ws
width of upperstructure
见GB6572.1—86附录B之B.12。
支腿中心宽度W
widthof pad ccntres
outright or stabiliser exfender dinension见GB6572.1—86附录B之B.13。
转台总宽度W（带有通道装置）
uverall width of rotating uppe rstructure with catwalks见GB 65 72.1—86附录B 之B .14 。2.2.13
最大长度LI
ma ximun Ic igth
见GB6572.1—86附录B之B，35。2.2.14履带轴距L2
crawler base
既GB 6572.1—86附录R 之B .16。2.2.15 轴距 1.3
wheel base
见GR 6572.1—86附录B 之B ,17。GB6572.2--86
2.2.16回转中心至后轮中心距离Lsdistancc from centre of rotation to the centre uf the rear whecls见GB 6572.1—86附录B之B.19 。2.2.17 履带总长度L6
overall length of crawlers
见GB 6572.1—86附录B 之B.21。2.2.18转台尾端长度1.g
upperstructure rear dislance from axis of rotation见GB6572.1—86附录B之B.23。
2.2.19后轮中心至底架后端外侧距离Lgdistancc from the cenire of rear axle to rcar end of frame在X坐标上，通过后轮中心的“X”平面利通过底架后端最远点的“X”平面之闻的距离。当机体装有双后桥时，定义中的“后轮中心”为双后桥两轴线之间的中线。回转中心至动臂枢轴的距离L10
distance of boom foot pinto centre of rotalion在X坐标上，从零“X”平而到动臂枢轴中心的“X”平面之间的距离。2.2.21动臂枢轴高度Hg
height of boom foot pin
从“GRP”到通过动臂枢轴中心的“Z”平面之间的距离。2.2.22最小转弯半径R1
turning radius
见GB6572.1—86附录B之B.24。
2.2.23外缘（轮胎外侧）转弯半径R2machineclearanct radius
见GB6572.1—86附录B之B.25。
2.2.24回转半径R3
swing radius
见GB 6572.1—86附录R 之B .26 。2.2.25机体最小转弯半径R 4
vr hicle clearance
radius turning of base machine在“乙”平面上，玑体以最小转弯半径转弯时，旋转中心到机体最远点所形成圆弧之间的距离。2.2.26支腿最远距离W
overall width over floots with outriggers e xtcnded在Y坐标上，在“Y”零半面两侧，通过机器最外（当支腿伸出时）两点之间的距离。2.3质量
2. 3.1整机质量
operatingmass
在机体1.装有标准上作装置，并使整机处于工作状态下的质量。它包括机体、工作装置、可机人（75！3kg）加足油箱的燃油、液压油、润滑油以及冷却系统的液体和随机T具等质量。2.3.2运输质量
shipping mass
GB 6572.2-B6
整机运输时的质盈。它包括加足液压油、润滑油、冷却系统液体以及燃油箱窄量10%的燃油的质盘。但不包括司机质量，由制造厂规定的可带或不带工作装置、司机室、机棚等部件的质量。2.8.3司机室、机、落物防护装置的质量cab,canopy or FoPs *mass
司机室、机棚、落物防护装置的质量。它包括它本身和把它安装于机体上所必需的连接件质量。2.4名词
名词编号见图5、图6。
图5履带挖掘机机体名词编号
图6轮胎挖机机体名调编号
FoPSfolling objectprotectivestructure12
8工作装置名词术语
3.1种类
3.1.1正铲装置
图中编号
shovel attachment
GB 6572.2-86
司机室
\A”字架
履带架
回转支承
通道(装置）
前支題箱
后支腿箱
支腿撑脚
支腿梁
名词名称
rA\-frame or gantry
revolving superstruct ure
counter weight
crawler side frame
crawlet tread belt
swing cirele or roller path
carbody or crawlerbase
catwalk (running board)
frcnt axle
front outrigger box
carrier frame
rear outrigger box
rearaxle
outrigger jack
outrigger float
outrigger beam
是一个装在机体上由动臂、斗杆、铲斗等纽成，机械传动的挖掘装置，其切削方向向上或离开机体。主要用丁挖掘停机面以上的士壤。均
反铲装置
hoe attachrnent
GB 6572.286
是一个装在机体上由动臂、斗杆、铲斗等组成，机械传动的挖掘装置，其切削方向向下或向着机体。主要用于挖停机面以下的士壤。图8
3.1. 8起重装量
crane equipment
在机体上装有通用动臂（或带有横仲）的起重作业装置。可以进行起重，吊装作业的设备。图9
抓铲装置
clamshell equipment
GB 6572.2—86
在机体上装有通用动臂，并利用垂直悬挂的抓斗，在垂直方向上挖捌土澳或抓取物料的一种挖掘装置。可在停机面以土或以下卸载。图10
3.1.5拉铲装置
dragline equipment
在机体上装有通用动臀臂、并利用钢丝绳牵引的铲斗进行上壤挖捆的种挖掘装置。其切削方向向着机体，主要用于挖掘停机面以下大范围内的上壤。图11
3.1.6打桩装置
piledriver equipment
GB 6572.286
在机体上装有通用动臂，桩锤、桩架等进行打作业的装置图12
3. 1.了夯实装置
tampingcguipment
在机体上装有通用动臂、分锤进行夯实作业的装置。图13
3.2尺寸术语
GB 6572.2—86
挖掘机工作装置尺寸术语的符号见图14～16，其组成如下：LL——长度，
WW.宽度：
HH高度
RR—-半径：
AA—角度。
用阿拉伯数字表示顺序。
图14正铲装置
