【国家标准(GB)】 齿轮渐开线样板

GB/T6467—2001

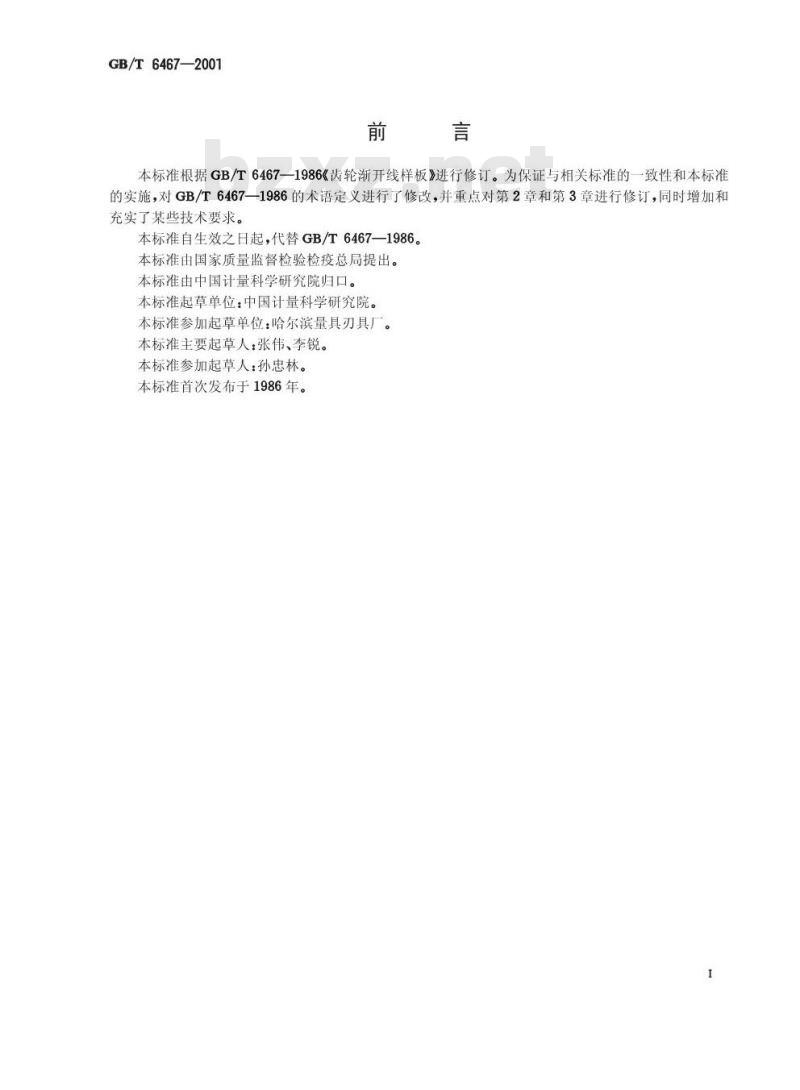

本标准根据GB/T6467一1986《齿轮渐开线样板》进行修订。为保证与相关标准的一致性和本标准的实施，对GB/T6467一1986的术语定义进行了修改，并重点对第2章和第3章进行修订，同时增加和充实了某些技术要求。
本标准自生效之日起，代替GB/T6467—1986。本标准由国家质量监督检验检疫总局提出。本标准由中国计量科学研究院归口。本标准起草单位：中国计量科学研究院。本标准参加起草单位：哈尔滨量具刃具厂。本标准主要起草人：张伟、李锐。本标准参加起草人：孙忠林。
本标准首次发布于1986年。
1范围

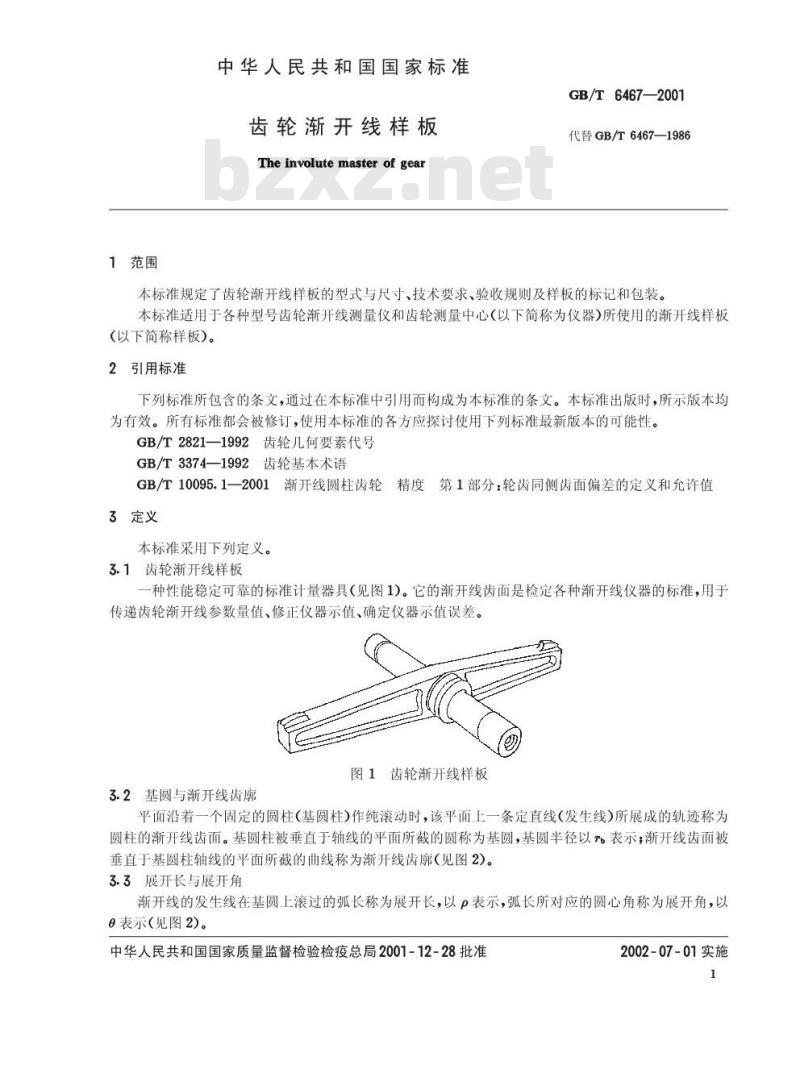

中华人民共和国国家标准
齿轮渐开线样板
The involutemasterofgear
GB/T6467—2001
代替GB/T6467—1986
本标准规定了齿轮渐开线样板的型式与尺寸、技术要求、验收规则及样板的标记和包装。本标准适用于各种型号齿轮渐开线测量仪和齿轮测量中心（以下简称为仪器）所使用的渐开线样板（以下简称样板）。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2821—1992齿轮几何要素代号GB/T3374—1992齿轮基本术语www.bzxz.net
GB/T10095.1一2001渐开线圆柱齿轮精度第1部分：轮齿同侧齿面偏差的定义和允许值3定义
本标准采用下列定义。
3.1齿轮渐开线样板
一种性能稳定可靠的标准计量器具（见图1）。它的渐开线齿面是检定各种渐开线仪器的标准，用于传递齿轮渐开线参数量值、修正仪器示值、确定仪器示值误差。图1齿轮渐开线样板
3.2基圆与渐开线齿廓
平面沿着一个固定的圆柱（基圆柱)作纯滚动时，该平面上一条定直线（发生线）所展成的轨迹称为圆柱的渐开线齿面。基圆柱被垂直于轴线的平面所截的圆称为基圆，基圆半径以表示；渐开线齿面被垂直于基圆柱轴线的平面所截的曲线称为渐开线齿廓（见图2)。3.3展开长与展开角
渐开线的发生线在基圆上滚过的弧长称为展开长，以β表示，弧长所对应的圆心角称为展开角，以9表示（见图2)。
中华人民共和国国家质量监督检验检疫总局2001-12-28批准2002-07-01实施
3.4齿廓总偏差
GB/T6467—2001
渐开线齿序

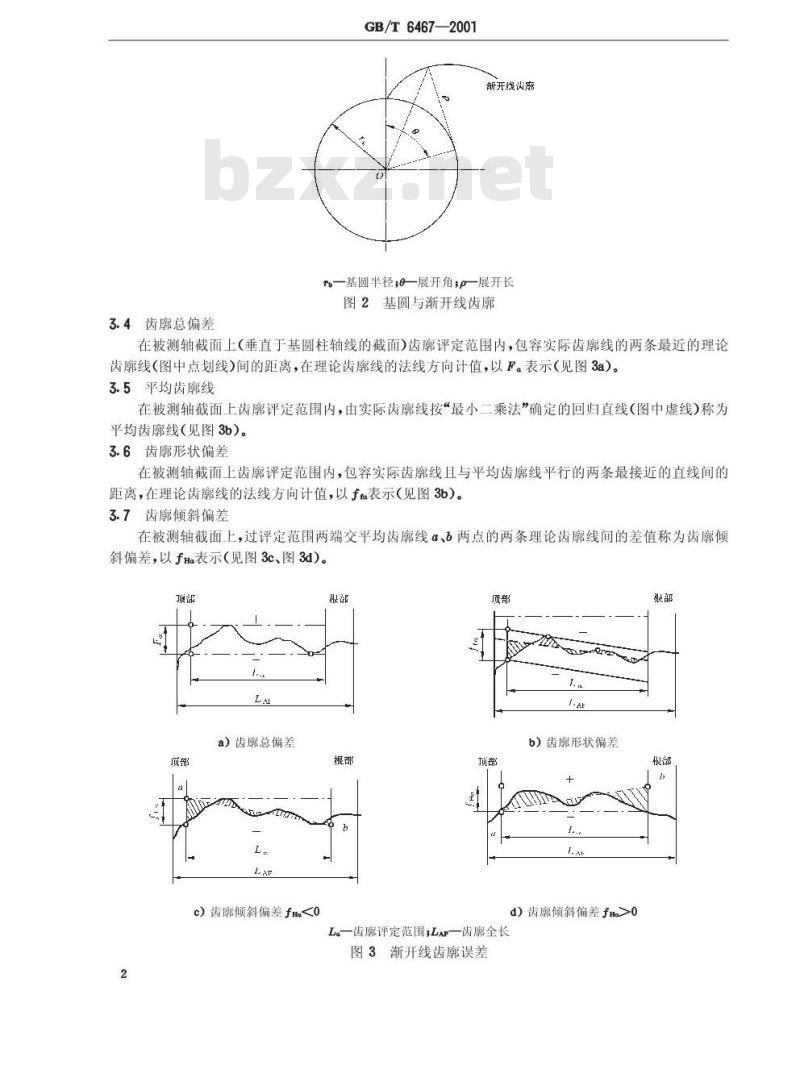

rh—基圆半径;0—展开角$p—展开长图2基圆与渐开线齿廓
在被测轴截面上（垂直于基圆柱轴线的截面)齿廓评定范围内，包容实际齿廓线的两条最近的理论齿廓线(图中点划线)间的距离，在理论齿廊线的法线方向计值，以F。表示（见图3a)。3.5平均齿廓线
在被测轴截面上齿廓评定范围内，由实际齿廓线按“最小二乘法”确定的回归直线（图中虚线）称为平均齿廓线（见图3b）。
3.6齿廓形状偏差
在被测轴截面上齿廓评定范围内，包容实际齿廓线且与平均齿廓线平行的两条最接近的直线间的距离，在理论齿廊线的法线方向计值，以f表示（见图3b）。3.7齿廓倾斜偏差
在被测轴截面上，过评定范围两端交平均齿廓线α、两点的两条理论齿廓线间的差值称为齿廓倾斜偏差，以fHa表示（见图3c、图3d）。颁部
a）齿廓总偏差
c)齿廊倾斜偏差fha<0
b）齿廓形状偏差
d）齿廓倾斜偏差f>0
La—齿廓评定范围;LAF—齿廊全长图3渐开线齿廓误差

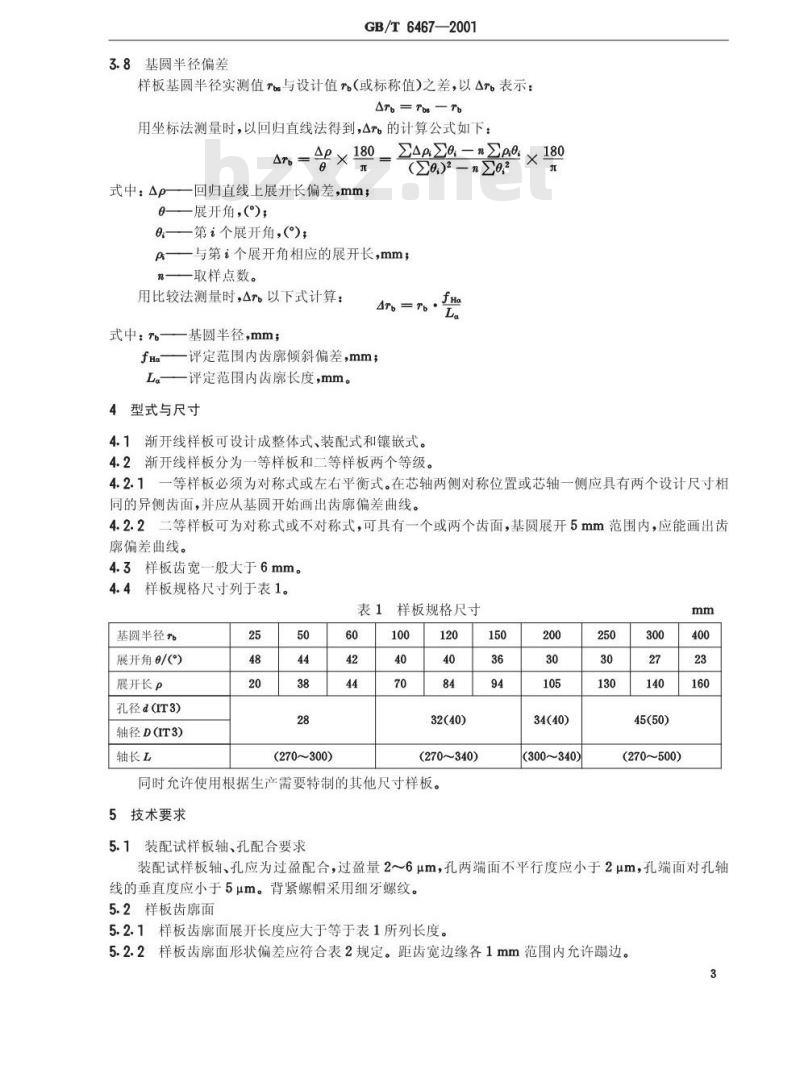

3.8基圆半径偏差
GB/T6467—2001
样板基圆半径实测值%与设计值（或标称值)之差，以△表示：Ar=Tbe
用坐标法测量时，以回归直线法得到，△r的计算公式如下： × 180 -2e2a0e × 180
一回归直线上展开长偏差，mm；式中：4p
——展开角，（）；
9,——第i个展开角，()；
(Z0)2-nZ02
A——与第i个展开角相应的展开长，mm，n——取样点数。
用比较法测量时，△r以下式计算：式中：Tb-
基圆半径，mm；
4r, = rh.
fha——评定范围内齿廓倾斜偏差，mm；La—评定范围内齿廓长度，mm。4型式与尺寸
4.1渐开线样板可设计成整体式、装配式和镶嵌式。4.2渐开线样板分为一等样板和二等样板两个等级。4.2.1一等样板必须为对称式或左右平衡式。在芯轴两侧对称位置或芯轴一侧应具有两个设计尺寸相同的异侧齿面，并应从基圆开始画出齿廊偏差曲线。4.2.2二等样板可为对称式或不对称式，可具有一个或两个齿面，基圆展开5mm范围内，应能画出齿廓偏差曲线。
4.3样板齿宽一般大于6mm。
4.4样板规格尺寸列于表1。
表1样板规格尺寸
基圆半径
展开角6/(°)
展开长p
孔径a(IT3)
轴径D(IT3）
轴长L
(270～300)
32(40)
(270~340)
同时允许使用根据生产需要特制的其他尺寸样板。5技术要求
5.1装配试样板轴、孔配合要求
34(40)
(300~340)
45(50)
(270500)
装配试样板轴、孔应为过盈配合，过盈量2～6μm，孔两端面不平行度应小于2um，孔端面对孔轴线的垂直度应小于5μm。背紧螺帽采用细牙螺纹。5.2样板齿廓面
5.2.1样板齿廓面展开长度应大于等于表1所列长度。5.2.2样板齿廓面形状偏差应符合表2规定。距齿宽边缘各1mm范围内允许竭边。3
基圆半径
≤100
100<≤200
200<300
300<≤400
GB/T6467—2001

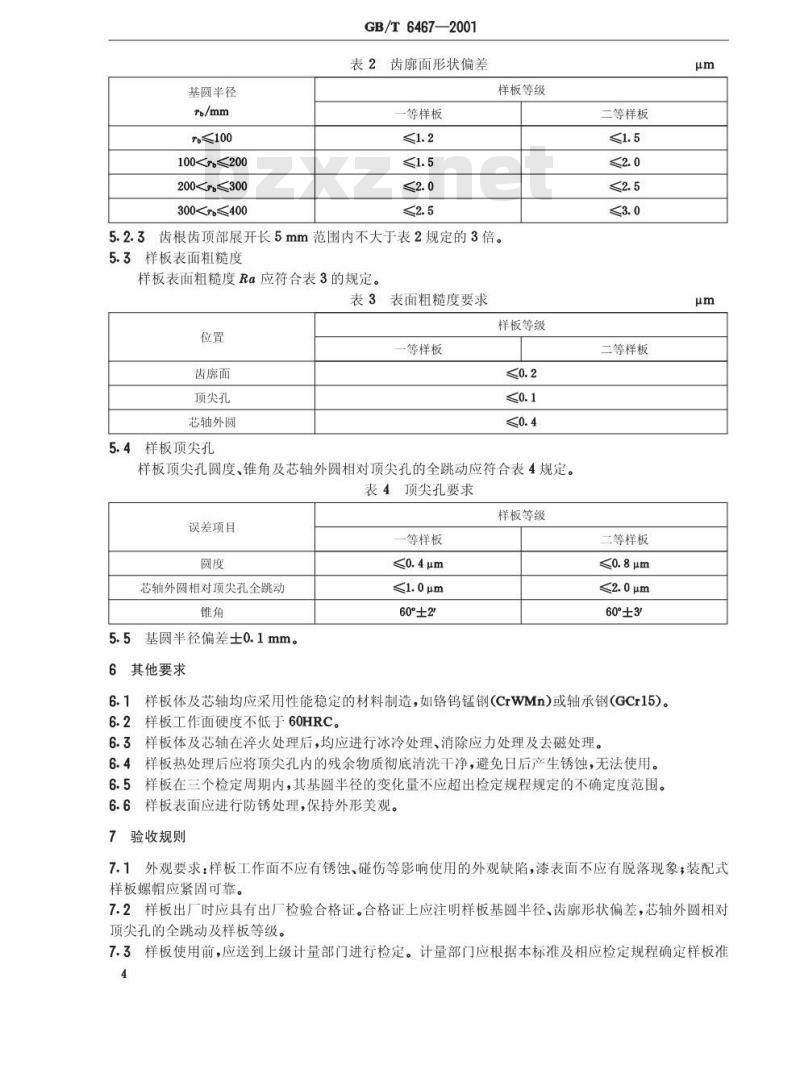

表2齿廓面形状偏差
等样板
样板等级
齿根齿顶部展开长5mm范围内不大于表2规定的3倍。5.3样板表面粗糙度
样板表面粗糙度Ra应符合表3的规定。表3
齿廊面
顶尖孔
芯轴外圆
5.4样板顶尖孔
表面粗糙度要求
样板等级
-等样板
样板顶尖孔圆度、锥角及芯轴外圆相对顶尖孔的全跳动应符合表4规定。表4顶尖孔要求
误差项目
芯轴外圆相对顶尖孔全跳动
基圆半径偏差士0.1mm。
其他要求
一等样板
≤0.4μm
≤1.0μm
60°±2
样板等级
二等样板
二等样板
二等样板
≤0.8μm
≤2.0μm
60°±3
样板体及芯轴均应采用性能稳定的材料制造，如铬钨锰钢(CrWMn)或轴承钢(GCr15)。样板工作面硬度不低于60HRC。
样板体及芯轴在淬火处理后，均应进行冰冷处理、消除应力处理及去磁处理。样板热处理后应将顶尖孔内的残余物质彻底清洗干净，避免日后产生锈蚀，无法使用。6.4
样板在三个检定周期内，其基圆半径的变化量不应超出检定规程规定的不确定度范围。样板表面应进行防锈处理，保持外形美观。6.6
7验收规则
外观要求：样板工作面不应有锈蚀、碰伤等影响使用的外观缺陷，漆表面不应有脱落现象装配式样板螺帽应紧固可靠。
7.2样板出厂时应具有出厂检验合格证。合格证上应注明样板基圆半径、齿廓形状偏差，芯轴外圆相对顶尖孔的全跳动及样板等级。
7.3样板使用前，应送到上级计量部门进行检定。计量部门应根据本标准及相应检定规程确定样板准4
确度等级，并给出必要参数。
标记、包装和保质期
8.1样板标记
a）制造厂名或商标；
b）基圆半径设计值；
c）齿面记号；
d）产品序号、编号和出厂日期。8.2包装
8.2.1样板表面应进行防锈处理。GB/T6467—2001
8.2.2样板在包装箱内应稳固可靠，并采取防潮、防震措施。8.2.3仪器附带样板及单独购买的样板应具有独立包装箱，包装箱正面应具有如下标志：a）产品名称，
b）制造厂；
c）防潮、防震标记；
d）样板编号。
8.3保质期
8.3.1用户在购买样板时，应自行验收外观质量，不合格时，一般应在两个月内及时提出更换。样板经检定不合格时，用户应在自购买之日起一年内向生产厂提出。8.3.2
