【国家标准(GB)】 通风式灯具安全要求

GB7000.14—2000

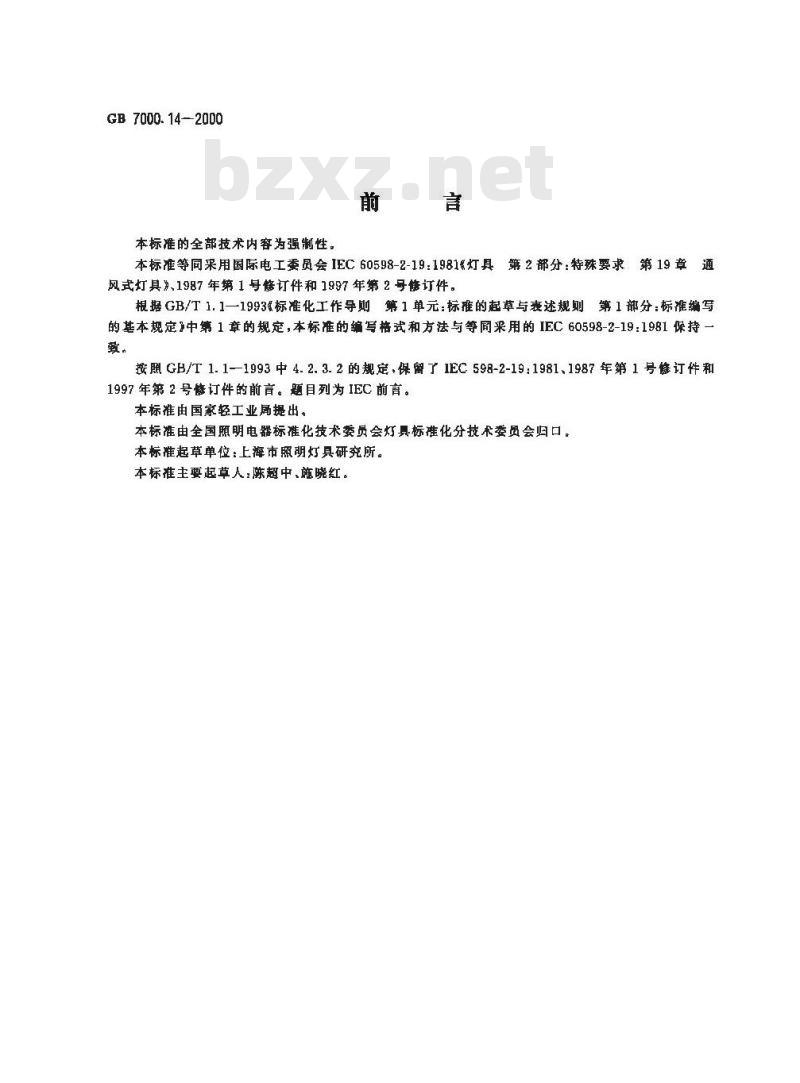

本标准的全部技术内容为强制性前
本标准等同采用国际电工委员会IEC 60598-2-19：1981&灯具第2部分：特殊要求第19 章
风式灯具》,1987年第1号修订件和1997年第2号惨订件。根据GB/T 1. 1一1993标准化工作导则第1单元：标推的起草与衰述规则第1部分：标雅编写
的基本规定>中第 1 章的规定,本标准的编写格式和方法与等同采用的 IEC 60598-2-19:1981 保持致
按照 GB/T 1. 1-—1993 中 4. 2. 3. 2 的规定,保留了 1EC 598-2-19:1981,1987 年第 1 号修订件和1997 年第 2 号订件的前言。题目列为 IEC 前言。本标准由国家轻工业局提出。
本标准由全国照明电器标准化技术委员会灯具标准化分技术委员会归口。本标准起草单位：上海市照明灯具研充所。本标准主要起草人：陈超中、施晓红。GB 7000.14—2000

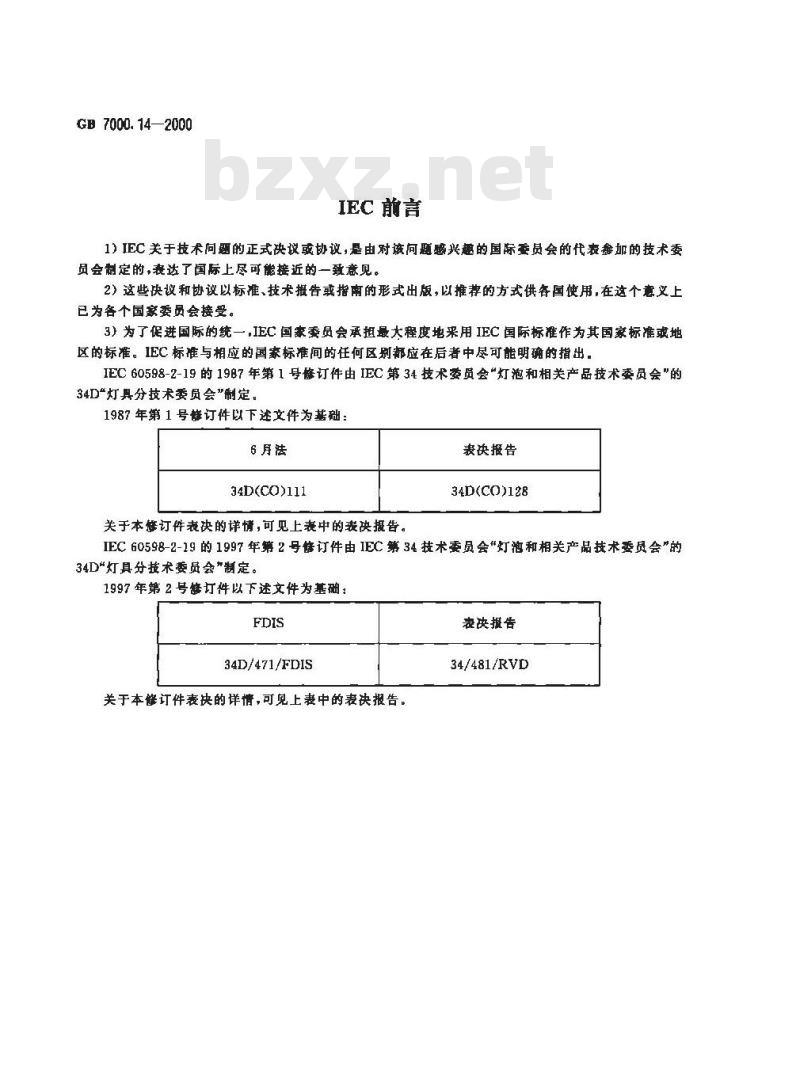

IEC前言
1)IEC关于技术问题的正式决议或协议，是由对该问题感兴邀的国际垂员会的代表参加的技术委员会制定的，表达了国际上尽可能接近的一致意见。2)这些快议和协议以标准、技术报告或指南的形式出版,以推荐的方式供各国使用,在这个意义上已为各个国家委员会接受。
3）为了促进国际的统一，IEC国家委员会承担最大程度地采用IEC国际标准作为其国家标准或地区的标准。IEC标准与相应的国家标准间的任何区别都应在后者中尽可能明确的指出。IEC 60598-2-19 的 1987 年第 1 号订件由 IEC 第 34 技术委员会“灯泡和相关产品技术委员会\的34D\灯具分技术委员会”制定。1987 年第 1 号修订件以下述文件为基础：6月法
34D(CO)111
关于本够订件表决的详情，可见上表中的表决摄告。表决报告
34D(CO)128
IEC 60598-2-19 的 1997 年第 2 号修订件由 IEC 第 34 技术委员会\灯泡和相关产品技术委员会\的34D\灯具分技术委员会”制定。1997 年第 2 号龄订件以下述文件为基础:FDISwww.bzxz.net
34D/471/FDIS
关于本修订件表快的详情，可见上表中的表决报告。表决摄告
34/481/RVD
GB 7000. 14—2000

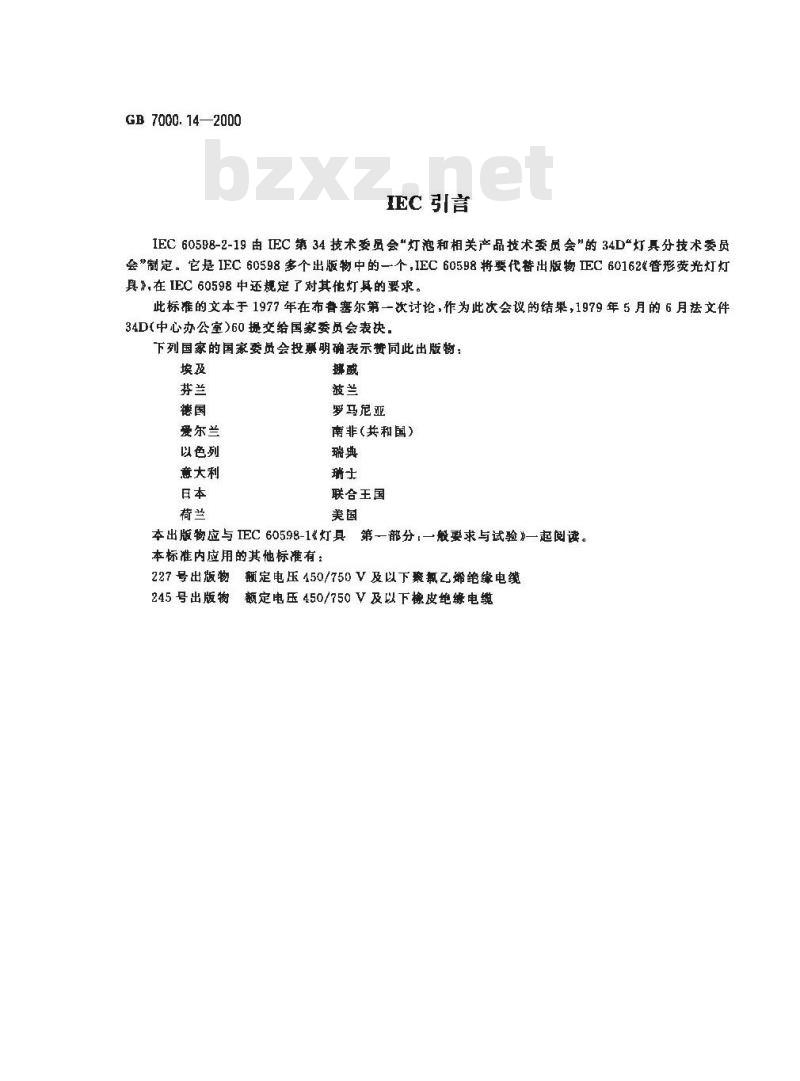

IEC引言
IEC 60598-2-19由IEC第34技术委员会\灯泡和相关产品技术委员会\的34D\灯具分技术委员会”制定。它是IEC60598多个出版物中的一个，IEC60598将要代替出版物IEC60162管形荧光灯灯具事,在IEC60598中还规定了对其他灯其的要求。此标准的文本于1977年在布鲁塞尔第一次讨论，作为此次会议的结果，1979年5月的6月法文件34D(中心办公室）60提交给国家委员会表决.下列国家的国家委员会投票明确表示赞同此出版物：埃及
爱尔兰
以色列
意大利
罗马尼亚
南非（共和国）
联合王国
本出版物应与IEC60598-1灯具
第一部分，一般要求与试验》一起阅读。本标准内应用的其他标准有：
227号出版物额定电压450/750V及以下聚乙烯绝缘电缆245号出版物额定电压450/750V及以下橡皮绝练电缆1范围

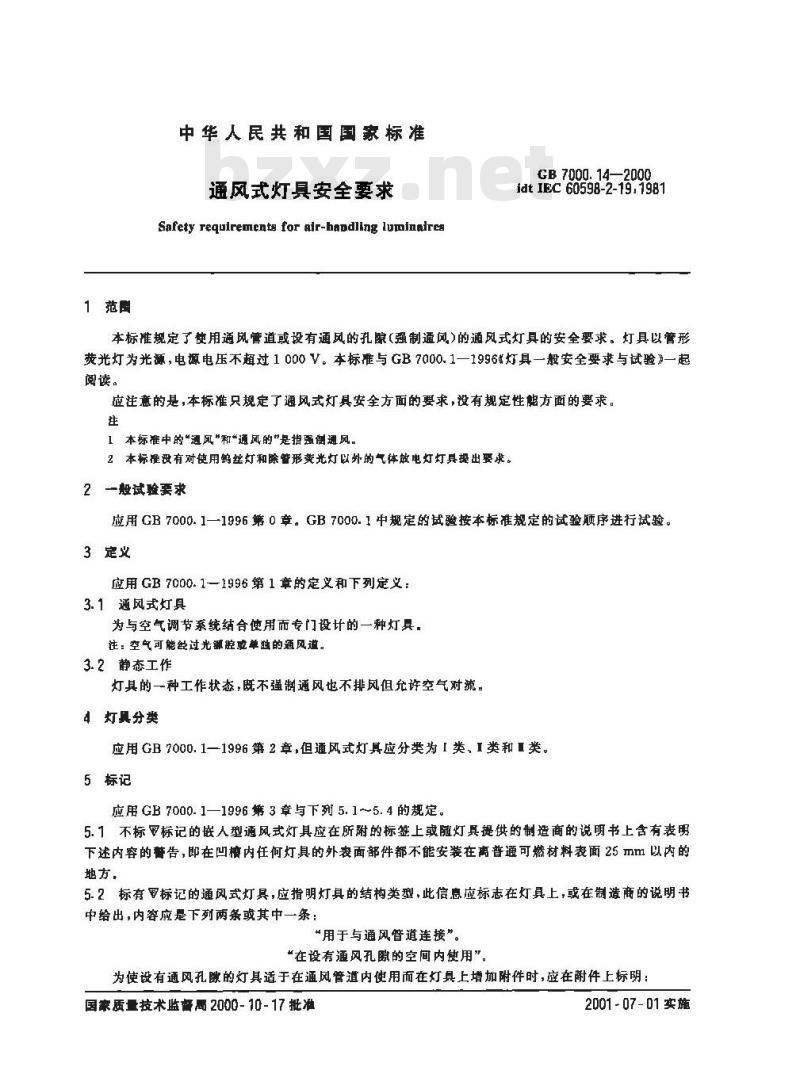

中华人民共和国国家标准
通风式灯县安全要求
Safety requirements for air-handling luminairesGB 7000. 14—2000
idt IEC 60598-2-19.1981
本标推规定了使用通风管道或设有通风的孔隙（强制通风）的通风式灯具的安全要求。灯具以管形荧光灯为光源，电源电压不超过1000V。本标准与GB7000.1一1996灯具一般安全要求与试验》一起阅读。
应注意的是，本标准只规定了通风式灯具安全方面的要求，没有规定性能方面的要求。注
1本标准中的“通风\和“通风的\是指强制通风。2本标有对使用丝灯和除管形荧光灯以外的气体放电灯灯具提出要求。2一般试验要求
应用 GB 7000.1—1996 第 0 章。GB 7000. 1 中规定的试验按本标准规定的试验颁序进行试验。3定义
应用 GB 7000. 1一1996第 1 章的定义和下列定义：3.1通风式灯具
为与空气调节系统结合使用而专门设计的一种灯具.注： 空气可能丝过光源腔或单油的通风道。3. 2静态工作
灯具的一种工作状态，既不强制通风也不排风但允许空气对流。4灯具分类
应用GB7000.1—1996第2章，但通风式灯具应分类为「类、I类和【类。5标记
应用GB 7000. 1—1996筛 3章与下列 5. 1~5. 4的规定。5.1不标标记的嵌人型通风式灯具应在所附的标签上或随灯具提供的制造商的说明书上含有表明下内容的普告，即在凹摘内任何灯具的外表面部件都不能安装在离普通可燃材料表面25mm以内的地方，
5.2标有图标记的通风式灯具，应指明灯具的结构类型，此信息应标志在灯具上，或在制造商的说明书中给出，内容应是下列两条或其中一条：“用于与通风管道连接”。
“在设有通风孔的空间内使用”。为使设有通风孔的灯具适于在通风管道内使用而在灯具上增加附件时，应在附件上标明国象质量技术监督局 2000- 10 -17 批准2001-07-01实施
GB 7000. 14-2000

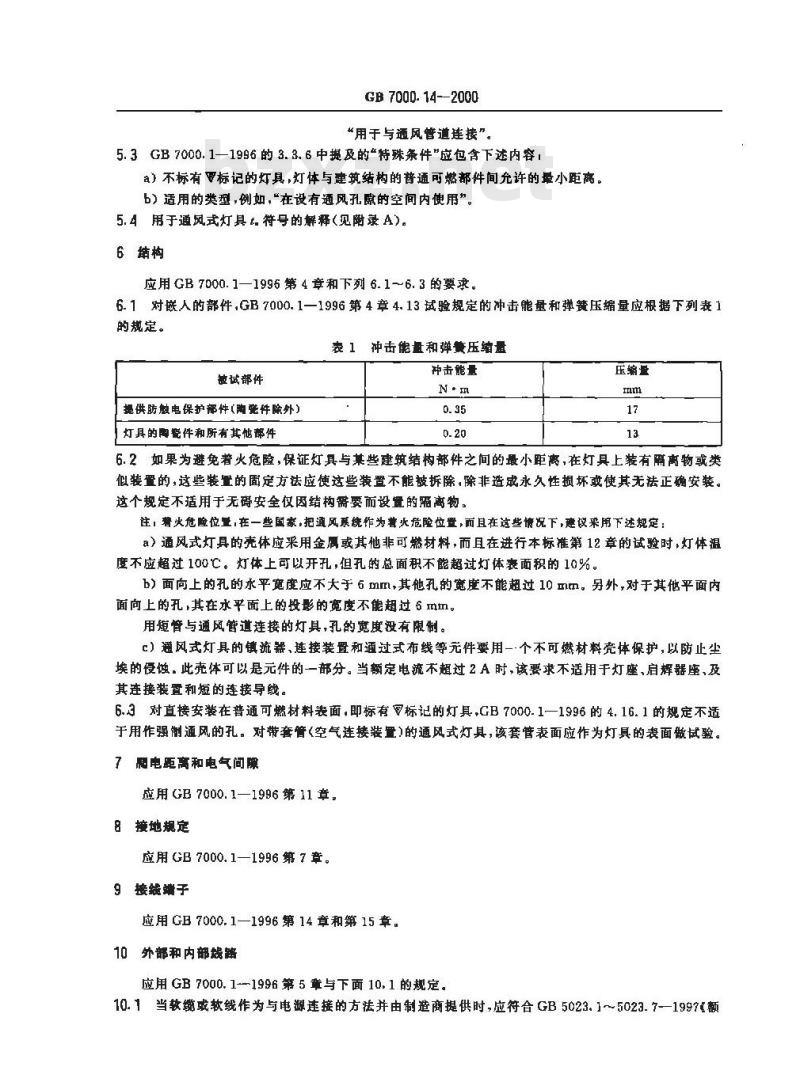

“用于与通风管道连接”。
5.3GB7000.1—1996的3.3.6中提及的“特殊条件\应包含下述内容1a）不标有受标记的灯具，灯体与建筑结构的普通可燃部件间允许的量小距高。b）适用的类型，例如，“在设有通风孔隙的空间内使用”。5. 4用于通风式灯具 . 符号的解释(见附录 A)。6结构
应用 GB 7000. 1—1996 第 4 章和下列 6. 1-~6. 3 的要求。6.1对嵌人的部件,GB 7000.1一1996第 4章4.13 试验规定的冲击能量和弹簧压缩量应根据下列表 1的规定。
表 1冲击能盘和弹簧压缩量
被试部件
提供肪触电保护部件(陶瓷件除外）灯具的陶管件和所有其他部件
种击能量
压缩量
6.2如果为避免着火危险，保证灯具与某些建筑结构部件之间的最小距离，在灯具上装有隔离物或类似装置的，这些装置的固定方法应使这些装置不能被拆除，除非造成永久性损坏或使其无法正确安装。这个规定不适用于无碍安全仅因结构需要而设置的隔离物。注，潜火危险位量，在一些国象，把通风系统作为善灭危险位置，而且在这些情况下，建议采用下述规定：a）通风式灯具的壳体应采用金属或其他非可燃材料，而且在进行本标准第12章的试验时，灯体温度不应超过100℃。灯体上可以开孔，但孔的总面积不能超过灯体衰面积的10%。b）面向上的孔的水平宽度应不大于6mm，其他孔的宽度不能超过10mm。另外，对于其他平面内面向上的孔，其在水平面上的投影的宽度不能超过6mm。用短督与通风管道连接的灯具，孔的宽度没有限制。C）通风式灯具的镇流器、连接装置和通过式布线等元件要用一·个不可燃材料壳体保护，以防止尘埃的侵蚀，此充体可以是元件的一部分。当额定电流不超过2A时，该要求不适用于灯座、启辉器座、及其连接装置和短的连接导线。
6.3对直接安装在普通可燃材料表面，即标有图标记的灯具，GB7000.1一1996的4.16.1的规定不适于用作强制通风的孔。对带套管（空气连接装置）的通风式灯具，该套管表面应作为灯具的表面做试验。7用电距离和电气间限
应用GB7000.1—1996第11章。
8接地规定
应用GB 7000.1—1996 第 7章。9接端子
应用GB7000.1—1996第14章和第15章。10外部和内部残路
应用GB7000.11996第5章与下面10.1的规定，10.1当缆或软线作为与电源连接的方法并由制造商提供时，应符合GB5023.1~5023.7-—1997额GB 7000. 142000
定电压450/750及以下聚氧乙烯绝缘电缆和GB5013.1~~5013.7—1997额定电压450/750及以下胶绝缴电续所规定的机械和电气性能要求，并能承受正带使用条件下可能受到的最高温度而不损坏。合格性由本标准第 12 章的试验检验。注，嵌人的通风式灯具上的教觉和软应适宜下列情况）软缚和软战不易触及且在凹摘内部碰不到软搅和软践：b)灯具应易于装入凹栖;
e）可调的嵌入的通风式灯其易于调节。11防触电保护
应用GB7000.1—1996第8章。
耐久性试验和热试验
应用GB 7000.1—1996第12章和下列12. 1~12.3的要求。12.1热试验（正常工作）
2.1.1试验在静态工作条件下进行。试验凹槽的一般结构的详细说明,例如壁的厚度应符合 GB 7000. 1一1996 的附录 D 的规定和下述规定
对装有与通风管道连接套替的通风式灯具进行试验时，该套管应能与试验箱的衡面或项部连接。对有空气流动孔的通风式灯具进行试验时,4. 5 mm厚的硬质纤维板顶盖与试验箱的各个侧面可靠的密封起来,整个项益平面上设有中心距 25 mm,孔径 4. 5 mm 的多个小孔。试验时,标有实符号嵌人的通风式灯具在凹槽内安装时,离试验凹格内项面的距离可以是 0 m(见图1)或 25 mm(见图 2),但对于不标有罗符号的灯具,安装时应使其坚实的平项面距离试验凹槽内预面25mm(见图1)或 60 mm(见图 2)。6
最小100mm
验回帖
防风军
有平标记的灯具
没有罗标记的灯具
50 ~75 mm
最小100mm
距高“X\
图1带有与通风普道连接用套管的通风式灯具在试验凹内的安装方法12.1.2试验时，除管形荧光灯管玻璃表面的温度不能超过150C以外，在主要空气通道范围内面上的表面的度不能超过100℃。
离开灯具的交换气体的温度不能超过100℃。GB7000.14—2000
试验凹相内所有部位的温度均不能超过90℃。bobo
试意凹情
胺风军
有罗标记的灯具
役有叉标记的灯具
50~75mm
最小100mm
最小L00mm
距高\X\
图2用于设有通风孔腺空间内的通风式灯具在试验凹摘内的安装方齿12.2通过灯具或者会接触灯具与电源连接的接线不应达到不安全的温度。合格性由12.2.1的试验和12.2.2的规定来检验。
12.2.1灯具与电源连接时，应该用灯具提供的软缆或灯具上标志规定的电缆，如没有标记，应使用说明书上规定的电缴。否则应使用GB5023上规定的廉氧乙烯电。沿着正带工作时电缆可能接触的位量寻找最热部件（沿着内部线路或灯兵的外表面），电缆与该部件轻微接触，按GB7000.1—1996附录M\所述的方法测量此接触点绝缘层的温度。12. 2. 2电缆的工作温度不能超过表 2 的限值。12.3热试验（异常工作）
12.3.1静态工作条件下进行试验灯具按12.1.1的规定安装。
12.3.2试验期间,除管形荧光灯管玻璃表面的沮度不能超过150℃以外，在空气通道范国内面朝上的表面的温度不能超过130℃。
表2电缆工作温度
指定的电缆
电块（包括护套）随灯具提供
灯具不提供电线
a）灯具标记电缆温度
b)灯具不标记电缆温度
工作摄限温变
GB 7000. 1—1996 表 12. 2 规定的最高溢度标记的温度
GB7000.1—1996表12.2规定的普通P.V.C的量高温度,不受机摄压力影响
试验凹槽内所有部位的温度均不能超过 130℃,IP等级大于IP20的灯具应根据本标准第13章的规定，在GB7000.1-1996第9章规定的9.2的试验后，9.3试验前进行GB7000.1—1996第12章12.4、12.5和12.6的试验1) IEC 60598-1 为附录 K。
防尘和防潮
应用GB7000.1—1996第9章。
GB 7000. 14—2000
对 1P 等级大于 IP20 的灯具,GB 7000.1--1996 第 9 章规定的试验顺序应按本标准第 12 章的规定。
4绝缘电阻和介电强度
应用GB7000.1—1996第10章。
耐热、附火和耐电瘦
应用GB7000.1—1996第13章。
GB7000.14—2000
附录A
关于通风式灯具解释
在GB 7000. 1—-1996的1. 2. 25中定义了“定最大环境温度(符号：t.),且定义中含有短语“在正常情说下。对于通风式灯具，“正需情况由与灯具同时使用的空调系统的类型来定，因此需要规定一套测量。的状态,并且应关注这些状态与实际上可能出现的那些状态之间的关系，本标准中规定的状态是静态工作状态，即灯具不强制通风也不排风，但允许空气正常流动，灯具上标出的，是灯其在此条件下工作的最高环境温度。当灯具作为空调系统部件安装时，灯具附近的环境温度由该系统的类型和性能决定，而这些只能由用户评估。
就评估而言,应在灯具安装空间的凹的中点测量温度,用一个模型或静态灯具在其位来模拟灯具对自由流动空气产生的限制作用。为了模拟强制通风时可能出现的最恶劣的情况，在室温下送冷风或择风时，应关闭空气循环系统来测量温度，而送人高于室温的气时，可开启空气循环系统测量温度。选择用于这种位置的灯具，其应至少等于所测得的度。
