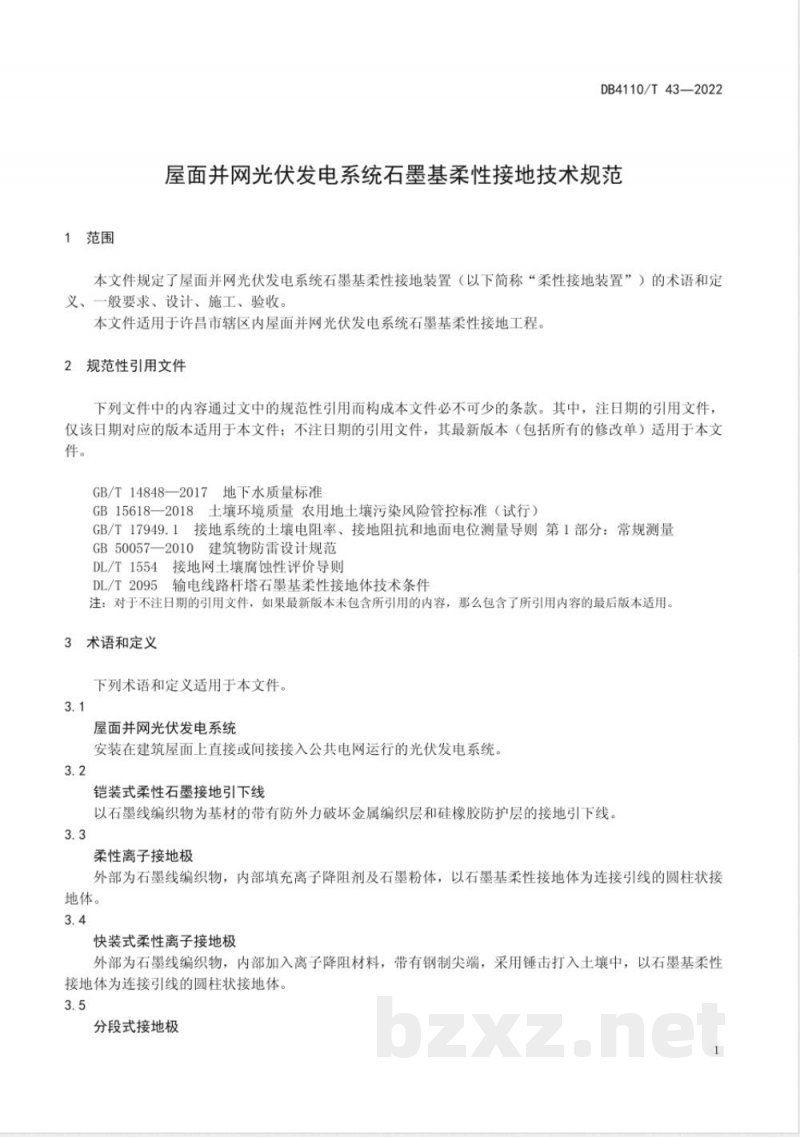

屋面并网光伏发电系统石墨基柔性接地技术规范 DB4110/T43—2022 本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》规定起草。根据许昌地区推广使用屋面并网光伏发电系统的要求，本文件制定了屋面并网光伏发电系统的石墨基柔性接地装置的技术要求。 本文件由许昌市工业和信息化局提出，许昌市电力接地标准化技术委员会归口，起草单位包括河南四达电力电力设备股份有限公司、河南四达检测技术有限公司等。主要起草人有陈四甫、胡松江、张国锋等。 1 范围 本文件规定了屋面并网光伏发电系统石墨基柔性接地装置（以下简称“柔性接地装置”）的术语和定义、一般要求、设计、施工、验收等内容，适用于许昌市辖区内屋面并网光伏发电系统的石墨基柔性接地工程。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款： - GB/T14848-2017 地下水质量标准 - GB15618-2018 土壤环境质量 农用地土壤污染风险管控标准（试行） - GB/T17949.1 接地系统的土壤电阻率、接地阻抗和地面电位测量导则 - GB50057-2010 建筑物防雷设计规范 - DL/T1554 接地网土壤腐蚀性评价导则 - DL/T2095 输电线路杆塔石墨基柔性接地体技术条件 3 术语和定义 3.1 屋面并网光伏发电系统：安装在建筑屋面上，直接或间接接入公共电网运行的光伏发电系统。 3.2 铠装式柔性石墨接地引下线：以石墨线编织物为基材的带有防外力破坏金属编织层和硅橡胶防护层的接地引下线。 3.3 柔性离子接地极：外部为石墨线编织物，内部填充离子降阻剂及石墨粉体的圆柱状接地体。 3.4 快装式柔性离子接地极：外部为石墨线编织物，内部加入离子降阻材料，带有钢制尖端，采用锤击打入土壤中的接地体。 3.5 分段式接地极：由两段及以上接地体组成，首段带有钢制尖端，段与段之间可靠连接。 4 一般要求 4.1 柔性接地装置应符合光伏发电系统在各种工况条件下的防雷接地、工作接地和保护接地要求。 4.2 柔性接地装置材料有害物质含量应符合GB15618-2018的5.1“管制值”要求。 5 设计 5.1 基本要求 5.1.1 柔性接地装置设计应符合GB50057规定。 5.1.2 应详细了解接地区域及其附近地下已投运的接地装置、管道及其他金属构筑物的信息。 5.1.3 应掌握接地区域土壤电阻率数据资料和土壤腐蚀性评价资料。 5.2 设计要求 5.2.1 柔性接地装置设计方案应根据地形地貌、土壤腐蚀性等级和土壤分层情况，结合光伏发电系统对接地装置的要求确定。
