【国家标准(GB)】 安全带检验方法

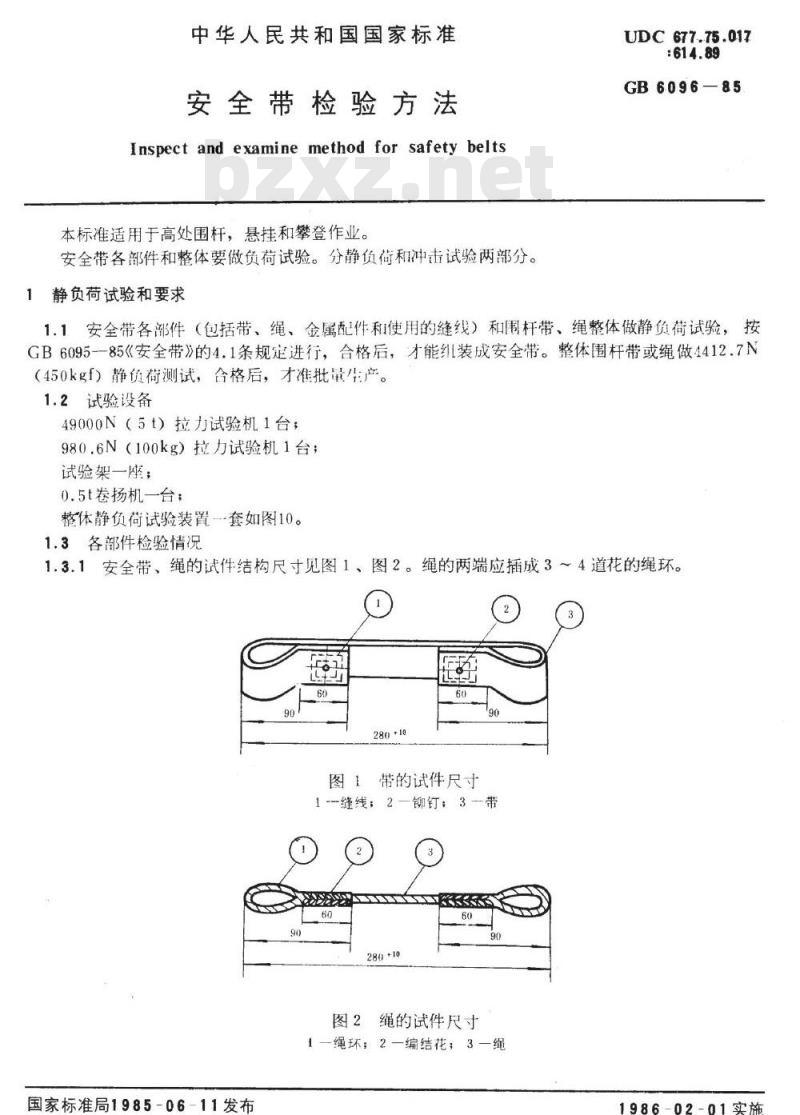

中华人民共和国国家标准
安全带检验方法
Inspect andexaminemethodfor safetybelts本标准适用于高处围杆，悬挂和攀登作业。安全带各部件和整体要做负荷试验。分静负荷和冲击试验两部分。静负荷试验和要求
UDC677.75.017
：614.89
GB6096—85
1.1安全带各部件（包括带、绳、金属配件和使用的缝线）和围杆带、绳整体做静负荷试验，按GB6095--85《安全带》的4.1条规定进行，合格后，才能纵装成安全带。整体围杆带或绳做4412.7N（450kgf）静负荷测试，合格后，才准批量生：产。1.2试验设备
49000N（5t）拉力试验机1台；
980.6N（100kg）拉力试验机1台；试验架一座；
0.5t卷扬机一台；
整体静负荷试验装置套如图10。1.3各部件检验情况
1.3.1安全带、绳的试件结构尺寸见图1、图2。绳的两端应插成3～4道花的绳环。90
图1带的试件尺寸
一缝线：
280+10
铆钉：3一带www.bzxz.net
图2绳的试件尺寸
一绳环：2一编结花；3一绳
国家标准局1985-06-11发布
1986-02-01实施
GB6096-85

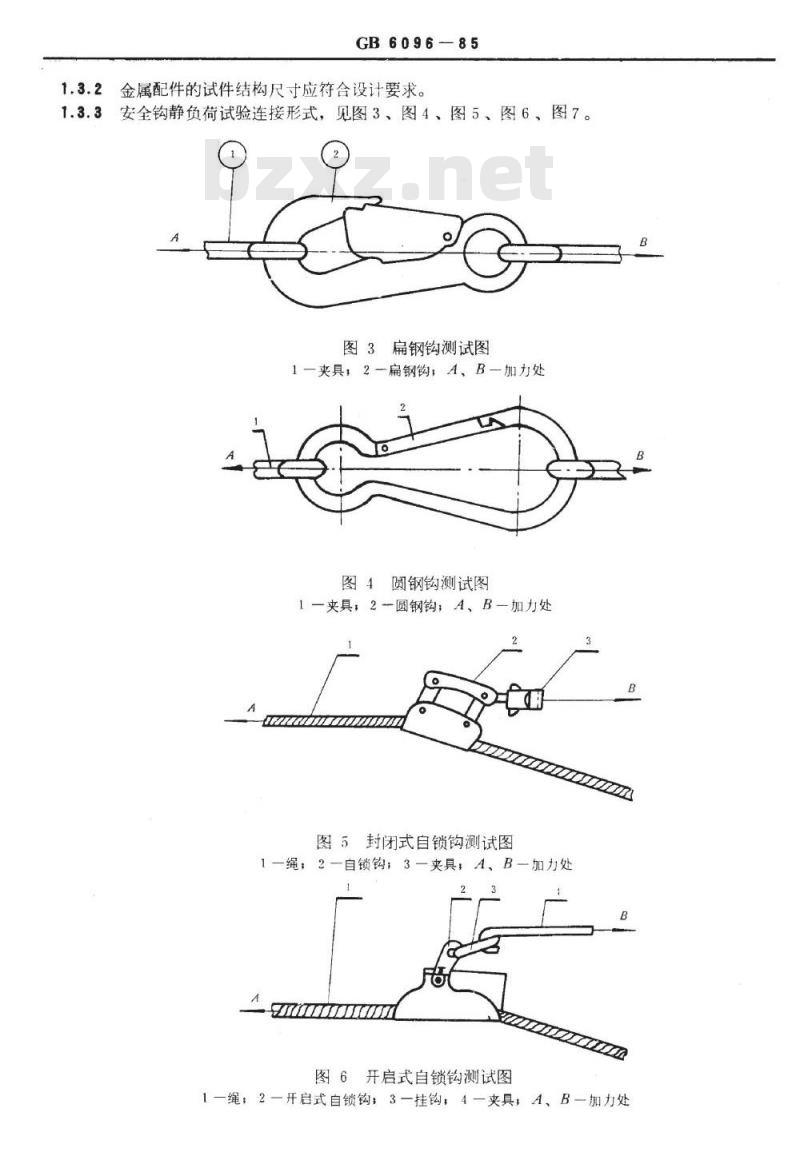

金属配件的试件结构尺寸应符合设计要求。1.3.2
1.3.3安全钩静负荷试验连接形式，见图3、图4、图5、图6、图7。图3扁钢钩测试图
1一夹具，2一扁钢钩，A、B一加力处图4圆钢钩测试图
1一夹具，2一圆钢钩；A、B一加力处图5封闭式自锁钩测试图
1一绳，2一自锁钩；3一夹具，A、B一加力处2
图6开启式自锁钩测试图
1一绳，2一开启式自锁钩；3一挂钩；4一夹具，A、B一加力处GB6096-85

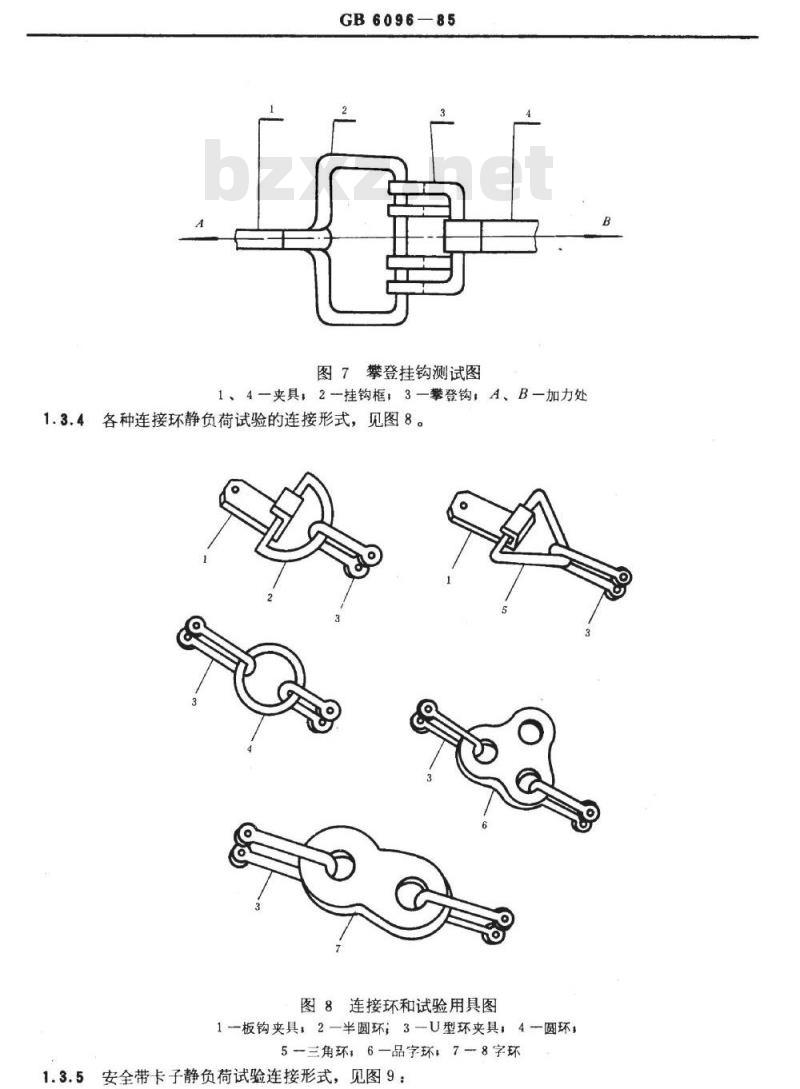

图7攀登挂钩测试图
4一夹具；2一挂钩框；3一攀登钩：A、B一加力处1.3.4各种连接环静负荷试验的连接形式，见图8。图8连接环和试验用具图
1一板钩夹具，2—半圆环；3U型环夹具，4一圆环，5三角环，6一品字环，7-8字环
1.3.5安全带卡子静负荷试验连接形式，见图9：GB6096—85

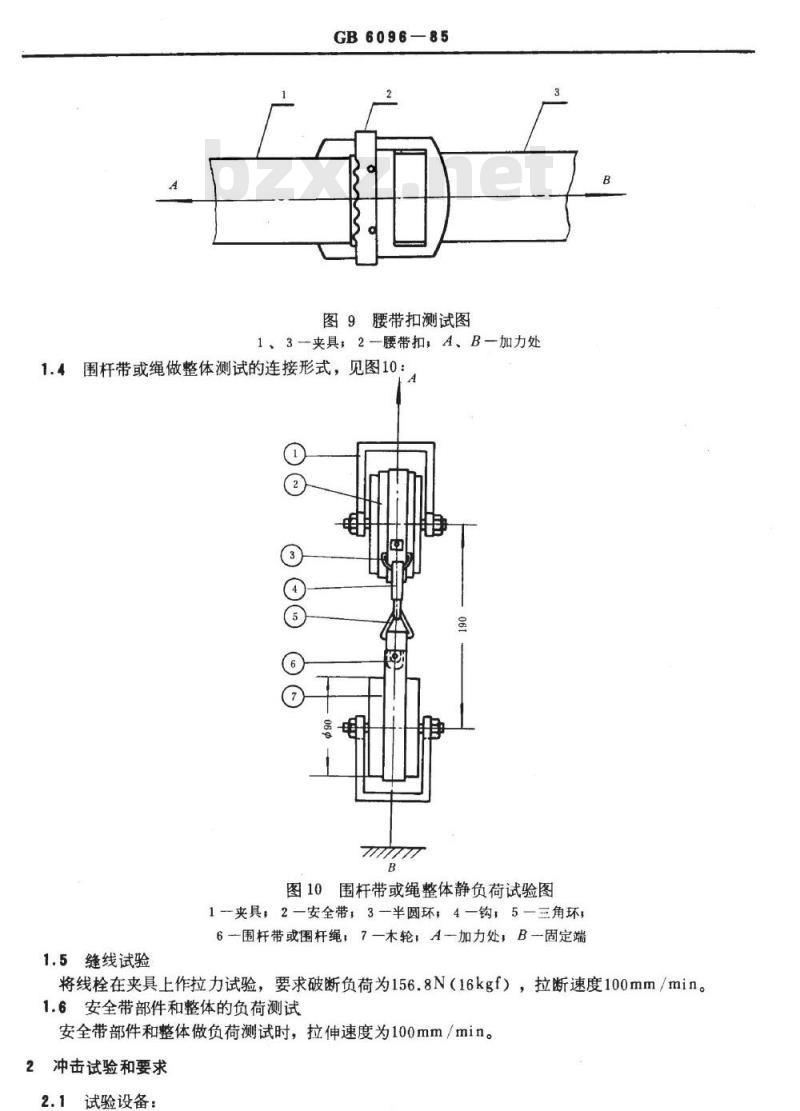

图9腰带扣测试图
1、3一夹具，2一腰带扣，A、B加力处1.4围杆带或绳做整体测试的连接形式，见图10：6
图10围杆带或绳整体静负荷试验图1一夹具，2一安全带，3一半圆环，4一钩，5一三角环，6一围杆带或围杆绳，7一木轮，A一加力处，B一固定端1.5缝线试验
将线栓在夹具上作拉力试验，要求破断负荷为156.8N（16kgf），拉断速度100mm/min。1.6安全带部件和整体的负荷测试安全带部件和整体做负荷测试时，拉伸速度为100mm/min。2冲击试验和要求

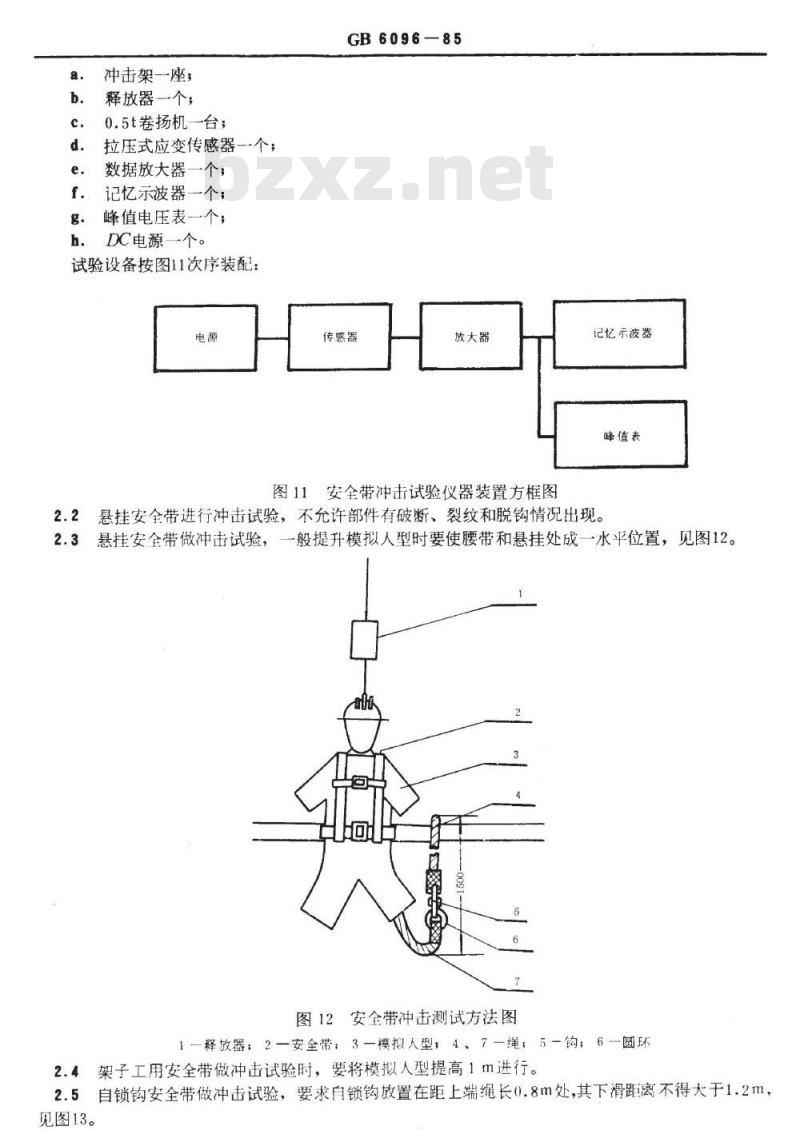

2.1试验设备：
冲击架座；
释放器一个，
0.5t卷扬机一台；
拉压式应变传感器一个；
数据放大器一个，
记忆示波器一个；
峰值电压表一个；
DC电源一个。
试验设备按图11次序装配：
GB6096—85
传感器
放大器
图11安全带冲击试验仪器装置方框图2.2
记忆示波器
峰值表
悬挂安全带进行冲击试验，不允许部件有破断、裂纹和脱钩情况出现。悬挂安全带做冲击试验，
一般提升模拟人型时要使腰带和悬挂处成一水平位置，见图12。图12安全带冲击测试方法图
1一释放器；2一安全带：3一模拟人型，4、7一绳，5-钩；6圆环2.4架子工用安全带做冲击试验时，要将模拟人型提高1m进行。2.5自锁钩安全带做冲击试验，要求自锁钩放置在距上端绳长0.8m处，其下滑距离不得大于1.2m，见图13。
GB6096--85
图13自锁钩安全带冲击试验图
1、8一钩，2一圆环，3一吊绳，4自锁钩，5-释放器：6一模拟人型，7一安全带
2.6攀登固定式安全带，吊绳固定在梯子、铁塔、杆等用具的两端，其试验和要求按2.5条规定进行。
2.7单腰带式安全带的检验数据不超过8825.4N（900kgf）。3缓冲器和速差式自控器的试验和要求3.1试验设备同2.1、2.2条。
3.23m以上长绳应加缓冲器联结使用。缓冲器在4m冲距，冲力在8825.4N（900kgf）以下为合格。试验方法，见图14。
GB609685
图14缓冲器和安全带联结试验图1、5一绳；2一钩，3一缓冲器，4三角环，6一释放器：7一模拟人型，8一安全带3.3速差式自控器固定悬挂在作业点上方，将自控器内的绳索和安全带上半圆环联结，可任意将绳索拉出，在一定位置上作业。工作完毕，人向上移动，绳即自行收回自控器内。坠落时自控器受速度影响进行制动控制。试验时，拉出绳长0.8m，要求模拟人体坠落时下滑距离不超过1.2m为合格，见图15。
GB6096—85
图15速差式自控器和安全带联结试验图1、4一绳，2一钩，3一速差式自控器，5一模拟人型，6一释放器，7一安全带
安全带可以和自锁钩、缓冲器及速差式自控器联合使用，见图16。GB6096-85
7777777777777
图16安全带、缓冲器和速差式自控器联用图1、4一绳，2一钩，3一速差式自控器，5一三角环；6一缓冲器，7一模拟人型，8一安全带3.5测试用的计量设备，应按期到计量单位检验其精度。附加说明：
本标准由中华人民共和国劳动人事部提出。本标准由北京市劳动保护科学研究所负责起草。本标准主要起草人李光宗、杨文芬、沈静。
