【国家标准(GB)】 石油用量油尺和钢围尺技术条件

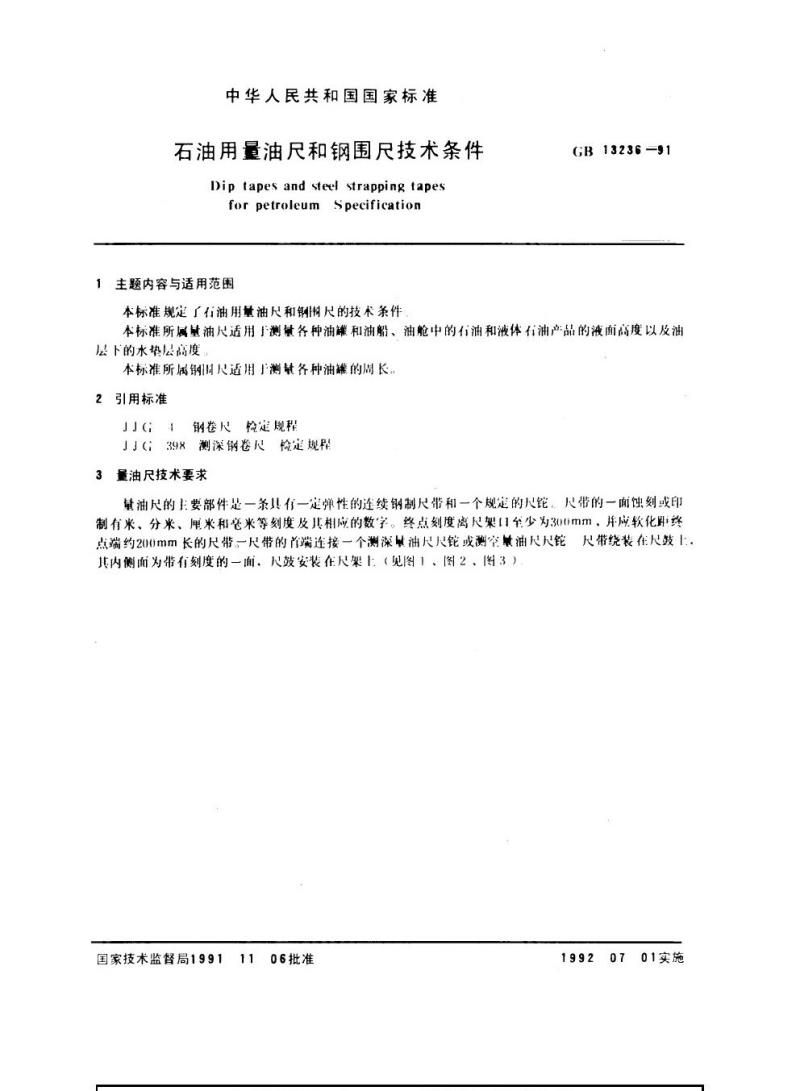

中华人民共和国国家标准
石油用量油尺和钢围尺技术条件Dip tapes and steel strapping tapesfor petroleumSpecification
主题内容与适用范围
本标准规定了石油用量油尺和钢制尺的技术条件GB13236-91
本标准所属量油尺适用下测体各种油罐和油船、油舱中的有油和液体行油产品的液面高度以及油层下的水垫层高度
本标准所属钢围尺适用于测缺各种油罐的周长。2引用标准
钢卷尺检定规程
JJ（：398测深钢卷尺检定规程
量油尺技术要求
量油尺的主要部件是一条具有一定弹性的连续钢制尺带和一个规定的尺铠。带的一面蚀刻或印制有米、分米、厘米和毫米等刻度及其相应的数字。终点刻度离尺架Ⅱ至少为300mm，并应软化终点端约200mm长的尺带。一尺带的首端连接一个测深油尺尺铊或测空量油尺尺铊尺带绕装在尺鼓1上。其内侧面为带有刻度的一面、尺鼓安装在尺架士（见图1、图2、图3）国家技术监督局1991
06批准
01实施
GB13236--91

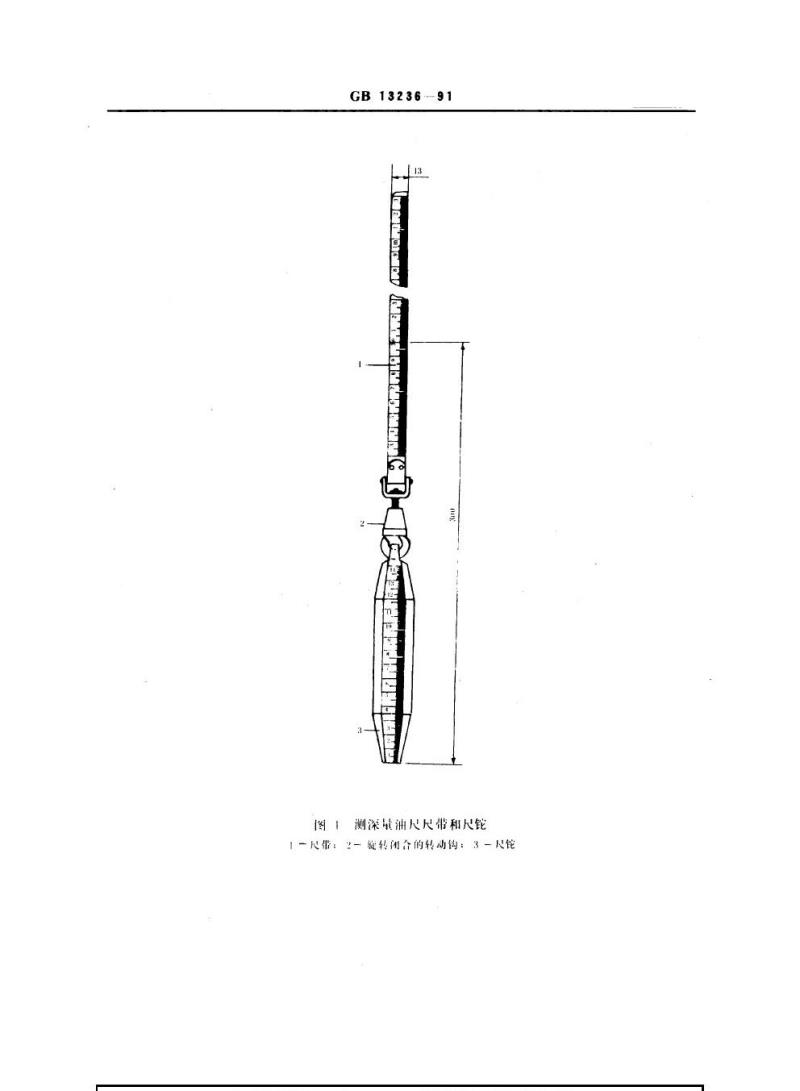

图！测深量油尺尺带和尺论
！一尺带：2一旋转闭合的转动钩：3一尺GB13236—91

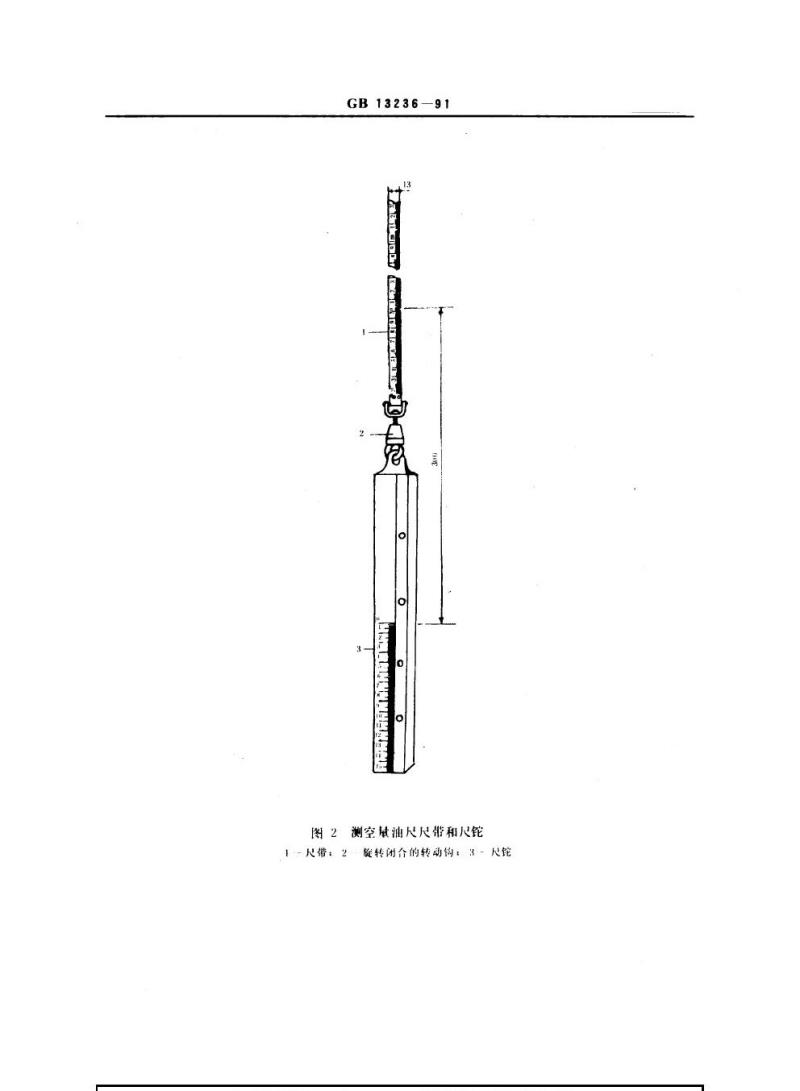

图2测空缺油尺尺带和尺铊
1·-尺带：2靛转闭合的转动伪：3·尺蛇GB13236--91

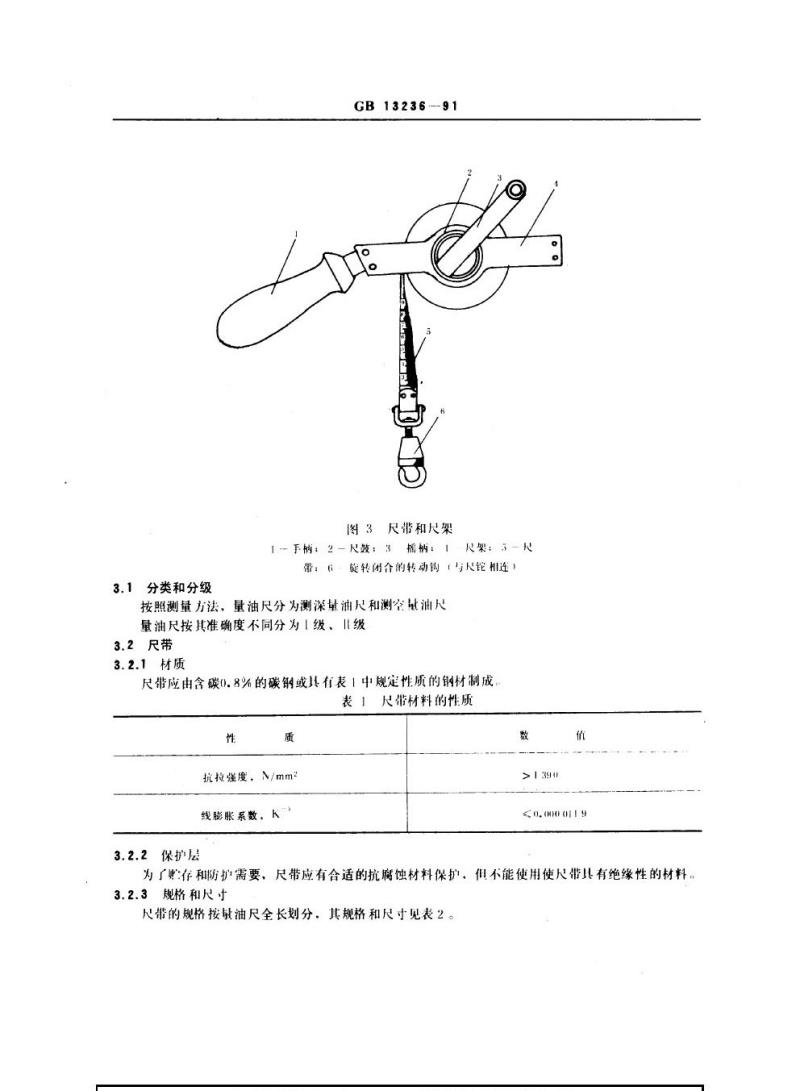

尺带和尺架
1下柄：2－尺皱：3摇柄：1尺架：5-尺带：6·靛转闭合的转动钩（与尺相连）3.1分类和分级
按照测量方法，量油尺分为测深量油尺和测空量油尺量油尺按其准确度不同分为级、Ⅱ级3.2尺带
3.2.1材质
尺带应由含碳0。8%的碳钢或具有表1中规定性质的钢材制成表1尺带材料的性质
抗拉强度，N/mm
线膨胀系数，k\
3.2.2保护层
≤0.H0119
为了赔存和防护需要，尺带应有合适的抗腐蚀材料保护，但不能使用使尺带具有绝缘性的材料，3.2.3规格和尺寸
尺带的规格按缺油尺全长划分，其规格和尺寸见表2。尺寸
规格，m
宽，mm
厚，mm
GB13236--91

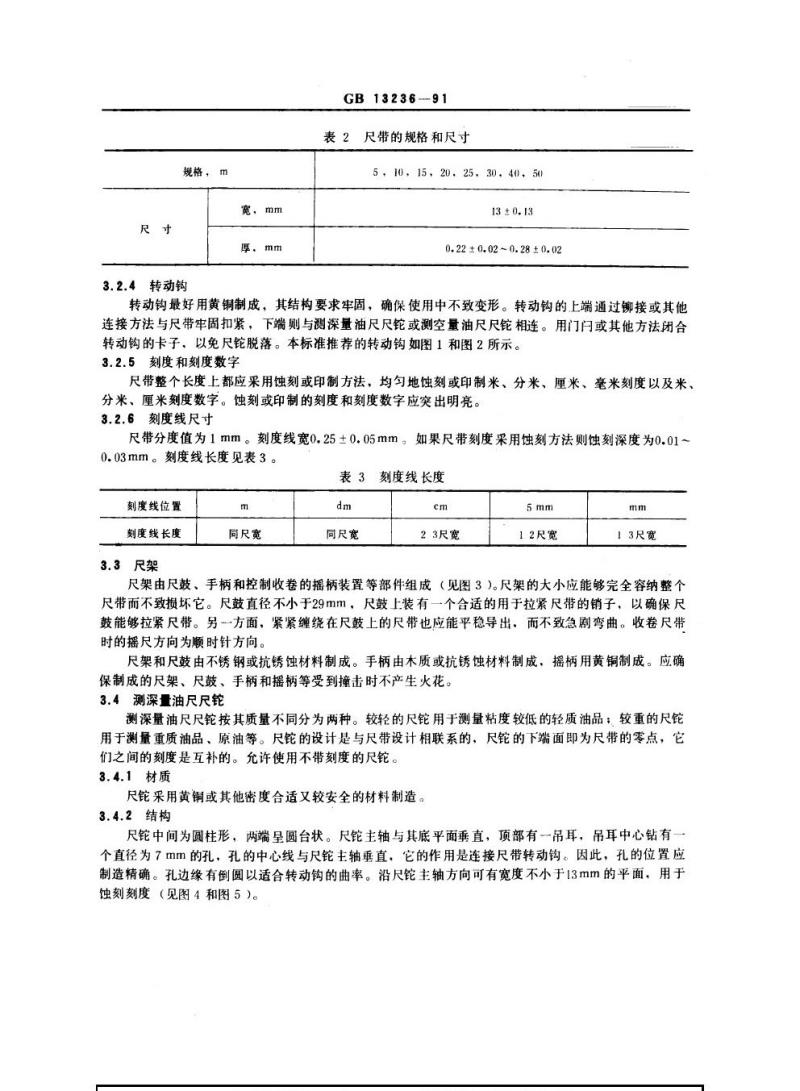

表2尺带的规格和尺寸
5，10，15，2025，3040，50
0.22±0.02~0.28±0.02
3.2.4转动钩
转动钩最好用黄铜制成，其结构要求牢固，确保使用中不致变形。转动钩的上端通过铆接或其他连接方法与尺带牢固扣紧，下端则与测深量油尺尺铊或测空量油尺尺相连。用门门或其他方法闭合转动钩的卡子，以免尺铊脱落。本标准推荐的转动钩如图1和图2所示。3.2.5刻度和刻度数字
尺带整个长度上都应采用蚀刻或印制方法，均匀地蚀刻或印制米、分米、厘米、毫米刻度以及米、分米、厘米刻度数字。蚀刻或印制的刻度和刻度数字应突出明亮。3.2.6刻度线尺寸
尺带分度值为1mm。刻度线宽0.25±0.05mm。如果尺带刻度采用蚀刻方法则蚀刻深度为0.01~0.03mm。刻度线长度见表3。
表3刻度线长度
刻度线位置
刻度线长度
3.3尺架
同尺宽
同尺宽
23尺宽
1.2尺宽
13尺宽
尺架由尺鼓、手柄和控制收卷的摇柄装置等部件组成（见图3）。尺架的大小应能够完全容纳整个尺带而不致损坏它。尺鼓直径不小于29mm，尺鼓上装有一个合适的用于拉紧尺带的销子，以确保尺鼓能够拉紧尺带。另一方面，紧紧缠绕在尺鼓上的尺带也应能平稳导出，而不致急剧弯曲。收卷尺带时的摇尺方向为顺时针方向。
尺架和尺鼓由不锈钢或抗锈蚀材料制成。手柄由木质或抗锈蚀材料制成，摇柄用黄铜制成。应确保制成的尺架、尺鼓、手柄和摇柄等受到撞击时不产生火花。3.4测深量油尺尺铊
测深量油尺尺按其质量不同分为两种。较轻的尺铊用于测量粘度较低的轻质油品；较重的尺铊用于测量重质油品、原油等。尺铊的设计是与尺带设计相联系的，尺的下端面即为尺带的零点，它们之间的刻度是互补的。允许使用不带刻度的尺铊。3.4.1材质
尺铊采用黄铜或其他密度合适又较安全的材料制造。3.4.2结构
尺铊中间为圆柱形，两端呈圆台状。尺主轴与其底平面垂直，顶部有一吊耳，吊耳中心钻有一个直径为7mm的孔，孔的中心线与尺主轴垂直，它的作用是连接尺带转动钩。因此，孔的位置应制造精确。孔边缘有倒圆以适合转动钩的曲率。沿尺铊主轴方向可有宽度不小于13mm的平面，用于蚀刻刻度（见图4和图5）。
3.4.3尺寸和质量
GB13236—91
吊耳中心孔
图4带蚀刻刻度的测深量油尺尺铊R6.5-
—R13
吊耳中心孔
图5不带蚀刻刻度的测深量油尺尺铊X=7±0.6
Y±3±0.6
尺铊尺寸见图4和图5。尺铊吊耳中心孔顶点与底面之间距离很关键，必须保持在152.40.nmm。
尺铊质量见表4。
GB13236--91
表4·尺铊质量
3.4.4刻度
带有蚀刻刻度的尺铊，以厘米和毫米蚀刻出刻度，其厘米刻度的相应位置应有刻度数字。尺铊1的蚀刻刻度和刻度数字应不易磨掉，刻度从尺底起并向上延伸到140mm刻度处.刻度线长度见表，表5刻度线长度
刻度线位置
刻度线长度
同尺宽
2:3尺宽
13尺宽
3.4.5可测罐或舱底有沉积物时的测深量油尺尺论油罐或油舱底部有沉积物时使用带一块圆板的测深量油尺尺铊测量油层高度比较方便，圆板用铜制成，焊接在尺铊底部。圆板平面垂直于尺铊主轴并与尺铊底面平齐（见图6），尺铊和圆板尺寸见表6。
表6尺铊和圆板尺寸
吊耳中心孔顶点到圆板下底面长圆板直径
小于计量孔直径12
3.5测空量油尺尺铊
GB13236—91
图6测有沉积物时的测深量油尺尺铊测空量油尺尺铊与尺带相连后，用来测量已装有油的油鳞或油舱中无油部分的高度，它主要用于重质油品和原油的测量。尺铊设计与尺带设计是相联系的。它们之间的刻度是互补的，使用时只允许尺铊上带刻度部分浸入油中，读取相应数据。3.5.1材质下载标准就来标准下载网
尺铊材质同3.4.1。
3.5.2结构
尺铊为方棒形。它的四棱切割平滑并呈方形（见图2），尺铊的顶部有一吊耳（同3.4.2）。尺铊右边从上到下有10mm宽没有刻度，在这部分可插入不小于2mm厚的硬胶木并涂黑（见图7），插入部分与尺铊表面应平齐并固定。这样插入的黑色板在测浅色油品时，可以不用试油膏，清晰显示其浸液位置。
3.5.3尺寸和质量
GB13236-91
图7测空量油尺尺铊
1尺铊有刻度面的背面；2一无刻度面：3一可插入的硬胶木-0.10mm
尺铊尺寸见≤7、吊耳中心孔项点与尺铊零刻度处之间的距离很关键，必须保持在152.4尺铭质量为.7！0.1kg。
3.5.4刻度
测空量油尺尺铊均带有厘米和密米的蚀刻刻度，其厘米刻度的相应位置应有刻度数字。蚀刻刻度和刻度数字应不易磨损。刻度从尺铊零刻度处开始蚀刻，向下延伸到150mm刻度处。刻度线长度见表5
3.6零点
测深量油尺的零点在其尺铊底平面处。测空量油尺的零点在其尺铊中部零刻度处。3.7检定和示值允差
量油尺的检定按照JJG398规定执行，但检定时的拉力为45N，也可按用户要求的拉力进行检定。
测深量油尺和测空量油尺零点处到尺带500mm刻度的零位偏差均不得超过+0.5mm。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
