【国家标准(GB)】 手持式电动工具的安全 第一部分：通用要求

ICS 25.140.20
标准分享网免费标准下载站bzfxw.comGB

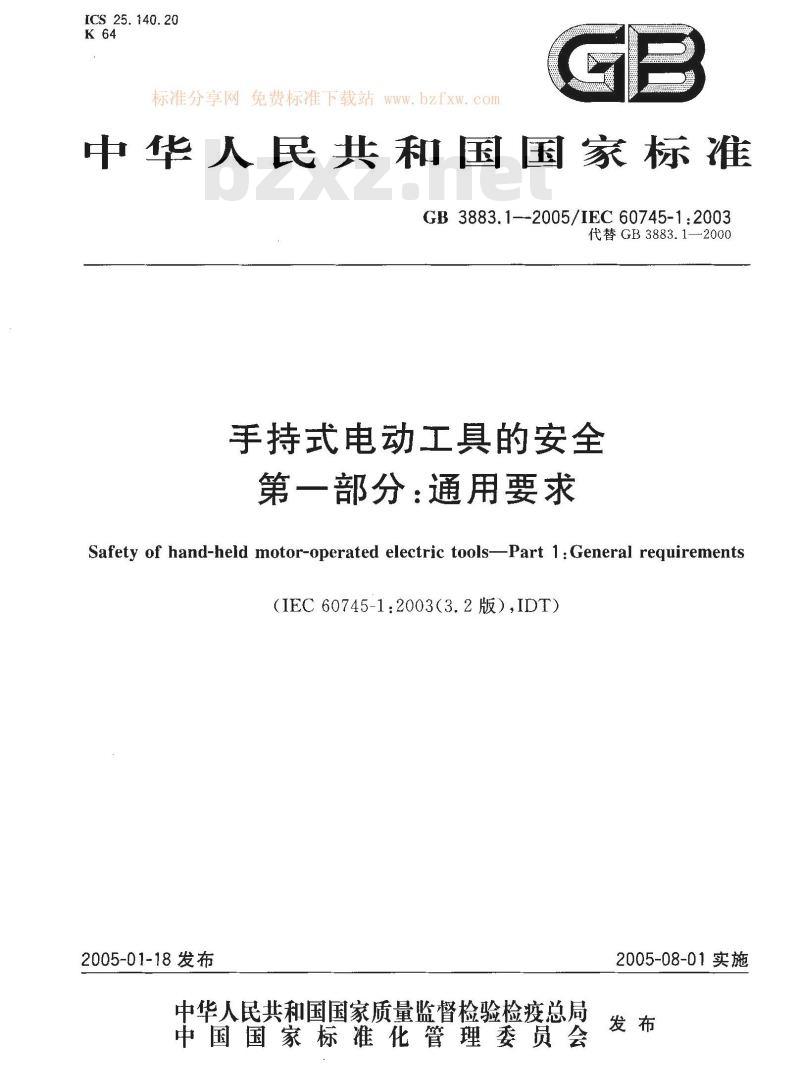

中华人民共和国国家标准
GB3883.1--2005/IEC60745-12003代替GB3883.1—2000
手持式电动工具的安全
第一部分：通用要求
Safety of hand-held motor-operated electric tools-Part 1 :General requirements(IEC60745-1:2003(3.2版),IDT)2005-01-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施

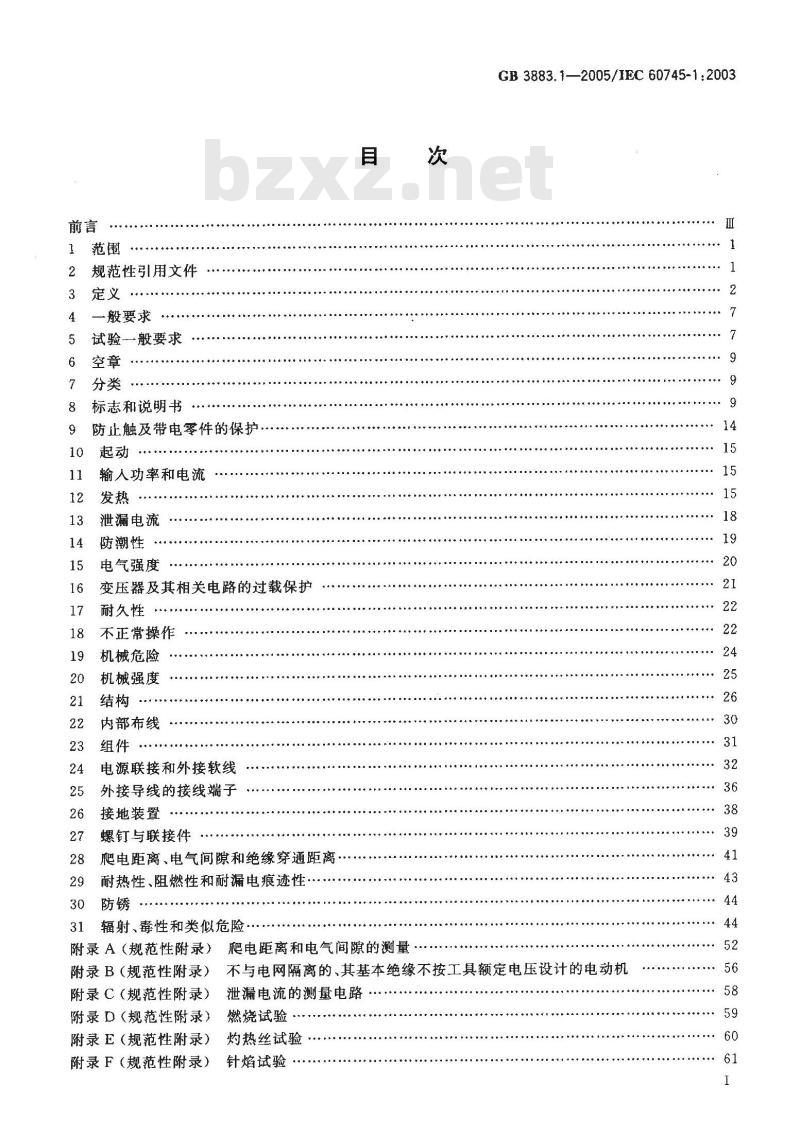

规范性引用文件
一般要求
试验一般要求
标志和说明书
防止触及带电零件的保护
输人功率和电流
泄漏电流
防潮性
电气强度
变压器及其相关电路的过载保护耐久性
不正常操作
机械危险
机械强度
内部布线
电源联接和外接软线
外接导线的接线端子
接地装置
螺钉与联接件
爬电距离、电气间隙和绝缘穿通距离耐热性、阻燃性和耐漏电痕迹性30
辐射、毒性和类似危险
附录A（规范性附录）
附录B（规范性附录)
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
爬电距离和电气间隙的测量，
GB 3883.1—2005/1EC 60745-1 :200314
不与电网隔离的、其基本绝缘不按工具额定电压设计的电动机泄漏电流的测量电路
燃烧试验
灼热丝试验
针焰试验

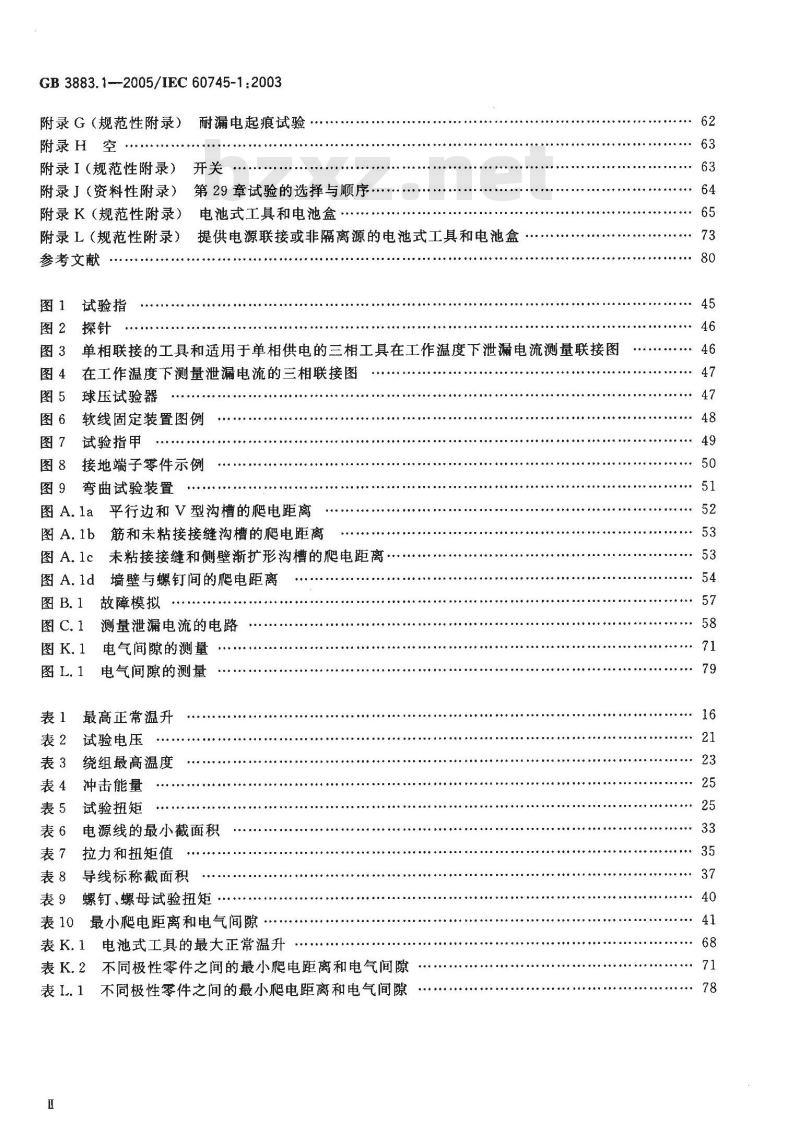

GB3883.1--2005/IEC60745-1:2003附录G（规范性附录）
附录H空
耐漏电起痕试验
附录I（规范性附录）开关
附录」（资料性附录）第29章试验的选择与顺序，附录K（规范性附录）电池式工具和电池盒附录L（规范性附录）提供电源联接或非隔离源的电池式工具和电池盒参考文献
图1试验指
图2探针
图3单相联接的工具和适用于单相供电的三相工具在工作温度下泄漏电流测量联接图在工作温度下测量泄漏电流的三相联接图图4
球压试验器
图6软线固定装置图例
图7试验指甲
接地端子零件示例
弯曲试验装置
平行边和V型沟槽的爬电距离
筋和未粘接接缝沟槽的爬电距离图A.1c
未粘接接缝和侧壁渐扩形沟槽的爬电距离·墙壁与螺钉间的爬电距离
故障模拟
测量泄漏电流的电路
电气间隙的测量
电气间隙的测量
最高正常温升
表2试验电压
绕组最高温度
表4冲击能量
表5试验扭矩
表6电源线的最小截面积
表7拉力和扭矩值
表8导线标称截面积
表9螺钉、螺母试验扭矩
表10最小爬电距离和电气间隙
表K.1电池式工具的最大正常温升表K.2不同极性零件之间的最小爬电距离和电气间隙表I.1不同极性零件之间的最小爬电距离和电气间隙.....

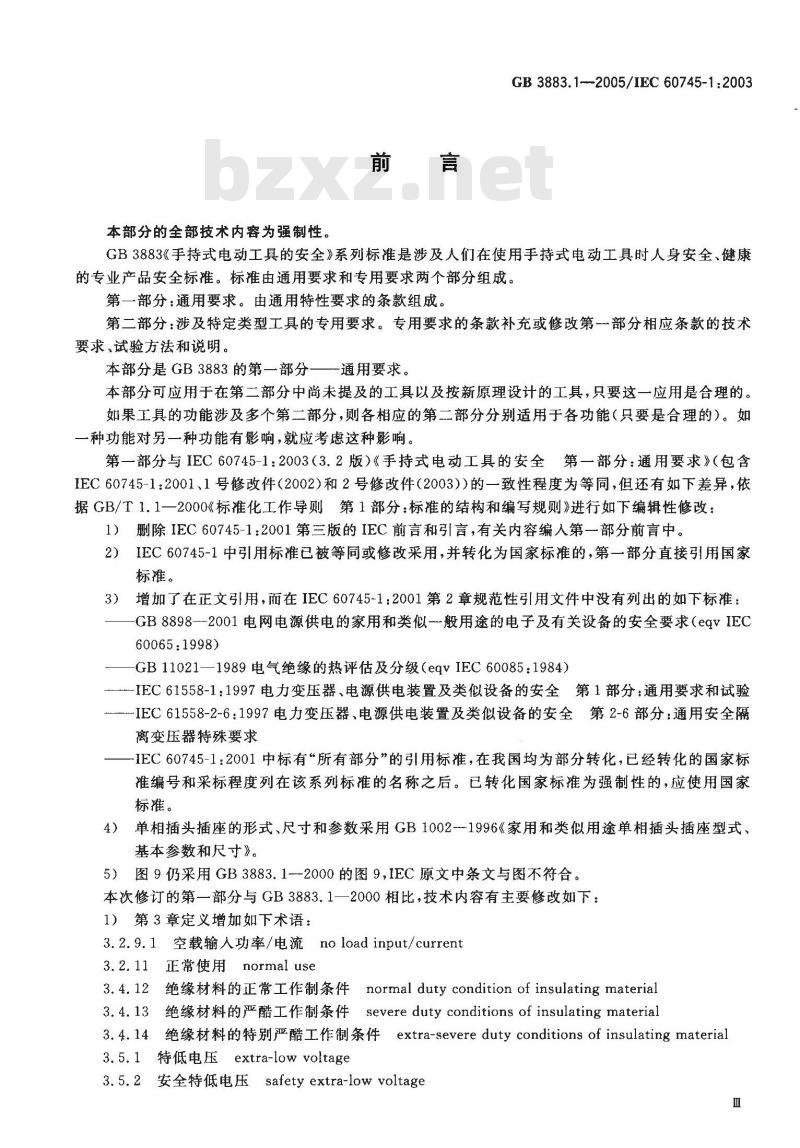

本部分的全部技术内容为强制性。前言
GB3883.1--2005/IEC60745-1:2003GB3883《手持式电动工具的安全》系列标准是涉及人们在使用手持式电动工具时人身安全、健康的专业产品安全标准。标准由通用要求和专用要求两个部分组成。第一部分：通用要求。由通用特性要求的条款组成。第二部分：涉及特定类型工具的专用要求。专用要求的条款补充或修改第一部分相应条款的技术要求、试验方法和说明。
本部分是GB3883的第一部分一—-通用要求。本部分可应用于在第二部分中尚未提及的工具以及按新原理设计的工具，只要这一应用是合理的。如果工具的功能涉及多个第二部分，则各相应的第二部分分别适用于各功能（只要是合理的）。如一种功能对另一种功能有影响,就应考虑这种影响。第一部分与IEC60745-1：2003（3.2版）《手持式电动工具的安全第一部分：通用要求》（包含IEC60745-1：2001、1号修改件（2002）和2号修改件（2003)）的一致性程度为等同，但还有如下差异，依据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》进行如下编辑性修改：1）删除IEC60745-1：2001第三版的IEC前言和引言，有关内容编人第一部分前言中。2）IEC60745-1中引用标准已被等同或修改采用，并转化为国家标准的，第一部分直接引用国家标准。
3）增加了在正文引用，而在IEC60745-1：2001第2章规范性引用文件中没有列出的如下标准：GB8898-2001电网电源供电的家用和类似--般用途的电子及有关设备的安全要求（eqvIEC60065:1998)
—GB11021—1989电气绝缘的热评估及分级（eqvIEC60085：1984）-IEC61558-1：1997电力变压器、电源供电装置及类似设备的安全第1部分：通用要求和试验IEC61558-2-6：1997电力变压器、电源供电装置及类似设备的安全第2-6部分：通用安全隔离变压器特殊要求
-IEC60745-1：2001中标有“所有部分”的引用标准，在我国均为部分转化，已经转化的国家标准编号和采标程度列在该系列标准的名称之后。已转化国家标准为强制性的，应使用国家标准。
单相插头插座的形式、尺寸和参数采用GB1002--1996《家用和类似用途单相插头插座型式、4）
基本参数和尺寸》。
5）图9仍采用GB3883.1--2000的图9,IEC原文中条文与图不符合。本次修订的第一部分与GB3883.1一2000相比，技术内容有主要修改如下：1）第3章定义增加如下术语：
3.2.9.1空载输人功率/电流no load input/current3.2.11正常使用normal use
3.4.12绝缘材料的正常工作制条件normal dutyconditionof insulatingmateria3.4.13绝缘材料的严酷工作制条件severe duty conditionsof insulatingmaterial3.4.14绝缘材料的特别严酷工作制条件extra-severeduty conditions of insulating material3.5.1特低电压extra-lowvoltage3.5.2安全特低电压safetyextra-lowvoltageGB3883.1—2005/IEC60745-1:20033.11.4例行维修

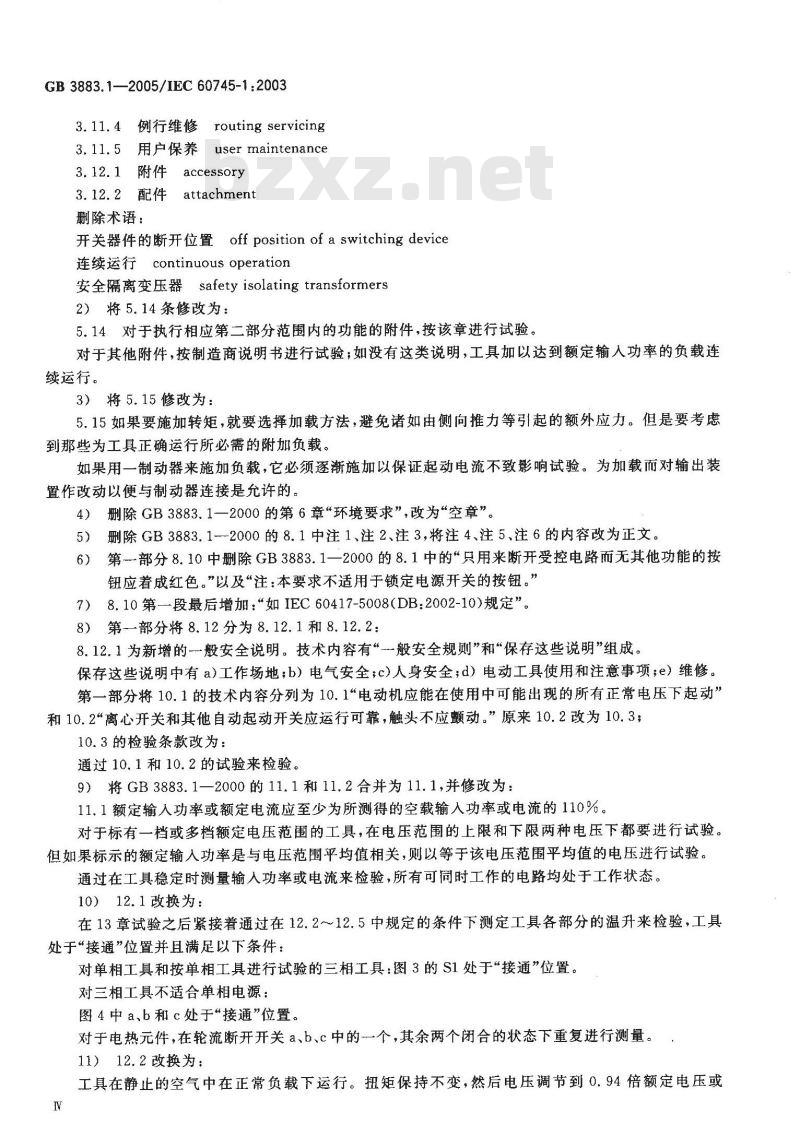

routing servicing
3.1l.5用户保养usermaintenance3.12.1附件accessory
3.12.2配件attachment
删除术语：
开关器件的断开位置off position of a switching device连续运行 continuous operation安全隔离变压器safety isolating transformers2）将5.14条修改为：
5.14对于执行相应第二部分范围内的功能的附件，按该章进行试验。对于其他附件，按制造商说明书进行试验；如没有这类说明，工具加以达到额定输人功率的负载连续运行。
3）将5.15修改为：
5.15如果要施加转矩，就要选择加载方法，避免诸如由侧向推力等引起的额外应力。但是要考虑到那些为工具正确运行所必需的附加负载。如果用一制动器来施加负载，它必须逐渐施加以保证起动电流不致影响试验。为加载而对输出装置作改动以便与制动器连接是允许的。4）删除GB3883.1一2000的第6章环境要求”，改为“空章”。5）删除GB3883.1--2000的8.1中注1、注2、注3,将注4、注5、注6的内容改为正文。6）第-部分8.10中删除GB3883.1一2000的8.1中的\只用来断开受控电路而无其他功能的按钮应着成红色。”以及“注：本要求不适用于锁定电源开关的按钮。”7）8.10第一段最后增加：“如IEC60417-5008（DB：2002-10)规定”。8）第一部分将8.12分为8.12.1和8.12.2：8.12.1为新增的一般安全说明。技术内容有“一般安全规则”和“保存这些说明”组成。保存这些说明中有a)工作场地；b）电气安全；c）人身安全；d）电动工具使用和注意事项；e）维修。第一部分将10.1的技术内容分列为10.1“电动机应能在使用中可能出现的所有正常电压下起动”和10.2“离心开关和其他自动起动开关应运行可靠，触头不应颤动。”原来10.2改为10.3；10.3的检验条款改为：
通过10.1和10.2的试验来检验。9）将GB3883.1一2000的11.1和11.2合并为11.1，并修改为：11.1额定输人功率或额定电流应至少为所测得的空载输入功率或电流的110%。对于标有一档或多档额定电压范围的工具，在电压范围的上限和下限两种电压下都要进行试验。但如果标示的额定输入功率是与电压范围平均值相关，则以等于该电压范围平均值的电压进行试验。通过在工具稳定时测量输人功率或电流来检验，所有可同时工作的电路均处于工作状态。10）12.1改换为：
在13章试验之后紧接着通过在12.2~12.5中规定的条件下测定工具各部分的温升来检验，工具处于“接通”位置并且满足以下条件：对单相工具和按单相工具进行试验的三相工具：图3的S1处于“接通”位置。对三相工具不适合单相电源：
图4中a、b和c处于“接通”位置。对于电热元件，在轮流断开开关a、b、c中的一个，其余两个闭合的状态下重复进行测量。11）12.2改换为：
工具在静止的空气中在正常负载下运行。扭矩保持不变，然后电压调节到0.94倍额定电压或IV
1.06倍额定电压，或额定电压范围的平均值，取其中最不利情况。GB3883.1—2005/IEC60745-1:2003当工具以等于1.06倍额定电压的电压下运行时，如有电热元件，则该电热元件要在GB4706.1中第11章规定的条件下运行。
12）表15中“指组件或开关引线能工作的最高环境温度”改为“表示最高操作温度”。13）13.2的第一到三段改换为：13.2用附录C规定的电路测量电源的任何--极与下述零件之间的泄漏电流：易触及金属零件以及与覆盖在绝缘材料易触及表面的、面积不大于20cm×10cm的金属箔相连。金属箔具有在试验表面最大可能区域，但不超过规定尺寸。如果它的区域小于试验表面，则将它移动以便所有表面部分都能试验到，但工具的散热不能受金属箔影响。适用于单相电源的三相工具，三组并联后按单相工具进行试验。用图3和图4所示的选择开关，在位置1和位置2上分别测量泄漏电流。对于不适用于单相电源的三相工具按图4测量泄漏电流，开关a、b和c处于“接通”位置。对于只能作星形连接的工具，中心线不接。试验电压施加5s后测量泄漏电流，泄漏电流不应超过下列值：一至易触及的金属零件和金属箔：●对I类工具，0.75mA；
·对Ⅱ类工具,0.25mA；
·对Ⅲ类工具,0.5 mA。
如果工具装有一只或几只电容器，并装有一个单极开关，则要在开关处于“断开”位置时重复这些测量。
对于装有电热元件的工具，总泄漏电流应在上述规定限值范围内或在IEC60335-1：2000中13.2规定限值范围内，取其中大者。两者不应相加。14）第-部分的14.3增加了潮湿试验后对泄漏电流限值的要求，改换为：14.3工具应能经受正常使用中可能出现的潮湿条件。通过下述防潮试验来检验。
如有电缆进线孔，则任其打开；如具有敲落孔，则打开其中一个。不借助于工具即能拆卸的电气组件、罩盖和其他零件都拆下。如有必要，这些零件都随工具主体一起经受防潮试验。
在空气相对湿度为93%士2%的防潮箱内进行潮湿处理，箱内所有能放置试样处的空气温度保持在20℃～30℃间某一合适温度t，波动范围为1K。防潮箱内放人与空气有足够大接触面的硫酸钠(Na2SO)或硝酸钾（KNO3)的饱和水溶液，即能获得93%士2%的相对湿度。为了实现防潮箱内的规定条件，必须保证箱内空气不断循环，而且通常使用隔热的防潮箱。试样在放入防潮箱前，其温度要达到t与（t十4)℃之间。认为在潮湿处理前将工具放在规定的温度下至少4h，即可达到该温度。工具存放箱内48h。
该试验后工具立即经受第13章试验，在额定电压或额定电压范围的平均值下，工具开关处于“接通”位置并符合如下条件：
对单相工具和按单相工具进行试验的三相工具：图3的S1处于“断开”位置。对不适合单相电源的三相工具：图4中a处于“接通”位置，b和c处于“断开”位置。经此试验后，紧接着工具在防潮箱内或在使工具达到规定温度的室内，把那些可能已被拆下的零件重新装配好后，应能经受第15章的试验。如果所有控制器在所有极都有断开位置，则对第13章试验中的泄漏电流限值为2倍。如下情况该值为2倍：
一工具没有热断路器以外的控制器；或V
GB3883.1—2005/IEC 60745-1:2003一所有控温器和能量调整器没有关断位置；或-工具有无线电于扰滤波器。此时，在滤波器未连接时泄漏电流应不超过规定限值。但对Ⅱ类工具，只在所有控制器有“断开”位置时才可以将0.25mA增加1倍。15）删除 GB 3883.1～一2000 的15.2,将 15.3列为 15.2。16）GB3883.12000的18.1技术内容在第部分中分为18.1和18.2，GB3883.1—2000的18.2到18.5顺延为18.3到18.6;GB3883.1--2000的18.6的技术内容第--部分分为18.7到18.9,18.9为新增条文，18.7改为18.10，18.8改为18.11，增加18.12。增加18.9：
18.9装有三相电动机的工具，从冷态开始运行。如果是用手保持接通或是用手加载运行30s；否则就运行5min。
增加 18.12：
18.12采用Ⅱ类结构的I类工具（见5.10)或Ⅱ类工具应能在极端过载情况下运行而不影响到触电保护。Www.bzxZ.net
17）第一部分增加19.4“工具应有足够的握持面以保证操作使用时的安全”和19.5“对必要场合工真应设计和构造成能看得到力具接触工件”。18）第一部分将GB3883.1一2000的20.3修改为工具还能承受从1m高处跌落到混凝土地面3次。试样应放置在不同的冲击点”。19）
第一部分将21.13中用作附加绝缘的天然橡胶或合成橡胶制件的耐老化的氧弹验方法修改为：
橡胶零件在温度（100士2）℃下放置70h老化，试验后，被试件不应呈现肉眼可见的裂纹。20）
删除21.29，第一部分21.29改为*空”。21）第部分24.17增加检验条款：“通过24.14试验检验，使用交付时的导线进行试验。”；将GB3883.1—2000的24.18和24.19合并成第-部分的24.19。26.4最后增加检验条款：
通过观察、测量、手试以及30.1的试验来检验。23）第一部分将GB3883.1一2000的28.1技术内容分列成28.1和28.2。24）1
第一部分删除GB3883.1一2000的附录H（标的附录）*根据漏电起痕危险而定的绝缘材料工作条件严酷等级”，第一部分附录H为“空”。25）增加附录K（规范性附录)“电池式工具和电池盒”。26）增加附录L（规范性附录）“提供电源联接或非隔离源的电池式工具和电池盒”。第-部分保留了IEC60745-1的全部附录。其中除了附录J为资料性附录外，附录A至L均为规范性附录。
在采标过程中，本部分还有以下几点说明：1）16.1的第6段中本部分增加IEC61558-2-6。原IEC中无此引用，有误。2）21.26的第2段中第15章，原IEC中为16章，有误。3）21.36中第1段末句中“电流值不应超过9.1中的规定值。”其中“电流”，IEC原文为“Valume”，应指电流。
24.4“如果装有插头，则额定电流不大于16A的三相工具电源线应装有符合GB10034）
GB/T11919-2001的插头。”一条是根据我国三相插头标准制定的。5）本部中图9采用GB3883.1—2000的图9。IEC原文中24.12条文中提及图9与其图不符。第一部分制定于1983年，并于1991年、2000年二次修订，本次为第三次修订，将代替GB3883.1-2000。
GB3883.1—-2005/1EC60745-1:2003第一部分的实施要与等同采用IEC60745-2的GB3883手持式电动工具的安全的第二部分专用要求一起实施，在GB3883第二部分产品的专用要求尚未全部等同采用IEC60745-2最新标准之前，与之配套使用的GB3883.1—1991、GB3883.1—2000继续有效；当与GB3883.1—1991或GB3883.12000配套使用的第二部分全部修订后，GB3883.1一1991或GB3883.1一2000将被废止。对于第二部分尚未涉及的手持式电动工具及按新原理设计的工具，只要应用第一部分是合理的，就可以使用第一部分。
本部分由中国电器工业协会提出。本部分由全国电动工具标准化技术委员会（CAS/TC68)归口并负责解释。本部分由上海电动工具研究所负责起草。第一部分主要起草人：刘江、李邦协、刘世昌、李宏照、郑定安、黄涛、陆铁民。1范围
GB3883.1—2005/IEC60745-1:2003手持式电动工具的安全
第一部分：通用要求
1.1第一部分涉及由电动机或电磁铁驱动的交流单相和直流额定电压不大于250V、交流三相额定电压不大于440V的手持式电动工具的安全。只要适用，第一部分涉及人们在日常使用工具以及合理预见的误用工具时，实际遇到的由手持式工具引发的常见危险。
带电加热元件的工具属第一部分范围。这些工具也将符合GB4706系列的相关部分。能够安装在支座上、不需改变工具本身即可作为固定式工具使用的手持式电动工具（下文简称工具)也包括在第一部分范围内；但在此情况下，可能需要附加要求，如第二部分规定对于不与电网隔离、且基本绝缘由不按工具额定电压设计的电动机，其要求在附录A和附录B中规定。
第一部分不适用于：
在经常有特殊条件例如腐蚀性或爆炸性大气（尘埃、蒸汽或气体）存在的场所使用的手持式工具；
制备和加工食品的手持式工具；——医疗用手持式工具（IEC60601)，—一属GB4706.41范围的电热工具。在车、船或飞机上使用的手持式工具可能需要附加要求；在热带国家使用的手持式工具可能需要特殊要求。注：注意下列事实：在许多国家，其健康、劳动保护、水源等主管部门规定有附加要求。2规范性引用文件
下列文件中的条款通过GB3883的第一部分的引用而成为第一部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于第一部分，然而，鼓励根据第一部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于第一部分。
GB1003一1999家用和类似用途三相插头插座型式、基本参数和尺寸GB2099（所有部分）家用和类似用途插头插座（GB2099、1：1996，eqvIEC60884-1：1994；GB 2099.2—1997,eqv IEC 60884.2—1989;GB 2099.3—1997,eqv IEC 60884-2-5:1995)GB4207一1984固体绝缘材料在潮湿条件下相比漏电起痕指数的测定方法（neqIEC60112：1979)
GB4208--1993外壳防护等级（IP代码）（idtIEC60529：1989）GB/T4956—1985磁性金属基体上非磁性覆盖层厚度测量磁性方法（eqvISO2178：1982）GB5013.4—1997额定电压450/750V及以下橡皮绝缘电缆（idtIEC60245）GB5023.5—1997额定电压450/750V及以下聚氯乙烯绝缘电缆（idtIEC60227）GB/T5465.2—1996电气设备用图形符号（idtIEC60417---1994）GB/T6462--1996金属和氧化物覆盖层横断面厚度显微镜测量方法（eqvISO1463：1982）1
GB3883.1-—2005/IEC 60745-1:2003GB8898-1997电网电源供电的家用和类似--般用途的电子及有关设备的安全要求（idtIEC60065：1985)
GB9364.1（所有部分）小型熔断器（GB9364.11997，idt IEC60127-1:1988；GB9364.2—1997,idt IEC127-2: 1989;GB 9364. 3-—1997,idt IEC 127-3—1988;GB 9364. 6—2001,idt IEC 60127-6:1994)
GB11021—1989电气绝缘的热评估及分级（idtIEC60085：1984）GB15092.1-2004器具开关第一部分：通用要求（IEC61058-1:2000,IDT）GB/T11918—2001工业用插头插座和耦合器第1部分：通用要求（IEC60309-1：1999，IDT）GB/T11919一2001工业用插头插座和耦合器第2部分：带插销和插套的电器附件的尺寸互换性要求（IEC60309-2：1999,IDT）GB13140.3-1998家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带无螺纹型夹紧件连接器件的特殊要求（idtIEC60998-2-2：1998）GB/T14472--1998电子设备用固定电容器第14部分：分规范抑制电源电磁于扰用固定电容器(idtIEC60384-14:1993)
GB17465（所有部分）家用和类似一般用途器具耦合器（GB17465.1-1998，eqvIEC60320-1：1994;GB 17465.2—1998,eqv IEC 60320-2-2:1990)IEC60061-1：1969灯头、灯座及其互换性、安全性检验量规第一部分：灯头补充件A（1969）～T（1996）+修改件1到修改件26
IEC60068-2-75：1997基本环境试验规程第二部分：试验Eh：锤试验IEC60335-1：2001家用和类似用途电器的安全第一部分：通用要求IEC60695-2-2：1991着火危险试验第2部分：试验方法第2节：针焰试验IEC60695-2-10：2000着火危险试验第2-10部分：灼热或加热电线基本试验方法灼热电线设备和共同试验程序
IEC60695-2-11:2000
丝易燃性试验方法
IEC 60695-2-12:2000
丝易燃性试验方法
IEC60695-2-13:2000
丝燃烧性试验方法
着火危险试验第2-11部分：灼热或加热电线基本试验方法成品的灼热着火危险试验第2-12部分：灼热或加热电线基本试验方法材料的灼热着火危险试验第2-13部分：灼热或加热电线基本试验方法材料的灼热IEC60707:1999
测定固体绝缘材料暴露在引燃源后燃烧性能的试验方法IEC60730-1：1999家用和类似用途电自动控制器第-一部分：通用要求IEC60760：1989扁形快速联接端头IEC60998-2-1:2002家用和类似用途低压电路用的连接器件第2-1部分：用螺纹型单元分接的接线装置的特殊要求
IEC60999-1：1999连接装置连接铜导线的螺纹型和无螺纹型夹紧单元的安全要求第一部分：0.2mm2到0.35mm2（含0.35mm）导体夹紧单元的一般要求和特殊要求IEC61558-1：1997电力变压器、电源供电装置及类似设备的安全第1部分：通用要求和试验IEC61558-2-6：1997电力变压器、电源供电装置及类似设备的安全第2-6部分：通用安全隔离变压器特殊要求
3定义
下列定义适用于第一部分。
3.1.1除非另有规定，条文中所用术语“电压”和“电流”均指有效值。2
GB3883.1—2005/IEC60745-1:20033.1.2第一部分中，凡出现“借助于工具”“不借助于工具”和“需使用工具”处，“工具”一词均指手动工具，例如可用来拧动螺钉或其他紧固件的螺钉旋具。3.2.1
额定电压rated voltage
制造商规定的工具的额定电压，对三相电源而言，指线电压。3.2.2
rated voltage range
额定电压范围
制造商规定的工具的电压范围，以上、下限值表示。3.2.3
工作电压working voltage
当工具的电源电压为额定电压，并在正常负载条件下运行时，不考虑暂态电压的影响，在所指零件上受到的最高电压。
额定输入功率rated input
制造商规定的工具的输人功率。3.2.5
额定输入功率范围rated inputrange制造商规定的工具输入功率范圃（以瓦为单位)，以上、下限值表示。3.2.6
额定电流rated current
制造商规定的工具的电流。如果未规定工具的电流，则就第一部分而言，额定电流为工具在额定电压和正常负载下测得的电流。
额定频率 rated frequency
制造商规定的工具的频率。
rated frequency range
额定频率范围
制造商规定的工具频率范围，以上、下限值表示。3.2.9
正常负载
normal load
为达到额定输人功率或额定电流而在额定电压或额定电压范围上限时对工具施加的负载，如有短时或断续运行标志时，要遵从该标志。除非另有规定，如有电热元件，则电热元件要象正常使用时一样运行。
空载输入功率/电流noloadinput/current当工具在额定电压和额定频率下运行所达到的最高输人功率或电流，此时不对制造商随工具附送的附件施加外部负载（进行作业），并且按制造商说明书调节、待用。3.2.10
额定空载转速
rated no - load speed
制造商规定的工具在额定电压或额定电压范围上限时的空载转速。3.2.11
正常使用normal use
设计规定的，符合制造商说明的工具使用。3
GB 3883.1—2005/IEC 60745-1:20033. 3. 1
易拆卸软线detachablecord
通过适当的器具耦合器连接到工具上的供电软线。3.3.2
电源线supplycord
安装到工具上的供电软线。
X 型联接 type X attachment
一种易于更换电源线的电源联接方式。3.3.4
Y型联接type Y attachment
一种只能由制造商或其代理商或相类似的专业人员更换电源线的电源联接方式。3.3.5
Z型联接type Z attachment
一种不破坏工具就无法更换电源线的电源联接方式。3.4.1
基本绝缘basic insulation
用于对带电部分提供触电基本保护的绝缘，但不必包括功能用途的绝缘。3.4.2
附加绝缘supplementary insulation为了在基本绝缘一旦失效时,防止触电而在基本绝缘之外又设置的独立绝缘。3.4.3
双重绝缘double insulation
由基本绝缘和附加绝缘两者组成的绝缘系统。3.4.4
加强绝缘reinforced insulation提供防止触电的保护程度与双重绝缘相当的危险带电部分的绝缘。注：加强绝缘的例子是不能仅当作基本绝缘或附加绝缘进行试验的单层或多层物质。3.4.5
I类工具 class I tool
指这样的一类工具：它的防触电保护不仅依靠基本绝缘、双重绝缘或加强绝缘，而且还包含个附加安全措施，即把易触及的导电部分与设备中固定布线的保护（接地)导线连接起来，使易触及的导电部分在基本绝缘损坏时不能变成带电体。具有接地端子或接地连接器的双重绝缘和/或加强绝缘的工具也可认为是I类工具。
Ⅱ类工具class Ⅱ tool
指这样的一类工具：它防触电保护不仅依靠基本绝缘，而且依靠提供的附加的安全保护措施，例如双重绝缘或加强绝缘，但即不提供保护接地也不依赖安装条件。3.4.7
Ⅱ类结构class I construction指工具中依靠双重绝缘或加强绝缘作触电保护的部分。3.4.8
Ⅱ类工具 class Ⅲ tool
