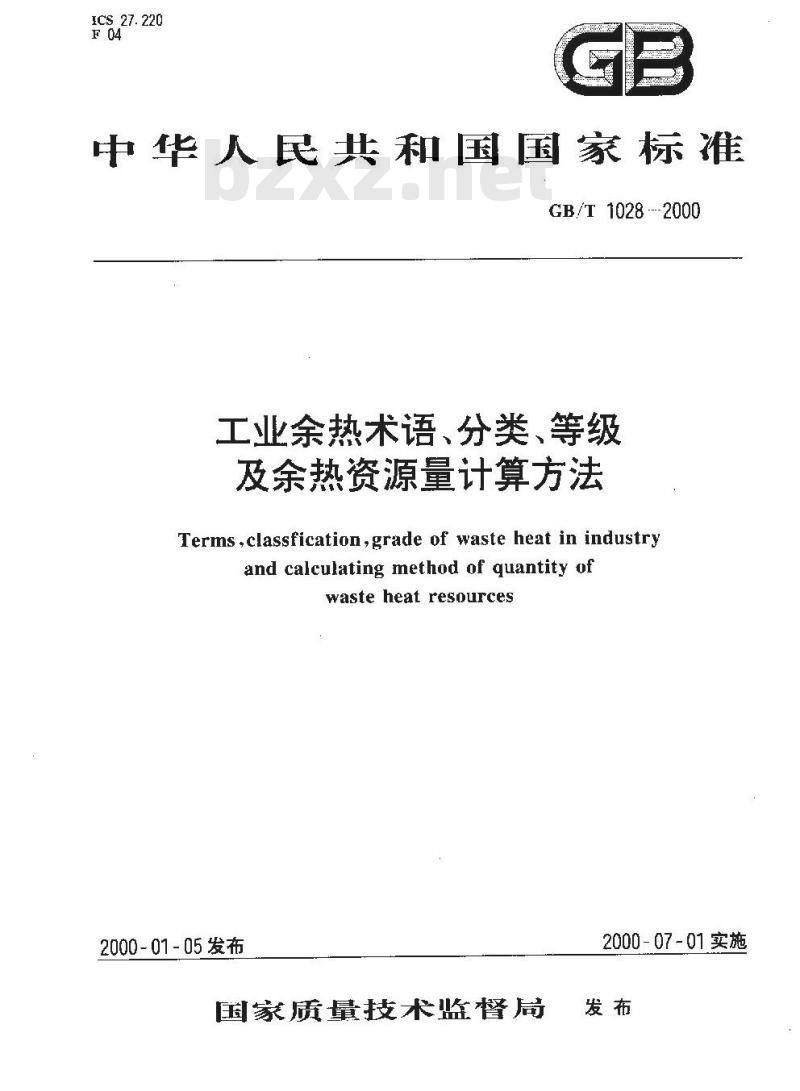

ICS27.220
中华人民共和国国家标准
GB/T 1028 ---2000
工业余热术语、分类、等级
及余热资源量计算方法
Terms,classfication,grade of waste heat in industryand calculating method of quantity ofwaste heat resources
2000-01-05发布
国家质量技术监督局
2000-07-01实施

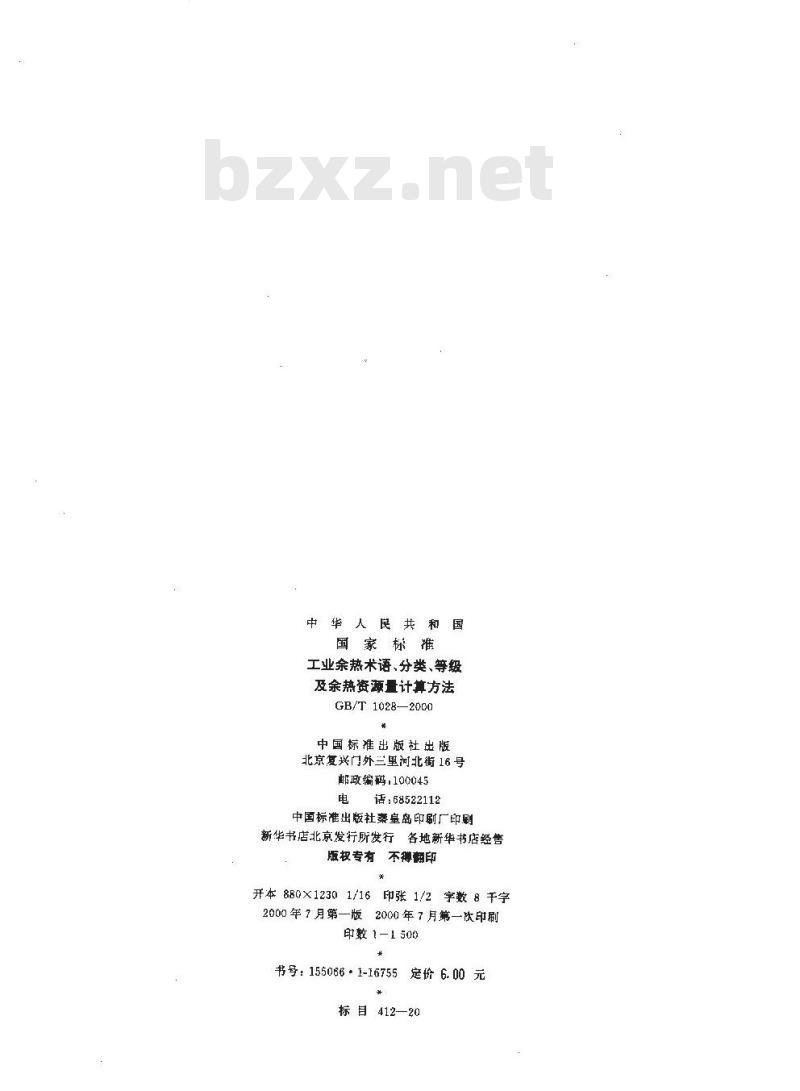

中华人民共和国
国家标准
工业余热术语、分类、等级
及余热资源量计算方法
GB/T1028—2000
中国标准出版社出版
北京复兴门外兰里河北街16号
邮政编码：100045
电话：68522112
中国标准出版社案皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不搏翻印
开本880×12301/16印张1/2字数8千字2000年7月第一版：2000年7月第一次印刷印数 1-1 500
书号：155066·1-16755
5定价6.00元
标目412—20
GB/T10282000

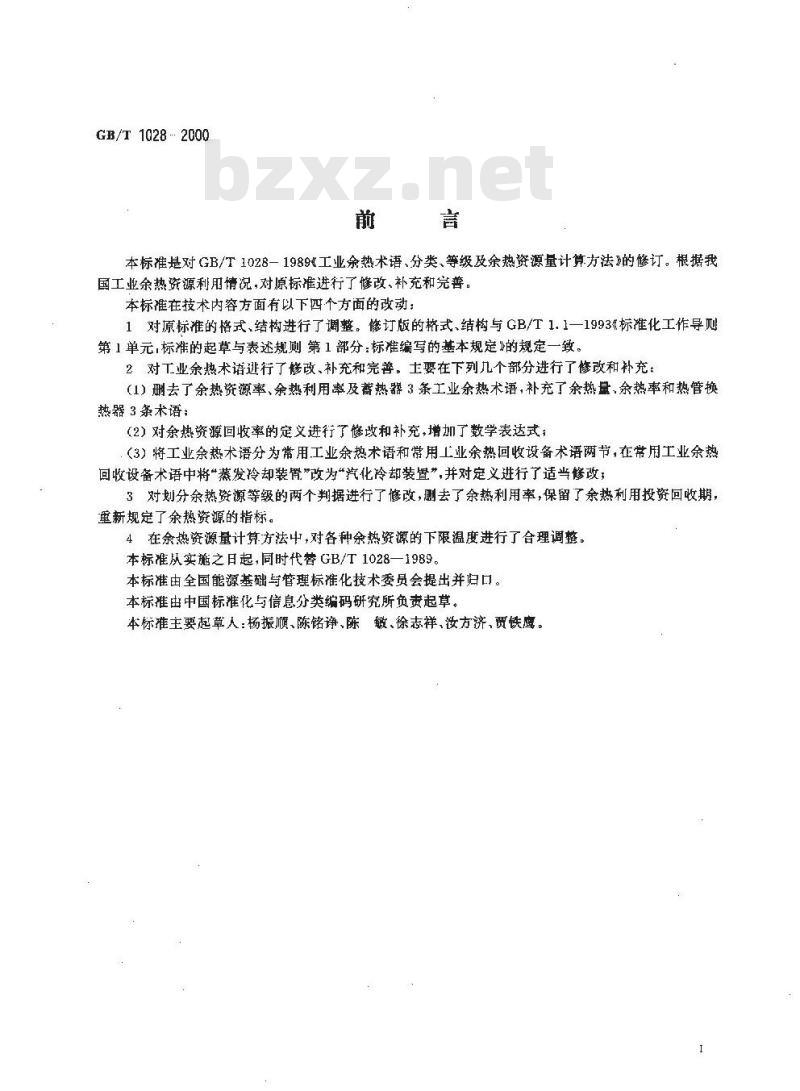

本标准是对GB/T1028一1989工业余热术语、分类、等级及余热资源量计算方法》的修订。根据我国工业余热资源利用情况，对原标准进行了修改、补充和完善。本标准在技术内容方面有以下四个方面的改动：1对原标准的格式、结构进行了调整。修订版的格式、结构与GB/T1.1一1993《标准化工作导则第1单元，标准的起草与表述规则第1部分：标准编写的基本规定》的规定一致。2对工业余热术语逃行了修改、补充和完善。土要在下列几个部分进行了修改和补充：（1）删去了余热资源率、余热利用率及蓄热器3条工业余热术语，补充了余热量，余热率和热管换热器3条术语：
（2）对余热资源回收率的定义进行了修改和补充，增加了数学表达式；（3）将工业余热术语分为常用工业余热术语和常用工业余热回收设备术语两节，在带用工业余热回收设备术语中将“蒸发冷却装置”改为“汽化冷却装置”，并对定义进行了适当修改；3对划分余热资源等级的两个判据进行了修改，测去了余热利用率，保留了余热利用投资回收期，重新规定了余热资源的指标。
4在余热资源量计算方法中，对各种余热资源的下限温度进行了合理调整。本标准从实施之日起，同时代替GB/T1028—1989。本标准由全国能源基础与管理标准化技术委员会提出并归口。本标准由中国标准化与信息分类编码研究所负责起草。本标准主要起草人：杨振顺、陈铭、陈敏、徐志祥、汝方济、贾铁应。1范围

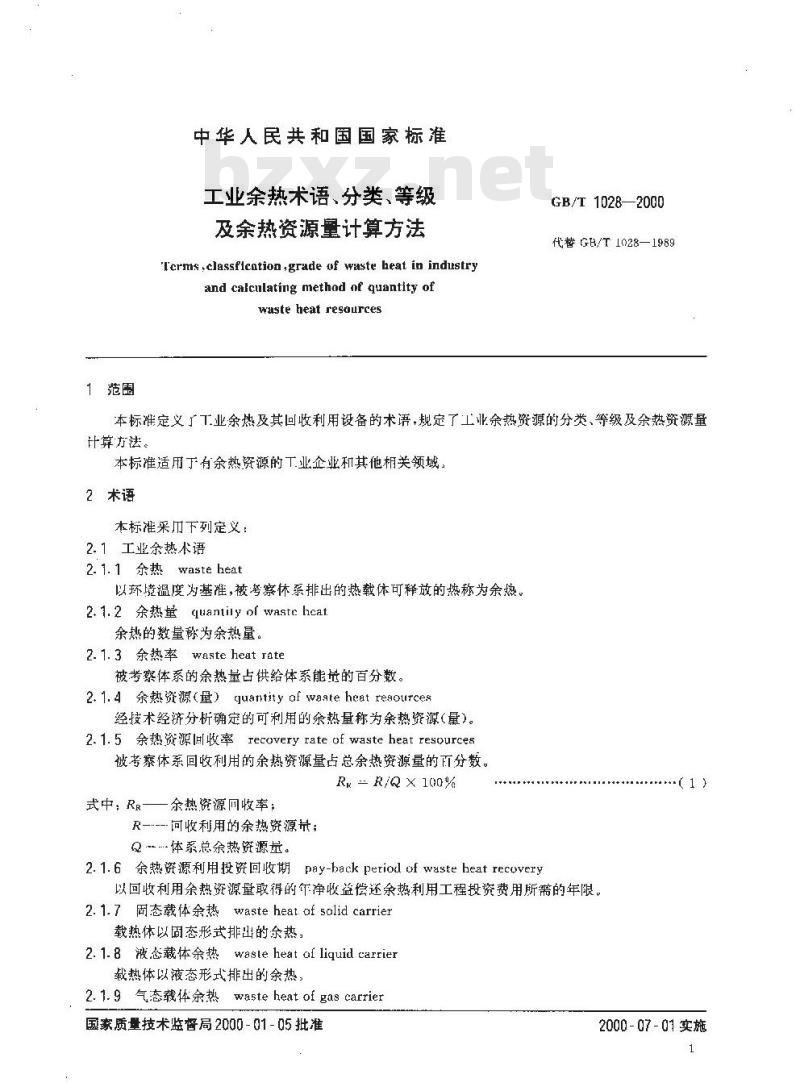

中华人民共和国国家标准
工业余热术语、分类、等级
及余热资源量计算方法
Tcrms ,classfication ,grade of waste heat in industryand calculating method of quantity ofwaste heat resdurces
GB/T 1028—2000
代替 GB/T 1028—1989
本标准定义丁工业余热及其回收利用设备的术语，规定了工业余热资源的分类、等级及余热资源量计算方法
本标准适用于有余热资源的工业企业和其他相关领域：2术语
本标准采而下列定义：
2.1工业余热术语
2. 1. 1余热waste heit
以环境温度为基难，被考察休系排出的热载体可释放的热称为余热。2.1.2余热量quantily of waste hcat余热的数量称为余热量。
2. 1. 3 余热率 waste heat rate被考察体系的余热量占供给体系能量的百分数。2.1.4余热资源（量）quantityafwagteheatresources经技术经济分析确定的可利用的余热量称为余热资源（量）。2. 1.5 余热资源收率 recovery rate of waste heat resources被考察体系回收利用的余热资源量占总余热资源量的百分数。Rk - R/Q X 100%
式中，RR—余热资源回收率；
R—----向收利用的余热资源量;Q…体系总余热资源量。
2.1.6余热资源利用按投资回收期pay-backperiol ofwasteheatrecovery以回收利用余热资源量取得的年净收益偿还余热利用工程投资费用所需的年限。2.1.7固态载体余热waste heat.of solid carrier载热体以固态形式排出的余热：2.1.8波态载体余热wasle heat of liquid carrier载热体以液态形式排出的余热：2.1.9气态载体余热wasteheatof gascarrier国家质量技术监督局2000-01-05批准（1）bzxz.net
2000-07-01实施

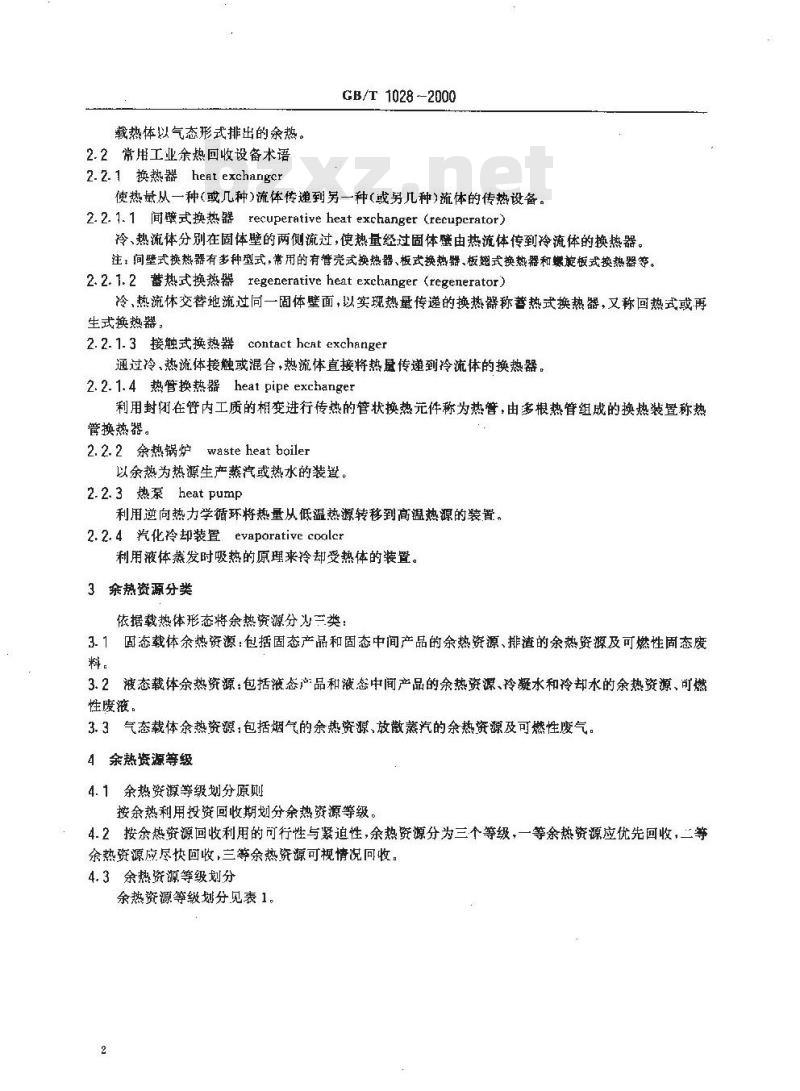

载热体以气态形式排出的余热。2.2常用工业余热回收设备术语
2.2.1换热器heatexchangcr
GB/T 1028--2000
使热量从一种（或几种）流体传递到另一种（或另几种）流体的传热设备。2.2.1.1间壁式换热器recuperativeheatexchanger（recuperator）冷、热流体分别在固体壁的两侧流过，使热量经过固体壁由热流体传到冷流体的换热器。注：间壁式换热器有多种型式，常用的有管壳式换热器、板式换热器、板趣式换热器和螺旋板式换热器等。2.2.1.2蓄热式换热器regenerativeheat exchanger（regenerator）冷，热流休交替地流过同一固体壁面，以实现热量传递的换热器称蓉热式换热器，又称回热式或再生式换热器：
2.2.1.3接触式换热器contact hcrt exchanger通过冷、热流体接触或混合，热流体直接将热量传递到冷流体的换热器。2.2.1.4热管换热器heatpipeexchanger利用封闭在管内工质的相变进行传热的管状换热元件称为热管，由多根热管组成的换热装置称热管换热器。
2.2.2余热锅炉waste heat boiler以余热为热源生产蒸汽或热水的装置。2.2.3 热泵 heat pump
利用逆向热力学循环将热量从低温热源转移到高温热源的装置。2.2.4汽化冷却装置evaporative caler利用液体蒸发时吸热的原理来冷却受热体的装置。3余热资源分类
依据载热体形态将余热资源分为三类：3.1固态载体余热资源：包括固态产品和固态中间产品的余热资源、排渣的余热资源及可燃性固态废料。
3.2液态载体余热资源：包括液态产品和液态中间产品的余热资源、冷凝水和冷却水的余热资源、可燃性废液。
3.3气态载体余热资源：包括烟气的余热资源、放散蒸汽的余热资源及可燃性废气。4余热资源等级
4.1余热资源等级划分原则
按余热利用投资回收期划分余热资源等级。4.2按余热资源回收利用的可行性与紧迫性，余热资源分为三个等级，一等余热资源应优先回收，三等余热资源应尽快回收，三等余热资源可视情况回收。4.3余热资源等级划分
余热资源等级划分见表1
余热资源等级判据
余热资源等级
一等余热资源
二等余热资源
三等余热资源
5余热资源量计算方法
5.1余热载体下限温度
GB/T 1028—2000
余热资源等级
余热利用投资回收期
带见余热资源举例
可燃性废气、废液，庄料；
供热系统中的冷凝水；
400℃以上温度的烟气，
砖瓦挤妒中用于十燥坏体的低温烟气250～400℃温度的烟气：
80℃以上的冷水，
可利用的高温排渣
250℃以下温度的烟气，
可利用的中温排渣
5.1.1余热载体下限温度的确定原则：按技术可行、经济合理的原则，规定余热载体的下限温度、5.1.2余热裁体下限温度见表2。5.1.3当余热利用设备排出的介质温度低于表中的余热载体下限温度时，其余热资源量的计算应按该排出温度为余热载体的下限温度。表2余热载体下限温度
余热资源种类
固态产品，中间产品、据渣可燃性固态魔料等
固态裁体余热资源
液态载体余热资源
气态载体余热资源
水泥熟料
砖瓦、陶瓷
液态产品、中间产品、冷却水、可燃性废液等
冷凝水
烟气、可燃性废气
放散蒸汽
余热载体下限温度
环境温度
5.2余热资源量计算式
余热资源量按式(2)计算：
年余热资源量，kJ/
式中：Q—
GB/T 1028—2000
Zm;[Qa? + (h, -- hz)]r.
第：种余热载体流量kg/h，或m~/h；Qa—第：种单位余热载体中可燃成分完全燃烧释放的热量，kJ/kg，或kJ/mh，一第种余热载体排出状态下的比焰，kJ/kg，或kJ/m；h2——第；种余热载体在下限温度时的比熔，kJ/k名，或kJ/m，排出第，种余热载体的设备年运行小时数，h/a；=1,2，..n.其中n为余热载体种类数目。（2）
版权专有不得啊印
书号：155066·1-16755
定价：
栋日412—20
