【国家标准(GB)】 挡圈技术条件 弹性挡圈

主题内容

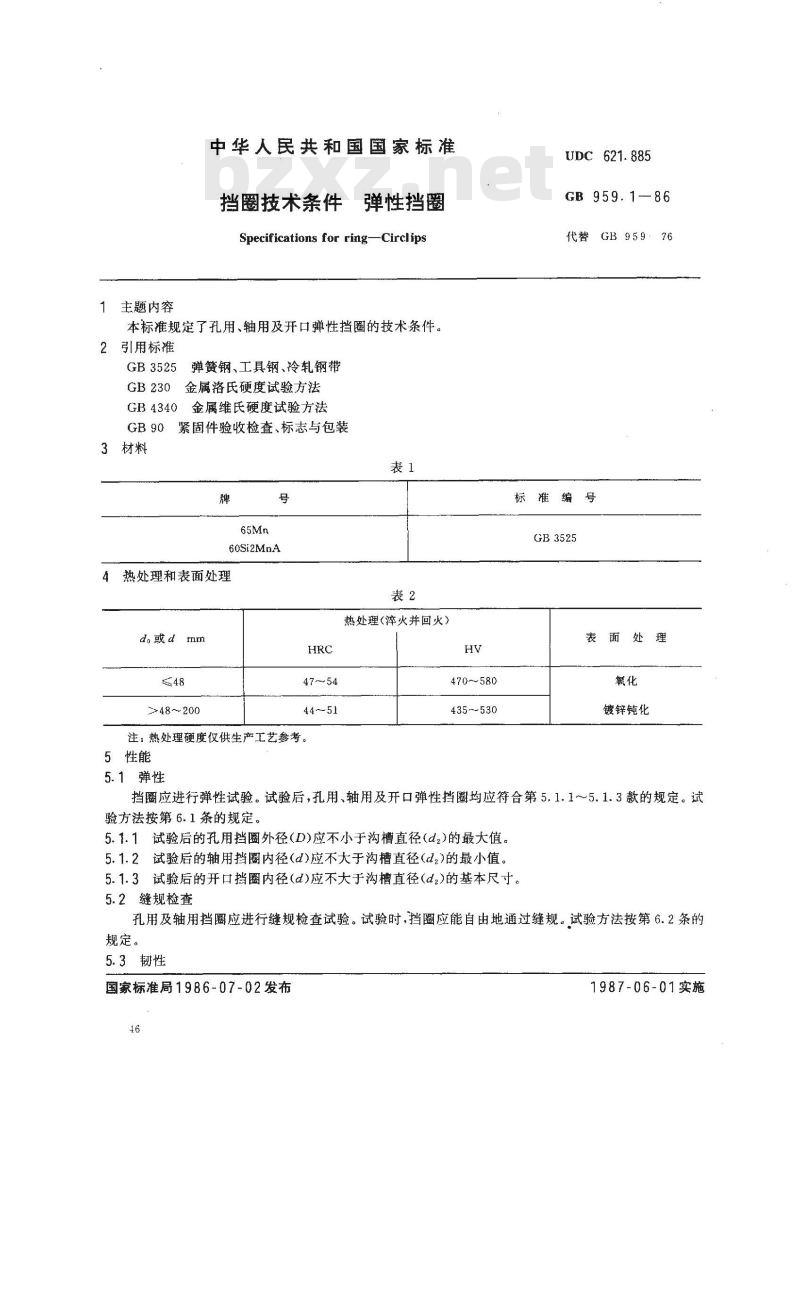

中华人民共和国国家标准
挡圈技术条件
弹性挡圈
Specifications for ring—Circlips本标准规定了孔用、轴用及开口弹性挡圈的技术条件。引用标准
弹簧钢、工具钢、冷轧钢带免费标准bzxz.net
GB3525
金属洛氏硬度试验方法
GB4340金属维氏硬度试验方法
紧固件验收检查、标志与包装
3材料
60Si2MnA
4热处理和表面处理
d,或d mm
>48～200
热处理(淬火并回火)
47~~54
注：热处理硬度仅供生产工艺参考。5性能
5.1弹性
470~580
435530
UDC 621.885
GB 959.1-86
代替GB 959：76
标准编号
GB3525
表面处理
镀锌钝化
挡圈应进行弹性试验。试验后，孔用、轴用及开口弹性挡圈均应符合第5.1.1～5.1.3款的规定。试验方法按第6.1条的规定。
5.1.1试验后的孔用挡圈外径(D)应不小于沟槽直径(d2)的最大值。5.1.2试验后的轴用挡圈内径(d)应不大于沟槽直径(d,)的最小值。5.1.3试验后的开口挡圈内径(d)应不大于沟槽直径(d,)的基本尺寸。5.2缝规检查
孔用及轴用挡圈应进行缝规检查试验。试验时，挡圈应能自由地通过缝规。试验方法按第6.2条的规定。
5.3韧性
国家标准局1986-07-02发布
1987-06-01实施
GB 959.1--86
开口挡圈应进行韧性试验。试验后，挡圈应不断裂。试验方法按第6.3条的规定。6试验方法

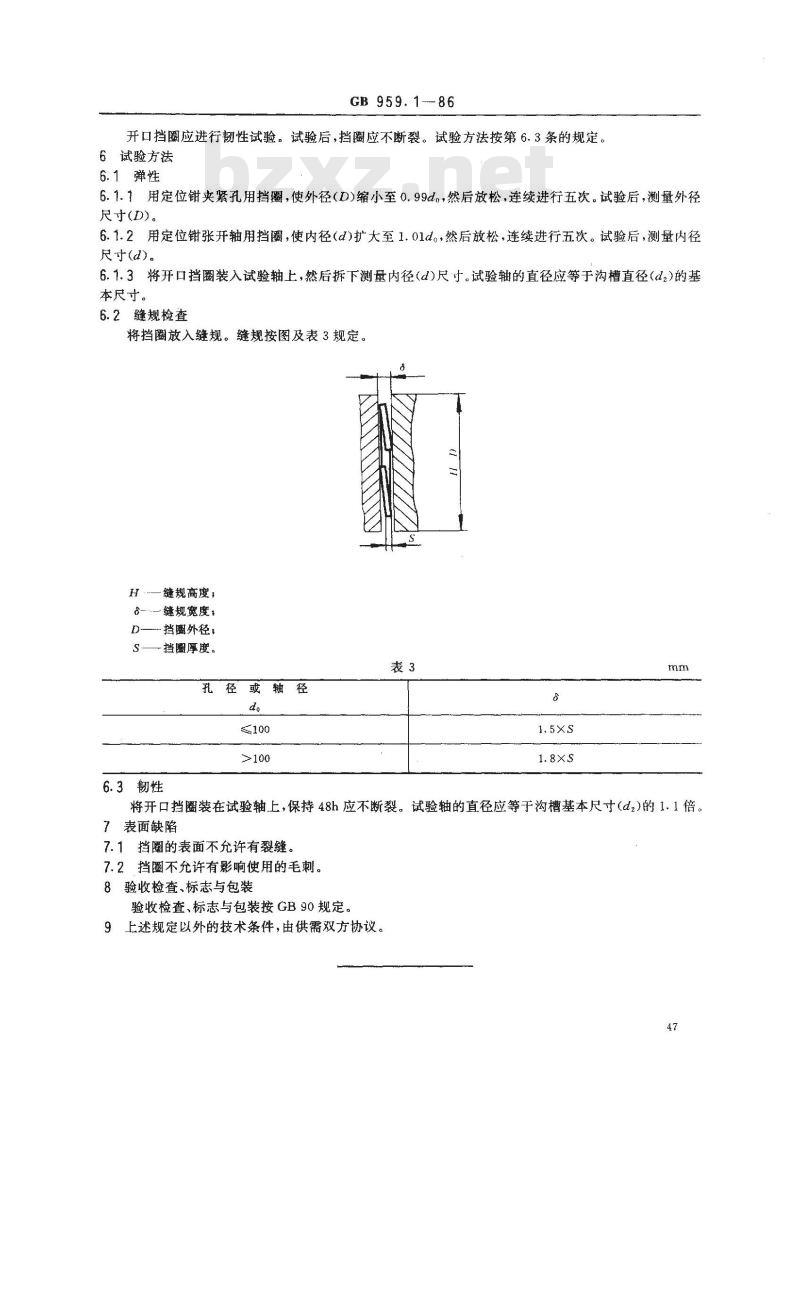

6.1弹性
6.1.1用定位钳夹紧孔用挡圈，使外径(D)缩小至0.99do，然后放松，连续进行五次。试验后，测量外径尺寸(D)。
6.1.2用定位钳张开轴用挡圜，使内径（d)扩大至1.01d。，然后放松，连续进行五次。试验后，测量内径尺寸(d)。
6.1.3将开口挡圈装入试验轴上，然后拆下测量内径(d)尺寸。试验轴的直径应等于沟槽直径(d2)的基本尺寸。
6.2缝规检查
将挡圈放入缝规。缝规按图及表3规定。H.
一缝规高度；
。——缝规宽度，
D—挡圈外径；
S—挡圈厚度。
孔径或轴径
6.3韧性
将开口挡圈装在试验轴上，保持48h应不断裂。试验轴的直径应等于沟槽基本尺寸(d,)的1.1倍。7表面缺陷
7.1挡圈的表面不允许有裂缝。
7.2挡圈不允许有影响使用的毛刺。8验收检查、标志与包装
验收检查、标志与包装按GB 90规定。9上述规定以外的技术条件，由供需双方协议。47

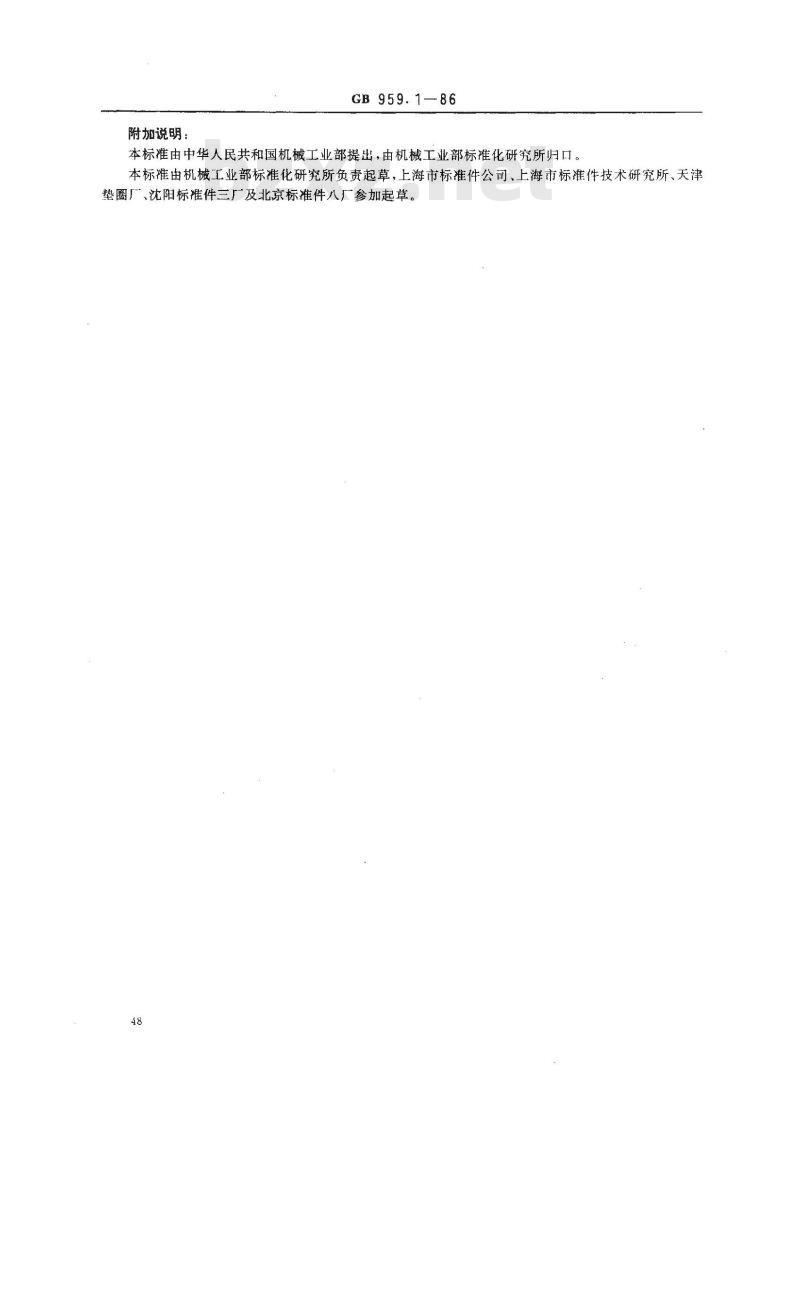

附加说明：
GB959.1—86
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草，上海市标准件公司、上海市标准件技术研究所、天津垫圈厂、沈阳标准件三厂及北京标准件八厂参加起草。48
