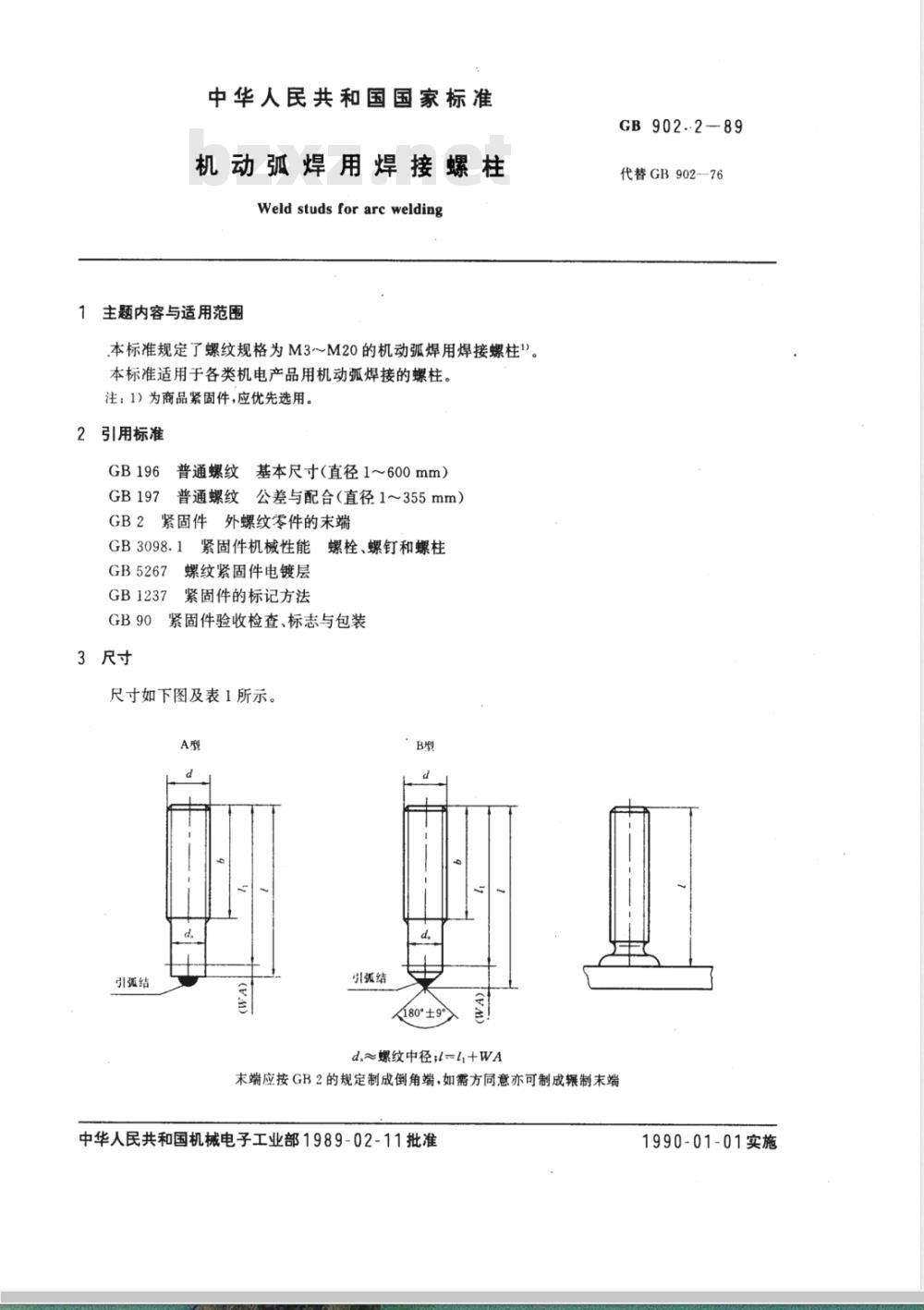

中华人民共和国国家标准
机动弧焊用焊接螺柱
Weld studs for arc welding
1主题内容与适用范围
.本标准规定了螺纹规格为M3～M20的机动弧焊用焊接螺柱\。本标准适用于各类机电产品用机动弧焊接的螺柱。注：1）为商品紧固件，应优先选用。2引用标准
GB196普通螺纹基本尺寸（直径1～600mm）GB197普通螺纹公差与配合（直径1～355mm）GB2紧固件外螺纹零件的末端Www.bzxZ.net
GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB5267螺纹紧固件电镀层
GB1237紧固件的标记方法
GB90紧固件验收检查、标志与包装3尺寸
尺寸如下图及表1所示。
引弧结
引弧结
d.~螺纹中径;l-l十WA
GB902.2-89
代替GB902--76
末端应按GB2的规定制成倒角端，如需方同意亦可制成辗制末端中华人民共和国机械电子工业部1989-02-11批准1990-01-01实施
GB902.2-89

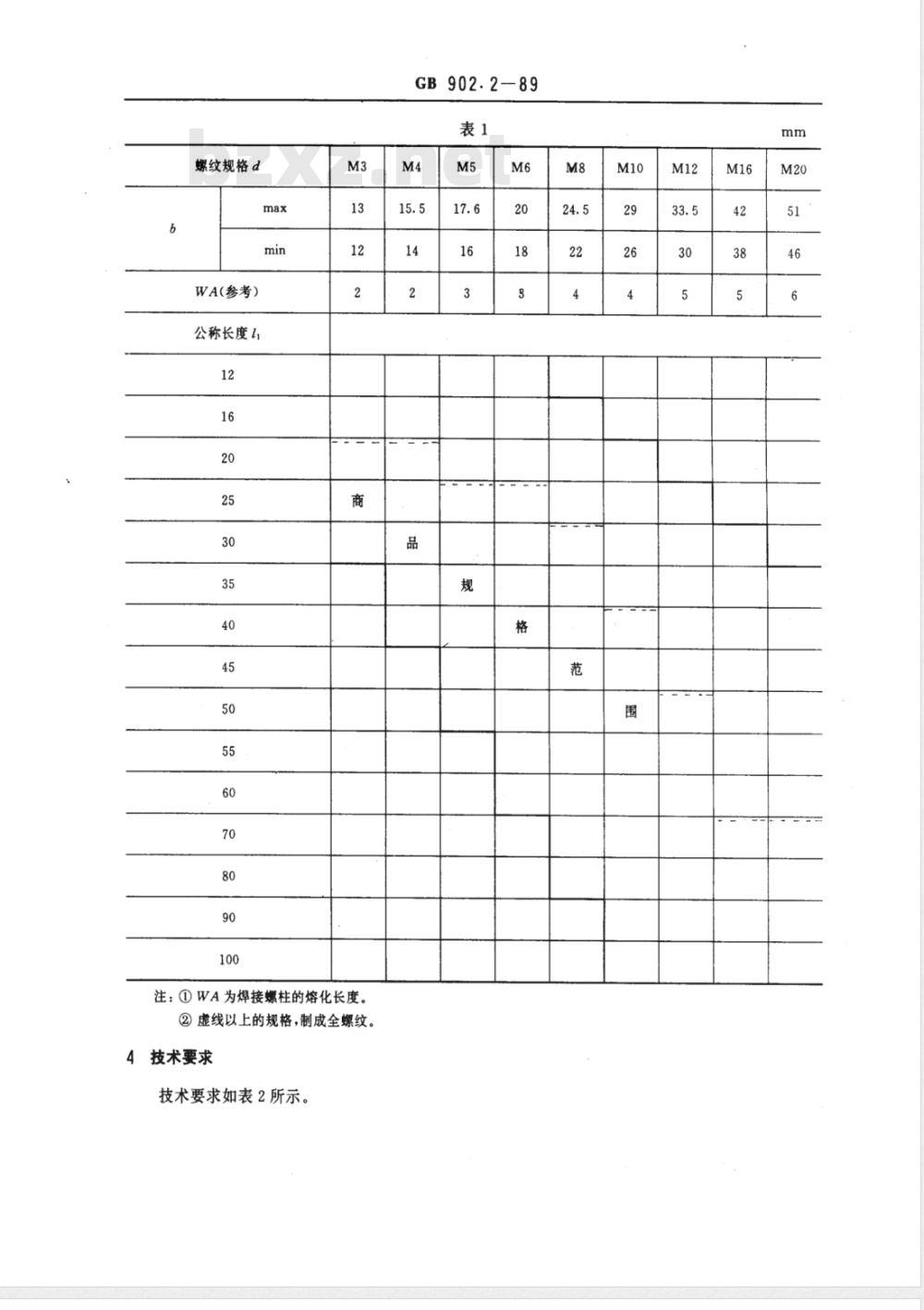

螺纹规格d
WA(参考）
公称长度1
注：①WA为焊接螺柱的熔化长度。②虚线以上的规格，制成全螺纹。4技术要求

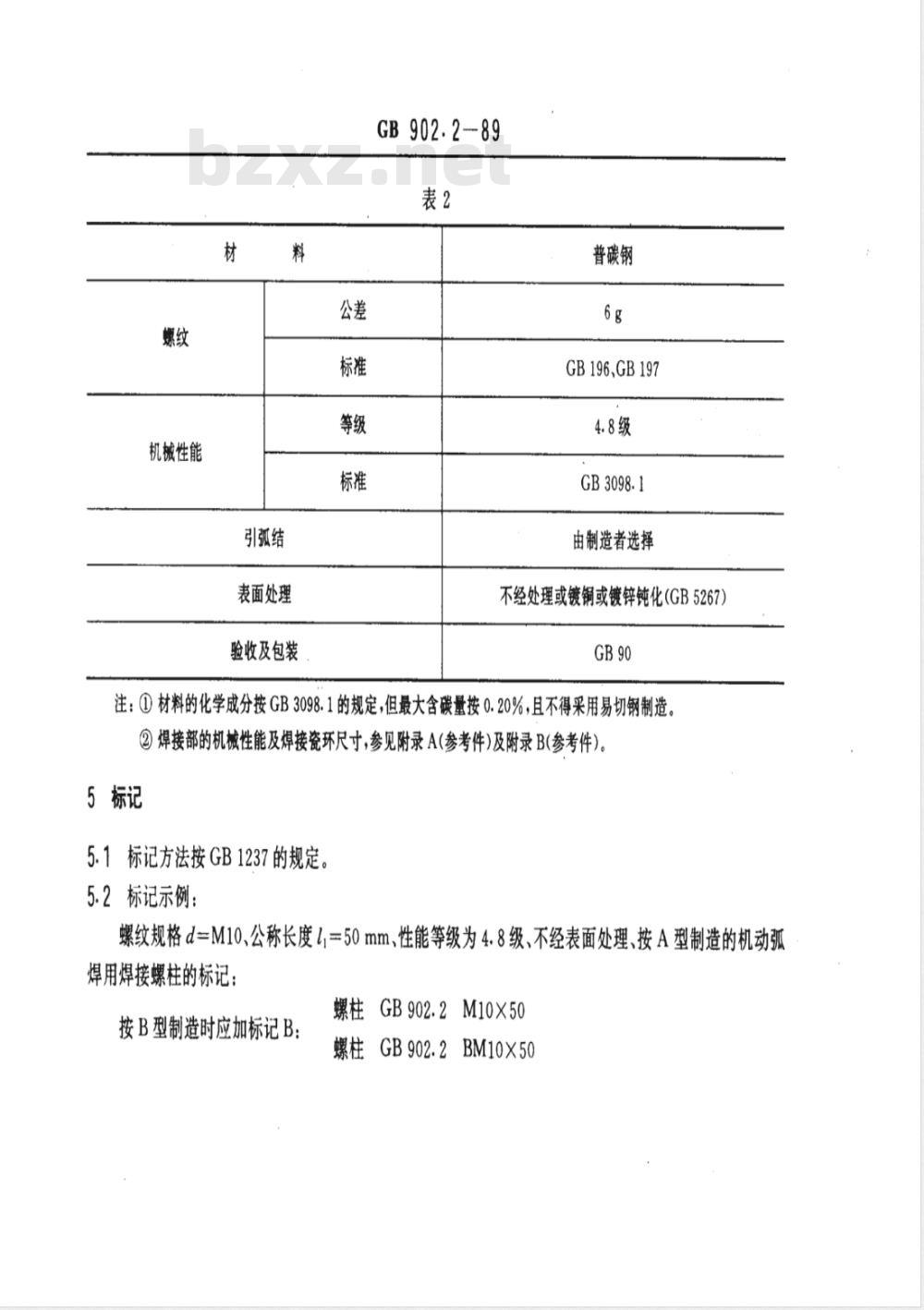

技术要求如表2所示。
机械性能
引弧结
表面处理
验收及包装
GB 902.2--89
普碳钢
GB196、GB197
由制造者选择
不经处理或镀铜或镀锌钝化（GB5267）GB90
注：①材料的化学成分按GB3098.1的规定，但最大含碳量按0.20%，且不得采用易切钢制造②焊接部的机械性能及焊接瓷环尺寸，参见附录A(参考件)及附录B(参考件)。5标记
5.1标记方法按GB1237的规定。
5.2标记示例：
螺纹规格d=M10、公称长度l,=50mm、性能等级为4.8级、不经表面处理、按A型制造的机动弧焊用焊接螺柱的标记：
按B型制造时应加标记B：
螺柱GB902.2M10×50
螺柱GB902.2BM10X50
GB 902.2-89

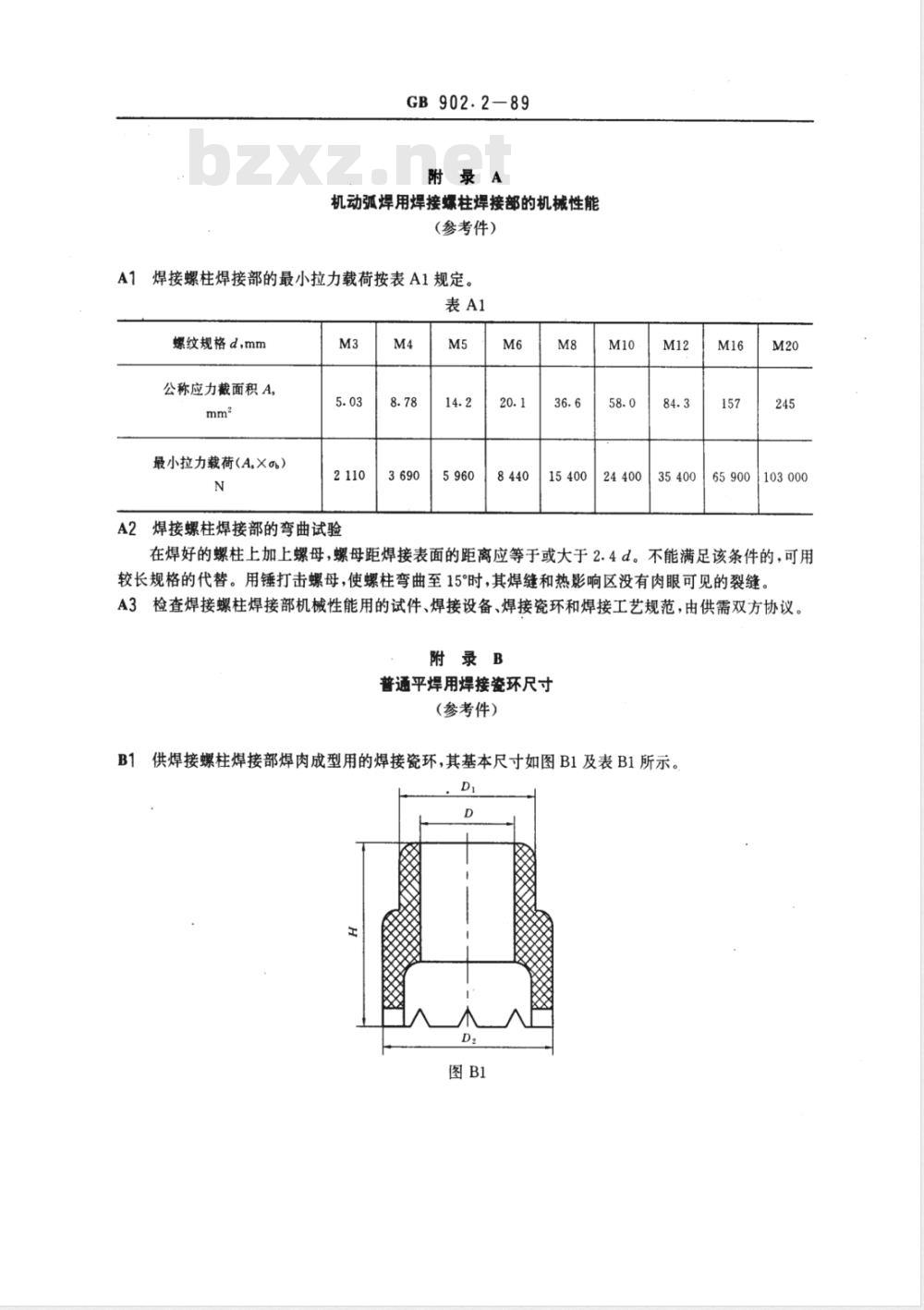

附录A
机动弧焊用焊接螺柱焊接部的机械性能(参考件）
A1焊接螺柱焊接部的最小拉力载荷按表A1规定。表A1
螺纹规格d，mm
公称应力截面积A，
最小拉力载荷（AX）
A2焊接螺柱焊接部的弯曲试验
103000
在焊好的螺柱上加上螺母，螺母距焊接表面的距离应等于或大于2.4d。不能满足该条件的，可用较长规格的代替。用锤打击螺母，使螺柱弯曲至15°时，其焊缝和热影响区没有肉眼可见的裂缝。A3检查焊接螺柱焊接部机械性能用的试件、焊接设备、焊接瓷环和焊接工艺规范，由供需双方协议。附录B
普通平焊用焊接瓷环尺寸
(参考件）

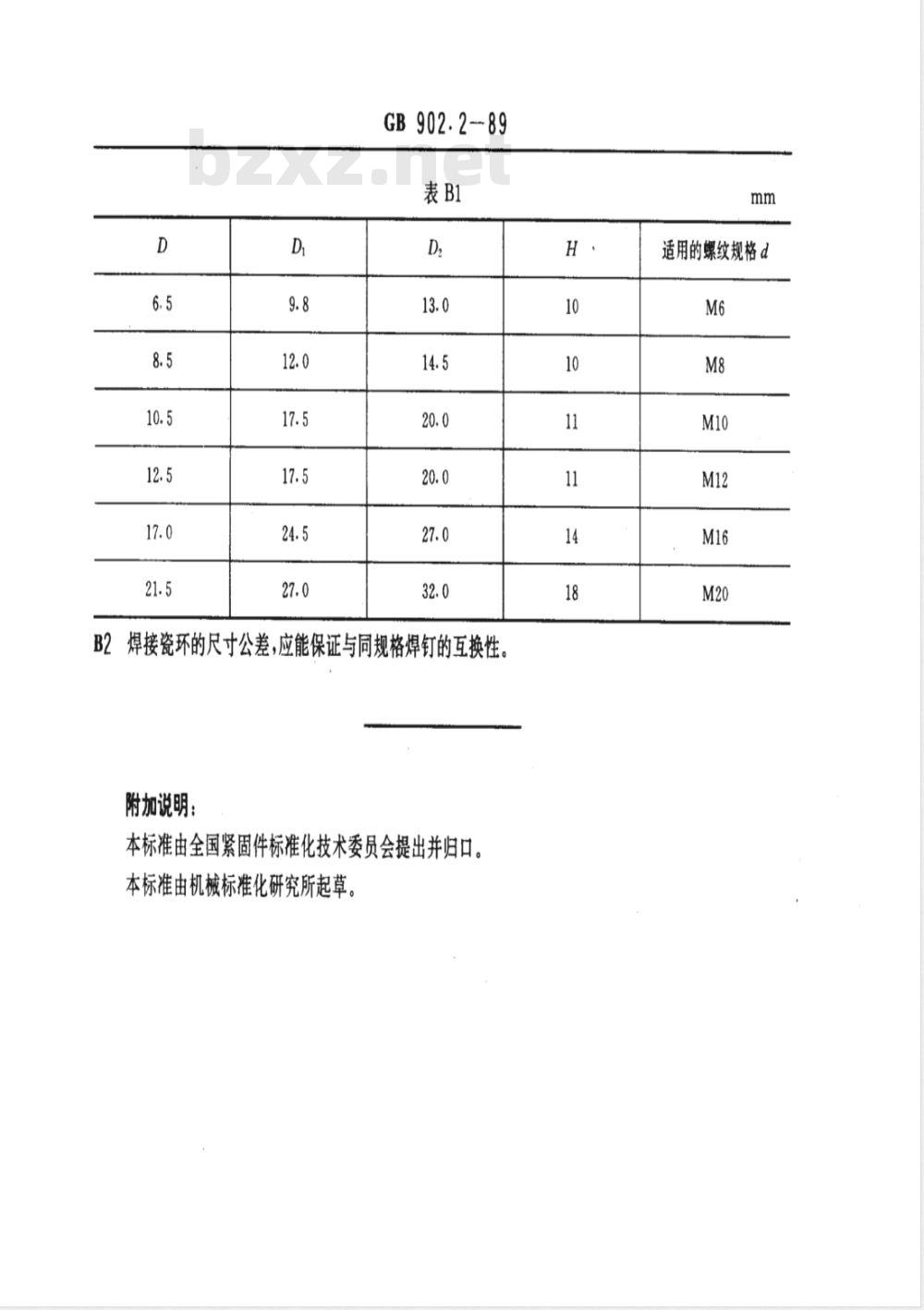

B1供焊接螺柱焊接部焊肉成型用的焊接瓷环，其基本尺寸如图B1及表B1所示。D
GB902.289
B2焊接瓷环的尺寸公差，应能保证与同规格焊钉的互换性。附加说明：
本标准由全国紧固件标准化技术委员会提出并归口，本标准由机械标准化研究所起草。H.
适用的螺纹规格d
