【国家标准(GB)】 乒乓球

GB/T180—1998

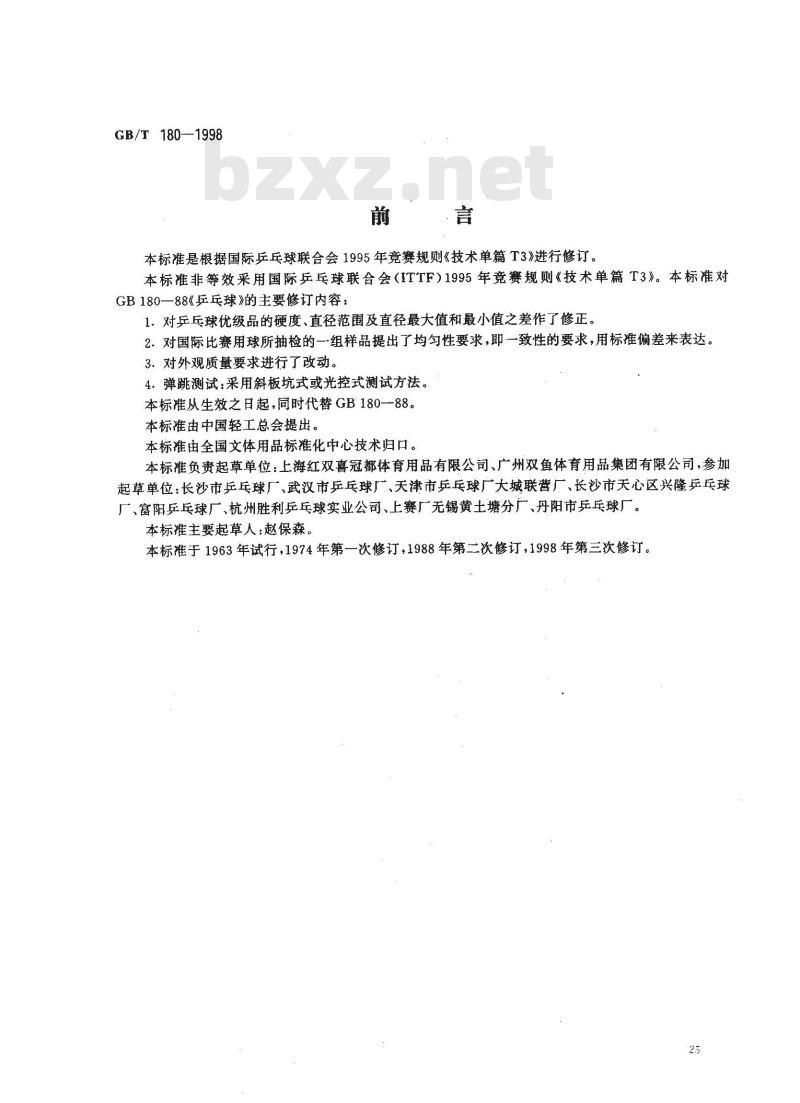

本标准是根据国际乒乓球联合会1995年竞赛规则《技术单篇T3》进行修订。本标准非等效采用国际乒乓球联合会（ITTF）1995年竞赛规则《技术单篇T3》。本标准对GB180—88《乒乓球》的主要修订内容：1.对乒乓球优级品的硬度、直径范围及直径最大值和最小值之差作了修正。2．对国际比赛用球所抽检的一组样品提出了均匀性要求,即一致性的要求，用标准偏差来表达。3．对外观质量要求进行了改动。4．弹跳测试：采用斜板坑式或光控式测试方法。本标准从生效之日起，同时代替GB180—88。本标准由中国轻工总会提出。
本标准由全国文体用品标准化中心技术归口。本标准负责起草单位：上海红双喜冠都体育用品有限公司、广州双鱼体育用品集团有限公司，参加起草单位：长沙市乒乓球厂、武汉市乒乓球厂、天津市乒乓球广大城联营厂、长沙市天心区兴隆乒乓球厂、富阳乒乓球厂、杭州胜利乒乓球实业公司、上赛厂无锡黄土塘分广、丹阳市乒乓球厂。本标准主要起草人：赵保森。
本标准于1963年试行，1974年第一次修订，1988年第二次修订，1998年第三次修订。25
1范围

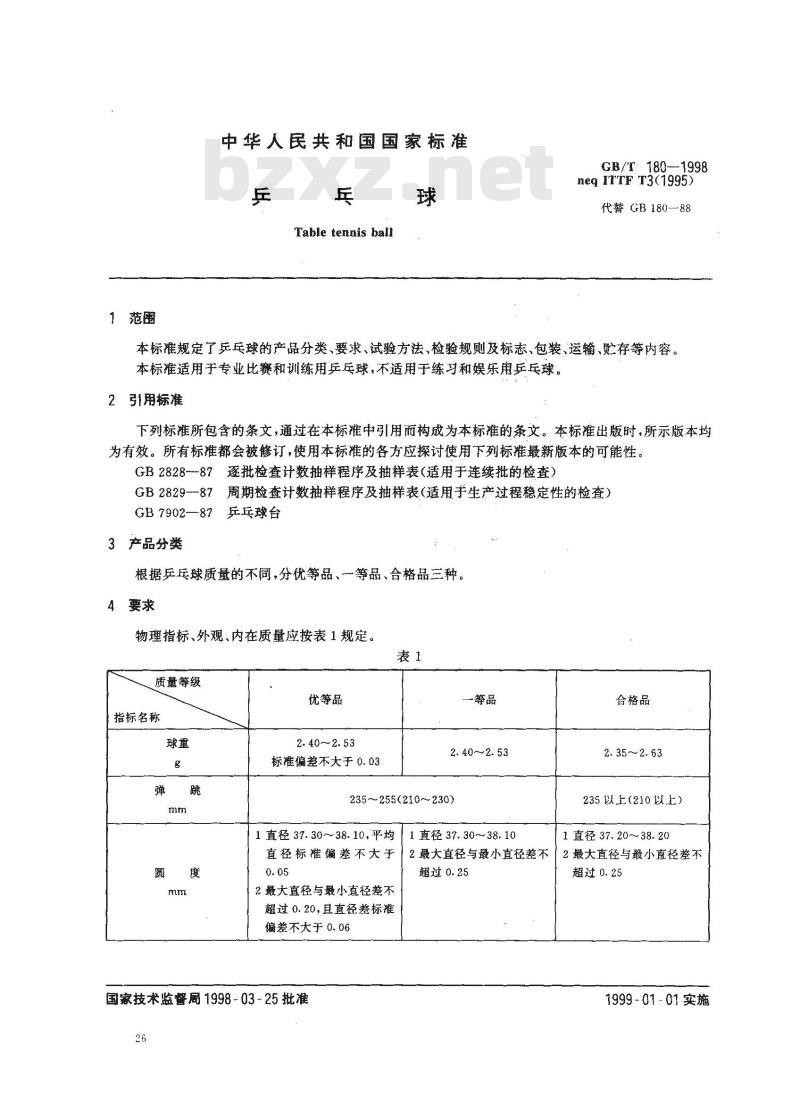

中华人民共和国国家标准
Table tennis ball
GB/T 180—1998
neq ITTF T3(1995)
代替GB180—88
本标准规定了乒乓球的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存等内容。本标准适用于专业比赛和训练用乒乓球，不适用于练习和娱乐用乒乓球。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2828-87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829--87周期检查计数抽样程序及抽样表（适用手生产过程稳定性的检查）GB7902—87乒乓球台
3产品分类
根据乒乓球质量的不同，分优等品、一等品、合格品三种。4要求
物理指标、外观、内在质量应按表1规定。表1
质量等级
指标名称
优等品
2.40~~2.53
标准偏差不大于 0.03
一等品
合格品
2.40~2.53
235~255(210~230)
1直径37.30~38.10.平均
直径标准偏差不大于
2最大直径与最小直径差不
超过0.20，且直径差标准
偏差不大于 0.06
国家技术监督局1998-03-25批准26
1直径37.30~38.10
2.35~2.63
235以上（210以上）
1直径37.20~38.20
2最大直径与最小直径差不「2最大直径与最小直径差不超过0.25
超过0.25
1999-01-01实施
质量等级
指标名称
优等品
GB/T 180—1998

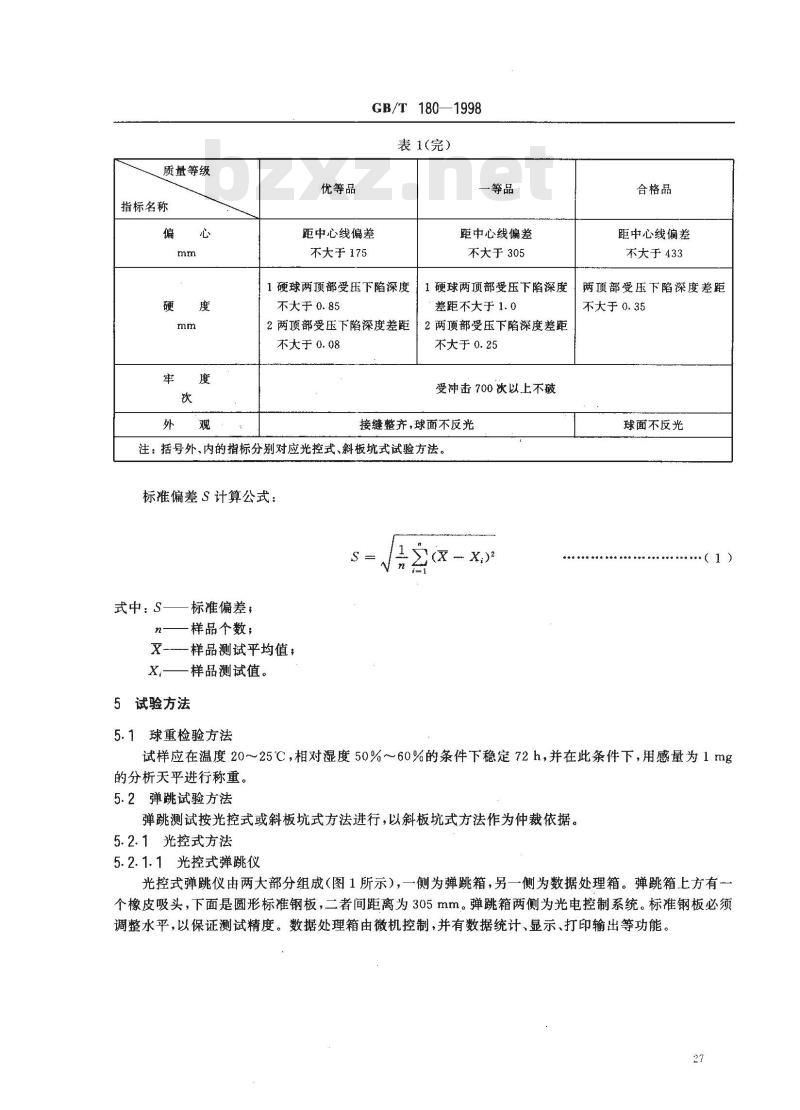

表1(完）
一等品
距中心线偏差
不大于175
距中心线偏差
不大于305
1硬球两顶部受压下陷深度1硬球两顶部受压下陷深度不大于0.85
2两顶部受压下陷深度差距
不大于 0.08
差距不大于1.0
2两顶部受压下陷深度差距
不大于0.25
受冲击700次以上不破
接缝整齐，球面不反光
注：括号外、内的指标分别对应光控式、斜板坑式试验方法。标准偏差S计算公式：
式中：S——标准偏差；
样品个数；
X--—-样品测试平均值
X,——样品测试值。
5试验方法
5.1球重检验方法
合格品
距中心线偏差
不大于433
两顶部受压下陷深度差距
不大于0.35
球面不反光
试样应在温度20～25℃，相对湿度50%～60%的条件下稳定72h，并在此条件下，用感量为1mg的分析天平进行称重。
5.2弹跳试验方法
弹跳测试按光控式或斜板坑式方法进行，以斜板坑式方法作为仲裁依据。5.2.1光控式方法
5.2.1.1光控式弹跳仪
光控式弹跳仪由两大部分组成(图1所示)，一侧为弹跳箱，另一侧为数据处理箱。弹跳箱上方有一个橡皮吸头，下面是圆形标准钢板，二者间距离为305mm。弹跳箱两侧为光电控制系统。标准钢板必须调整水平，以保证测试精度。数据处理箱由微机控制，并有数据统计、显示、打印输出等功能。27
GB/T 180--1998

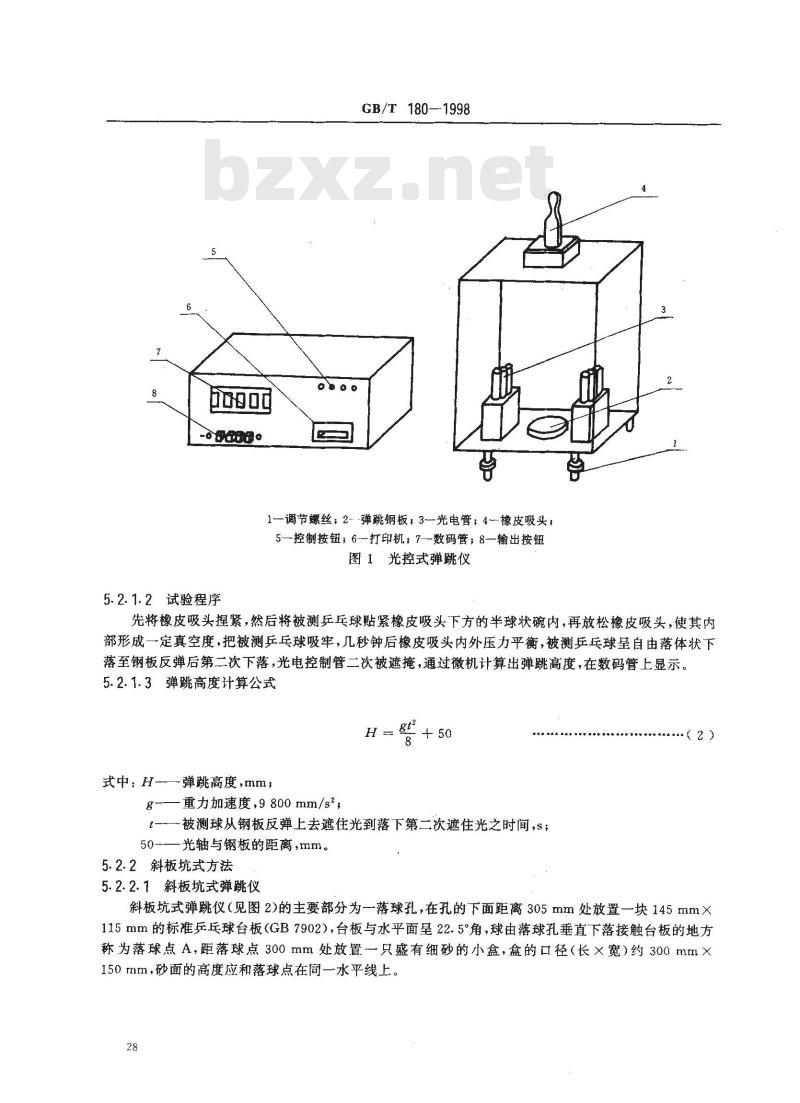

1调节螺丝；2--弹跳钢板；3-光电管；4--橡皮吸头，5—控制按钮；6-打印机：7-数码管；8—输出按钮图1光控式弹跳仪
5.2.1.2试验程序bZxz.net
先将橡皮吸头捏紧，然后将被测乒乓球贴紧橡皮吸头下方的半球状碗内，再放松橡皮吸头，使其内部形成一定真空度，把被测乒乓球吸牢，几秒钟后橡皮吸头内外压力平衡，被测乒乓球呈自由落体状下落至钢板反弹后第二次下落，光电控制管二次被遮掩，通过微机计算出弹跳高度，在数码管上显示。5.2.1.3弹跳高度计算公式
式中：H-弹跳高度,mm;
g-重力加速度，9800mm/s，
-被测球从钢板反弹上去遮住光到落下第二次遮住光之时间，s；50一光轴与钢板的距离，mm。
5.2.2斜板坑式方法
5.2.2.1斜板坑式弹跳仪
斜板坑式弹跳仪（见图2)的主要部分为一落球孔，在孔的下面距离305mm处放置一块145mm×115mm的标准乒乓球台板（GB7902），台板与水平面呈22.5°角，球由落球孔垂直下落接触台板的地方称为落球点A，距落球点300mm处放置一只盛有细砂的小盒，盒的口径（长×宽）约300mm×150 mm，砂面的高度应和落球点在同一水平线上。28
5.2.2.2试验程序
GB/T180—1998

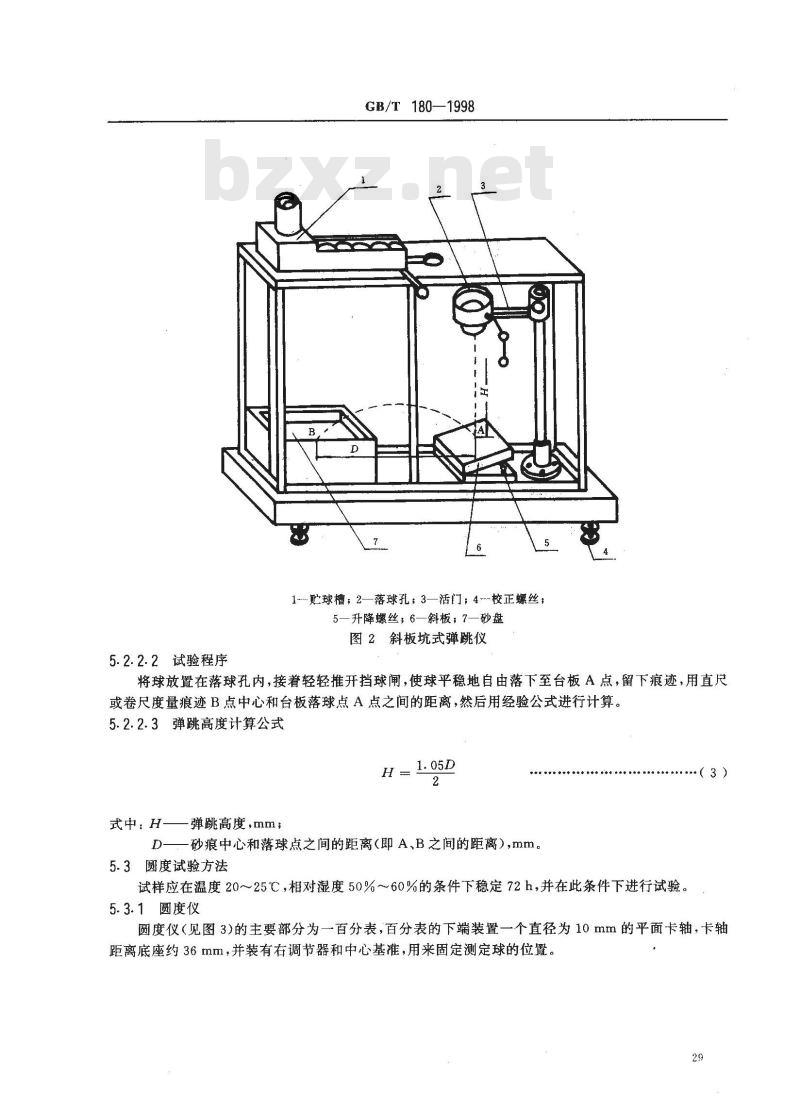

1-贮球槽；2—落球孔；3—活门；4-校正螺丝；5—升降螺丝，6一斜板，7—砂盘图2斜板坑式弹跳仪
将球放置在落球孔内，接着轻轻推开挡球闸，使球平稳地自由落下至台板A点，留下痕迹，用直尺或卷尺度量痕迹B点中心和台板落球点A点之间的距离，然后用经验公式进行计算5.2.2.3弹跳高度计算公式
式中，H—弹跳高度，mm；
D一一砂痕中心和落球点之间的距离（即A、B之间的距离），mm。5.3圆度试验方法
试样应在温度20～25℃，相对湿度50%～60%的条件下稳定72h，并在此条件下进行试验5.3.1圆度仪
（3）
圆度仪（见图3)的主要部分为一百分表，百分表的下端装置一个直径为10mm的平面卡轴，卡轴距离底座约36mm，并装有右调节器和中心基准，用来固定测定球的位置。29
5.3.2试验程序
GB/T180—1998
1底座，2—右调节器；3—百分表，4—卡轴；5—中心可调靠山；6——球，7—可调底板图3圆度仪
先用标准钢球（直径38.00~38.15mm）校正百分表和试验球的位置。然后右手将百分表上端的把柄向上提起，左手将球放置在底座中心，紧贴后面及右面的调节基准。试验时球的接缝线应水平，即与百分表卡轴呈90°角。放松右手，待百分表卡轴垂直地落在球面的最高一点上为A，记下百分表指针读数D,（精确到0.01mm）。再提起百分表上端把柄，把球平稳旋转90°，用同样的方法量出其最高一点为B记下百分表指针读数D2。
5.3.3圆度差计算公式
Xi = ID, D,I
圆度差，mm；
式中：X
D,—第一次测得直径，mm,
Dz—第二次测得直径，mm。
5.4偏心试验方法
5.4.1偏心仪
偏心仪（见图4)的主要部分是一块长1.2m、宽1m的扇形平面玻璃，标有明显刻度线，表示偏离中心线距离.玻璃平放在固定的架台上，底下设有三个支点，装有调节螺丝，用以调节玻璃板保持水平。在30
GB/T 180--1998
玻璃板的顶端安装一块斜形槽板，槽板的斜度与水平线呈15°角，球在玻璃上滚动，引距为1m（球在接触玻璃板到中心出口处距离为1m）。1滚球斜板；2玻璃平板；3--刻度线；4—落球孔；5—校正螺丝图4偏心仪
5.4.2试验程序
用标准钢球（直径38.00~~38.15mm）和水平尺将扇形玻璃台面校至水平，并以质量2.45~~2.47g的球，用秒表校正每米的行程时间为3～3.2s。然后将试球以两顶端为转轴，放在斜板顶端紧贴基准，滚动一次，所测得的偏离中心线距离为该球的偏心。5.5硬度试验方法
试样应在温度20～25℃，相对湿度50%～60%的条件下，稳定72h后进行试验。5.5.1波氏硬度仪
在波氏硬度仪（见图5）升降轴的上端装置一个直径约30mm的铜环球座，用于调整和固定试验球，试验时上端压板应施加50N的向下负载。31
5.5.2试验程序
GB/T 180—1998
1—百分表；2—螺钉；3—压板；4—球座；5—升降轴；6—调节盘；7底脚螺钉，8—底座；9—手柄
图5硬度仪
将球放在铜环球座上，球的接缝线应与铜环平面平行，旋转升降盘，将百分表指针校至零点，然后摇动手柄向内旋转两圈，即球顶受压，百分表开始走动。待记时钟走动15s时，记下百分表指针读数A（读数精确到0.01mm），接着摇动手柄向外旋转两圈及旋转升降盘至原位，将球平稳旋转180°（即翻身），用同样的方法试验一次，记下百分表读数B。5.5.3硬度差计算公式
X, IA— B|
式中：X,--硬度差,mm,
A—一第一次百分表读数，mm；
B—一第二次百分表读数，mm。
5.6牢度试验方法
5.6.1牢度仪
牢度仪（见图6)的主要部分为直径15mm的冲击轴及直径30mm的升降球座，右侧装有刻度尺，用来校正冲击深度，左上角装有计数器，用来记录冲击次数，冲击频率为95~100次/min。32
5.6.2试验程序
180-1998
1—升降活板；2—刻度尺；3—冲击轴；4—升降球座；5—电动机；6—计数器；7—校压指针图６牢度仪
将球放在升降球座，校正冲击下陷深度为1.5mm，开动马达，双手捏住球的两端，使冲击点落在接缝线上，每冲一次应将球移动3～5mm的距离，不断沿接缝循环转动，直至试球破裂，停止冲击，计数器上反映的数据为该球的牢度。
5.7外观检验方法
应在室内正常光线或8～12W荧光灯的光线下，间距为200～300mm对照样球目测。6检验规则
产品出厂前应由生产厂的技术检验部门进行检验，符合本标准方可出厂，并附有产品合格证或盖有检验合格章。
6.1交收检验
6.1.1交收检验按GB2828中的一般检查水平I的一次正常检查抽样方案。6.1.2交收检验项目和合格质量水平AQL值应按表2中的规定。表2
检验项目
试验方法对应条款
优等品
合格品
GB/T180--1998
6.1.3交收检验应在交货时或在已入库不超过30天的产品中随机抽样。6.1.4交收检验如发现该批产品不合格允许按同样方法，样本数加倍复验一次。6.2型式检验
6.2.1型式检验每月进行一次。发生下列任一情况亦应进行型式检验。a）更改设计；
b）更改关键工艺；
c）更改主要材料；
d）质量不稳定；
e）停产三个月以上又重新生产，f）国家有关质量监督部门提出检验时。6.2.2型式检验按GB2829的判别水平取的一次抽样方案进行其样本及判定数组为6[12]。6.2.3型式检验项目及不合格质量水平RQL值按表3中的规定进行。表3
检验项目
试验方法对应条款
优等品
一等品
合格品
6.2.4供需双方对检验结果有异议时，可由双方协商解决，或由双方认可的合法机构仲裁。7标志、包装、运输、贮存
7.1每只乒乓球应有清晰的商标。7.2包装分内包装、外包装。
7.2.1内包装物表面应有商标、制造厂名、地址。7.2.2外包装表面应有厂名、品名、商标、出厂日期、本标准编号、防雨、防晒、防止重压、数量、质量、体积，并应在明显部位标有易燃物品的标志。7.3产品运输、贮存应遵照交通部门和消防部门的有关规定执行。7.3.1产品应贮存于空气流通的仓库内，避免受潮、受热。7.3.2产品不得接近火源或存放在40℃以上的高温处。7.3.3产品不可与易燃物品、爆炸物品或腐蚀性物品一起堆放。7.3.4产品运输途中应注意防止曝晒、雨淋、重压。7.3.5产品贮存期自出厂之日起，不超过一年。34
