【电子行业标准(SJ)】 JRC－10MA型有可靠性指标的超小型密封直流电磁继电器详细规范

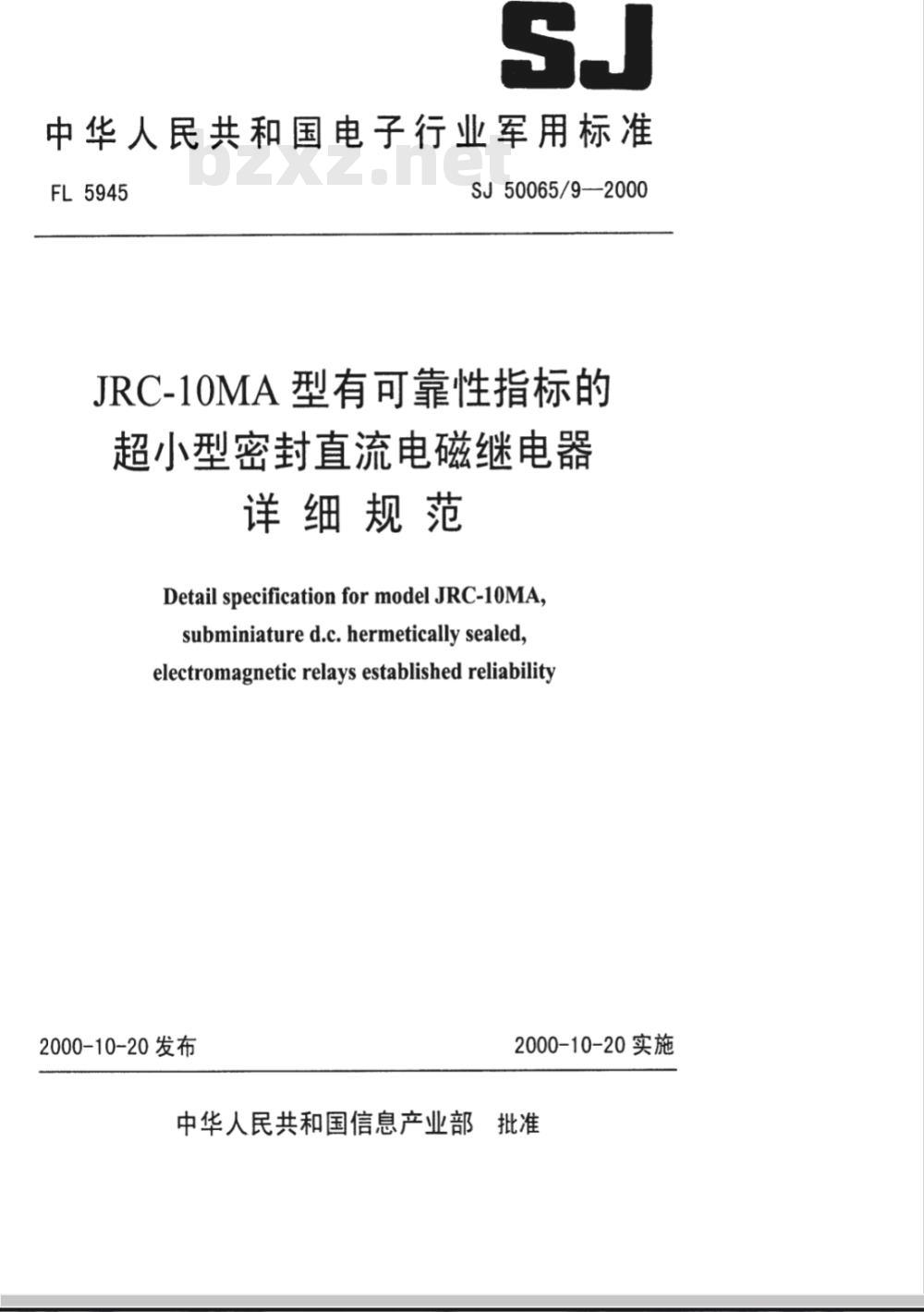

中华人民共和国电子行业军用标准FL5945
SJ50065/9—2000
JRC-10MA型有可靠性指标的
超小型密封直流电磁继电器
详细规范
Detail specification for model JRC-10MA,subminiature d.c. hermetically sealed,electromagnetic relays established reliability2000-10-20发布
2000-10-20实施

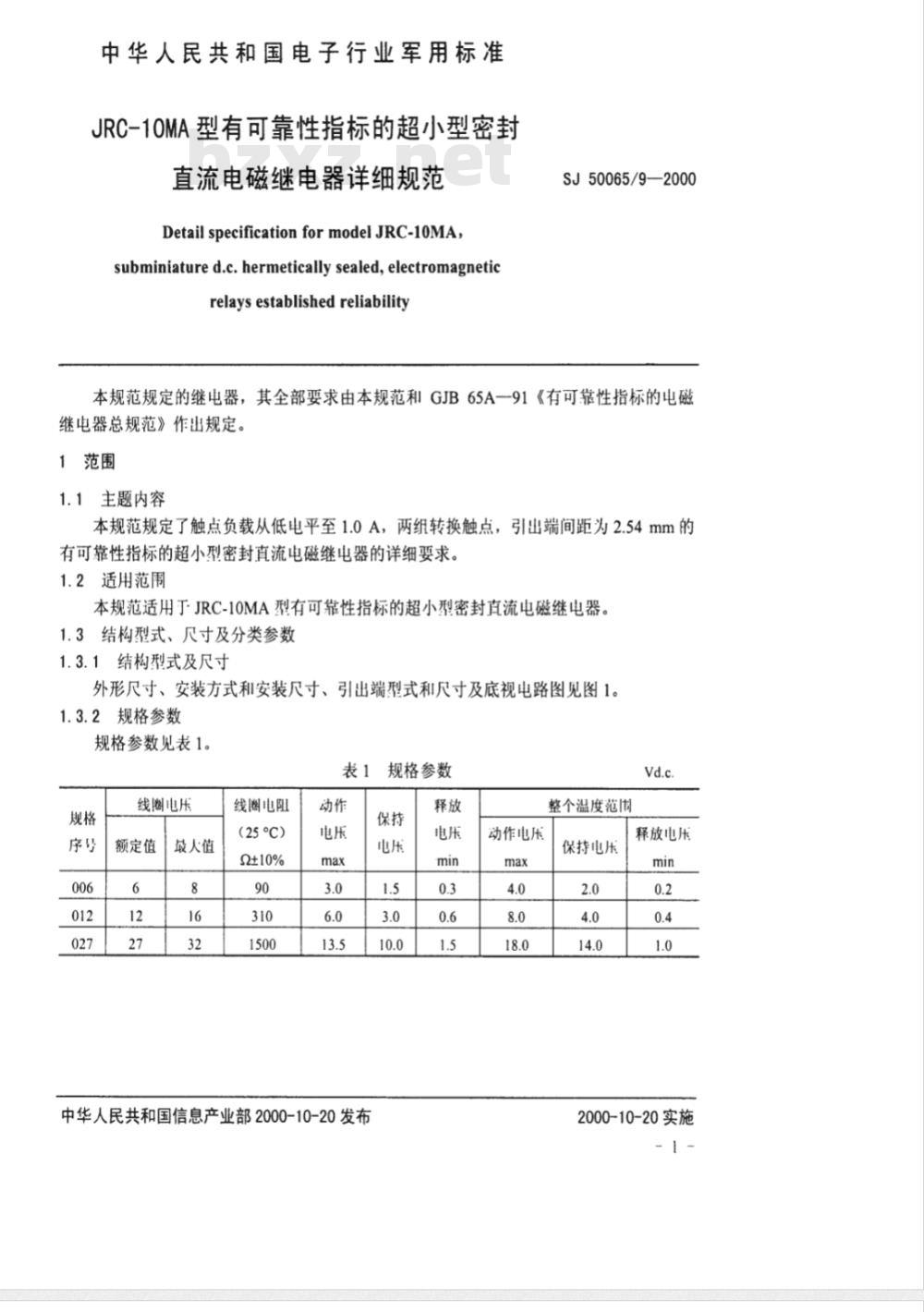

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准JRC-10MA型有可靠性指标的超小型密封直流电磁继电器详细规范
DetailspecificationformodelJRC-10MA，subminiature d.c.hermetically sealed, electromagneticrelays established reliabilitySJ50065/9—2000
本规范规定的继电器，其全部要求由本规范和GJB65A一91《有可靠性指标的电磁继电器总规范》作出规定。
1范围
1.1主题内容
本规范规定了触点负载从低电平至1.0A，两组转换触点，引出端间距为2.54mm的有可靠性指标的超小型密封直流电磁继电器的详细要求。1.2适用范围
本规范适用于JRC-10MA型有可靠性指标的超小型密封直流电磁继电器。1.3结构型式、尺寸及分类参数
1.3.1结构型式及尺寸
外形尺寸、安装方式和安装尺寸、引出端型式和尺寸及底视电路图见图1。1.3.2规格参数
规格参数见表1。
线圈电压
额定值
最人值
线圈电阻
(25℃)
S2±10%
中华人民共和国信息产业部2000-10-20发布规格参数
动作电压
整个温度范围
保持电压
释放电压
2000-10-20实施
2-02. 012
SJ50065/9--2000
[email protected]±0.05
80.65±0.05
色标绝缘子
2.54±0.1
7.62±0.1
安装方式。
血中血
17.8±0.2
安装方式3
8-0.65±0.05
2-§2.5 *0.12
17.8±0.2
安装方式2
底视电四路图
注：色标绝缘了的额色与其它绝缘了的颜色有明显差别，尺寸以（mm）为单位。

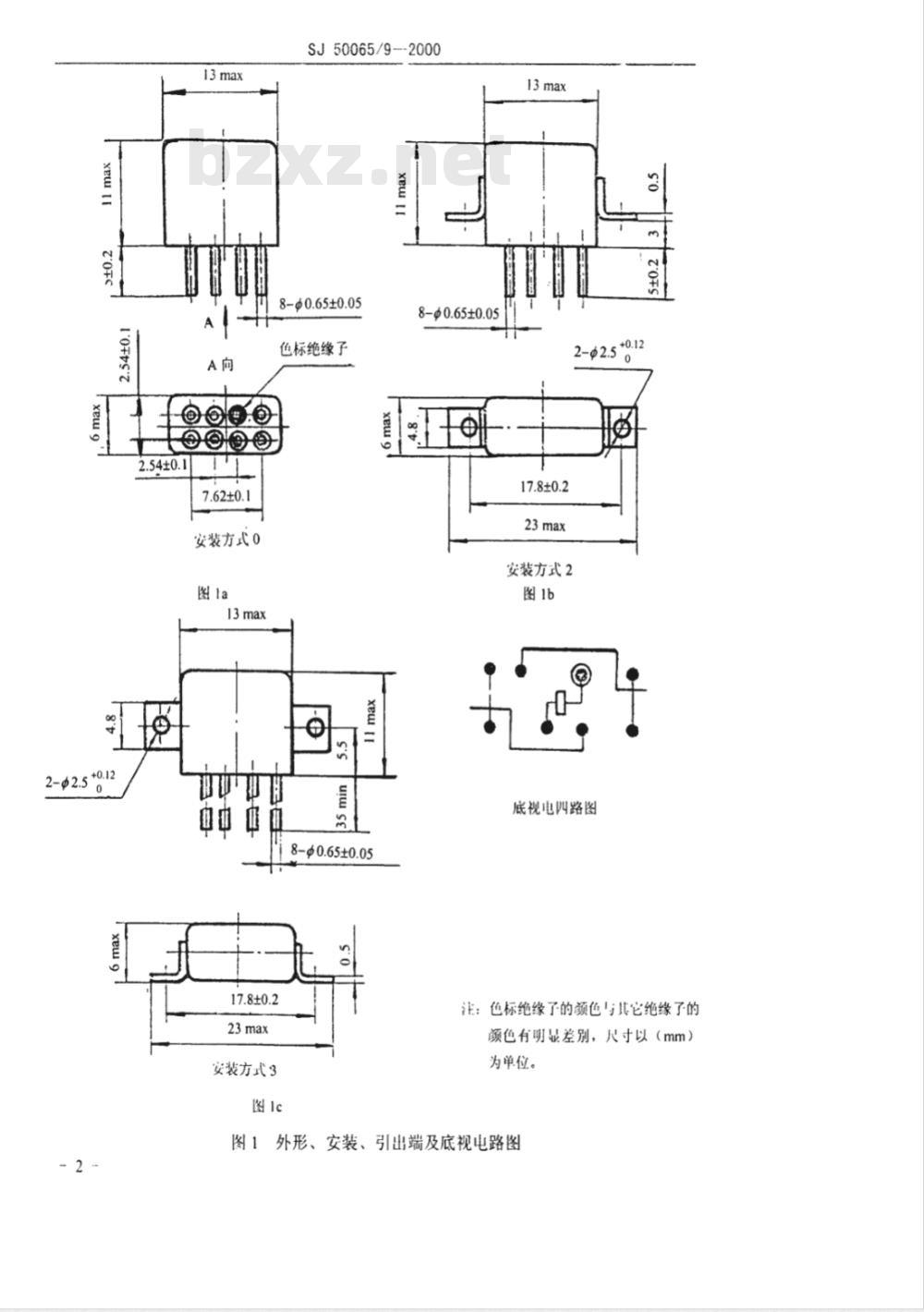

图1外形、安装、引出端及底视电路图SJ50065/9—2000

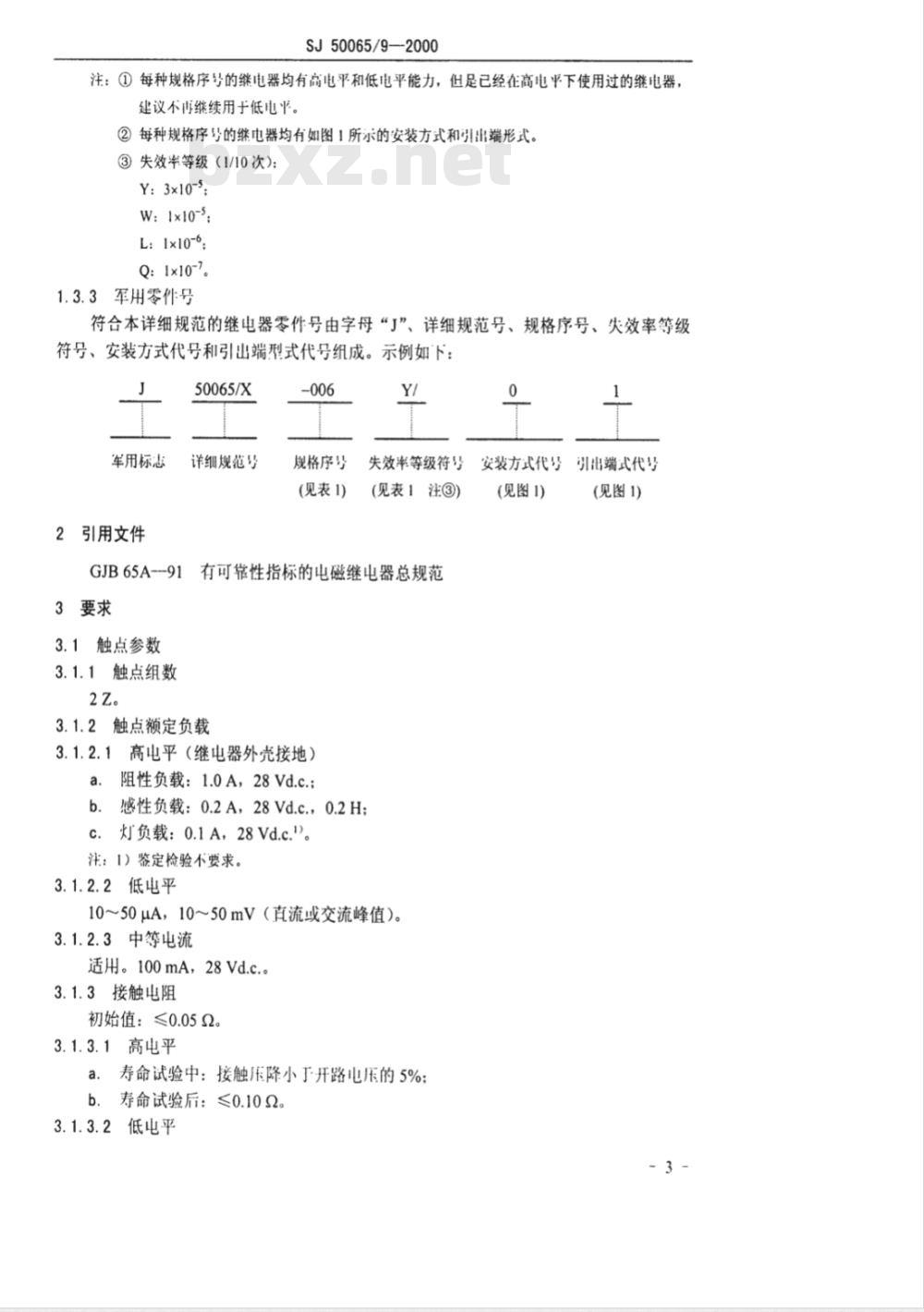

注：①每种规格序号的继电器均有高电平和低电平能力，但足已经在高电平下使用过的继电器，建议不再继续用于低电平。
②每种规格序号的继电器均有如图1所示的安装方式和引出端形式。③失效率等级（1/10次）：
Y:3x10-5;
W：1x10-5:
L: 1x10-6
Q：1x10-7。
1.3.3军用零件号
符合本详细规范的继电器零件号由字母“」”、详细规范号、规格序号、失效率等级符号、安装方式代号和引出端型式代号组成。示例如下：50065/X
军用标志
2引用文件
详细规范号
规格序号
(见表1)
安装方式代号引出端式代号
失效率等级符号
(见表1注③)
GJB65A--91有可靠性指标的电磁继电器总规范3要求
3.1触点参数
3.1.1触点组数
3.1.2触点额定负载
3.1.2.1高电平（继电器外壳接地）阻性负载：1.0A，28Vd.c.
b．感性负载：0.2A，28Vd.c.，0.2H；c.灯负载：0.1A，28Vd.c.\)。注：1）鉴定检验不要求。
3.1.2.2低电平
10～50μA，10～50mV（直流或交流峰值）。3.1.2.3中等电流
适用。100mA，28Vd.c.。
3.1.3接触电阻
初始值：≤0.052。
3.1.3.1高电平
a．寿命试验中：接触压降小于开路电压的5%：b．寿命试验后：≤0.102。
3.1.3.2低电平
(见图1)
(见图1)

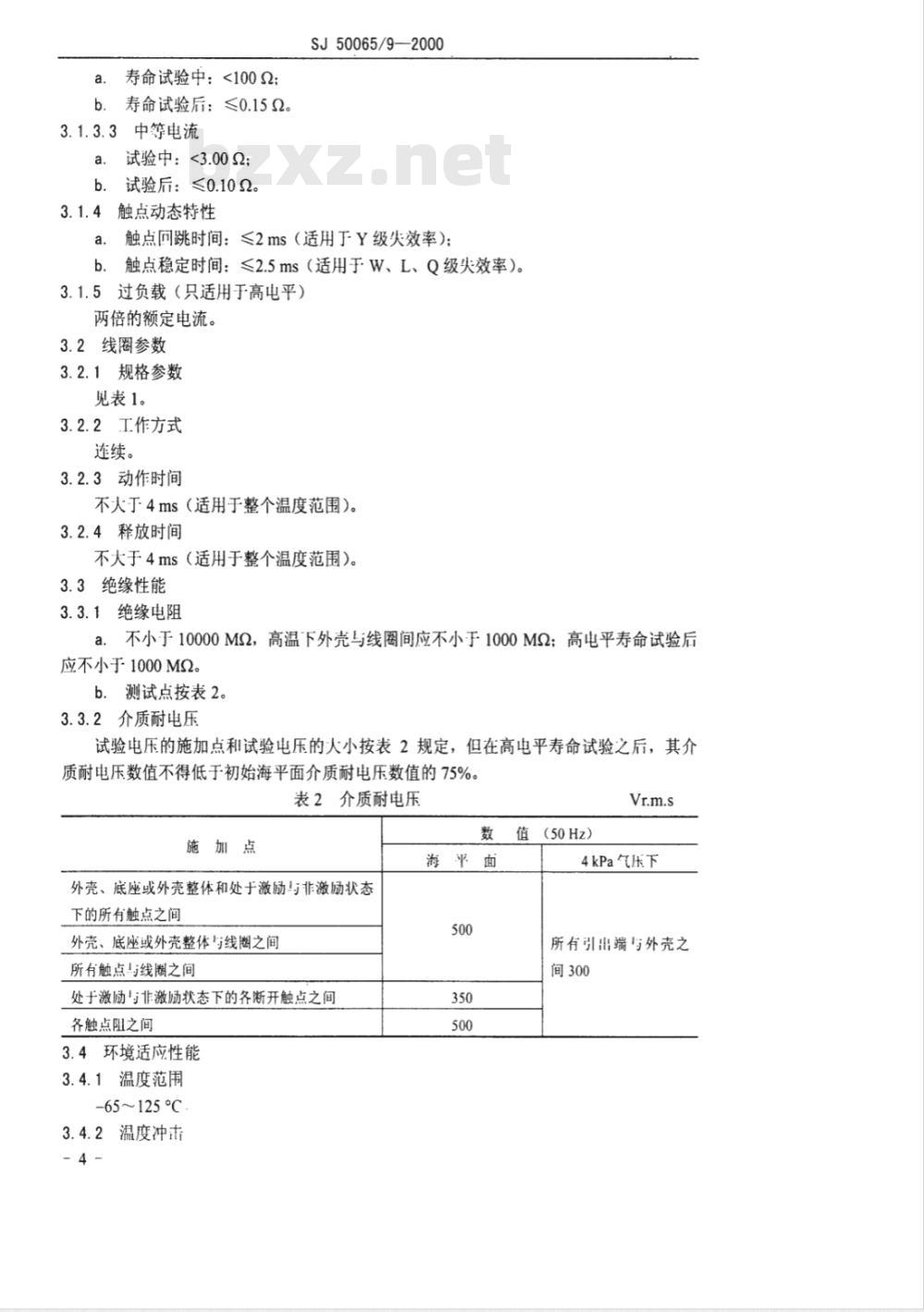

寿命试验中：<1002；
寿命试验后：≤0.152。
3.1.3.3中等电流
试验中：<3.002:
试验后：≤0.102。
触点动态特性
SJ50065/9—2000
触点回跳时间：≤2ms（适用于Y级失效率）；触点稳定时间：≤2.5ms（适用于W、L、Q级失效率)。b.
3.1.5过负载（只适用于高电平）两倍的额定电流。
3.2线圈参数
3.2.1规格参数
见表1。
3.2.2工作方式
连续。
3.2.3动作时间
不大于4ms（适用于整个温度范围）。3.2.4释放时间
不大于4ms（适用于整个温度范围）。3.3绝缘性能
3.3.1绝缘电阻
a.不小于10000M2，高温下外壳与线圈间应不小于1000M2；高电平寿命试验后应不小于1000M2。
b．测试点按表2。
3.3.2介质耐电压
试验电压的施加点和试验电压的人小按表2规定，但在高电平寿命试验之后，其介质耐电压数值不得低于初始海平面介质耐电压数值的75%。表2介质耐电乐
施加点
外壳、底座或外壳整体和处于激励与非激励状态下的所有触点之间
外壳、底座或外壳整体与线圈之间所有触点与线圈之间
处于激励与非激励状态下的各断开触点之间各触点阻之间
3.4环境适应性能
3.4.1温度范用
-65~125℃
3.4.2温度冲击
海平面
值（50Hz）
4kPa气压下
所有引出端与外壳之
间300
适用。
3.4.3冲击（规定脉冲）
适用。试验条件C，980m/s2。
3.4.4振动（止弦）
SJ50065/9-2000
适用。试验条件D，294m/s2，10～3000Hz。3.4.5振动（随机）
适用。试验条件I，G（0.4g/Hz；23.1g）。3.4.6稳态加速度
适用。试验条件A，490m/s2。
3.4.7盐雾
适用。
3.4.8磁干扰
适用。
3.4.9耐焊接热
适用。
3.4.10耐溶剂
适用。
3.5材料
适用。
3.6设计与结构
除以下规定外，其它要求均按GJB65A规定。3.6.1外形与安装配置尺寸：见图1。3.6.2引出端与配置尺寸：见图1。3.7可焊性
适用。
3.8密封
适用。允许的最大漏率为1×10-3Pa-cm\/s。3.9引出端强度
适用。其中拉力试验拉力为5±0.5N；弯曲试验条件为C，负载为2.5±0.5N；线状引出端扭转试验条件为D。
3.10标志（完整）
适用。还应标患产品型号。
3.11重量
不人于4×10-3kg。
3.12加1质量
适用。
3.13微粒碰撞噪声检测
适用。
3.14筛选
适用。bzxz.net
3.15寿命
适用。
a.高电平：1x105次：
150065/9-—2000
b.低电平：105次+9×105次机械寿命。3.16中等电流
适用。5×104次，动作速率5次/秒。4质量保证规定
4.1鉴定检验
鉴定检验按表3。
表3鉴定检验
检验项日
筛选，内部潮混
筛选，运行
外观和机械检查（内部）1）
可焊性（3只样品）
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
（只对2只样品检查物理尺寸）
本规范的
条款号
3.5，3.6，3.12
3.5，3.6，3.10
3.11，3.12
GJB65A的
条款号
3.3，3.4，3.28
3.3，3.4
3.27，3.28
试验方法
GJB65A的
条款号
受检的
样品数
20只(所
有样品）
加一只
未封罩
检验项日
温度冲击
耐溶剂
冲击（规定脉冲）
振动（正弦）
振动（随机）
微粒碰撞噪声检测
稳态加速度
引出端强度
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
磁干扰
线圈寿命
耐焊接热
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
SJ50065/9-2000
续表3
本规范的
条款号
3.5，3.6，3.10
3.11，3.12
3.5，3.6，3.10
3.11,.3.12
GJB65A的
条款号
3.3，3.4
3.27，3.28
3.27，3.28
试验方法
GJB65A的
条款号
受检的
样品数
充允许
检验项目
过负载
寿命21
引出端强度3）
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
中等电流
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
SJ50065/9—2000
续表3
本规范的
条款号
3.5，3.6，3.10
3.11，3.12
3.5，3.6，3.10
3.11，3.12
GJB65A的
条款号
3.3，3.4
3.27，3.28
3.3，3.4
3.27，3.28
注：1）追加1只未封罩的继电器经受内部检查。试验方法
GJB65A的
条款号
受检的
样品数
2）将样品中的6只在1A，28Vd.c.和低电平负载之间等分做券命试验，用做失效率鉴定和考核；另2只样品用于感性负载，试验中可不监测触点，也不用于失效率鉴定和考核。3）已经过最人电流寿命试验的2只样品进行引出端强度和密封试验，不允许失效4）如果选择试验的样品数允许1只或多只失效，则鉴定检验需要的样品数应按GJB65A表2中5组的要求增加。
4.2质量一致性检验
4.2.1A组检验
A组检验按表4。
检验项日
A1分组
适用于Y级
筛选、内部潮泥
筛选，运行
适用于W、L、Q级
振动（正弦）
振动（随机）
微粒碰撞噪声检测
A2分组
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
A3分组
可焊性
外观和机械检查（外部）2）
SJ50065/9——2000
表4A组检验
本规范
的条款号
3.5，3.6，3.10
3.11，3.12
GJB65A的
条款号
3.3，3.4
3.27，3.28
试验方法
GJB65A的
条款号
可接受的
质量水
100%检验，剔除
所有失效的继电器
100%检验，别
除所有失效的
继电器
100%检验，剔
除所有失效的
继电器，剔除
率不超过5%
100%检验，剔除
所有失效的继电
器100%检验，剔
除所有失效的继
电器3）
注：1）每个检验批中，随机抽取2只样品进行可焊性试验。如果出现失效，则整个检验批返修，并抽取第二次随机样本，如果返修工作需要继电器新进行电镀，则在可焊性试验合格后，该整个检验批应重新提交全部A组检验。如果返修T作只需要引出端进行焊料浸渍，则作可焊性试验合格后，该检验批再提交A1分组和A2分组试验2）每批中应对2只样品测量尺寸和重量。3）诸如标志等轻缺陷不合格品可以返修。4.2.2B组检验
B组检验按表5。
检验项日
寿命\
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
SJ50065/9—2000
表5B组检验
本规范条款号
3.5，3.6，3.10
3.11，3.12
GJB65A条款号
3.3，3.4
3.27，3.28
注：1）每只样品应在所有触点.让加额定阻性负载进行试验。4.2.3C组检验
C组检验按表6。
表6C组检验
检验项日
C1分组（每个月）
中等电流
引出端强度
绝缘电阻
介质耐电压
电性能：
静态接触电阻
动作、保持和释放电压
线圈电阻
动作和释放时间
触点动态特性
外观和机械检查（外部）
- 10 -
本规范条款号
3.5，3.6，3.10
3.11，3.12
GJB65A条款号
3.3，3.4
3.27，3.28
试验方法
GJB65A条款号
试验方法
GJB65A条款号
受检的
样品数
