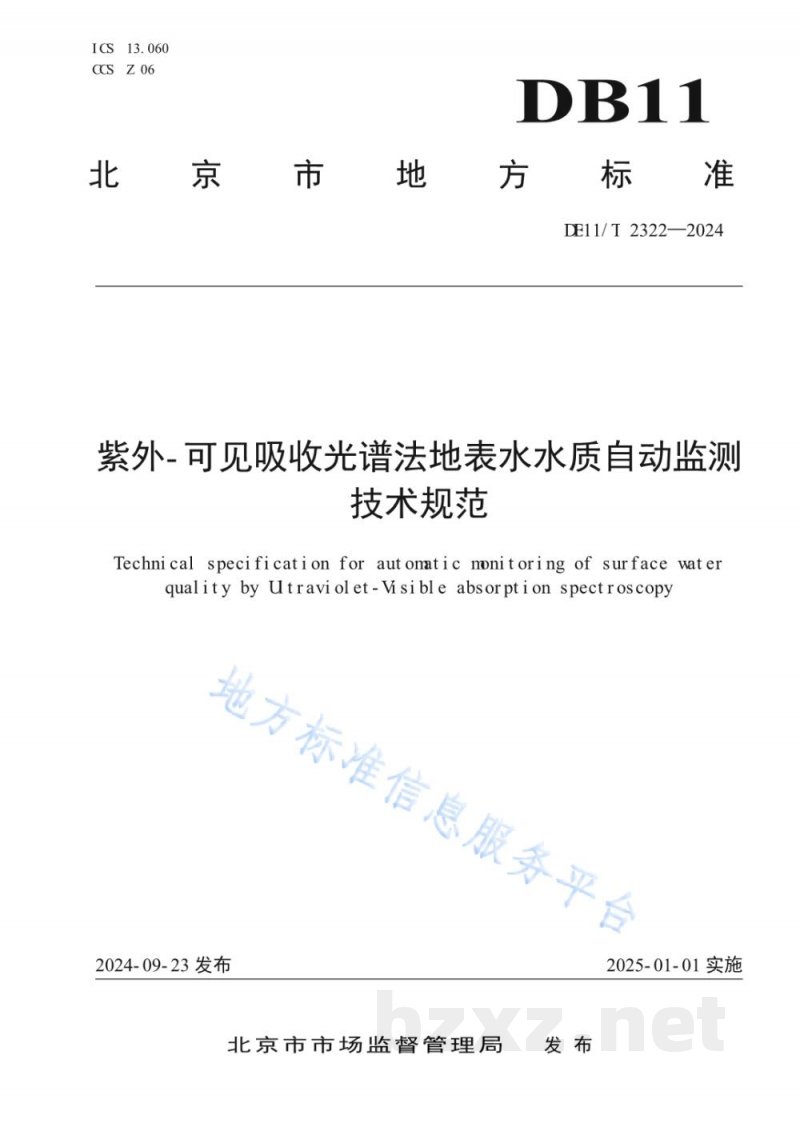

【地方标准】 紫外-可见吸收光谱法地表水水质自动监测技术规范

DB11/T2322—2024
紫外-可见吸收光谱法地表水水质自动监测技术规范
Technical specification for automatic monitoring of surface water quality by ultraviolet-Visible absorption spectroscopy

发布日期：2024-09-23
实施日期：2025-01-01

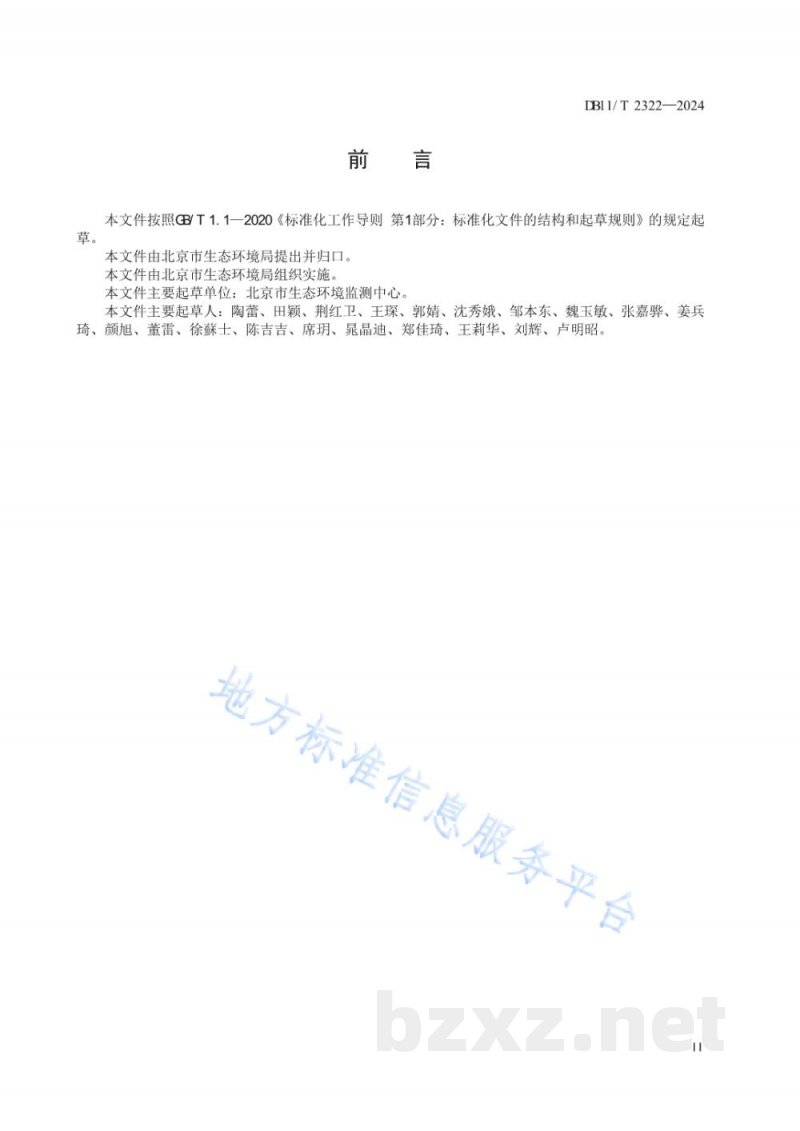

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由北京市生态环境局提出并归口，北京市生态环境局组织实施。本文件主要起草单位：北京市生态环境监测中心。本文件主要起草人：陶蕾、田颖、荆红卫、王琛、郭婧、沈秀娥、邹本东、魏玉敏、张嘉骅、姜兵琦、颜旭、董雷、徐苏士、陈吉吉、席玥、显晶迪、郑佳琦、王莉华、刘辉、卢明昭。

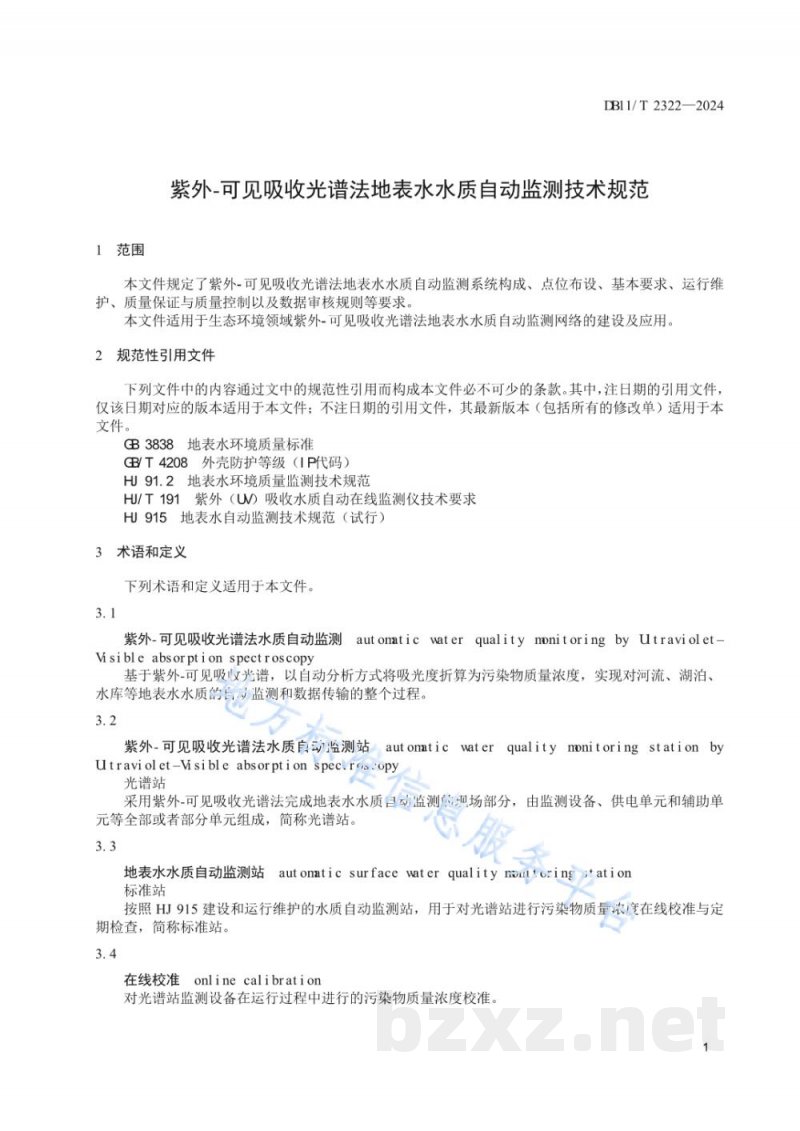

1 范围
本文件规定了紫外-可见吸收光谱法地表水水质自动监测系统构成、点位布设、基本要求、运行维护、质量保证与质量控制以及数据审核规则等要求。本文件适用于生态环境领域紫外-可见吸收光谱法地表水水质自动监测网络的建设及应用。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3838 地表水环境质量标准
GB/T 4208 外壳防护等级（IP代码）
HJ 91.2 地表水环境质量监测技术规范
HJ/T 191 紫外（UV）吸收水质自动在线监测仪技术要求
HJ 915 地表水自动监测技术规范（试行）

3 术语和定义
下列术语和定义适用于本文件。
3.1 紫外-可见吸收光谱法水质自动监测 (automatic water quality monitoring by ultraviolet-visible absorption spectroscopy)：基于紫外-可见吸收光谱，以自动分析方式将吸光度折算为污染物质量浓度，实现对河流、湖泊、水库等地表水水质的监测和数据传输的整个过程。
3.2 紫外-可见吸收光谱法水质自动监测站 (automatic water quality monitoring station by ultraviolet-visible absorption spectroscopy)：采用紫外-可见吸收光谱法完成地表水水质自动监测场的部分，由监测设备、供电单元和辅助单元等全部或者部分单元组成，简称光谱站。
3.3 标准站 (automatic surface water quality monitoring station)：按照HJ 915建设和运行维护的水质自动监测站，用于对光谱站进行污染物质量浓度在线校准与定期检查，简称标准站。
3.4 在线校准 (online calibration)：对光谱站监测设备在运行过程中进行的污染物质量浓度校准。
3.5 光谱数据平台 (spectral monitoring data platform)：对光谱站进行远程监控、数据传输、储存、统计与处理的系统。
3.6 紫外-可见吸收光谱法水质自动监测系统 (automatic water quality monitoring system by ultraviolet-visible absorption spectroscopy)：由光谱站、在线校准系统和光谱数据平台组成的系统。

4 系统构成
4.1 光谱站
光谱站组成包括监测设备、供电单元和辅助单元等。其中，监测设备包含水质检测模块、控制模块和数据采集传输模块，采用一体化集成方式对水质进行自动监测。辅助单元可包括防盗模块、保温模块和采排水模块等，其中采排水模块符合HJ 915规定。
4.2 在线校准系统
4.2.1 在线校准系统可采用自动监测或手工监测方式对运行过程中的光谱站监测设备进行在线校准。
4.2.2 采用自动监测方式校准时，系统应配备标准站，标准站建设和运行维护按照HJ 915规定执行。
4.2.3 采用手工监测方式校准时，系统应配备手工监测所需的装置和仪器设备，采样和分析按照HJ 91.2规定执行。
4.2.4 标准站或手工采样点位根据监测区域内光谱站所涉及的监测环境与水体特征等实际情况进行选择。
4.3 光谱数据平台
光谱数据平台包括远程监控、数据传输与储存、分析统计等模块。分析统计模块可实现监测数据和图谱特征分析等。

5 点位布设
5.1 布设要求
5.1.1 宜与监测区域内已建成标准站的水质自动监测网络相结合。
5.1.2 所选监测点宜具备良好的交通、通讯和运行维护安全性等条件。
5.2 环境趋势监控点
环境趋势监控点的布设应符合下列要求：
a）点位设置以监控地表水环境质量变化趋势为原则。
