中华人民共和国电子行业标准

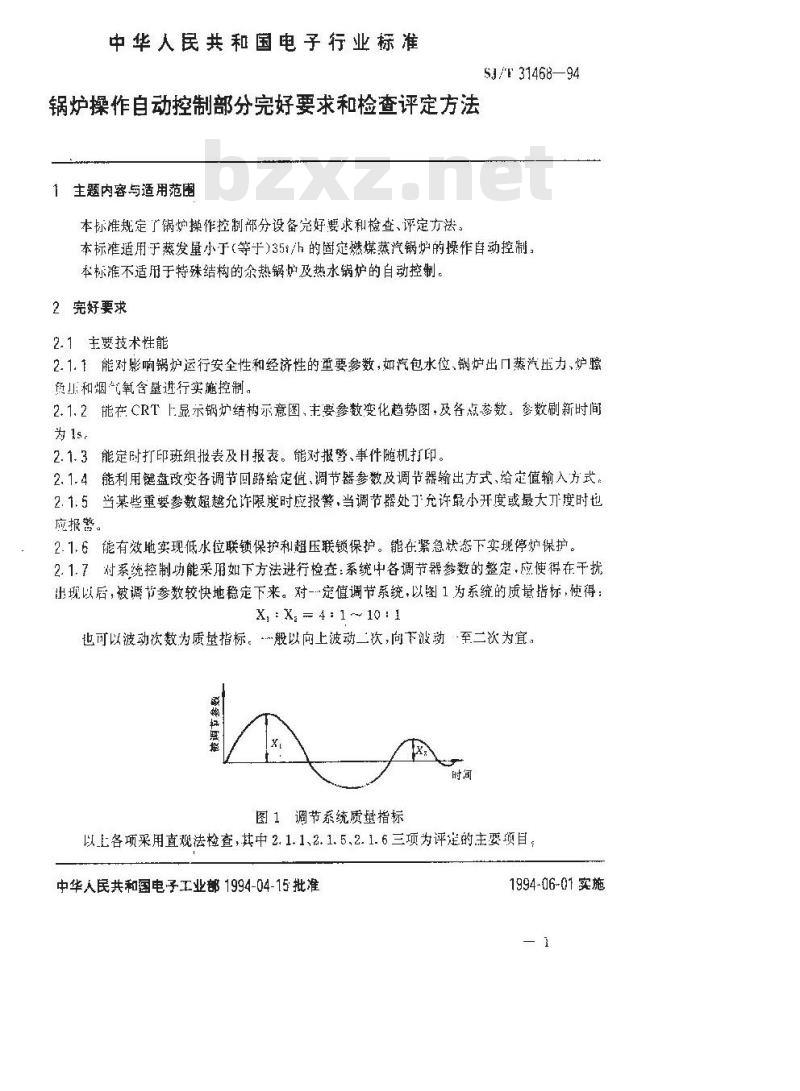

锅炉操作自动控制部分完好要求和检查评定方法1主题内容与适用范围
本标准规定了锅炉操作控制部分设备完好要求和检查、评定方法。SJ/F31468—94
本标准适用于蒸发量小于（等于)35t/h的固定燃煤蒸汽锅炉的操作自动控制，本标准不适用于特殊结构的余热锅炉及热水锅炉的自动控制。2完好要求
2.1主要技术性能wwW.bzxz.Net
2.1.1能对影响锅炉运行安全性和经济性的重要参数，如汽包水位、锅炉出口蒸汽压力、炉负和烟气氧含量进行实施控制。2.1.2能在CRT显示锅炉结构示意图，主要参数变化趋势图，及各点茶数，参数刷新时间为1s.
2.1.3能定时打印班组报表及H报表。能对报警、事件随机打印。2.1.4能利用键盘改变各调节回路给定值、调节器参数及调节器输出方式、给定值输入方式，2.1.5当某些重要参数超越允诈限度时应报警，当调节器处丁允许最小开度或最大刀度时也应报警。
2.1.6能有效地实现低水位联锁保护和超压联锁保护。能在紧急状态下实现停炉保护。2.1.7对系统控制功能采用如下方法进行检查：系统中各调节器参数的整定.应使得在干扰出现以后，被节参数较快地稳定下来。对-~定值调节系统，以图1为系统的质量指标，使得：X, : X, = 4 : 1 ~ 10 : 1
也可以被动饮数为质量指标。般以向上波动二次，向下波动至二次为宜。时间
图1调节系统质量指标
以E各项采用直观法检查，其中2.1.1、2.1.5.2.1.6三项为评定的主要项目。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

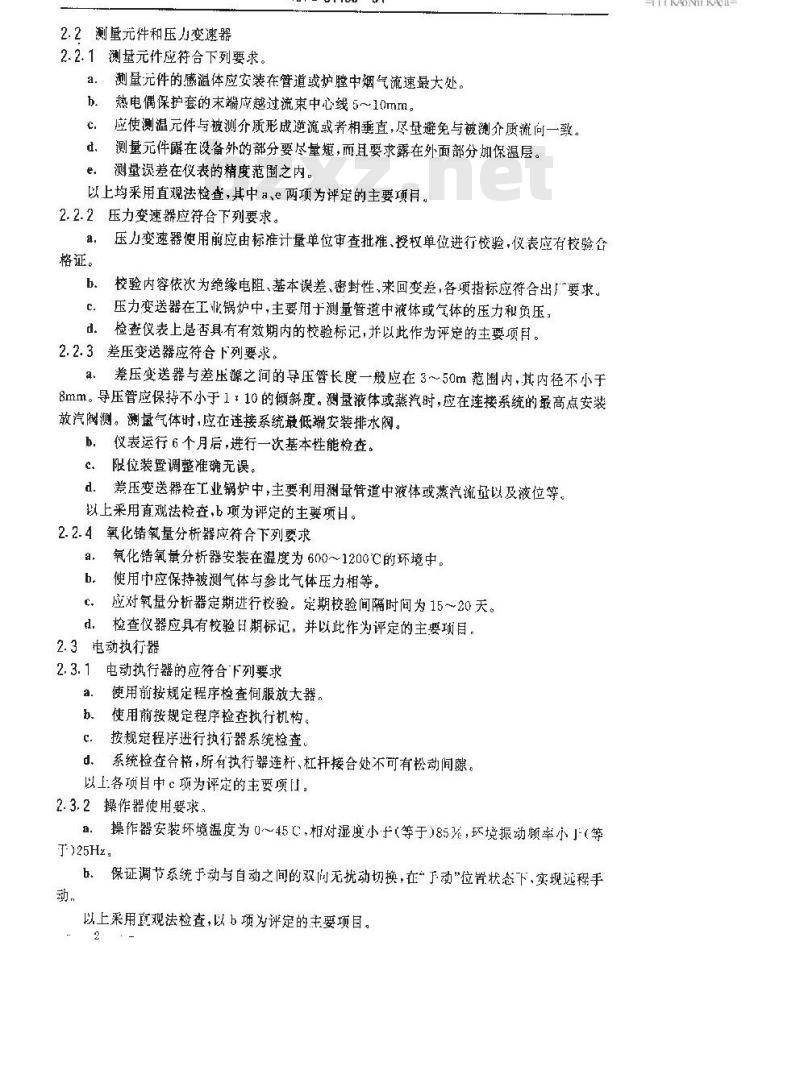

2.2测量元件和压力变速器
2.2.1测量元件应符合下列要求。SJ/T 31468—94
a.测量元件的感温体应安装在管道或炉膛中烟气流速最大处。b热电偶保护套的末端应越过流束中心线5~10mm。c.应使测温元件与被测介质形成逆流或者相垂直，尽量避免与被测介质流向一致。测量元件露在设备外的部分要尽量短，而且要求露在外面部分加保温层。d.
测量误差在仪表的精度范围之内。e
以上均来用直观法检查，其中：、e两项为评定的主要项月。2.2.2压力变速器应符合下列要求。压力变速器使用前应由标准计量单位审查批准、授权单位进行校验·仪表应有校验舍a.
格证。
校验内容依次为绝缘电阻、基本误差、密封性，来回变差，各项指标应符合出厂要求b.
c。压力变送器在工业锅炉中，主要用于测量管道中液体或气体的压力和负压，d.检查仪表上是否具有有效期内的校验标记，并以此作为评定的主要项目。2.2.3差压变送器应符合下列要求。a.差压变送器与差压源之间的导压管长度一般应在3～50m范围内.其内径不小于8mm。导压管应保持不小于1：10的倾斜度。测量液体或蒸汽时，应在连接系统的最高点安装放汽阀测。测量气体时，应在连接系统最低端安装排水阀。b仪表运行6个月后，进行一次基本性能检查。c.限位装置调整准确无误。
d.差压变送器在工业锅炉中，主要利用测量管道中液体或蒸汽流量以及液位等。以上采用直观法检查，b项为评定的主要项日。2.2.4氧化错氧量分析器应符合下列要求氧化锆氧量分析器安装在温度为600~1200℃的环境中。a.
使用中应保持被测气体与参比气体压力相等。b.
应对氧量分析器定期进行校验。定期校验间隔时间为15～20天。c
检查仪器应具有校验日期标记。并以此作为评定的主要项目d.
2.3电动执行器
2.3.1电动执行器的应符合下列要求使用前按规定程序检查伺服放大器，a.
使用前按规定程序检查执行机构。按规定程序进行执行器系统检查。C.
d、系统检查合格，所有执行器连杆、杠杆接合处不可有松动间隙。以上各项目中c项为评定的主要项[1。2.3.2操作器使用要求。
操作器安装环境温度为0～45℃，相对湿度小于（等于）85不，环境振动频率小」（等a.
了)25Hz.
b。保证调节系统于动与自动之间的双间无扰动切换，在“于动”位置状态下，实现选程手动.
以上采用真观法检查，以b项为评定的主要项目。2
HKAONTKAca-
SJ/T 31468—94

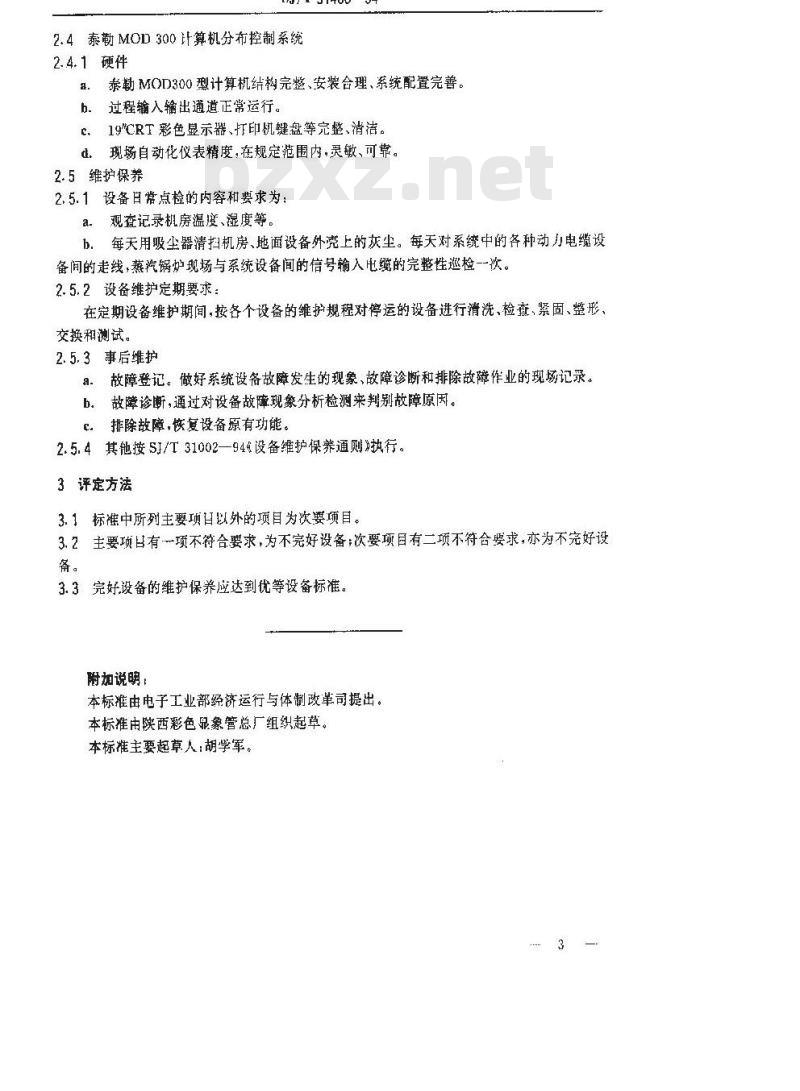

2.4泰勒MOD300计算机分布控制系统2.4.1硬件
1：泰勘MOD300型计算机结构完整、安装合理、系统配置完善。h.过程输入输出通道正常运行。e、19\CRT彩色显示器、打印机键盘等完整、清洁。现场自动化仪表精度，在规定范围内，灵敏、可靠。d.
2.5维护保养
2.5.1设备日常点检的内容和要求为：a.观查记录机房温度、湿度等。b.每天用吸尘器清扫机房、地面设备外尧上的灰尘。每天对系统中的各种动力电缆设备间的走线，蒸汽锅炉现场与系统设备间的信号输入电缆的完整性邀检一次。2.5.2设备维护定期要求：
在定期设备维护期间，按各个设备的维护规程对停运的设备进行清洗、检查、紧固、整形、交换和测试。
2.5.3事后维护
故障登记。做好系统设备故障发生的现象、故障诊断和排除故障作业的现场记录。a
b。故障诊断，通过对设备故障现象分析检测来判别故障原因。排除故障，恢复设备原有功能。2.5.4其他按5J/T31002—94设备维护保养通则》执行。3评定方法
3.1标摊中所列主要项日以外的项目为次要项目。3.2主要项日有一项不符合要求，为不完好设备；次要项目有二项不符合要求，亦为不完好设备。
3.3完好设备的维护保养应达到优等设备标准。附加说明：
本标准冉电子工业部经济运行与体制政革司提出。本标准由陕西彩色显象管总厂组织起草。本标准主要起草人：胡学军。
