【电子行业标准(SJ)】 锅炉本体完好要求和检查评定方法

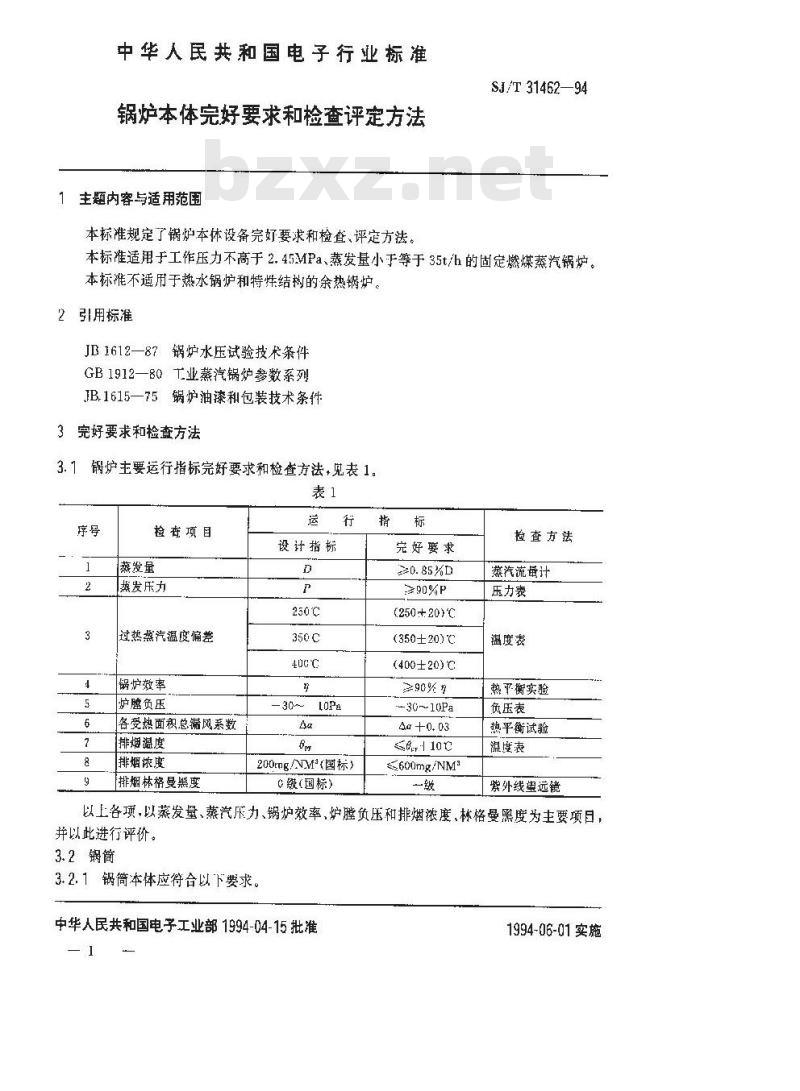

中华人民共和国电子行业标准
锅炉本体完好要求和检查评定方法主题内容与适用范围
本标准规定了锅炉本体设备完好要求和检查、评定方法，SJ/T 31462—94
本标准适用于工作压力不高于2.45MPa、蒸发量小于等于35t/h的固定燃煤蒸汽锅炉。本标雅不适用于热水锅炉和特性结构的余热锅炉2引用标准
JB1612—87锅炉水压试验技术条件GB1912—80工业蒸汽锅炉参数系列JB.1615—75锅炉油漆和包装技术条件3完好要求和检查方法
锅炉主要运行指标完好要求和检查方法，见表1。表1
检查项目
蒸发量
蒸发乐力
过热热汽温度偏差
锅炉效率
炉腹负压
各受热面积总端风系数
排烟温度
排烟浓度
排烟林格曼黑度
设计指标
200mg/NM（国标）
心缀（国标）
完好要求
(250+20)℃
(350±20)℃
(400±20)～
30~10Pa
≤600mg/NM
检查方法
蒸汽流量计
压力表
温度表
热严衡实验
负压表
热平衡试验
温度表
紫外线望远镜
以上各项，以蒸发量、蒸汽压力、锅炉效率，炉膛负压和排烟浓度，林格曼黑度为主要项目，并以此进行评价。
3.2锅筒
3.2.1锅简本体应符合以下要求。中华人民共和国电子工业部1994-04-15批准1994-06-01实施
SJ/T 31462--94

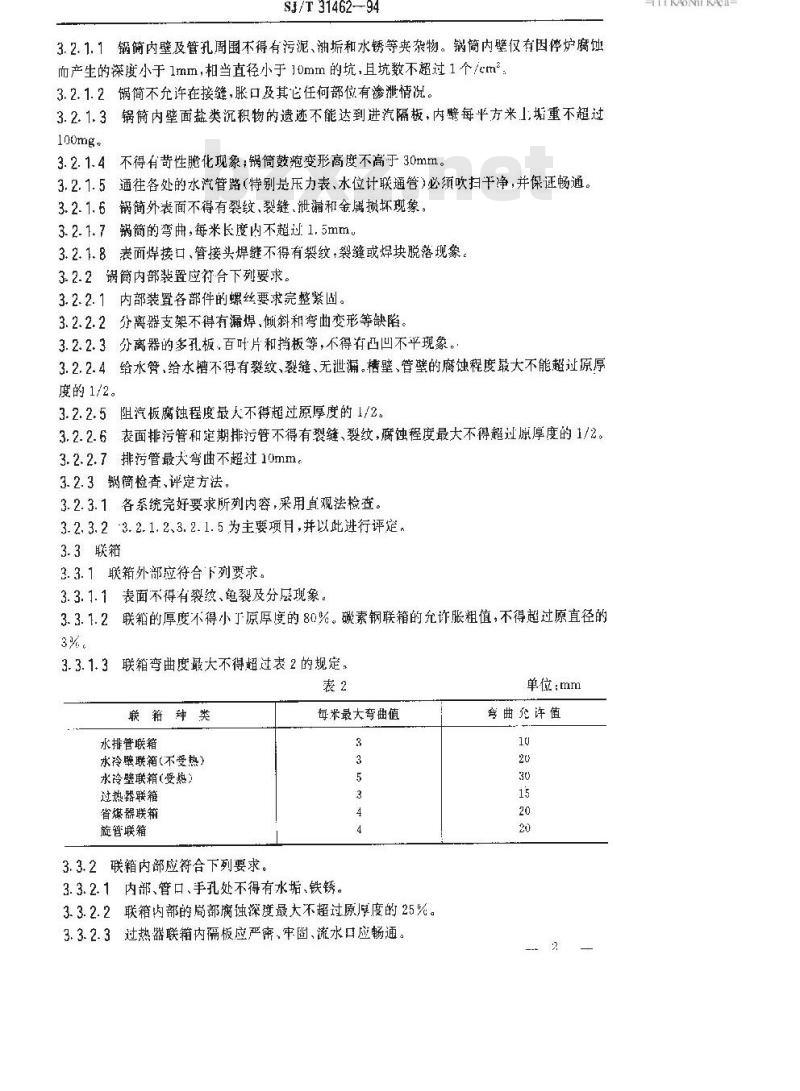

3.2.1.1锅简内壁及管孔周围不得有污泥、油垢和水锈等夹杂物。锅筒内壁仅有因停炉腐蚀而产生的深度小于1mm，和当直径小于10mm的坑，且坑数不超过1个/cm3.2.1.2、锅筒不允许在接缝，胀口及其它任何部位有渗洲情况。3.2.1.3锅筒内壁面盐类沉积物的遗迹不能达到进汽隔板，内壁每平方米1.垢重不超过100mg。
3.2.1.4不得有苛性脆化现象；锅筒鼓痴变形高度不高于30mm。3.2.1.5通往各处的水汽管路（特别是压力表，水位计联通管）必须吹扫卡净，并保证畅通。3.2.1.6锅简外表面不得有裂纹、裂缝，泄漏和金属损坏现象，3.2.1.7锅筒的弯曲，每米长度内不超过1.5mm3.2.1.8表面焊接口、管接头焊缝不得有裂纹，裂缝或焊块脱落现象。3.2.2锅筒内部装置应衍合下列要求。3.2.2.1内部装置各部件的螺丝要求完整紧固。3.2.2.2分离器支架不得有漏焊、倾斜和弯曲变形等缺陷。3.2.2.3分离器的多孔板，百叶片和挡板等，不得有凸凹不平现象。3.2.2.4给水管、给水不得有裂纹、裂缝、无泄漏。槽壁、管壁的腐蚀程度最大不能超过原厚度的1/2。
3.2.2.5阻汽板腐蚀程度最人不得超过原厚度的1/2。3.2.2.6表面排污管和定期排污管不得有裂缝、裂纹，腐蚀程度最大不得超过原厚度的1/2。3.2.2.7排污管最大弯曲不超过10mm3.2.3简检查、评定方法。
3.2.3.1各系统完好要求所列内容，采用直观法检查。3.2.3.2-3.2.1.2、3.2.1.5为主要项月，并以此进行评定。3.3联箱
3.3.1联箱外部应符合下列要求。3.3.1.1表面不得有裂纹、色裂及分层现象。3.3.1.2联箱的厚度不得小于原厚度的80%。碳素钢联箱的允许胀粗值，不得超过原直径的3%。
3.3.1.3联箱弯曲度最大不得超过表2的规定，表2
联籍种类
水排管联箱
水冷壁联箱（不受热）
水冷壁联箱(受热)
过热器联箱
省煤器联箱
旋管联箱
3.3.2联箱内部应符合下列要求。每米最大弯曲值
3.3.2.1内部、管口、手孔处不得有水垢、铁锈。3.3.2.2联箱内部的局部腐蚀深最大不超过原厚度的25%。3.3.2.3过热器联箱内隔板应严密、牢固、流水口应畅通。单位：mm
弯曲允许值
TTTKAONTKAca-
3.3.3拆孔、于礼盖应符合下列要求。SJ/T 31462--94

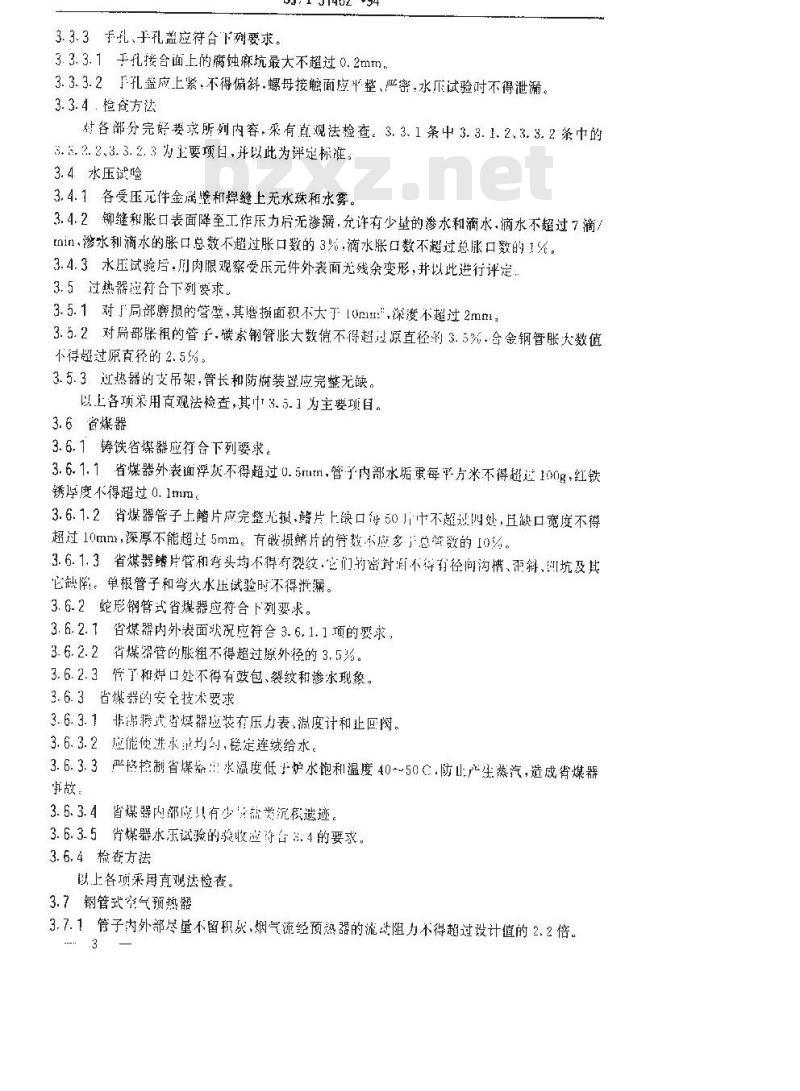

3.3.3.1于孔接合面上的腐蚀麻坑最大不超过0.2mm.3.3.3.2于孔盖应上紧，不得偏斜，螺母接触面应牛整、严密，水压试验讨不得泄漏。3.3.4.检方法
对各部分完好要求所列内容，采有直观法检查。3.3.1条中3.3.1.2、3.3.2条中的3.3.2.2、3.3.2.3为主要项日，并以此为评定标准，3.4水压试睑
3.4.1各受压元件金属壁和焊缝上无水珠和水雾。3.4.2铆缝和胀口表面降至工作压力肩无渗漏，允许有少量的渗水和滴水.滴水不超过7滴/min.渗水和滴水的胀口总数不超过胀口数的3%，滴水胀口数不超过总胀口数的1。3.4.3水压试验后，肉限观察受压元件外表面光残余变形，并以此进行评定.3.5过热器应符台下列要求。
3.5.1对局部磨损的誉壁，其磨损面积不大了10n1\，深度不超过2mm，3.5.2对局部涨相的管于.碳素钢管账大数俏不得超过原直径的3.5%.合金钢管胀大数值不得超过原直径的2.5%。
3.5.3过热器的支吊架，管长和防腐装置应完整无缺。以上各项采用直观法险查，其中13.5.1为主要项目。3.6省煤器
3.6.1铸铁省煤器应衍合下列要求。3.6.1.1省煤器外表面浮灰不得超过0.5rtm，管子内部水垢禹每平方米不得超过100g·红铁锈厚度不得超过0.1mm。
3.6.1.2省煤器管子上鳍片应完整光撤，鳍片上缺口张50片十不超热四处，且缺口宽度不得超过10mm，深厚不能超过5mm。有破损鳍片的背数不应多于总贫数的10%。3.6.1.3省煤器鳍片管和弯头均不得有裂纹，它们的密附间不得有径向沟情、再斜、即坑及其它缺降。单根管子和弯火水压试验时不得洲漏。3.6.2蛇形钢管式省煤器应符合下列要求。3.6.2.1省煤器内外表面状况应符合3.6.1.1项的要求，3.6.2.2省煤器管的胀粗不得超过原外径的3.5为。3.6.2.3管了和炼口处不得有鼓包、裂纹和渗水现象。3.6.3省煤券的安全技术要求
3.6.3.1非沸满式省燃器应装有压力表、温度计和止回阀。3.6.3.2应能使进水比均匀，稳定连续给水。3.6.3.3严格控制省煤器水温度低小炉水饱和温度40~50C.防山产生蒸汽，造成省煤器事故。
3.6.3.4省媒器内部应八有少盆类沉积邀迹3.6.3.5背媒器水乐试验的验收应资台.4的要求。3.6.4检查方法
以上各项来用直观法检查。
3.7钢管式字气预热器
3.7.1管子内外部尽量不留积灭，烟气流经预热器的流战阻力不得超过设计值的2.2倍。3
SJ/T 31462—94

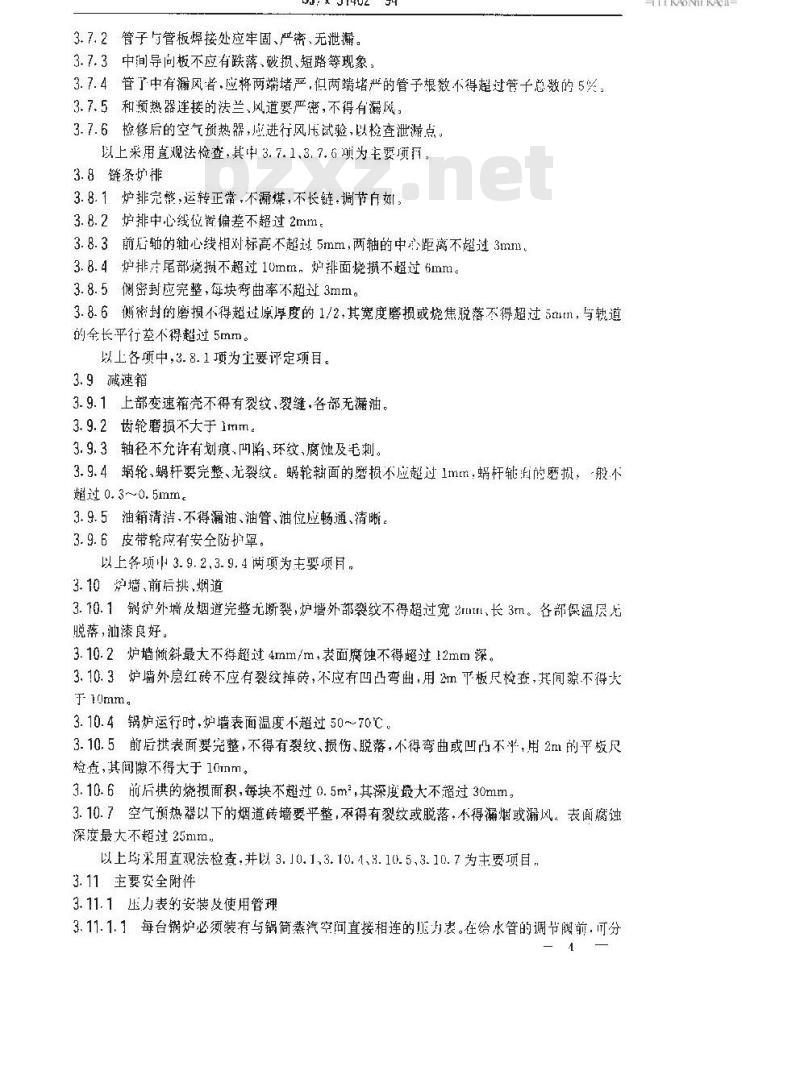

3.7.2管子与管板焊接处应牢固、严案，无泄。3.7.3中间导向板不应有跌落、破损、短路等现象，3.7.4管了中有漏风者.应将两端堵严，但两端堵严的管子根数不得超过管子总数的5%！3.7.5和预热器连接的法兰，风道要严密，不得有漏风，3.7.6检修后的空气预热器，应进行风压试验，以检查泄滞点，以上采用直观法检查，其中3.7.1.3.7.6项为主要项月，3.8链条崩
3.8.1炉排完整，运转正常，不漏媒，不长链，调节白如，3.8.2炉排中心线位置偏差不超过2mm。3.8.3前后轴的轴心线相对标高不超过5mm，两轴的中心距离不超过3mm3.8.4炉排六尾部烧损不超过10mm，炉排面烧损不超过6mml。3.8.5侧密封应完整，每块弯曲率不超过3mm。3.8.6侧衡封的磨损不得超过原厚度的1/2.其宽度磨损或烧焦脱落不得超过5mm，与软道的全长平行差不得超过5mm。
以上各项中，3.8.1项为主要评定项目。3.9减速箱
3.9.1上部变速箱壳不得有裂纹，裂缝，各部无漏油。3.9.2齿轮磨损不大于1mlm。
3.9.3轴径不允许有划痕、叫陷、环纹、腐蚀及毛刺。3.9.4蜗轮，蜗杆要完整、无裂纹。蜗轮勒面的磨损不应超过1mrm，蜗杆轨的磨损，般不超过0.3~0.5mm。www.bzxz.net
3.9.5油箱清洁、不得漏油、油管、油位应畅通、清晰。3.9.6皮带轮应有安全防护罩。
以上务项中3.9.23.9.4两项为主要项目，3.10穿墙、前后拱,烟道
3.10.1钢炉外墙及烟道完整无断裂，炉墙外部裂纹不得超过宽2mm、长3m。各部保温层脱落，油漆良好，
3.10.2炉墙倾斜最大不得超过4mm/m，表面腐蚀不得超过12mm深。3.10.3炉墙外层红砖不应有裂纹掉砖，不应有凹凸弯曲，用2m乎板尺检查，其间隙不得大于10mm。
3.10.4锅炉运行时，炉墙表面温度不超过50～70℃。3.10.5前后拱表面要宪整，不得有裂纹、损伤、脱落，不得弯曲或凹凸不，用2m的平板尺检查，其间谢不得大于10mm。
3.10.6前后拱的烧损面积，每块不超过0.5m其深度最大不超过30mm。3.10.7空气预热器以下的烟道砖墙要平整，衣得有裂纹或脱落.不得漏烟或风，表面腐蚀深度最大不超过25mm，
以上均采用直观法检查，并以3.10.1.3.10.1、8.10.5、3.10.7为主要项目，3.11主要安全附件
3.11.1压力表的安装及使用管理3.11.1.1每台锅炉必须装有与锅简蒸汽空问直接相连的压方表。在给水管的调节阀前.可分4
TTTKAONTKAca-
SJ/T 31462 --94

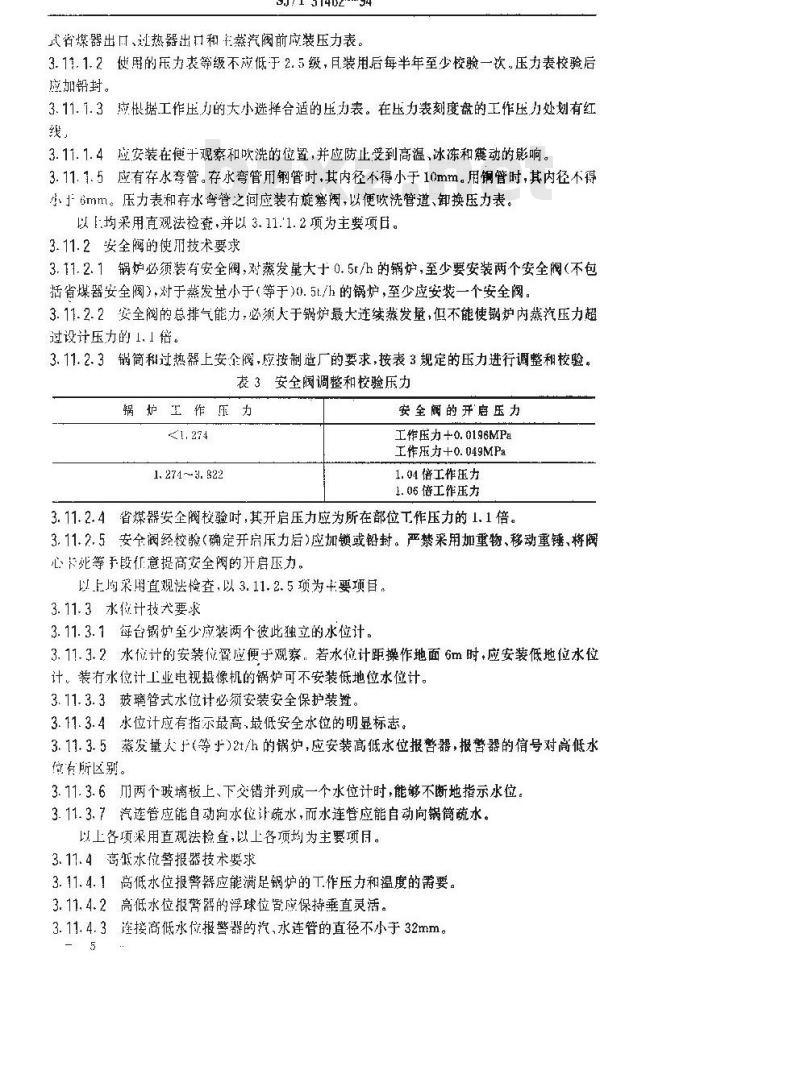

武谷爆器出口、让热出过和蒸汽阀前应装压力表。3.11.1.2使用的压力表等级不应低于2.5级，且装用后每半年至少校验一次压力表校验后应加铅封。
3.11.1.3应根据工作压力的大小进择合适的压力表。在压力表刻度盘的工作压力处划有红线，
3.11.1.4应安装在便于观察和吹洗的位置，并应防止受到高温、冰冻和囊动的影响。3.11.1.5应有存水弯管。存水弯管用钢管时，其内径不得小于10mm。用锅管时，其内径不得小}6mm。压力表和存水弯管之间应装有旋塞阀，以便吹洗管道、卸换压力表。以均采用直观法检查，并以3.11.1.2项为主要项。3.11.2安全阀的使而技术要求
3.11.2.1锅炉必须装有安全阀，对蒸发量大于0.5t/h的锅炉，至少要安装两个安全阀（不包括省煤器安全阀），对于蒸发虽小于（等于)0.5t/h的锅炉，至少应安装一个安全阀。3.11.2.2安全阀的总排气能力，必须大于锅炉最大连续蒸发量，但不能使锅炉内蒸汽压力超过设计压力的1，」借。
3.11.2.3锅筒和过热器上安全阀，应按制造厂的要求，按表3规定的压力进行调整和校验。表3安全阀调整和校验压力
锅炉望作压力
1, 274 ~3. 822
安全阅的开启压力
工作压力+0.0196MPa
工作压力+0.049MPa
1. 04倍工作压力
1.06倍工作压力
3.11.2.4省煤器安企阀校验时，其开启压力应为所在部位工作压力的1.1倍。3.11.2.5安全阀经校验（确定开启压力后)应加锁或铅封。严禁采用加重物、移动重锈、将阀心长北等于段征意提高安全阀的开启压力。以,上均采用直观法检查,以3.11.2.5项为主要项目。3.11.3水位计技犬要求
3.11.3.1每台锅炉至少应装两个被此独立的水位计。3.11.3.2水位计的安装位置应便于观察：若水位计距操作地面6m时.应安装低地位水位计，装有水位计工业电视摄像机的锅炉可不安装低地位水位计。3.11.3.3玻璃管式水位计必须安装安全保护装置。3.11.3.4水位计应有指示最高，最低安全水位的明显标志。3.11.3.5蒸发量人（等)2t/h的锅炉，应安装高低水位报警器，报警器的信号对高低水位有所区别。
3.11.3.6门两个玻璃板上，下交错并列成一个水位计时，能够不断地指示水位。3.11.3.7汽连管应能自动向水位计疏水，而水连管应能自动向锅筒疏水。以上各项采用直规法检查，以工各项均为主要项目。3.11.4高低水位警报器技术要求3.11.4.1高低水位报警器应能满足锅炉的T.作压力和温度的需要。3.11.4.2高低水位报背器的浮球位置应保持垂直灵活。3.11.4.3连接高低水位报警器的汽，水连管的直径不小于32mm。5
SJ/T 31462—94
3.11.4.4电极式高低水位报警器、高低电极或浮捕指示的液位应与锅筒水位机一致。以上各项采用有观法检查。3.11.4.2、3.11.4.4项为主要项目。3.11.5主要附件
锅炉规定的八大主要附件：安全阀、压力表、水位计、自动给水调节器、水位报器、温度计、风压计、流鼻计，必完整齐全、清楚、准确、灵敏，可靠。3.11.6汽，水阀门的完好要求。3.11.6.1外部裂纹、砂眼等缺陷.内部清洁、无水垢、泥锈3.11.6.2阅体与阀盖接合面应平整，不得有麻点、凹凸不平现象。3.11.6.3手轮齐全完整、没有裂缝。3.11.6.4盘根既要保证密封性能，还要保证阀杆转动灵活。压盖加入盘根的深度不小于盘根室高的10%，但也不能大于20%。如泄漏严重或穿孔时，应将盘根全部更换。3.11.6.5压盖在盘根室中，四周间应为0.1~~0.2mm，最大不超过0.5mm。3.11.6.6阀门水压试验压力取工作压力的1.25，在其压力下应保持5min，无渗漏及损坏。
3.11.6.7承受工作压力时应无泄漏，以上各项采用直观法检查，并以3.11.6.4、3.11.6.6,3.11.6.7为主要项目。3.12维护保养
3.12.1运行锅炉的维护保养
3.12.1.1经常对运行锅炉进行安全检查。锅简的压力、温度是否在规定的范胖内，安全装胃和计量仪表动作正常，受压元件及仪表尤泄漏或十裂。受压容器及其接管无报动、腐蚀现象。3.12.1.2防止介质及大气对容器的腐蚀。3.12.1.3消除跑、宵、滴、漏。3.12.2备用锅炉的维护保养
3.12.2.1热备用锅炉应按运行锅炉的各项要求进行检查。3.12.2.2热备用锅炉每24h应拉火一次。3.12.3停用锅炉维护保养
3.12.3.1对停用时问在10d之内的锅炉，采用热法保养。3.12.3.2对停用10d以上,30d以下的锅炉，采用湿法保养。3.12.3.3对停用30d以上的锅炉，采用干法进行保养。3.12.4其他按SJ/T31002—94设备维护保养通则执行。4评定方法
4.1本标准所列的主要项目以外项自均为次要项目。4.2主要项目有一项不符合要求，为不完好设备；次要项目有二项不符合要求，亦为不完好设备。
附加说明：
本标准南中子工业部经济运行与体制政革司提出。本标准虫陕西彩色显象管总厂组织起草。本标十要起草人：胡学军。
