旋转式直流焊机完好要求和检查评定方法1生護内容与适用范围
本标准规定了凝转式直流弧焊机的完好要求和检查、严定方法。本标准适用于施转式暂流驱炼机，不适用其它各类焊机2引用标准
1:5 1469 --78
GB 8118--87
GE 4064--83
3名词术语
电焊机名國术语
电弧焊机通用技术条件
电气设务安全设计导则
3.1旋转式直流弧炼机
SJ/T 31430—94
出三相感应电动机与离流焊接发电机组成，制造时将电动机，接发电机组装在同一舶上相同一机身内，构成电动机发电机组。3.2陡降外特性
机为三电制裂极式，发也的避追山工被及交极产生，负载时由于电枢反应的通使交极去，发电机总磁道减少故密能炭得所需的陡降外特性。4完好要求
4.1主要参数
电流调节范，A：
空载电流，
负教持续率。
货载电压.
煤接电流
f效率，
4.2性能要装
4.2.1旋转式序流延迎机的比流调节范用，空载电流，负载持致率，负载电压，焊接电流的变比率，效率，性能要求，应符合案标准或产品标准之规定，但其中负载持续率，效率参数指标中华人民共和国电子工业部1994-04-15批准1994-06-01实施
允许按规定值降低5%。
SJ/T 31430- 94
4.2.2旋转式直流弧焊机应能在规定的设计参数积使羽条件下持续可像地.T.作，并满足工艺特性要求或产品精度要求。
4.2.3旋转式直流孤焊机换间器在整个电流调节范围应具有很好的换问性能，不应出现常的火花避成换向器或电刷的损伤。4.3本体
4.3.1旋转直流孤焊机的异步电动机，发电机，机组滚轮，手辆均应完好无摄。4.3.2焊机配套用的电缆载面与长度应符合有关标准规定。4.3.3焊机的漆层应光滑平整，无裂纹及皱痕脱皮的现象。4.4电气系统
4.4.1焊机必须装有电源通断及热保护装罩，并配备指示灯倍号4.4.2发电机电刷完好，换向器清洁良好，电刷与换向器之间的火花情况正常，换间璐通保持光滑，电刷盒与换向器保持适当距离2～3mm，电剧在电刷盒内灵活，应有适当均勾压0.015~0.017MPa+电刷承受压力约6N，辅助电刷承受压力约3.5N。4.4.3焊机的电流调节装置接触良好，保持正确可靠、灵敏。4.4.4在充许电网电压和频率波动的情况下，焊机应能保证引弧可靠，电弧稳定燃烧。4.5安全系统
4.5.1设备焊接输出端连接电缆，有保护装置并明显品地标明极性。4.5.2设备焊接电缆必须能承受所规定的电（电压、电流和功率），热（内部或外部受热）和机裁(拉、压、弯、扭等)负载。
4.5.3电动机和发电机的绕组之间，绕组与外壳之间的绝缘电阻不小于1MQ，接地装暨良好，设有专用接地极，接地螺丝钉不小于8mm。4.5.4旋转式直流弧焊机的电源设备温升限值，见表1。4.5.5旋转式电源的发电机各绕组（转了和定了）与机架之问：1500V（G18118—87）表24.6维护保养
4.6.1保持焊机的内外机体各部位清洁，无积。4.6.2保持换向器及电刷接触良好，更换磨损电刷。4.6.3电刷架与机盖连接牢固、电刷盒与换间器之间要求距离适当，保持电制在刷盒内灵活4.6.4保持调节装灵嫩、可靠。
4.6.5导电螺检和接地螺栓，保持接触良好。4.6.6其它接SJ/T31002—94设备维护保养通则》热行。5检查,评定方法
5.1检查方法
5.1.1本标准的4.2.1条中电流调节范围，级差及电流指示精确度测定。电流调节范围应测定电源的最人输出，最小输出两点，并同时记录焊接电流及负载电压。电流为有级调节时，其级差应测量相邻两级的电流差值，开按（1)式计算：电流级差=较大级电汽值（级重较小级电流值(A)×100%较大级电流值(A)
+++++++++(1?
电源的各电流刻度指示值与E流实际值之误差测定电流指示值之精确度按（2）式计算：2
TTTKAONTKAca-
SJ/T 31430—94
指示值(A)一实测值(A)×100%
电流指示億精确度二
指示值（A）
5.1.2本标准的1.2.1条中等载电流的测定（应在额定输出位置进行)。.（2)
若输入为三相时，所测量的究载电流值应取其算术平均值作为电源的空载电流实际值试验时，应测鼠输入端的电压，电流和功率；输人功率应采用抵功率因素的功率表测量。空载电流百分比应按（3）式计算o100%
中：oN—
额定输出位置时的空载电流A。
额定输出时的输入电流A。
5.1.3本标准的4.2.1条中负载持续率的测定负载为非电感性电阻，端电压应保持规定的负载电压，并在下述两项条件下试验。1。额定焊接电流及相应的额定负载持续率，b.最大焊接电流及相对应的负载持续率。负载持续率的换算按(4)式计算：X=
式中,X额定负载持续率，
I——额定焊接电流；
X一-被测试电流相对应的负载持续率I.——被试焊接电流。www.bzxz.net
5.1.4本标准的1.2.1条中焊接电流和负载电压变化率测定试验在温升试验后进行。
。测量输人为额定电乐、额定频率下的焊接电流和负载电压；..(3)
b．测量输入电压在士10%波动情况下，下降特性电源的焊接电流值和平特性电源的负载电压值:测得的结果取波动最大慎为实际测量值，焊接电流变化率按(5)式计算：
Al/=×100%
式中：I2—电网电波动时焊接电流测量值A：I2额定状态下的焊接电流值A；
AI，焊接电流变化率。
负载电压变化萃按(6)式计算：
V.-Va × 100%.
式中：V：一电网电压波动时负载电压测量值V；V—一额定状态下的负载电压值V;AV，—负裁电压变化率。
5.1.5本标准4.2.1条中效率测定效率测定在温升试验庐进行
电源的实测效率，等于接入输出端的功率表所测量得的输出功率与接入输入端的功率表3
所量得的输入功率之比值。

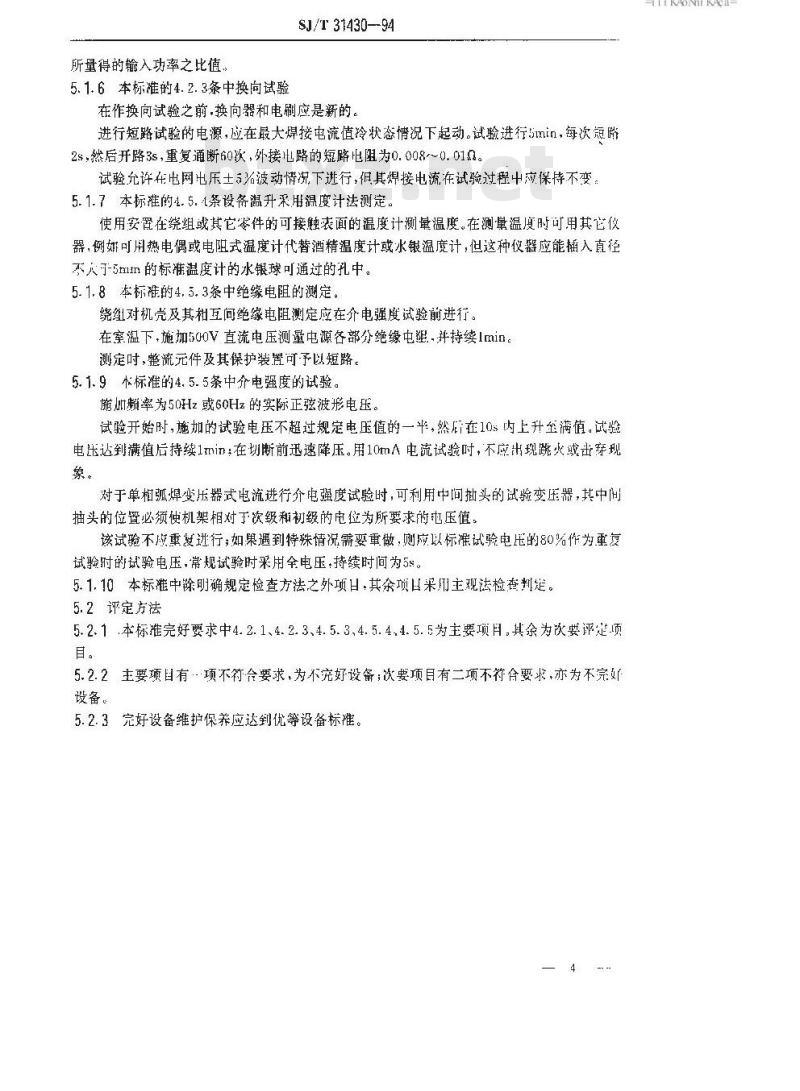

5.1.6本标准的4.2.3条中换向试验SJ/T 31430--94
在作换向试验之前.换向器和电刷应是新的。进行短路试验的电源，应在最大焊接电流值冷状态情况下起动。试验进行5min，每次短晰2s，然后开路3s，重复通断60次，外接也路的短路电阻为0.008~0.010。试验允许在电网电压土%波动情况下进行，但其焊接电流在试验过程中应保待不变5.1.7本标准的4.5.1条设备温升采用温度计法测定。使用安實在绕组惑真它零件的可接触装面的猛度计测軍温度，在调量温度时可用其器，例妞可用热电偶或电阻式温度计代替酒精温度计或水银温度计，但这种仪髓应能插人真径不人了-51in的标准温度计的水银球可通过的孔中。5.1.8本标准的4.5.3条中绝缘电阻的测定。绕纽对机壳及其相互问绝缘电阻测定应在介电强度试验前进行。在温下，施加500V直流电压测量电源各部分绝缘电.并持续Imin。测定时，整流元件及其保护装置可予以短路。5.1.9标准的4.5.5条中介电强度的试验。施加频率为50Hz或60Hz的实际正弦波形电压。试验开始时，施加的试验电压不超过规定电压值的一半，然在10内上升至满值。试辉电压达到满值后持续1min：在切断前迅速降压。用1m电流试验时，不度出现跳火载出穿现蒙。
对于单相孤焊变压器式电流进行介电强度试验时，可利用中间抽头的试验变压器，其中间抽头的位置必须使机架相对于次级和初级的电位为所要求的电压值。该试验不应重复进行；如果遇到特殊情况需要重做，则应以标准试验电压的80%作为重复试验时的试验电压，常规试验时采用全电压，持续时间为5s。5.1.10本标准中除明确规定检查方法之外项日.其余项口采用主观法检查判定。5.2评定方法
5.2.1.本标准完好要求中4.2.1、4.2.3、4.5.3、4.5.4,4.5.5为主要项月，其余为次要评项目。
5.2.2主要项目有项不符合要求，为不究好设备；决要项目有二项不符合要求，亦为不完如设备。
5.2.3完好设备维护保养应达到优等设备标准。4
HKAONTKAca-
绝缘等缀
和温度极限
A(105)
E(120)
B(130)
F(155)
H(180)
E交流绕组
SJ/T 31430---94

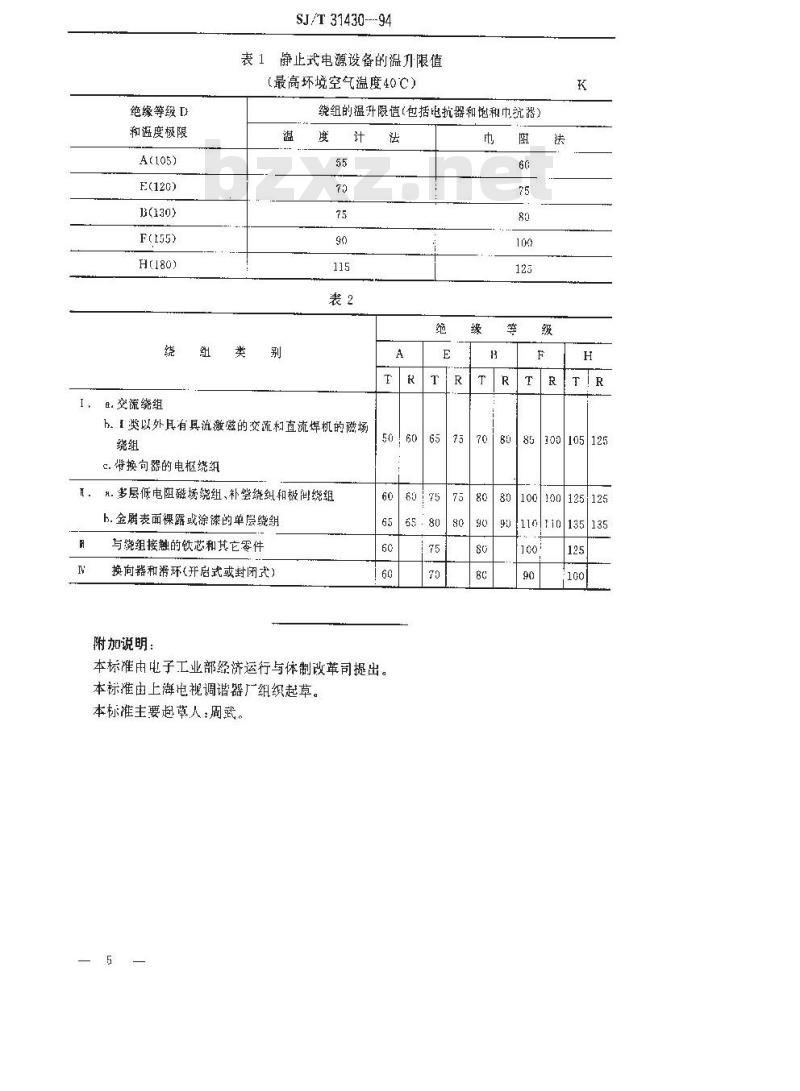

表1静止式电源设备的温升限值
（最高环境空气温度40℃）
绕组的温升限值(包括电抗器和饱和巾筑器）温
度计法
h。1类以外具有具流激感的交流和直流焊机的磁场烧组
c.带换向器的电枢绕组
H：孔.多层低电阻磁场缆组、补尝绕纠和极闻绕组h.金腐表面裸露或涂漆的单层绕组与绕组接触的铁芯和其它零件
换向器和滑环（并启式或封闭式）N
附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由上海电视调谐器厂组织起草。本标准主要起草人：周武。
