【电子行业标准(SJ)】 P44150型排气机完好要求和检查评定方法

中华人民共和国电子行业标准
P44150型排气机完好要求和检查评定方法1·主题内容与适用范围
本标准规定了P44150型排气机的完好要求和检查、评定方法。本标准适用于管颈$20mm的35.43cm黑白显像管排气机。2完好要求
2.1性能
SJ/T31200-94
2.1.1排气机的性能应能满足生产T.艺要求。检查时，根据设备性能规定范围，结合产品T.艺技术要求，在规定时间内，加工--定数量产品，其加工精度、质量，应达到工艺技术要求规定指标，同时检查其性能稳定性和可靠性、2.1.2设备生产能力.应达到设计能力的95%以上。主要技术指标的完好要求。
转位时间：
排气温度：
高频输出：
140~450C。
350~450kHz。
50~100mA。
阴极分解电流：
封离电压：
真空度：
2.2操作系统
0~250V。
9X10-3Pa。
2.2.1各操纵开关，按钮房动灵活，定位可靠，标志齐全、明显。2.2.2制动、限位装置齐全，性能灵敏，功能可靠。2.3传动系统
2.3.1传动系统运行平稳、无冲击、尤异常振动、尤突跳。2.3.2变速机构变速齐全、灵活、运转平稳、无噪声，润滑良好。2.3.3各转位、传送机构状态良好，工作平稳、可靠。2.3.4拆换小车升降机构轻便、灵活，定位可靠。2.4真空系统
2.4.1真空系统装置齐全.管路整齐、清清.联接牢固、密封性好，无泄漏。2.4.2真空器件完整无损伤，性能灵敏.吸附可靠。2.4.3组合阀完整、无损伤、密封性能良好，无泄漏。2.4.4仪表指示准确，误差在规定范围内，有有效期内校验合格证。2.5供水系统
2.5.1供水系统装置齐全，管路整齐、清洁，各联接处密封良好，液流畅通，无泄漏，中华人民共和国电子工业部1994-04-15批准1994-06-01实施
SJ/T31200-94

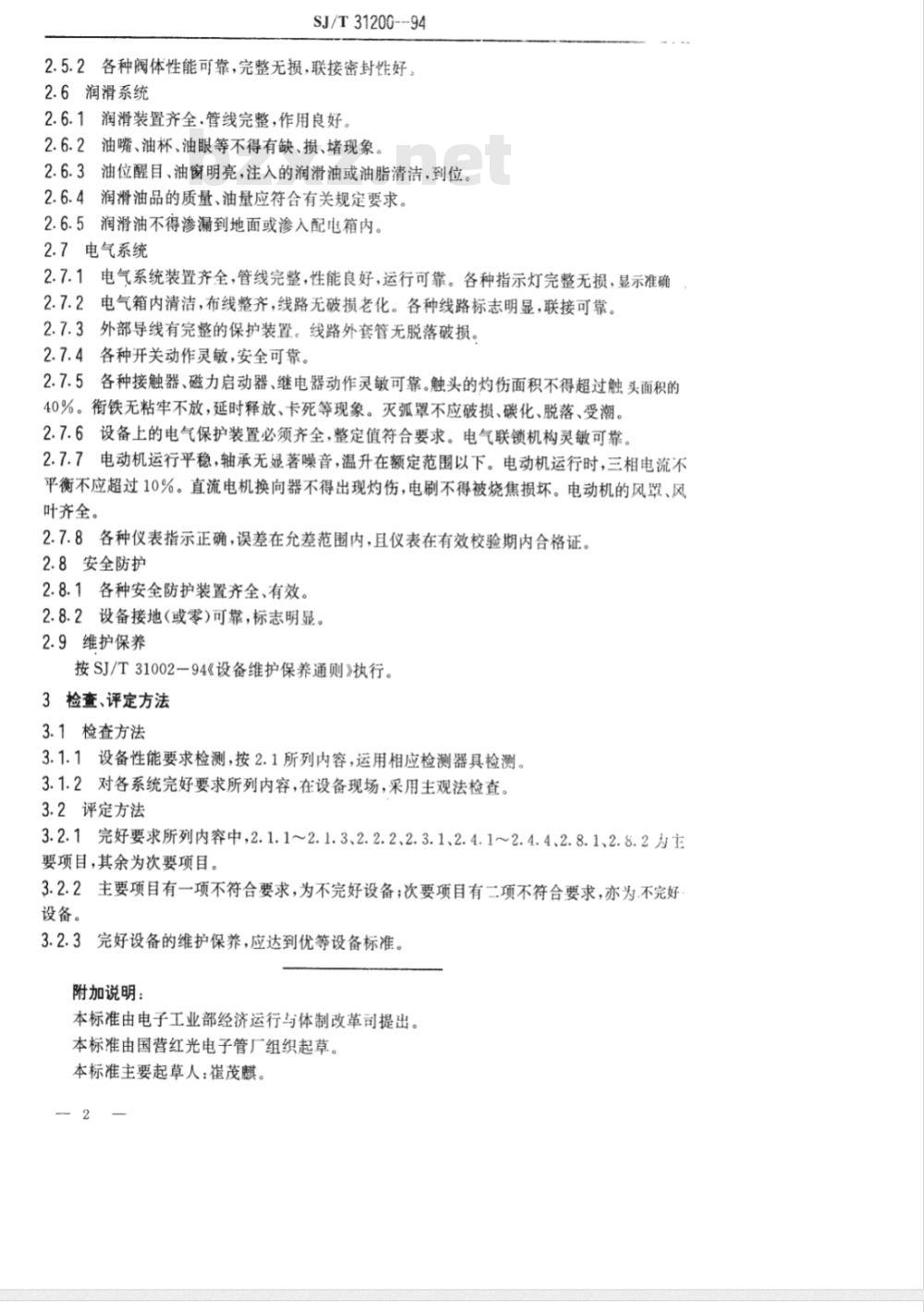

2.5.2各种阀体性能可靠，完整无损，联接密封性好。2.6润滑系统
2.6.1润滑装置齐全.管线完整，作用良好。2.6.2油嘴、油杯、油眼等不得有缺、损、堵现象。2.6.3油位醒目、油窗明亮，注入的润滑油或油脂清洁，到位。2.6.4润滑油品的质量、油量应符合有关规定要求。2.6.5润滑油不得渗漏到地面或渗入配电箱内。2.7电气系统
2.7.1电气系统装置齐全，管线完整，性能良好，运行可靠。各种指示灯完整无损，显示准确2.7.2电气箱内清洁，布线整齐，线路无破损老化。各种线路标志明显，联接可靠。2.7.3外部导线有完整的保护装置。线路外套管无脱落破损。2.7.4各种开关动作灵敏，安全可靠。2.7.5各种接触器、磁力启动器、继电器动作灵敏可靠。触头的灼伤面积不得超过触头面积的40%。衔铁无粘牢不放，延时释放、卡死等现象。灭弧罩不应破损、碳化、脱落、受潮。2.7.6设备上的电气保护装置必须齐全，整定值符合要求。电气联锁机构灵敏可靠。2.7.7电动机运行平稳，轴承无显著噪音，温升在额定范围以下。电动机运行时，三相电流不平衡不应超过10%。直流电机换向器不得出现灼伤，电刷不得被烧焦损坏。电动机的风罩、风叶齐全。
2.7.8各种仪表指示正确，误差在允差范围内，且仪表在有效校验期内合格证。2.8安全防护
2.8.1各种安全防护装置齐全、有效。2.8.2设备接地(或零)可靠，标志明显。2.9维护保养
按SJ/T31002-94《设备维护保养通则》执行。3检查、评定方法
3.1检查方法免费标准下载网bzxz
3.1.1设备性能要求检测，按2.1所列内容，运用相应检测器具检测。3.1.2对各系统完好要求所列内容，在设备现场，采用主观法检查。3.2评定方法
3.2.1完好要求所列内容中，2.1.1~2.1.3、2.2.2、2.3.1、2.4.1~2.4.4、2.8.1、2.8.2为主要项目，其余为次要项目。
3.2.2主要项目有一项不符合要求，为不完好设备；次要项目有二项不符合要求，亦为.不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准。附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由国营红光电子管厂组织起草。本标准主要起草人：崔茂麒。
