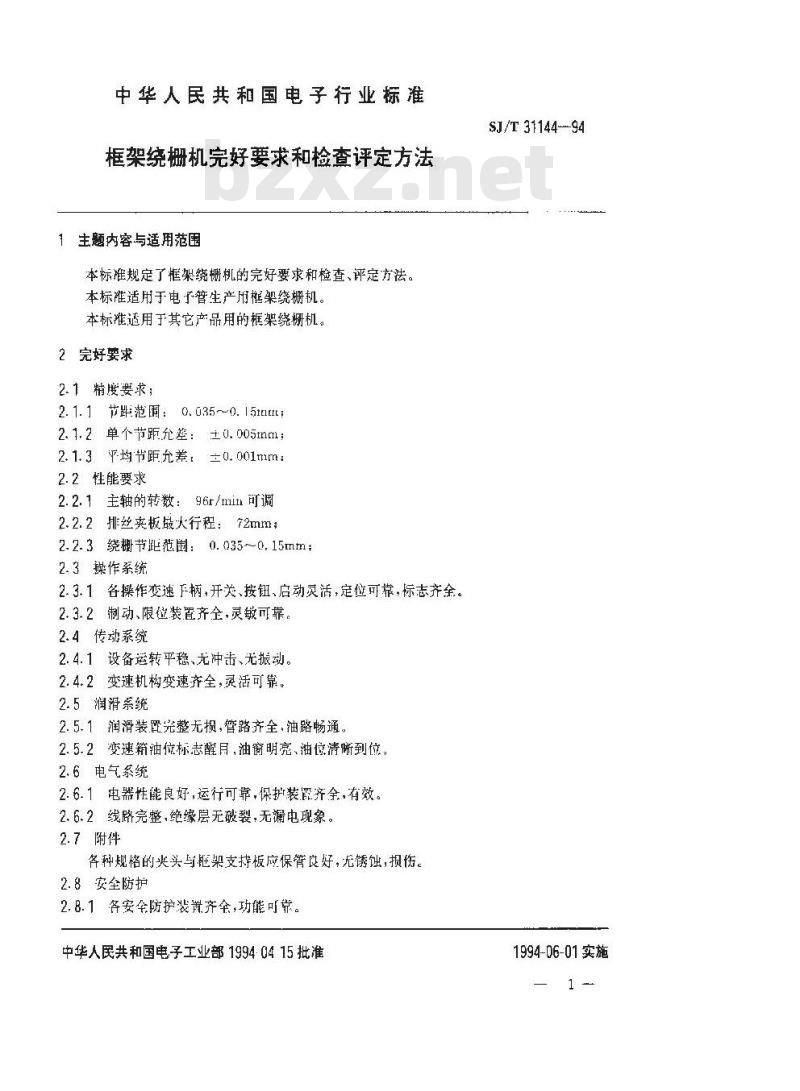

【电子行业标准(SJ)】 框架绕栅机完好要求和检查评定方法

中华人民共和国电子行业标准
框架绕栅机完好要求和检查评定方法1主题内容与适用范围
本标推规定了框架绕栅机的完好要求和检查、评定方法。本标准适用于电子管生产用框架绕栅机。本标准适用于其它产品用的框架绕栅机。2完好篓求
2.1精度要求；
2.1.1节踏范围：0.035~0.15mm；2.1.2单个节距允差：±0.005mm；2.1.3平均节距允差：±0.001mm：2.2性能要求www.bzxz.net
2.2.1主轴的转数：96r/min可调2.2.2排丝夹板最大行程：72mm；2.2.3绕榭节距范围：0.035~0,15mm；2.3操作系统
2.3.1各操作变速下柄，开关、按钮、启动灵活，定位可靠，标志齐全。2.3.2制动、限位装置齐全，灵敏可靠，2.4传动系统
2.4.1设备运转平稳、无冲击、无振动。2.4.2变速机构变速齐全，灵活可靠，2.5润滑系统
2.5.1润滑装置完整无损，管路齐全，油路畅通。2.5.2变速箱油位标志醒目，油窗明亮、油位清晰到位，2.6电气系统
2.6.1电器性能良好,运行可靠，保护装齐全，有效。2.6.2线路完整，绝缘层无裂，无漏电现象。2.7附件
各种规格的夹头与艇架支持板应保管良好，无锈蚀，损伤。2.8安全防护
2.8.1各安全防护装置齐全功能可靠。中华人民共和国电子工业部19940415批准SJ/T 31144--94
1994-06-01实施

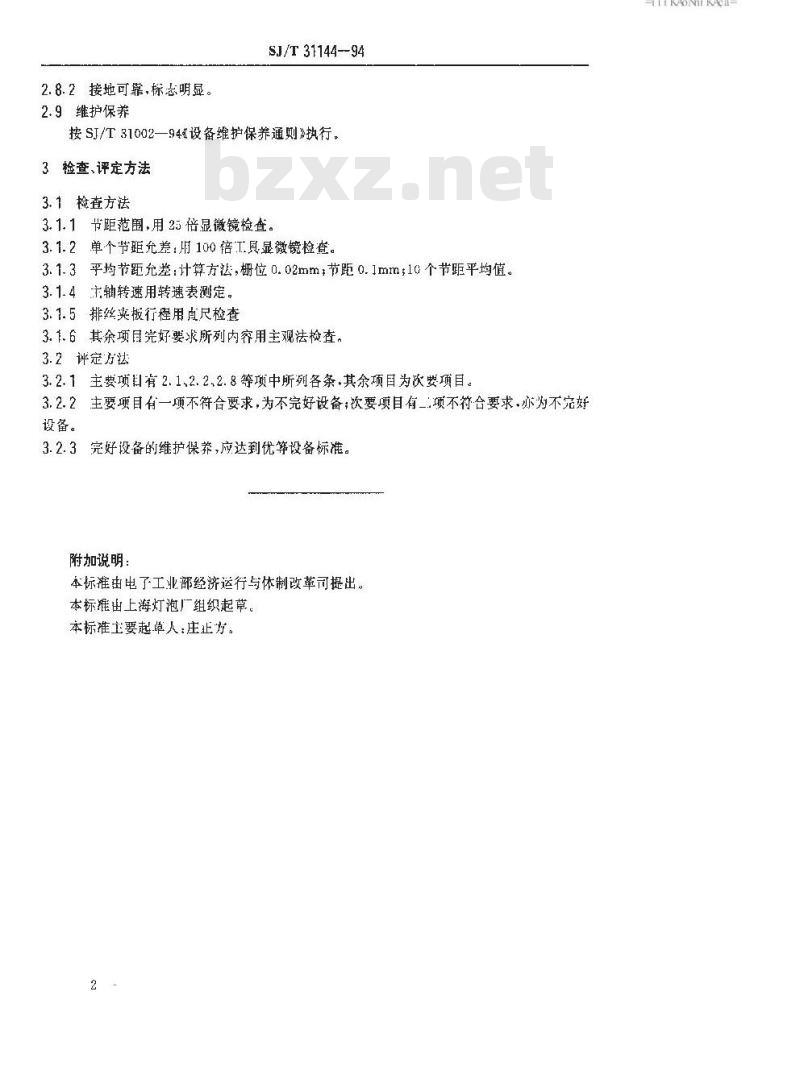

2. 8.2 接地可靠,标志明显。
2.9维护保养
SJ/T 31144--94
按SJ/T31002—94设备维护保养通则》执行，3检查、评定方法
3.1检查方法
3.1.1节距范围,用25倍显微镜检查。3.1.2单个节距允差：用100倍工具显微镜检查。3.1.3平均节距允差：计算方法，栅位0.02mm；节距0.1mm;10个节距平均值。3.1.4主轴转速用转速表测定。
3.1.5排丝爽板行程用直尺检查
3.16其余项見完好要求所列内容用主观法检查，3.2评定方法
3.2.1主要项目有2.1,2.2,2.8等项中所列各条.其余项目为次要项目。3.2.2主要项目有一项不符合要求，为不完好设备；饮要项目有_项不符要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准。附加说明：
本标准由电了工业部经济遂行与体制改革司提出。本标摊出上海灯泡厂组织起草。本标准要起卓人：庄正方。
