【电子行业标准(SJ)】 RJ58型高稳定金属膜固定电阻器详细规范

本网站发布时间： 2024-10-13 12:40:18

SJ51929/11-2000
现行
　点击下载此标准

基本信息

标准号：
SJ 51929/11-2000
标准名称：
RJ58型高稳定金属膜固定电阻器详细规范
标准类别：
电子行业标准(SJ)
标准状态：
现行
发布日期：
2000-10-20
实施日期：
2000-10-20
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
549.17 KB

标准分类号

中标分类号：
>>>>L5905

关联标准

出版信息

出版社：
中国电子工业出版社
页数：
3页
标准价格：
8.0 元
出版日期：
2000-10-20

其他信息

起草人：
满开来、李本德、柏杨、彭伟
起草单位：
国营第七一八厂、中古电子技术标准化研究所
归口单位：
中国电子技术标准化研究所
发布部门：
中华人民共和国信息产业部
相关标签：
稳定金属膜固定电阻器详细规范

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本规范规定了RJ58型搞稳定金属膜固定电阻器，其全部要求由本规范和GJB1929-94《高稳定薄膜固定电阻器总规范》做出规定。本规范规定了RJ58型搞稳定金属膜固定电阻器的详细要求 SJ 519291/1-2000 RJ58型高稳定金属膜固定电阻器详细规范 SJ519291/1-2000

标准内容

部分标准内容：

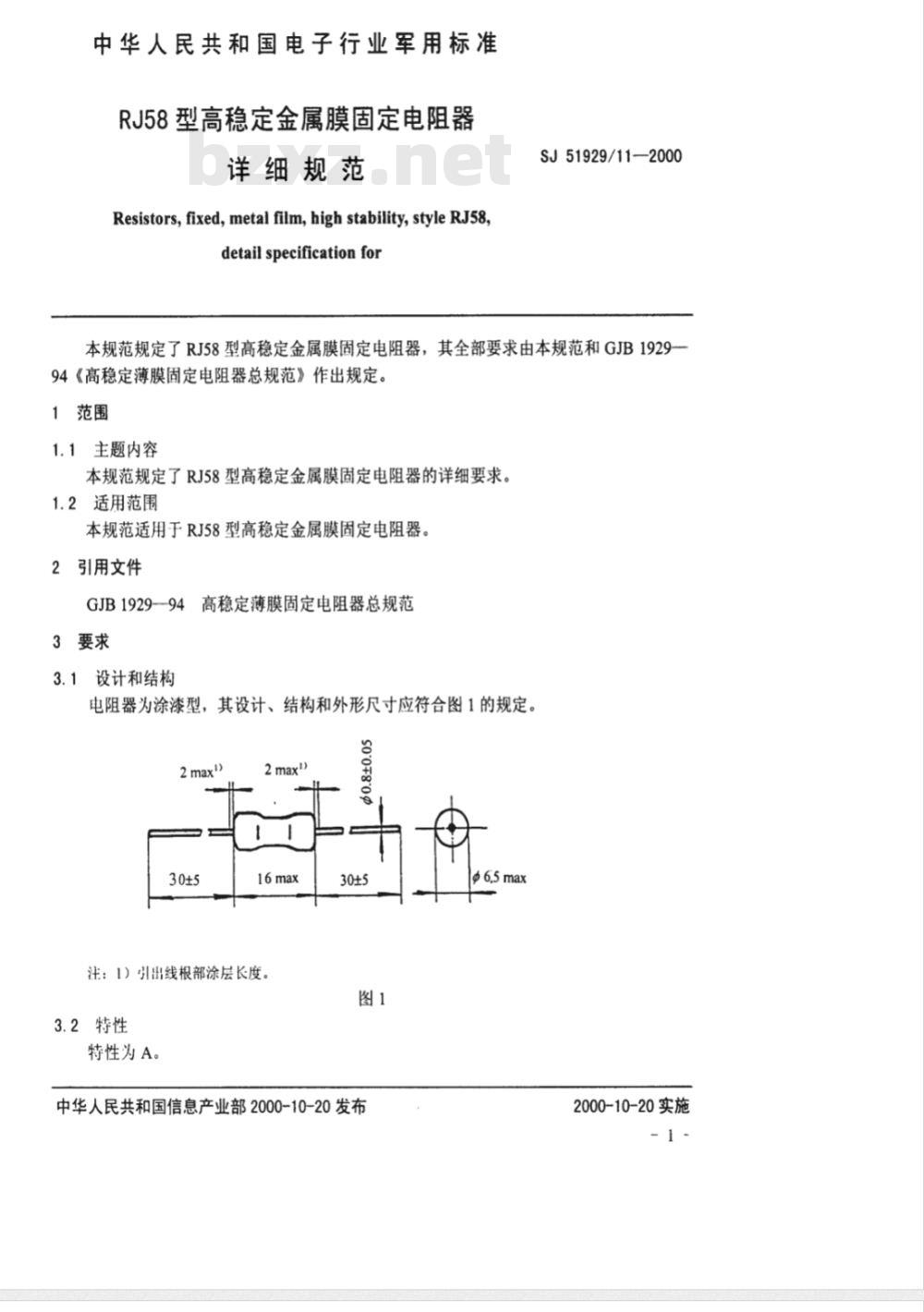

中华人民共和国电子行业军用标准FL5905
SJ 51929/11--2000
RJ58型高稳定金属膜固定电阻器详细规范
Resistors, fixed,metal film, high stability, style RJ58,detail specificationfor
2000-10-20发布
2000-10-20实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准RJ58型高稳定金属膜固定电阻器详细规范
Resistors,fixed,metal film,high stability,styleRJ58detail specificationfor
SJ51929/11—2000
本规范规定了RJ58型高稳定金属膜固定电阻器，其全部要求由本规范和GJB1929-94《高稳定薄膜固定电阻器总规范》作出规定。1范围
1.1主题内容
本规范规定了RJ58型高稳定金属膜固定电阻器的详细要求。1.2适用范围
本规范适用于RJ58型高稳定金属膜固定电阻器。2引用文件
4高稳定薄膜固定电阻器总规范
GJB1929-94
3要求
3.1设计和结构
电阻器为涂漆型，其设计、结构和外形尺寸应符合图1的规定。2maxl
注：1）引出线根部涂层长度。
3.2特性
特性为A。
中华人民共和国信息产业部2000-10-20发布e6.5max
2000-10-20实施

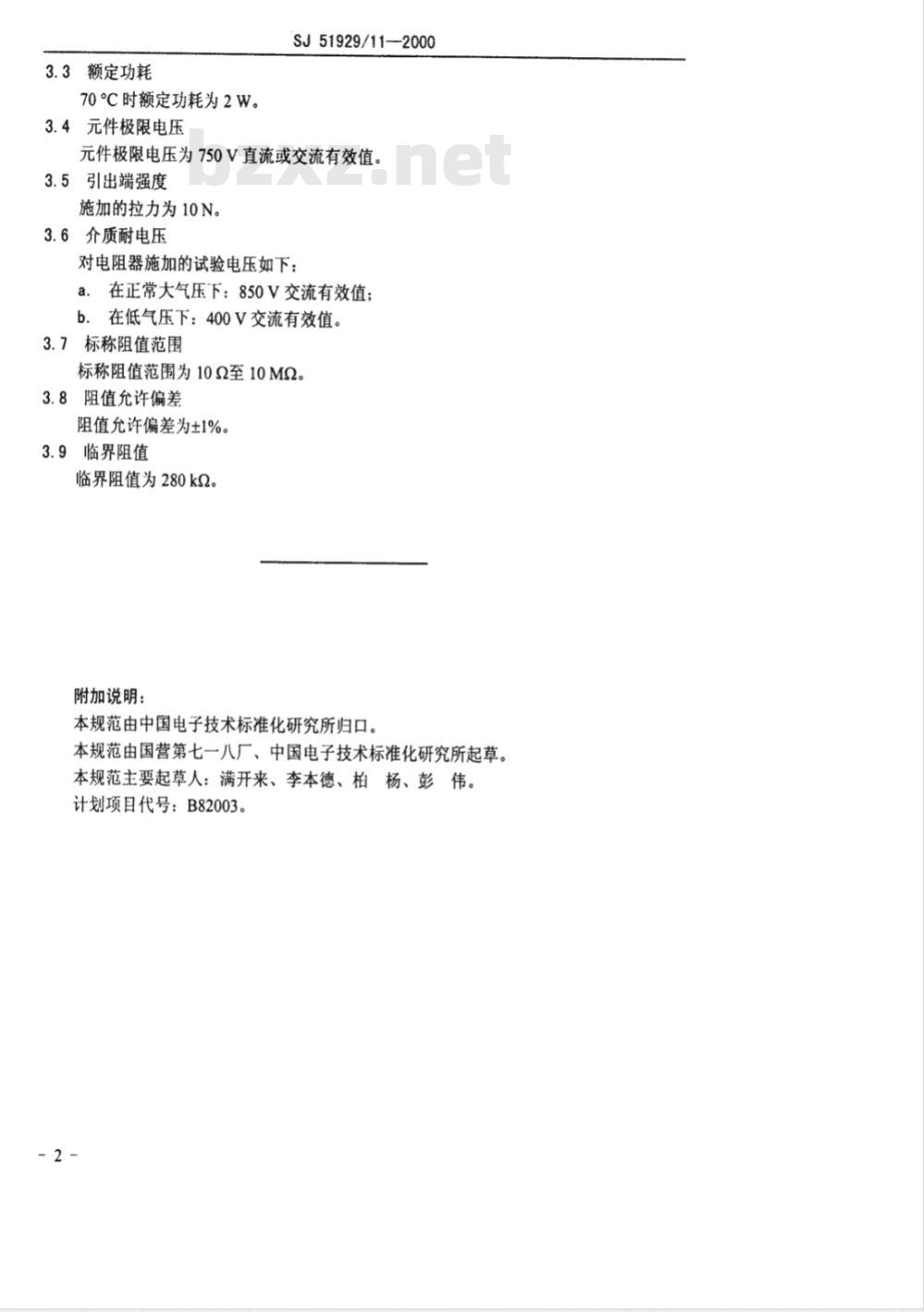

3额定功耗
70℃时额定功耗为2W。
3.4元件极限电压
SJ51929/11-2000
元件极限电压为750V直流或交流有效值。3.5引出端强度
施加的拉力为10N。
介质耐电压
对电阻器施加的试验电压如下：a．在正常大气压下：850V交流有效值；b．在低气压下：400V交流有效值。3.7标称阻值范围
标称阻值范围为102至10M2。
3.8阻值允许偏差
阻值允许偏差为±1%。
3.9临界阻值
临界阻值为280k2。bzxZ.net
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营第七一八厂、中国电子技术标准化研究所起草。本规范主要起草人：满开来、李本德、柏杨、彭伟。计划项目代号：B82003。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
