【石油天然气行业标准(SY)】 排水采气用起泡剂CT5-2

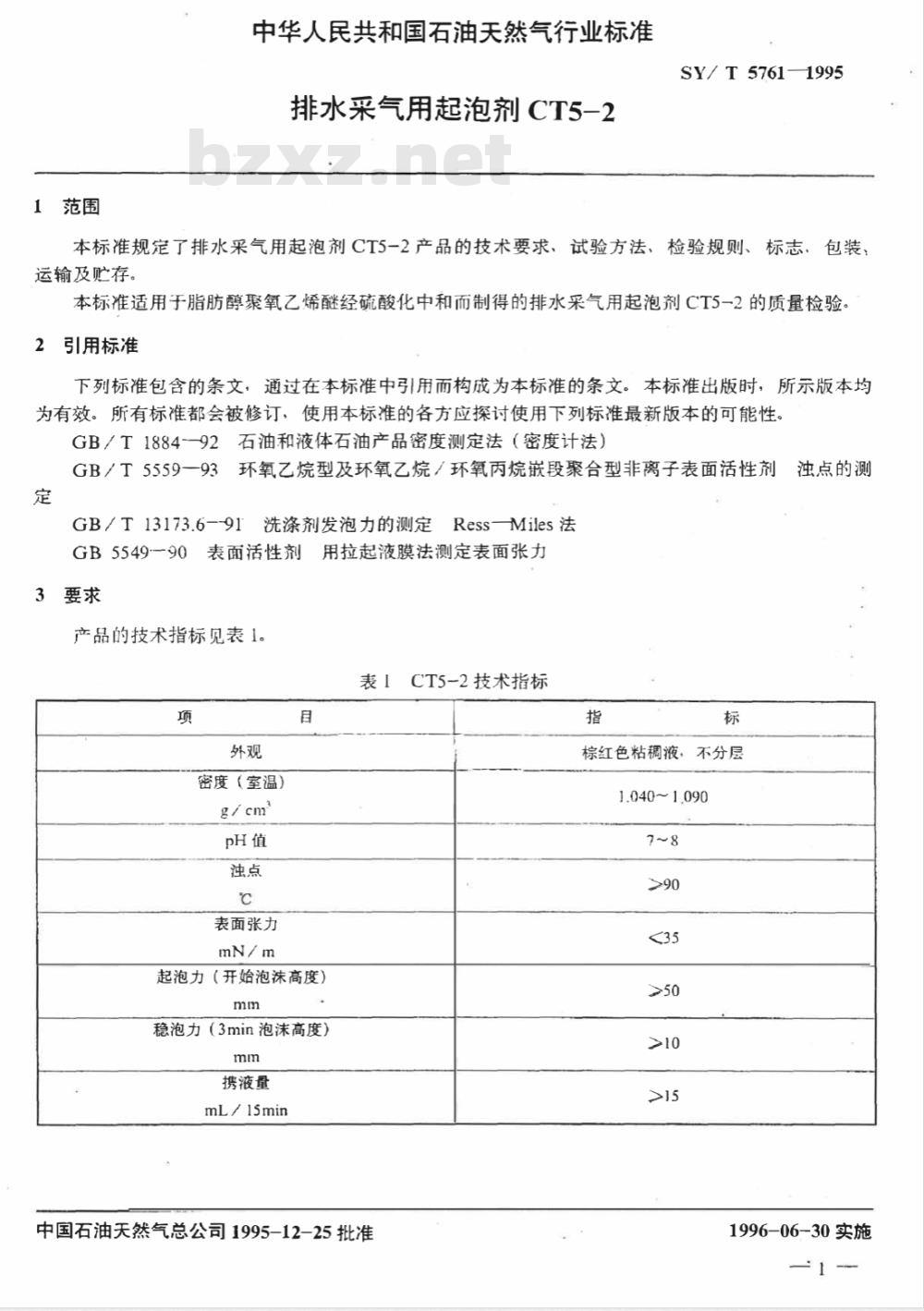

中华人民共和国石油天然气行业标准SY/ T 57611995
排水采气用起泡剂 CT5一2
1995-12-25发布
中国石油天然气总公司
1996-06-30实施
本标准的附录A是标准的附录
本标准由油田化学专业标准化技术委员会提出并归口。本标准起草单位：四川石油管理局天然气研究所，本标准主要起草人何媛玲李长安1
中华人民共和国石油天然气行业标准排水采气用起泡剂 CT5-2
SY/ T 57611995
本标准规定了排水采气用起泡剂CT5-2产品的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于脂肪醇聚氧乙烯醚经硫酸化中和而制得的排水采气用起泡剂CT5-2的质量检验。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T1884—92石油和液体石油产品密度测定法（密度计法）GB／T5559一93环氧乙烷型及环氧乙烷／环氧丙烷嵌段聚合型非离子表面活性剂定
GB/T13173.6--91洗涤剂发泡力的测定RessMiles法GB554990表面活性剂用拉起液膜法测定表面张力3要求
产品的技术指标见表1。
CT5-2技术指标
密度(室温）
表面张力
起泡力（开始泡沫高度）
稳泡力（3min泡沫高度）
携液量
mL/15min
中国石油天然气总公司1995-12-25批准指
棕红色粘稠液，不分层
1.040~1.090
浊点的测
1996-06-30实施

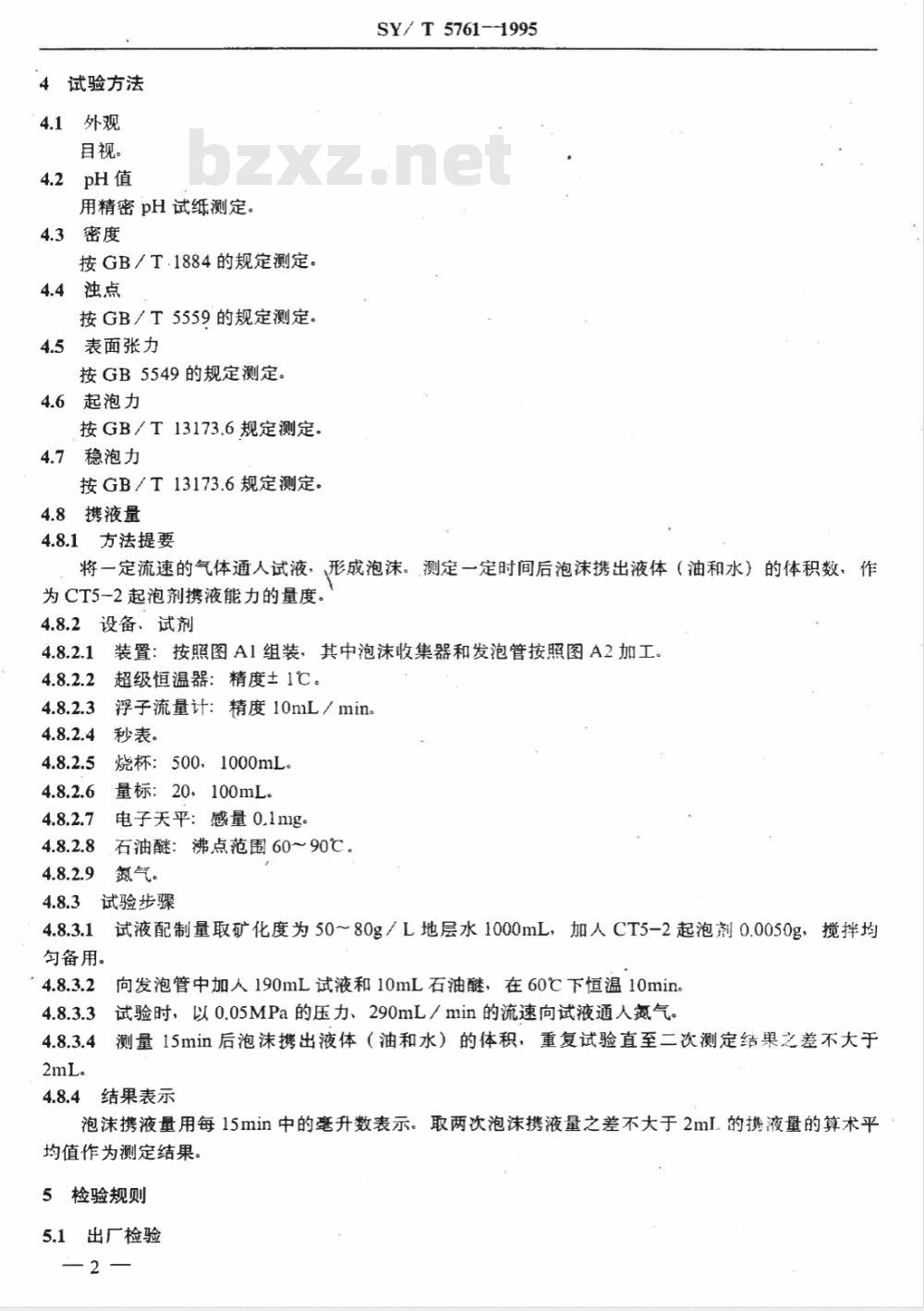

4试验方法
4.1外观
目视。
用精密pH试纸测定，
4.3密度
按GB／T.1884的规定测定
4.4浊点
按GB/T5559的规定测定。
4.5表面张力
按GB5549的规定测定。
4.6起泡力
按GB／T 13173.6规定测定。
4.7稳泡力
按GB／T13173.6规定测定。
4.8携液量
4.8.1方法提要
SY/ T 5761--1995
将一定流速的气体通人试液，形成泡沫。.测定一定时间后泡沫携出液体（油和水）的体积数，作为CT5-2起泡剂携液能力的量度。4.8.2设备、试剂
装置：按照图A1组装，其中泡沫收集器和发泡管按照图A2加工。超级恒温器：精度±1℃。
浮子流量计：精度10mL／min。
秒表。
烧杯：500，1000mL
量标：20，100mL。
电子天平：感量0.1mg。
石油醚：沸点范围60～90℃。
氮气。
4.8.3试验步骤
匀备用。bzxZ.net
试液配制量取矿化度为50～80g／L地层水1000mL，加人CT5-2起泡剂0.0050g，搅拌均4.8.3.2
向发泡管中加人190mL试液和10mL石油醚，在60℃下恒温10min。试验时，以0.05MPa的压力、290mL／min的流速向试液通人氮气。4.8.3.3i
2mL。
测量15min后泡沫携出液体（油和水）的体积，重复试验直至二次测定结果之差不大于4.8.4结果表示
泡沫携液量用每15min中的毫升数表示。取两次泡沫携液量之差不大于2mL.的携液量的算术平均值作为测定结果。
5检验规则
5.1出厂检验
SY/T5761-1995
本产品由生产厂的技术检验部门进行检验，生产厂应保证所有出厂的产品都符合本标准的要求，每一批出厂的产品都应附有质量证明书，内容包括生产厂名称、产品名称、批号、生产日期、出厂日期、产品净质量、质量指标和本标准编号。5.2采样方法
5.2.1产品随机选取5%进行抽样检验，最少不低于3桶。5.2.2用玻璃管从包装桶上、中、下不同深度抽样，每桶抽取试样总量不少于200g，分别装人两个清洁、干燥的瓶中，密封瓶口，并在瓶上贴标签，标签上应注明生产厂名称、产品名称、产品等级、批号、采样日期。一瓶由质量检验部门检验，另一瓶作为保留样品，以备查验，保留期为一年。5.3判定规则
如果检验结果中有一项不符合本标准要求时，应从加倍数的桶中重新抽取试样，再次检验，检验结果中有一项仍不符合本标准的要求时，整批CT5-2产品不合格。6标志、包装、运输及贮存
6.1标志
产品包装上应有牢固的标志，并挂有合格证。标志内容包括：产品名称及代号，生产厂名、净重、出厂批号。合格证内容包括：产品名称及代号、生产厂名、生产日期、检验员代号、检验日期及本标准编号。
6.2包装
用塑料桶包装时，每桶净装量50kg；用内衬塑料镀锌铁桶包装时，每桶净装量100kg。6.3运输
产品可按常规方式运输。搬运时应轻装、轻卸，切勿损坏包装件。6.4贮存
贮存期为两年。
附录A(标准的附录）
A1泡沫携液量测定装置见图AI，A2泡沫收集器和发泡管见图A2、泡沫携液量测定装置
泡沫收集器
图A】泡沫携液量测定流程图
1-超级恒温器；2量杯；3-恒温水；4泡沫收集器；5一发泡管；6—试液；7—浮子流量计；8-压力表A2.1材质：硬质玻璃。
A2.2气体分散头：用60～80目的玻璃砂烧结制成。图A2
气体分散头
发泡管
泡沫收集器和发泡管
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
