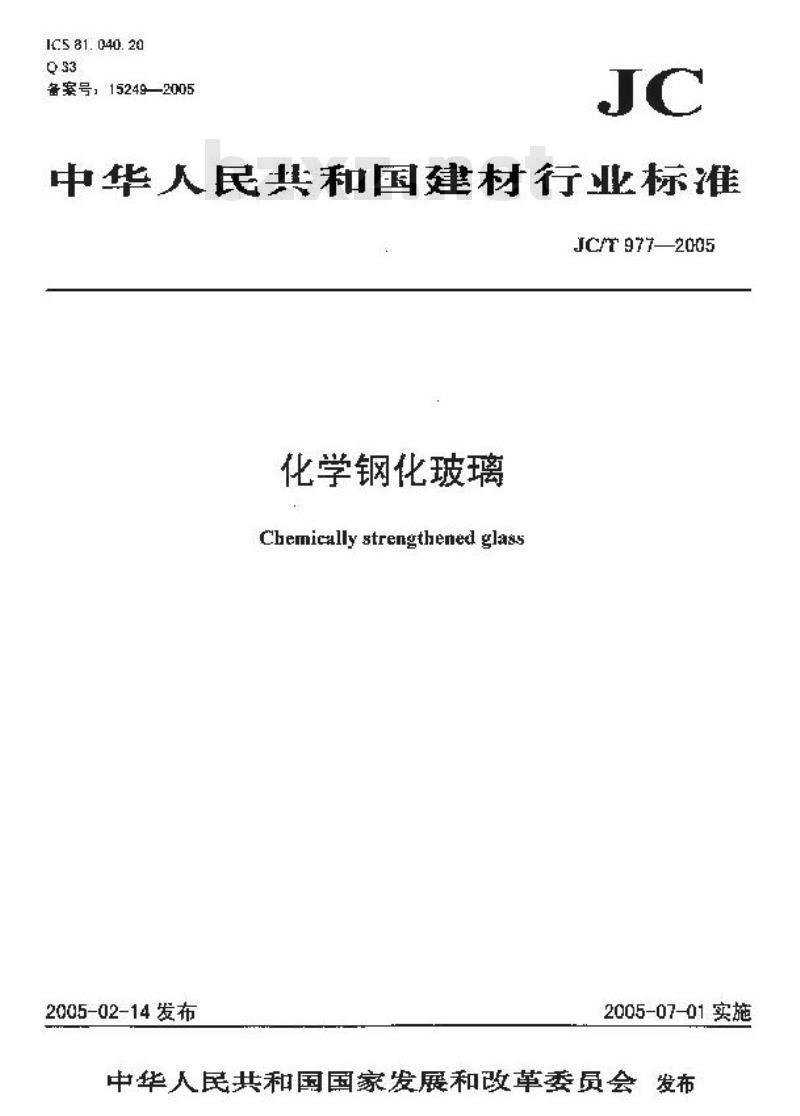

【建筑材料行业标准(JC)】 化学钢化玻璃

IC5 81. 040. 20
备案号，152492005
中华人民捷和国建材行业标雅
JC977——2005
化学钢化玻璃
Chemically strengthened glass2005-02-14发布
2005-07-01实施
中华人民共和国国家发展和改革委员会发布前言
.ICT977—2005
本标准与欧洲标准N133了一1：2000建氧用化学单化玻用的一致性程度为修改来册与EN12337一1:200V（注筑用化掌润化裁蒋》相比，其士要技术差异为：谢除了对平面矩形制品方正度报测量方法，增加了对希线差的要求：密照5C142一99乎板化学钢化玻增加了对表面应力及压应力层深度的要求及测画方法。
标准的附录为规范性附录，附录为资数性射录，本标准由中国偿筑材料工业协会提出。本标准由中国建筑用玻璃标准化技术委员会归口。本标准负丧起草单位：中因建统材料科学研究院玻璃科学研究所。本标准琴加超草尊位：中国南玻科技控股（集团)股份有限公司、北京格林京丰防火骏璃有限公司。本标准主要起草人：杨建军，王蓉、兼圈一、张保军，熊作、宋丽、石新勇，崇娇、吴辉廷、胡悦。本标准为首次发布，
1范图
化学钢化玻璃
JC/T 977—2005
本标催规定了化学期化瑕璃的术语和定义、分类和标记、技不要求、试验方法、检验规则以及包装标态、运输和些存，
水标准逻用于平面化学钢化坡璃。2规范性引用文件
下列文作中的条款通立本标准的用而成为本标维的余效。凡是注可期的引月支件，其随虑所有的修改单(不包括勘误的内容)或能订版均不适用于本标准，然而、款励根据本标准达成协议的各方研究足否可使用这些文件的显新版本。凡是不注日期的引月文件，其最新版本适月于本标准。GB/T1216外径千分尺
G8/5137.1—2002汽车安全蚊璃试验方法第1部分：力学性能试验CB11614-1999浮法玻璃
GB/T1R144玻离应力测让方法
JB/T8738尺
3术语和定义
下列术语和定艾适用于本标准。化学钢化玻璃chemicallystrengthenedglass通过离子交换，玻璃表层碱金属离子被熔盐中的其它碱金底离子置换，使机裱强度提高的坡理。4分类与标记
4.1化学钢化玻璃的分类
4.1.1化学钢化战离按用途可分为：建筑用化学钢化响：建筑物或室内作辆断懂用的化学钩化戒璃。标记为5B：a
h）建筑以外用化学钾化玻璃，仪表，光学仪器、复印机、家电面板等用化举钢化疲璃，标记为CSOB.
4.1.2化学铜化技璃按表面应力值可分为1类、Ⅱ类没IⅡ类，4.1.3化学翻化玻旁技正应力层厚度可分为A类，B类及心类。4.2化学钢化玻项的标记示例
示例1表面应力为类、压应力层为B类的连筑用化学锅化政璃两标记为：CS0[
示供2：压皮刀层为类的理筑以外用化学供化玻珀应标记为：SUB-A
5技术要求
5.1总则
5.1.1化学钢化玻璃原片质量应符合应玻璃产品标准的要求。5.1.2化学钢化玻璃的技术要求应符合表1相应条款的规定JC/T977—2005
要偏差
人寸偏差
对角线差
外观质量
边部改划于加工质量
欢曲度
群曲强度（四点再法）
囊面应力
压应力层厚度
统和击理
5. 2厚度偏差
表1技术要求及对应条款
技术粪求
建筑用
化学钢化政璃的厚度偏差应符合表2的现定。建疏以外用
轰2厚度充许偏差
2. 3.4. 5, 6
充许偏差
注：厚度小于2面及大于12的化学糖化数填的厚魔及享鹿消差由供需双方商定。5.3尺寸偏整
设验方法
单位为高米
对于建筑用矩形化学钢化然璃，其长意和宽度尺寸的允许偏差应符合衰3的规定，对于其它形状及建筑以外用化学钢化玻璃，其尺寸偏差由供益双方商定：表3尺寸充许偏差
大于或等于8
L≤1000
10002000
边的长度L
2 00KI-LE:3 000
5. 4对角线差
对于矩形化学钢化玻璃制品，其对线差值不成超过表4的规定2
单位为等水
城公称原度
3、4、5. 6
5、1、12
表4矩形化学钢化玻璃对角线差值逆的长庞
2 000x
注：厚度不大于2及大于12画的矩形化学钢化嵌班对角革由仙需双方商定：5.5外观质量
JC/T 977—2005免费标准下载网bzxz
单立为旁米
建筑用化学钢化鼓腾外观质量应满足表5的规是，建筑以外用化学钢化玻璃外观质盘由供靠双方南表5化学化玻璃的观质量
缺路-名称
裂敏、缺角
植泄、污雾
每片函每来边长上许与长度不超过，破均边邮向我填板表面延伸保度不超2证，自板面向玻调厚度延伸深度不超近孕度1/3物过个赔
宽座在0.1mm以下的轻微划伤，平力关面内允许存在忽数，不欠许存年，
化举调化瘦响表面不应有明显须迹及污案5.6边部及困孔加工质量
5.6.1化学锯化玻瑪边部加工质量允渐菌陷数
长度r时。
建筑用化学纲化玻帝达部应进行削角及细度处理。建筑以外用化学钢化拨高边部质量由供希双方商宸，
5.6.2两孔的边部起工质量
圆孔的边部加工质量由供需双行商定，5.6.2.1建筑用化学钢化玻璃制品回乳孔径的允许偏差应符合表6的规定。本条敬只危用丁公移厚度不小于4m的圾。建筑以外用化学钢化破璃丑径的允诈肯差由供满双方商定。衰6礼径其允许偏差
公环孔径（功
20:100
充行偏共
供源设方商定
供双方商定
中位为要米
5.8.2.2跑筑用化学解化放璃品孔的边部距玻璃边部的距离：不应小于璃公称厚度d为两倍，如图1历示；两孔丑边之间的距离b不应小丁破璃公称厚度的两倍，如密2所示：孔的边部距玻虏角部的距再不应小于玻璃公称厚度d的六倍，妇图3所示：圆孔圆心的位置的表达方法可参照图1进行如图4逆立坐标系，用圆心的垒标（，y)表达圆心的位置，圆扎图心的位置x、的充许偏差与球璃的边长允许偏差椎同（见表3），本条款只适用丁公格厚度不小于1且整板玻瑞的孔不宝于四个的啦制品，建筑以外用化学钢化要离乳的位置要求由供需双方商定，3
JC/T977—2005
图1孔的边部距玻璃边的距离示意图图2
两孔孔边之间的距离示意图
即3孔的边部距玻璃角部的距高示图5. 了弯曲度
图4圆孔圆心位量表示方法
化学钢化乾璃弯曲度应满足表7的规定，表了化学钢化裘璃弯曲衰
璃牌度
注，呼度小于2的化学钢化班璃高曲度出供需双方商走5.良普曲强度（四点等法）
李曲度
JC/T 977—2005
以95%的置信区间，5站的破损概率，化学钢化玻境的弯曲强度不应概于150Pa。本条款只适月丁2吨以上建筑用化学钢化玻璃，
5.9耐热冲击性
化学钢化玻瑚应对120它温莲不鼓环，5.10表面应力
化学朝化玻项的表面应力应符合表8的规定，囊。化学铜化玻璃囊西应力
5.11压应力层厚盘
化学钢化玻璃的压应力层厚度应符合表9的规定。表面应力P
300P400
00P600
IC/T977—2005
5. 12 抗冲击性
表9化学化球璃的压应力房厚店
化学钢化玻璃的抗冲应符合表10的规定，衰10化学钢化璃的抗冲击性
喷璃厚度d
6试验方法
8. 7厚度测定
冲击高度
压皮力层厚度d
冲击巨状志
让样不得坏
用待合GB/T1216规定的精疫为0.01mm的外径千分尺或具有相同辖度的仪器，在距玻璃板边15mm内的四边方点测盘。测量结果的算术半均值即为其厚度宜，并修约到小盘点后一位，8.2尺寸测定
月度小刻度为1的钢卷尺测盘
6.3对角线差
用最小刻度为1mm的钢卷尺测量：6.4外观质量
按G11611—1999中第5.3条的要求进行检测。6.5边部及网孔的加工质量
用量小别度为0.【mm的游标卡尺测量。6.6曲度测定
将试样在室温下放置4h以上，测量时把试样垂直立放，升在其长边下方的1/4处垫上两缺悼块。注一直尺或金風线少平紧贴或样的两边或对角线方向，用满足JB/T7979的赛尺测量直线边与皱珂之间的间隙，并以弧的高度与弦的长度之比的百分率来表示弓形时的弯曲度，如图5和所示，1
弓形变彩：
一化学朗化啦离的长戏对角牌长，图5化学钢化玻璃弓形变形示离图6
[长或宽
2—·二分之一的长或克
3——四分之一的长或离：
量大IDDan.
6.7弯曲强离（四点弯法）
图弯曲度测量时的支操示意国
按附录进行试验，并计英变曲强史6.8耐热冲击
JC/T 977—2005
将300×300mm的钢化我璃试栏登于120亡2℃的烘箱中，保温4m以上，取出后立即将试样垂直没入0℃的冰水混合物中，应保证试样高度的1/3--2/3误入水中，5min后观察坡璃是否被坏。取三块试样逆行试验，当兰快试样全部符合规定时认为该项性能合落，当有两决及两块以上不符合时，则认为不合格，当有一块不符合时，则重新追加三块试样，金部符合规定时则为合格，6.9表面应力
6.9.1试样
若用试样测，联同一工么条件下生产出来的300×300mm试样，试验前试样应在室温下效道1h以上，在分别臣两对边0的距离上，引两条平行该两对这的平行线，并与对舟线相交于四点，连同刘角线的交点，即为五个被测母点。如图了所示。若用制品测，被测盘点由供需双方商定。图？化学钢化表面应力测量点
6.9.2试难装置
采用GB/T18144规定的表面应力仪，JC/T 977—2005
6.9.3试验程序
B.9.3.1按CB/T18144的规定测试试样非惕面的表面应力。6.9.3.2每块试样的表面应力值为该试样五个测量点表山应力宜的平均值，并麟购至小位。6.9.3.3取三块试样或谢品进行试验，当全部符合规定为合格，两块或两块以上试样不符合则为不合格。当一块试样符合时，再加三块试样，三块全部符合规定则为合格，3. 10 压应力压厚度
6.10.1试样
用丹度为3哦消以与制品相同的生产工艺制备尺寸互少为25×13mm的试样，从该试样的一端，距达绿向内至少2四的位置上，乘直将端部切除，然后再切取厚度不大于1.5需的薄片，并对两划别面进行镜面抛光，范光时应保持两个面平行，如图8所示，1.5满片
夏小2
化学骨化表面
图8试样制备示意图
6.10.2试验装置
物镜低放大倍数为100倍的偏光显微境，+45'起偏器，测录精度为[um及重复测量偏差小于5um的测说标尺。
6.10.3试验程序
将试样任意切割面朝上受于偏光显效镜视野，观亲干涉条纹：如图9所示，并测量该条纹中心全试样最近的化学钢化表面的距离，捐确至上H日。温色菜
虚力具课度
北学州化面
图力活深度的量
6. 11抗冲击性
6.11.1斑样
试样300m×300m的正方型平型试样，8
6.11.2试验装通
采用符台B/T5137.1中5.2条规定的227g的销球及冲击试验装需6.11.3试验程序
6.11.3.1按GB/T5137.1中5.4条进柠试验，每块试样只冲击一次，JC/T977—2005
6.11.3.2取六块试样进行试验，当不多丁一块试样破坏时，试验为合格，当多于两块试样破坏时，试验为不分格，当两快试样被坏时，再取六决新试择平新选行试验，六块试样全部满足要求时试验为合格，了检验规则
7.1检验分类
检验分出」检验和型式检验，
7.1.1出厂检验
检验项目为厚度、尺寸、外观量、弯出度、表面应力7.1.2型式检验
抢验项目为本标准规定的全部技术要求。有下列情说之一时，应进行型式检验；a)
新产品单老产品转厂生产的试制定型鉴定，试生产后，如结构，材料、工艺有较大改变，可能影响产品性能时：正第生产满·年时；
产品停产半年以上，恢生产时，出厂抢验结累与上次型式有较大差异时：质呈监督部门提出进行型式按监的要求时。7.2期与抽样
7. 2. 1 组批
同一种类原材料，同一工艺条件下生产的化学钢化玻消应矩成一批。7.2.2抽样
7.2.2.1性度、尺寸、外观质量、弯曲度、表面应力按表11进行随机抽样7.2.2.2对产品的技不要求，若用制品控验时，根据检验项目所要求的载量从该批产品中随抵抽取并用试样进行检整时，应采用与制品相同材料、相同厚度和档同工艺承件下制备的试样，7. 8判定规测
若浮度，尺寸、外观质量、弯由度及表面应力的任意一项不合格数大于或等于表11的不台格判定整则认为该产品该项检验项日不育格。其它性能应符合相应条款的规定，否则，认为该项不合格。若上逆各项中，有一项不合格，则认为该批产品不合格。表11抽样囊
批量范困
16--25
91~150
28~-500
抽样败
合判定
单位为块
不凸格判定数
JC/T 977—2005
B包装、标患、运病和贮存
B.1包装
产品应用集装箱、木箱或适合运输的其它包装方式包装，每块绒映应用塑料袋或纸包装，璃与包装鞘之间用不易引起玻划伤等外观块陷的轻软材料填实。8.2标志
每个包装箱应标明“朝上、轻盘正感、小心破碎”等字样，及产品厚度，厂名及商标、标准代号及产品标记。
8. 3运输
运输时，木不应平放，长度方向应与车辅运动方向相同，应有防呢措施8.4 腔存
产品应垂亢贮荐在于的室内。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
