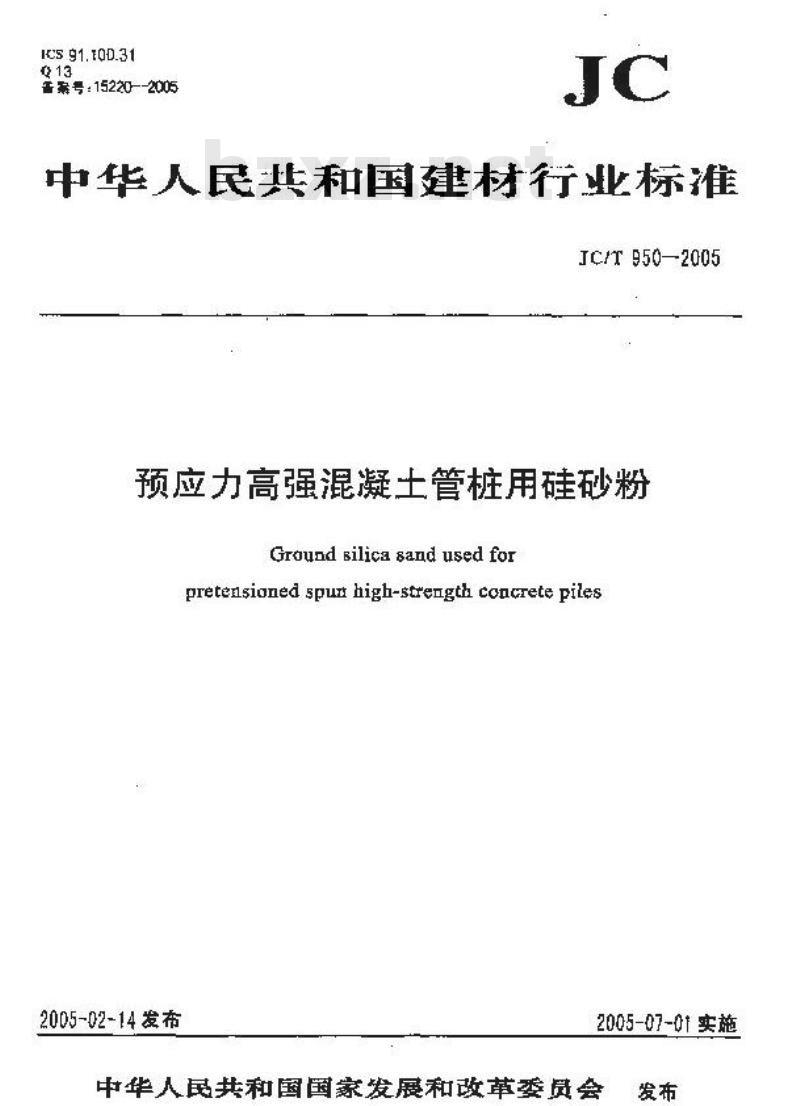

【建筑材料行业标准(JC)】 预应力高强混凝土管桩用硅砂粉

ICS 91.1OD.31
鲁舜号： 15220--2005
中华人民共和国建材行业标准
JC/T950—2005
预应力高强混凝土管桩用硅砂粉Ground Bilicasandused for
pretesioned spur high-strength concrete piles2005-02-14发布
2005-07-01实施
中华人民共和国国家发展和改革委员会发布

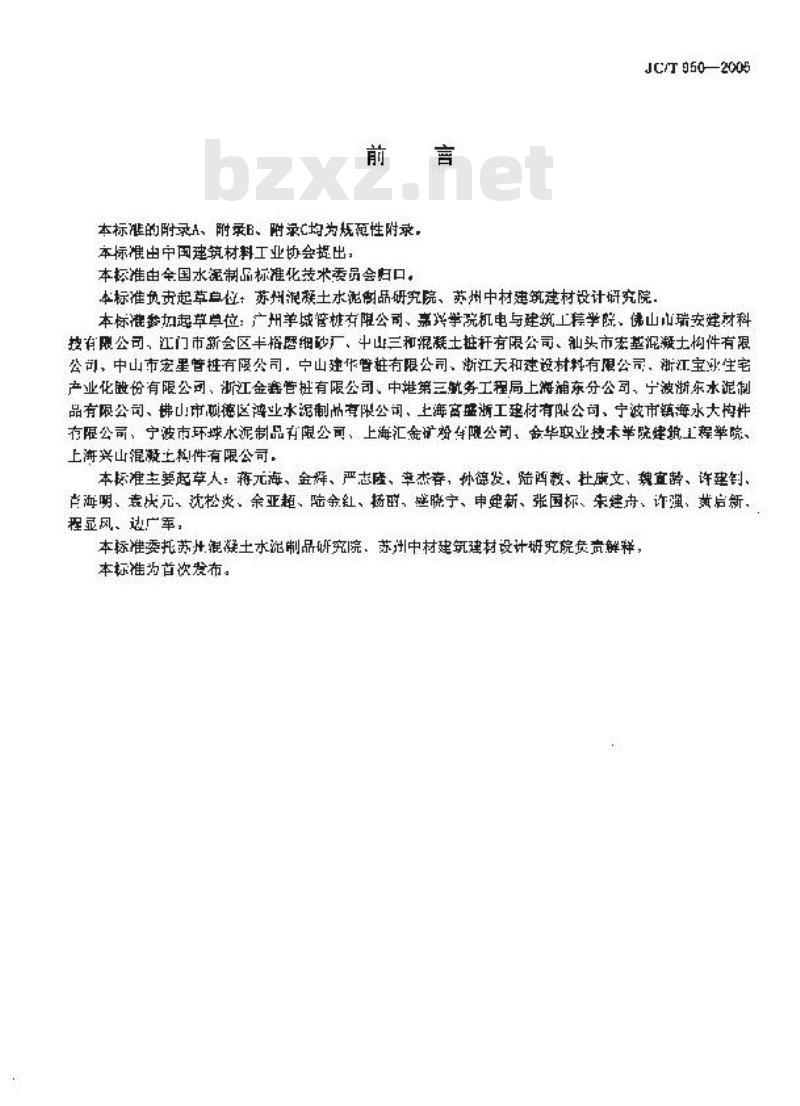

本标准的附录、附录B、附录亡均为规性附录。本标准出中国建筑材料工业协会据出，本探准由全国水混制品标准化技术秀员会归口。JC/T$50—2005
本标准负责起草自位：苏州混凝土水滤制品研究院、苏州中材建筑建材设计研究院，本标准整加起草尊位：广州羊城管桩有限公司、嘉兴学院机电与建筑工接学院、佛山山瑞安建材科控有限公司，江门市新会区半裕唇细砂厂、中山三和混凝士桩杆有限公司、汕头市宏基混凝士构件有限公司、中山市宏里管桩有限公司，宁山建作管桩有限公司、断江天和建设村料有限公司，浙江宝业生宅产业化股份有限公司、江金凝管拼有限公司、中港第三就务工程局上海浦东分公司、宁波浙东水混制品有限公司、佛山市硕德区鸿业水泥制品有限公司、土海富盛浙工建材有限公司、宁波市镇海水大构性限公司、宁被市环球水泥制品有限公司、上海汇金矿龄年限公司、金华职业按未举院建筑工程举院、上海兴山混凝上构件有限公司，本房准主要起草人：蒋元海、金舜、严志座、章杰春，孙德发，陆西教、杜康文、魏宜龄、许建钊、卢海明、袁洗元、沈松炎、余亚麺、陆金缸、桥时、继晓宁、申建新、张国标、未建寿、许弹、黄启新、程显风、逊广军，
本标准委托苏州混凝土水泥制品研究院：苏计中材建筑建材设计研究院负责解释，本标准为首次发布。
JC/T 950--2005

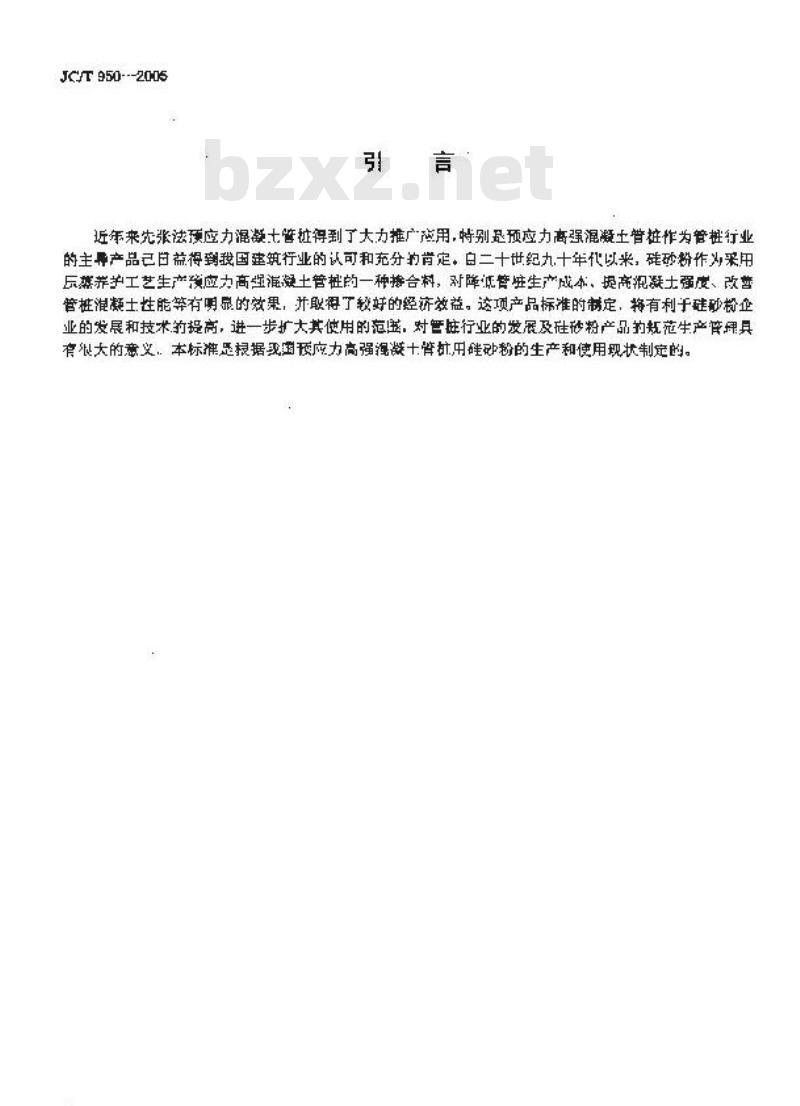

近年来先张法预应力混凝七管桩得到了大力推广离用，特别忍预应力高强混凝土管桩作为管桩行业的主寻产品己日益得到我国建筑行业的认可和充分的肯定，白二十世纪九十年代以来，硅砂粉作为采用反蒸养护工艺生产预应力高望混凝土管的一种搭合料，对降低管堆生产成本、提高泥凝士强度、改营管桩准凝士性能等有明显的效果，并取得了较好的经济效益。这项产品标准的带定，将有利于硅砂树企业的发展和技术提高，进一步扩大其使用的范函，对管行业的发展及硅砂粉产品的规范生产管理具根大的意义。本标准是根据或国预应力高强混滋十管材用硅动粉的生产和使用现状制定的。1范围

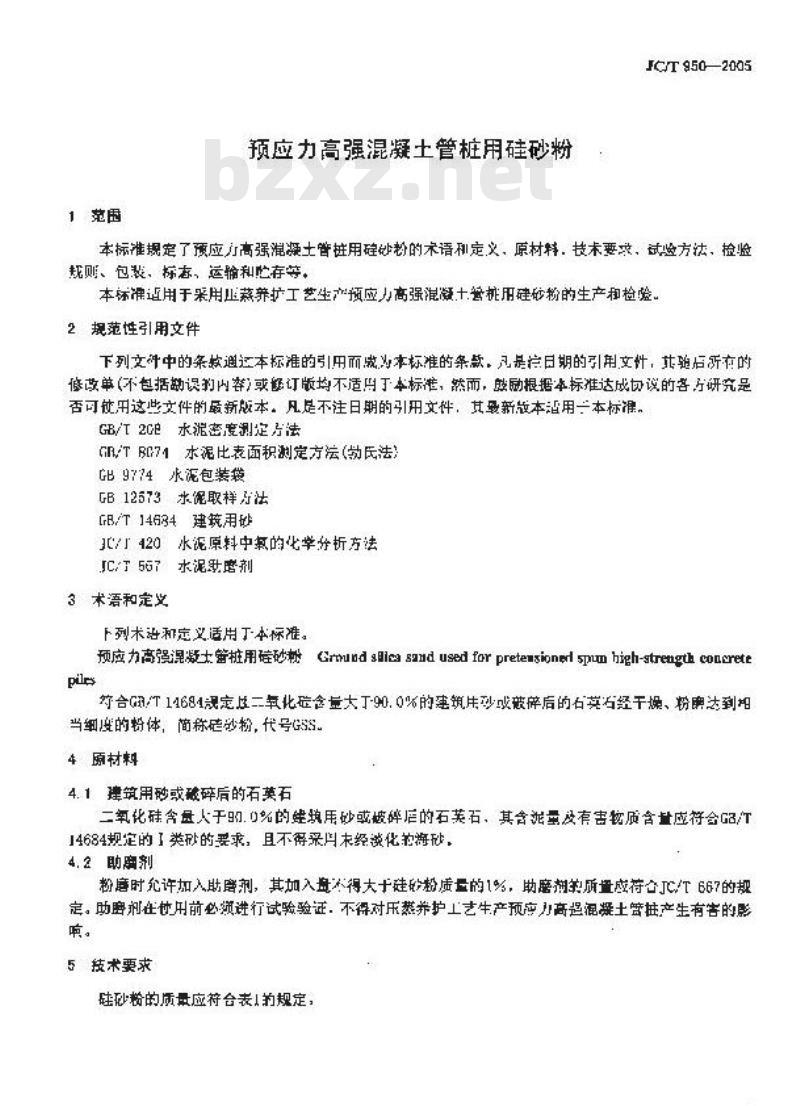

预应力高强混土管桩用硅砂粉
JC/T950—2005
本标准规定了预应力高强混燥土管桩用硅处粉的术语和定义，原材料，技未要变，试险方法，检监规则、包装、标态，运输和险存等。本标准适用于采用正落养扩工艺生产预应力高强混凝十管桃用硅砂粉的生产和检验。2规范性引用文件
下列文件中的条款避近本标准的引用而就为本标准的条款，是完日期的引用文性，并驴点所在的修改单（不包括缺误的内寄）或急订版均不适用工本标准，而，励根据车标准达成切议的各行研究品否可放用这些文件的最新版本。凡是不注目期的引用文件，其聚新版本消用一本标准，GB/T2CB水泥密度测定方法
GR/TBC71水混比表面积测定方法（勃氏法)GB9774水混包装袋
GB12573水混取样法
GB/T14634建筑用础
水泥原料中氧的化学分析方法
JC/T567水泥磨剂
3术语和定文
下到术沿和定文适用工本标准。预应力高强湿激凝士管桩用硅砂粉Grundsllcasandusedforpreteusionelspumhigh-strengthconretepiles
合G门11681混定片二氧化硅含量大丁-90.0%的建筑片砂或被碎后的石英石经干燥、粉奥达到相当细度的粉体，简称陪沙粉，代号4原材料
4.1建筑用砂或磁碎后的石英石
二氧化硅舍量人于的.0%的蛙填用砂或被碑尼的石芙石，其含泥量及有害物质含量应符合品门14684规定的「类砂的要求，且不得采月末经说化范海砂，4.2助腐剂
粉磨时允许加入助磨剂，其加入盘不得大十硅粉的1%，助磨剂关所量应符含JC/T667的规定。助剂在协用前必频进行试验验证，不得对压慈养护工去生产预应力高超混凝土管产生有告的影啦。
5技术要求

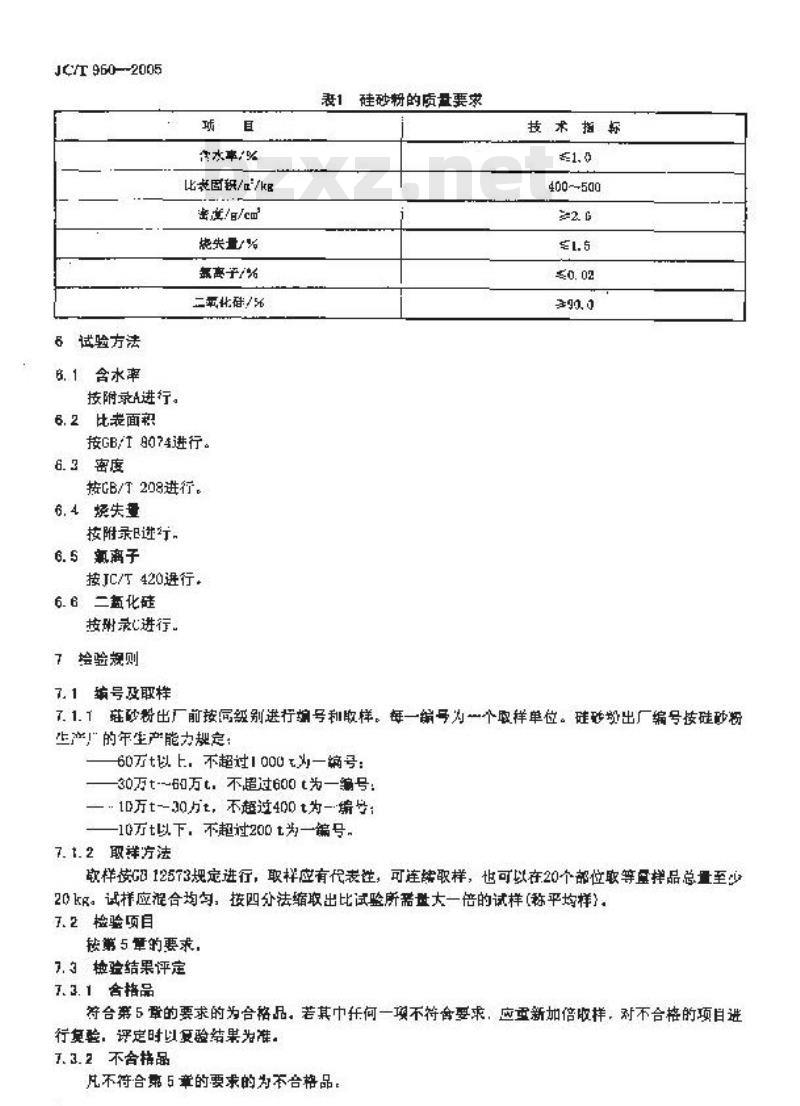

硅砂粉的质量应符合表1的规定，JC/T960—-2005
6试验方法
6.1含水率
按附录A进行。
6.2比表面积
含水率/%
比表固积/n/kB
密度/g/cm
烧失量/%
高子/%
二菜此碎/56
按GB/的74进行。
6.3密度
按GB/T208进行。
6.4烧失量
按附录B进行，
6.5郭离子
按JC/T420进行，
6. 6二氢化硅
按谢录心进行。
了绘验规则
7.1编号及取样
硅砂粉的质盘要求
技术指软
400~-500
了.1.1砂粉出厂前按同级别进行编号和取样。每一编号为一个取样单位。硅砂龄出厂编号按硅砂粉生产的年生产能力规定：
60万以，不超过1000一编号：
30万t-60万，不超过600t为一编号：.10万t--30万t，不超过400t为—端号：10万以下，不起过200t一篇号，7.t.2取祥方法
款样G日12573规定进行，取样应有代表性，可连续取样，也可以在20个部位取等样品总量至心20kR。试样应昶合均匀，按四外法缩取出比试验所蒂盘大一倍的试样(称平均样)。7. 2检验项目
按第 5 章的要求,
7.3被验结果评定
7. 3. 1含格品
符合案5聋的要求的为合格品，若其中狂何一项不符食要求，应重新加倍收样，对不合格的项目进行复验，评定时以复验结果为谁。了.3.2不合品
片不符合第5章的要求的为不合格品。2
7. 3. 3 试验报告
JC/T 950—2005
生产厂应在硅砂粉发出网时需发试验报告，试验报告内容除应包括本标准规定的各项技术要求及试验缅票外，还应包括下例内穿：a)厂名和编号;
b）试验报青综号及石期
心）硅砂的数量。
7.4交货与验收
了.4.1供货方应保证硅砂粉的品承符合第6年的要求。7.4.2变货时硅砂粉的质量验收叫捕取实物试样以其检验果为依据，也可以生产\同编号硅砂粉的检验报告为微据，采用何种方法验改由买卖双方商定，并在合同或协议中注明。8包装、标志，运输与胜存
8.1包装
硅砂粉可以袋装或散装。袋装每袋净距50kg，且不得小于标志质量的%：随机抽脱20袋，总质量不得少于1000ks，其它包装形式由需双方协商确定，硅砂粉包装应符合GB9774的规定，8.2标志
包装装上应消楚标明：产品名称，代号、重量、企业名称、出厂编号、本标准号及生产年、月、日，散装时应提交与袋裁标志相同内容的卡片，8.3运输与贮存
硅砂粉在运箍与储再时不得受潮和促人浓物。JC/T 9502005
A.1范围
附录A
（规范性附量）
硅砂粉含水率的定
本附录规定了硅砂粉會水案的测定方法。A.2方法原理
在105亡～110℃的尴温下将硅砂粉的附者水劳干，从而测定硅感粉的含水量，A. 3试验步
用分折天平（称量200g，感量0.1g）准确称5砖砂粉试样（m），置丁巴知质量的荒均竭（mm）中，放入105七～110亡的宣温垫制的烘于箱中烘2h，取出措圾置于干燥器中冷却至室温，球堂（m）。A.4结显计票bzxZ.net
硅砂份的含水罩按式(A.1)计算、试验结果特确到0.1阶，W= m-(mz-m)x100
式中：
球一硅砂粉的含水蜜，单位为百分数（%)：一瓷增端的质量，单位为克（R)：—烘干前试样的质量，单位为克(s)：mi2—-张干后试择的质及瓷讨涡的质录，单位为克(g)。.-(A 1)
B.1范圈
（规范性阴录）
硅砂粉烧失量的测定
本附录规定了硅沙粉烯失量的定方法。B.2试验步藓
JCT950—2005
B.2.1将钳过璃罩于商温炉中，在950℃的温度下灼烧1h，箱冷后置于干燥器中分折天平（称量201g感量0.1g)量，反复的慌，直至恒更(m)。8.2.2准确款在105它~110烘于过（方法见人3)的试样约！g（m2），放入它均烧至起盘铂霜中，在930它～c的温度下灼虑45i。B.2.3取出铂蜗置于十燥器中沙却至宣温（的0min)，称萤，反复灼烧，直至恒重(血2)。B. 3结果计算
硅砂梭的烧完按式(B.1)计算，试验结巢精到.1%。L= mal-(ma -mml)x100
式中：
L硅砂粉的烧失量，单位为百分教（%）1mzg铲堆埚的,质量，单位为克(g);m—试非的顾量，单位为克(g):
mu——灼究后试推及铂塌的质查，单位为克(s)；（81)
JC/E 950—2005
C. 1标准试剂
善氟酸；浓度40%。
疏醛：95%~98%
附录G
（规范性附景）
硅砂粉二氧化硅含量的测定
在分折定用体积比表示试剂痛阐程度，例如，筛融(t·1)表示：1份体积的浓硫酸与1份体积的水相混鲁。
0.2分析步骤
C.2.1用分折天平（称量200g：感量0.1mg)准确称硅砂粉约1g(ma），置丁单中，仓950℃～1000℃的温度下灼烧至浪重(方法见日.2)，称量(m)。C.2.2将埚中的试样用少量蒸镭水润湿，加入4～与滴硫醛（1+1)及5m~7㎡L氢氟酸，置于通风握内的息热板或电炉上，使之低温切热蒸发至干，取下后冷却。0.2.3再加2~-3滴酰酸(1-1]及3mL--4mL氢氟酸，继续加热蒸发至干，然后升高温度，金S0:白烟完全逸尽。
C.2.4将铂措塌置于高温炉中，在900C的溢度下灼烧30min，取出钳措辆置下干烯器中冷却至室温，探盘，反等均烧一
量，直至恒重[亚)。
注：试验后一般来用华硫酸钾清洗铂划姆，C. 3 结果计算
硅砂粉的一氧化础含量接式(C.1)计算，试验站架精确到向.1%。S=mz-mu ×100
武中·
硅砂粉的二氧化硅含量，单位为百分数(%)试样的量，单位为克（g）：
如烧后末经氢氟酸处理的试样及铂埚的质量，单位为克（&)：一用氢氟酸处理并经灼烧后戏渣及铂的质量、单位为克(g)。(c. 1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
