【建筑材料行业标准(JC)】 混凝土和钢筋混凝土排水管用橡胶密封圈

ICS 91.120.30
备案号：152162005
中华人民共和国建材行业标
JC/T 946—2005
混凝土和钢筋混凝土排水管用橡胶密封圈Rubber gasket ring of concrete and reinforce concrete sewer pipes2005-02-14 发布
2005-7-门1实放

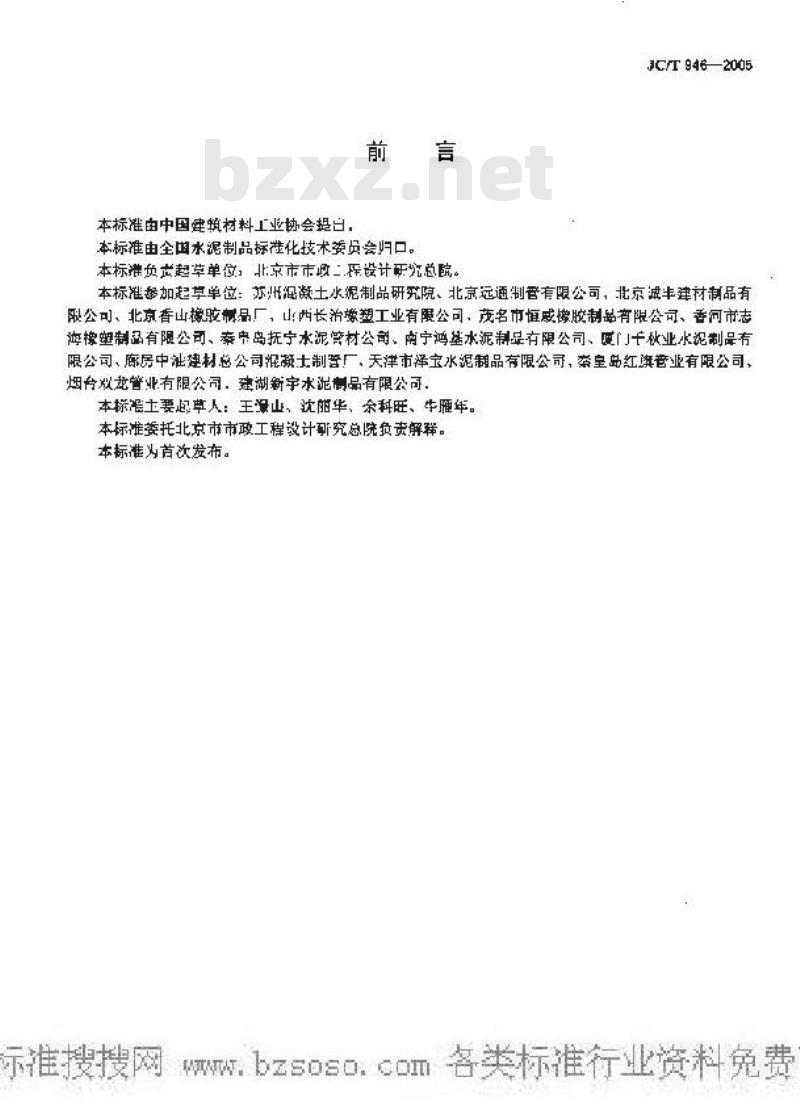

示准搜搜网各类标准行业资料免费本标由中国建筑材料工业协会提日，前言
本标准由全国水混制品标崔化技术委员会归口。本标准负超草单位，北京市市收：程设计究总院。3C/T 946—2005
本标准参加起草单位：苏州混凝土水泥制品研究院、北京远通制管有限公可，北京减丰建材制品有限公可、北京香山橡胶制品厂，山西长治嫁塑工业有限公司、茂名市恒威橡胶制品有限公司、香河市志海橡塑制品有限公司、秦中岛抚宁水泥管材公司、肉宁鸿基水泥制品有限公司、厦门十伙业水泥制品有限公司、廊房中油建材总公司泥凝士制管厂，天洋市泽宝水泥制品有限公司，奔皇岛红旗管业有限公司，烟台双龙管业有限公司，建湖新宇水泥制品有限公司，本标混土要起草人：王滑山、沈崩华、余科旺、牛陋年。本际准委托北京市市政工程设计列究总院负支解群。本标准为首次发布。

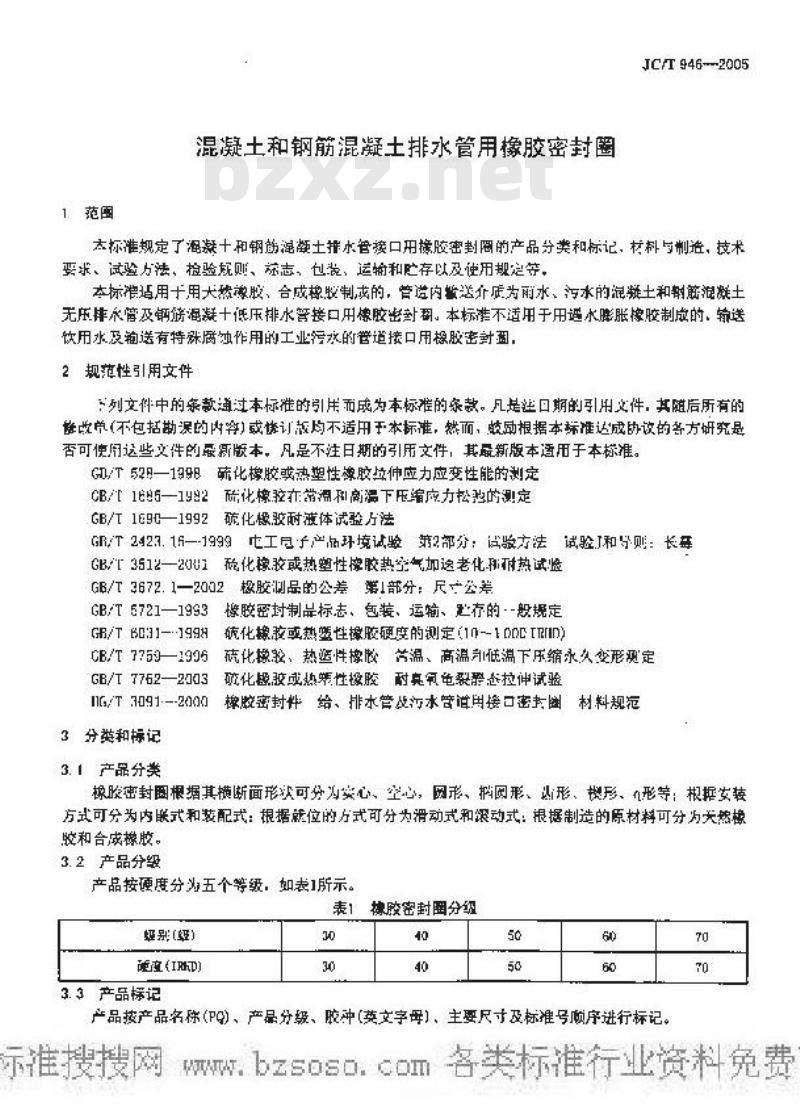

各类标准行业资料免费1范国
混凝土和钢筋混凝士排水管用橡胶密封圈JC/T946--2005
太标准规定了混凝十和钢筋混额土指水管接口用檬胶密割圈的产品分类和标记，材料与制造，技术要求、试验方法，检验就则、添志，包装、运输和险存以及使用规定等，本标增适用十用大然源胶、合成橡胶制求的，管造内暂送介质为丽水、污水的混凝土和翻筋混凝土无压永管及钢筛漏凝十低压排水管接口用像胶出封图，本标准不适用于用道水胀橡胶制成的，输送饮用水及狗诺有特迷腐种作用的工业污求的管道接口用橡股密封司，2规范性引用文件
列文件中的象款通过本标准的引用而成为本标准的象款。凡是法日期的引用文件，其随后所有的替收单（不包括劫误的内穿)或快计版均不适用于本标准，然而，歧励根据本标准达成的议的各方研究是否可使问这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准。GD/T52日一199B硫化橡胶或热塑性像胶垃伸应力应变性能的测定能1一192化模控充常温和商下压编应力松的测定GB/T1690—1992硫化像胶耐液体试验厅法GB/T2423.16—-1999工尺子产品环境试验第2部分：试验方法试验J和导则：长码GB/T3512—20U1磁化橡胶或热塑性橡胶热空气加逸老化利耐热试临GB/T3672.1—2002极胶制品的公差第1部分：尺广公差GB/T6721一1993橡胶密过制品标志、包装、运箱、匙存的--般规定GB/T 6031-·1998H
硫化橡或热鉴性橡胶硬度的测定（1-100CTRID）硫化橡较、热蓝性橡胶答温、高温剂低温下压缩永久变形定CB/T 77591996
GB/T 7762—2003
硫化趣胶或热筛性橡胶耐点氧免裂态拉伸试验I1G/T091---20)橡胶密封件给、排水管及污水管道用接口密菌材料规范3分类和标记
3.1产品分类
橡胶密封圈根据其模断面形状可分为实心、空心，网形、形、必形、模形、几形等：根据安装方式可分为内联式和装配式：根据就位的方式可分为滑动式和深动式：根据制造的原材料可分为关然胶和合成橡胶。
3.2产品分级
产品按硬度分为五个等级，如表1所示。表1橡胶密封分级
随（IRD）
3.3产品标记
产品按产品名称（PQ)、产品分级、胶冲（英文字母)、主要尺寸及标准号顺序进行标记。70
图W各类标准行业资料免费JCT 946··-2005

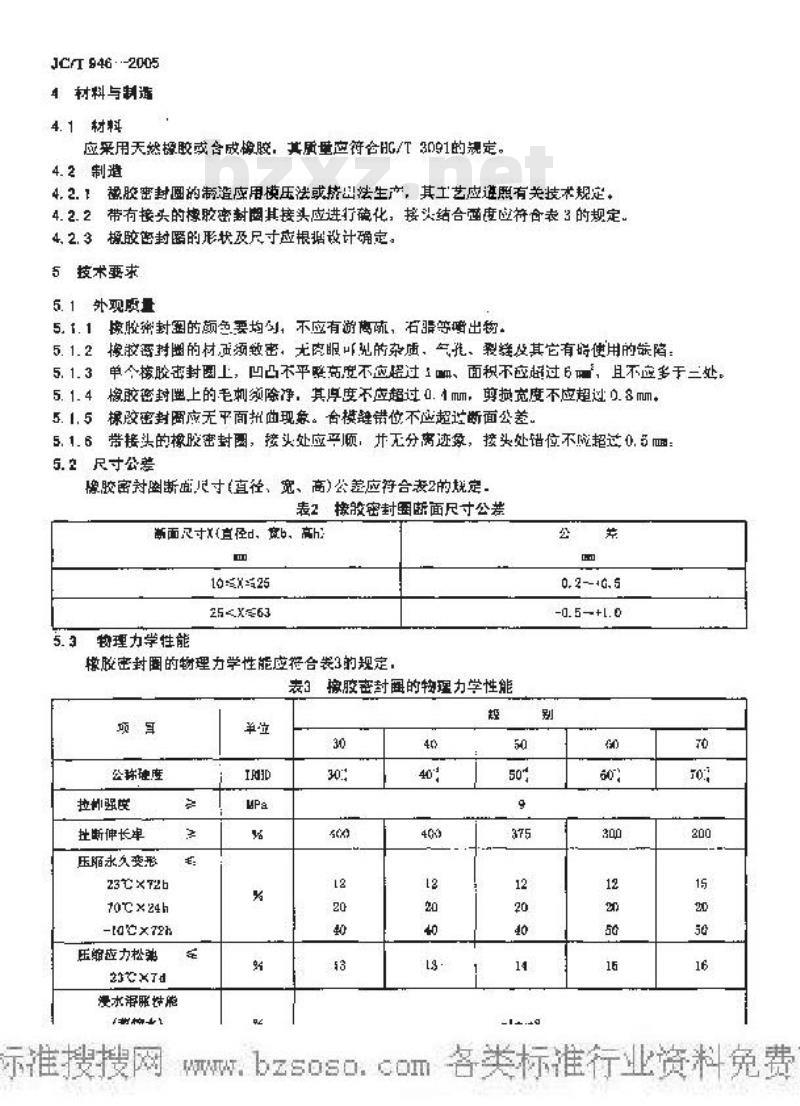

4材料与制循
4.1材料
应采用天然橡胶或合成橡胶，其质量应符合HG/T3091的规定。4. 2制造
4.2.1趣胶密封圆的制造应用模压法或挤出法生产，其工艺应避熙有关技术规定。4.2.2带有接头的橡胶密封圈其接头应进行蕊化，接头结合度应符合表3的规定。4.2.3概胶密封匿的形状及尺寸应根据设计确定。5技术要求
5.1外现质量
镜胶奔封图的颜色要均匀，不应有游离随，石暗等出物，5. t. 1
5.1.2橡胶需封圈的材,重须效密，无虑眼的杂重，气托、验鞋及其它有好使用的嵌陷5.1.3单个核胶密封圆上，凹凸不平赔高度不应提过1m、面积不应超过6，且不应多于三处橡胶密封函上的毛刺须除净，其厚度不应超过0.1mm，剪损克度不应超过0.名mm。5. 1.4
5.1.5标改密封圈应无平面扭曲现象。合模链错位不应超断面公差。5.1.6带接头的橡胶密封，接头处应乎顾，并无分离迹象，接头处错位不庞超过0.5！5.2尺寸公差
橡胶密对幽断面尺寸（直径、宽、高）公差应符合表2的规定表2胶密封圈断面尺寸公差
断面尺寸x（直径d、宽b，高h
物理力学性能
惨胶密封圈的物理力学性能应合装3的规定，豫胶密封阐的物理力学性能
公称硬度
拉抑强
牡断律长单
压永久变形
23×726
70x24h
压缩应力松粥
漫水滑服性胎
0. 2 -1G, 5
-0. 5 -+1. 0
准搜搜网

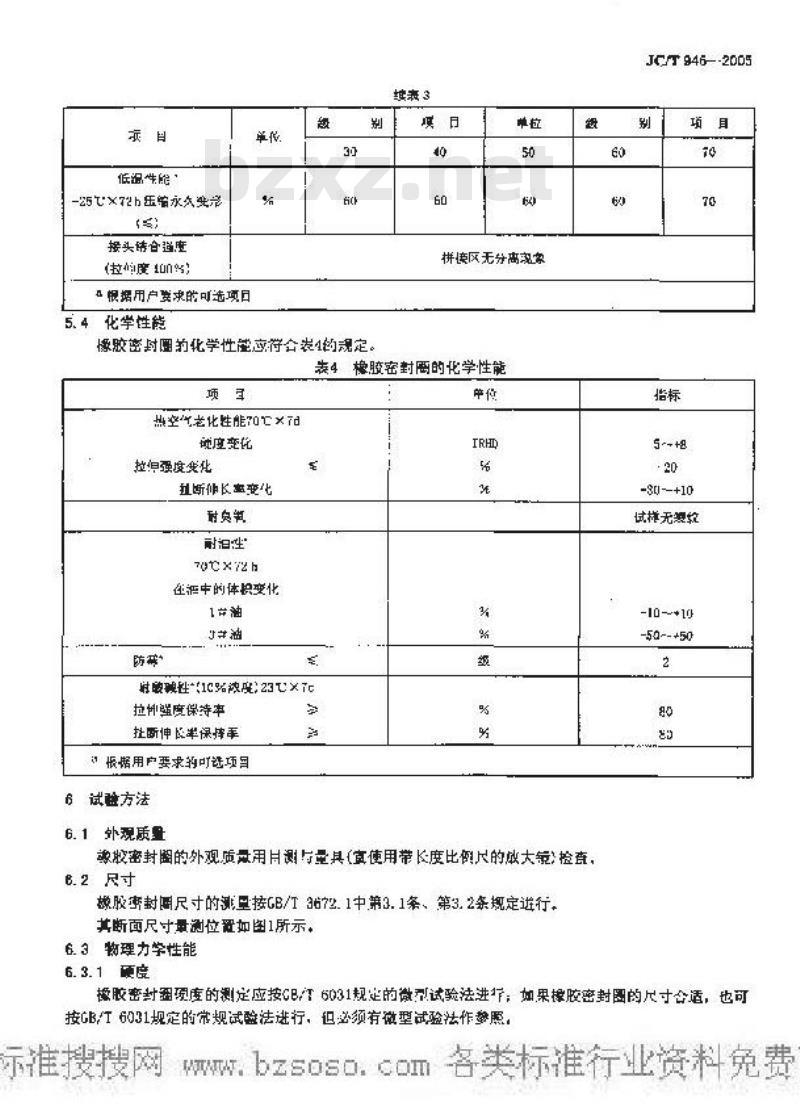

周W.各类标准行业资料免费低温性能，
-25T×72h压缩永久洗元
接头铸合强度
（拉度）
根据用户尊求的可选项日
化学性能
橡胶密封的化学性能应荐合表1的观定，续表3
拼度区无分高现家
表4橡胶密封商的化学性能
热整气老化性能70×
诞度变化
拉但强度化
断作长变化
耐负氧
耐泪唑
70x72h
在活中的体损变化
时敏性1C%浓度，23×T℃
拉师盟度保持率
扯断伸长率保持车
1根据用户要求的叮选项国
试避方法
6.1外观质量
蒙将密封圈的外观质量用月测与量具（真使用带长度比例尺的必大氛捡查，8. 2 尺寸
概股率封圖尺寸的测罩按接GB/T3672.1中第3.1条、第3.2条规定进行，其断面尺寸量测位置如图1所示。6. 3物理力学性能
6. 3. 1硬度bzxz.net
JC/T 946--2005
5 --+8
-3]-+10
试样无规较
-10~+10
-50~+50
摄胶密封图现座的测定应按CB/门6031规定的微型试验法进行，如果橡胶密封图的尺寸含适，也可按GB/6031规定的常规试验法进行，但必须有微型试验法作参照。网各类标准行业资料免费示准搜搜网
JC/T946—2005
直径：
6.3.2接神强和禁断伸长率
密1断面尺寸量测位置
赖胶密封两的拉伸强度和捷断伸长率的测定应按CB/T528规定的方法进行，采用1、2、3或4型唑铃塑试样，宜优先采用2型试样，6.3.3压缩永久变形
摄胶密封圈的压缩水久变形的测定应按GB/T77T59规定的方法进行，当要求测定温度为23℃及70℃时采用B型试样，当要求测定温度为-10℃时采用B型试样，并要求30min士3min复原时问。其试验条件分别为三种情况：温度23℃、时间72h；温度70℃，时间24h及温度-10℃、时间72。6.3.4压缩应力松弹
橡胶密封圈的法缩应力松弛的测定应按GB/T1685规定的方法A进行。其试验条为温度23七，时间7d。
6.3.5漫水溶服性能
接胶些封圈的没水溶胀性能的测定应按GB/T1690规定的方法进行，所用的液体为蒸瑶水。其试验条件火温度70芒、时间了
6.3. 6低温性能
橡胶密封图的低温性能的测定应按GR/T7759规定的方法进行，采用B型试详并要求30min土3mim短原时间。其试验条件为温度-25℃、时间72勺。6.3.了接头结合强度
橡胶密封圈的接头结合驱度试验可往密封圈本身上进行，也可以在有接头的200mm长的试样工进行（接头位于试样中心处)。
在距接头两侧各50=处做两个测录标志，并以8.3mm/s±0.8mm/s的速率将密封图或试样拉伸，直到两标志[回的停长率达到100%，保持1min，并在谚拉伸率状态下，在未经放大的$-件下检查密封或试样。
日.4化学性能
6.4.1热空气老化性能
搬胶密封圈热空气.老化性能的测定应按CB/T3512规定的方法进行。其试验条件灼温度7、时间7d。其中硬度变化按GB/6031规定的方法试验，拉伸强度变化改技断伸长率变化按CB门528规定的方法读险，
.各类标准行业资料免费臭氧浓度（体板分数为10\)：50士5：温度：40℃±2℃：
预拉时间：72h；
-暴联时间48h：
预拉价率：203±2%
相对显度：55%±10%，
6.4.3耐油性
JCT948—2005
橡腔密封翻耐油性能的测定应按GB/T1690规定的方法进行。其试验条件为温变70它、时间72h。6.4.4防
橡胶密封图防需性能的试验应B/T2423.16的规定进行。6.4.5耐酸碱性
橡胶密到图耐酸减性能的测定应按GB/1B90规定的方法进行。其试验条件灯温23么、时间7d。7捡验规则
7.1捡验分类
产品检验分出！检验和型式盗验。7.2出厂检验
7.2.1出厂检验项日：外观质量、尺寸公差，硬度、接头结合业度，7.2. 2批量
出相同配方、相同成型工艺、相同规落的橡胶密封图，数盘等丁或小于5叫件为一检查批。7.2.3抽样
的观质量及心寸公差件检验，并从外观质量及尺寸公差合格的密封圈中随机抽收三件样本进行接头结合鸡度及僵度检验。
7. 2. 4评定
括抽取的三件样本全部合格，则判该批合格：若三作样本中有二件或三件不合格则判该批不合落著三片样本中存一件不合格，则再随机抽取三件样木复检，如全部合格则判该批合格，如仍有一件，二或三作不合格则判该指不合格，7.2.5外观顾量不合格者，对缺陷可经替补，次达到合格仍作为合格。7.26抽样时心，可在批的能成过累中或以后7.3型式检验
7.3.1检验策件
趟有下列情况之一时，应进行型式检验：a)新产品或老产品转产试制定型鉴定：b）正式教产后，如产品结构，材料，制造工艺或设备有较大改变，可能影响产品性能时c)正常生产时，每年进行一次：d)产品停产半年以上又恢复生产时：独厂检验与最近一次塑式捡验有我大差异时)国东质量监督机构提山检验要求时，7.3.2验项目
外观质盘，尺公差、物理力学性能及化学性能。7.3.3抽样
外观质量及尺寸公差课伴格险，书从外所日及尺计公考合均的审封园中随抽即一件堆本讲行准书
图各类标准行业资料免费JT948—200s
若抽取的三件样本全挪合格，则判合格：若三件样本中有一件或三件不合格，则判不合格：若三件样本中有一件不食格，则再陷机抽取三件样本复检，如全部合格则判会格，如仍有一件、二件或三件不合格则判不合格。
B标志、包裘、运输和验存
8.1标志
8.1..1出厂合格证
产品出厂应有合格证书，其内容应标明：厂名：厂证、产品标记、效量、制造年月、检验签聋。8.1.2包装标志
在产品包装上应注明：厂名、合格证书编号、产品标记、数量、制造年月。8.2包装
极胶密封围应有卵料包装，必要时根据用产需要采用塑料整和纸（木)粘(编织范)双层包8.3运输
橡胶密封阻在运输过程中、应防止阳光直射、雨雪淋婆、严禁与油脂类、酸碱类，化学药品及其它对橡胶有客的数质相接恕，
兼卸时应避免橡胶密封圆的外包装因挤压、碰摘被损师。8.4荐
橡胶密封图的贮存应按GB/721规定的方法执行。9您用规定
9.1在恒用橡胶密封图时，从打开包装直至安装就位，虑始终保持消洁，9.2不得安装使用硬的橡胶密封图，妇在5℃以下存放时，在快用满应将其开温至15℃～25它不少于24h。
9.3橡胶密封的安装就位应该保持其正确位置，不得扭曲，并保护橡腔密封网不受机撼损坏，9.4管道安装时，对滑动胶匾及管口的相对滑动部位应途刷对模胶材质无不良反应的润滑剂。各类标准行业资料免费
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
