【建筑材料行业标准(JC)】 玻璃纤维增强水泥(GRC)装饰制品

IC$ 91.100.4C
备号，14587—2004

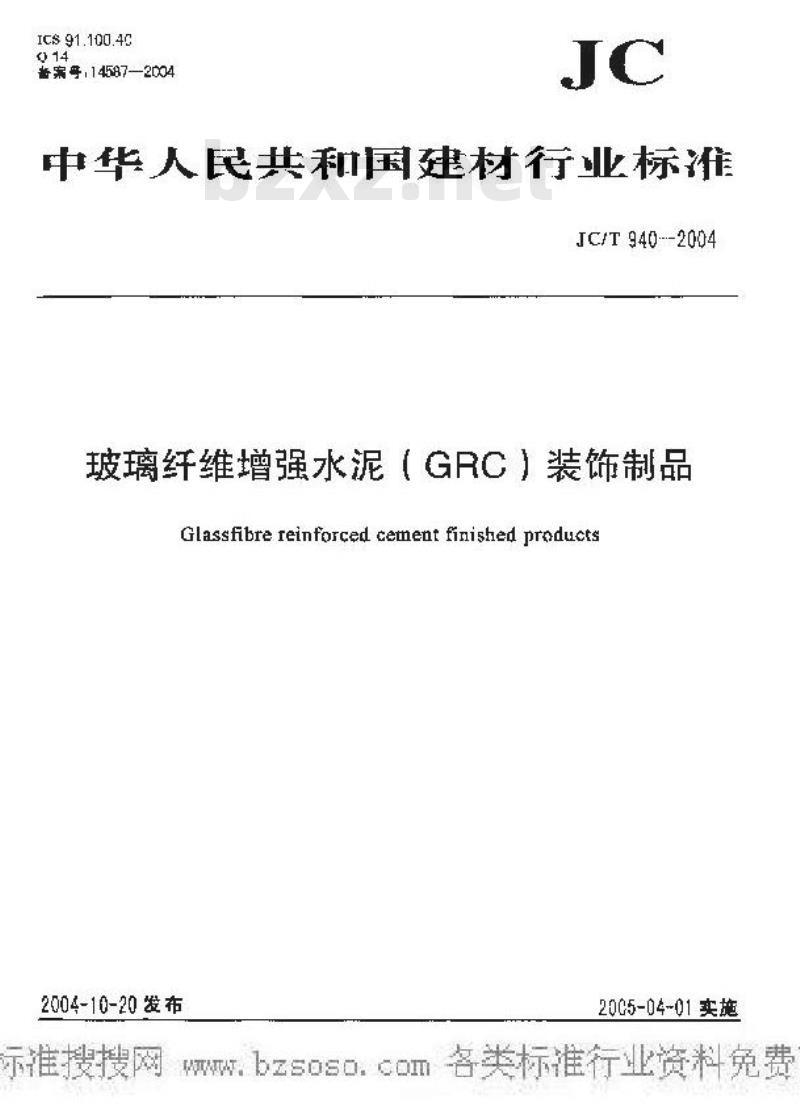

中华人民共和国建材行业标
JC/T 940---2004
玻璃纤维增强水泥（GRC）装饰制品Glassfibre reinforced cement finished products2004-10-20发布
20C5-04-01实施
示准搜搜网各类标准行业资料免费前言
JCT940—2C04

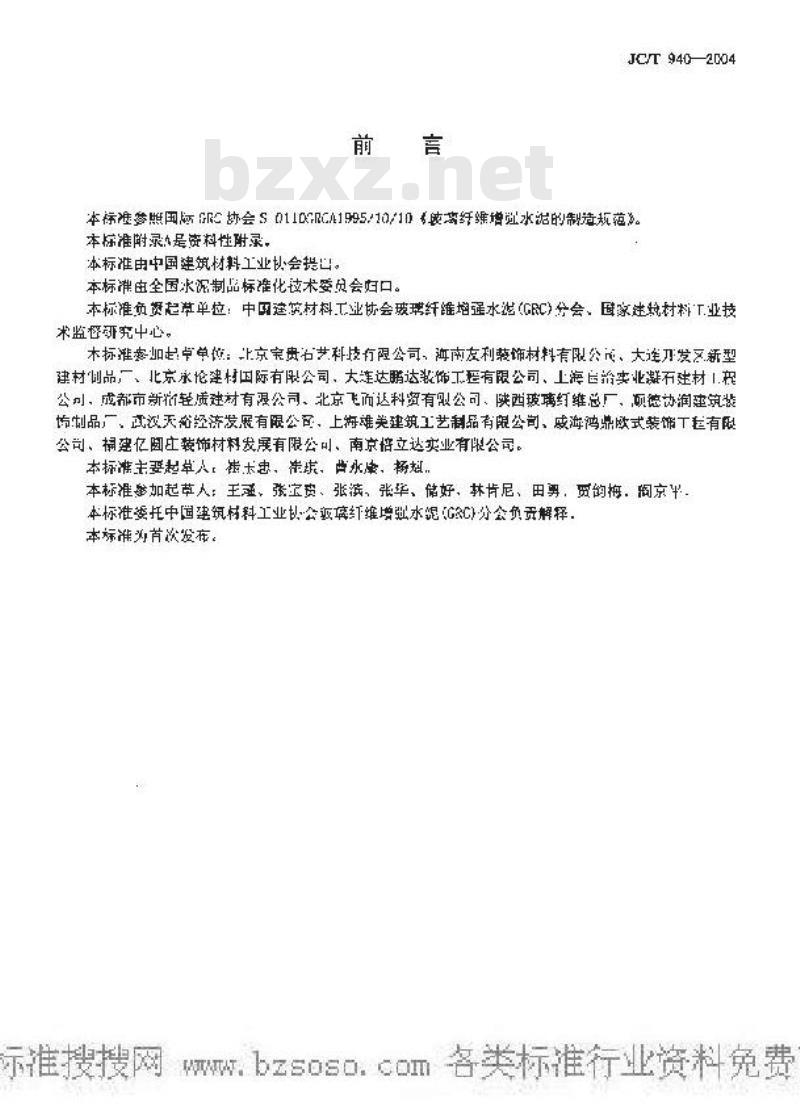

本标准参照国标协会S0110RCA1995/10/10敏离纤维增置水活的制造瓶范》本标准附录是资料性附录，
本标准由中国建筑材料工业协会提凹。本标准由全国水泥制品标准化技术委员会归口。本标准负资起草单拉：中连筑材料.工业协会玻瑞纤维增强水范(GRC)分会、国家建染材料T.业技术监研究中心。
木标准加卓单位：北京宝贵名艺科技有限公司、海南友利蒙饰材料有限公市、大连刀发区新型建材制品，一、北京永伦建材国际有限公司，大连达躺达装饰工程有限公司、上海自治实业凝石建材1.程公司，成都市新拓轻质建材有限公司、北京飞而科贸有取公司、陕西玻璃幻维总厂，顺德协润建筑装怖制品厂、武汉天器经济发展有限公百，上海雄关美建筑工艺制品有限公司、成海鸿鼎欧式装饰工起有限公司、桐建亿圆士装饰材料发展有限公叫、南京焙立达实业有限公司。本标准主要起草人，太忠，准求、曲水康，杨翅，本标准参加起草人：王通、张宝安、张演、张华、储好、林肯尼、田勇，贾的梅，阀京半本标准委托中国建筑村科工业划会板璃纤维增独水妮G)分会负贡解释，本标准为次发布。
示准搜搜网各类标准行业资料免费范围

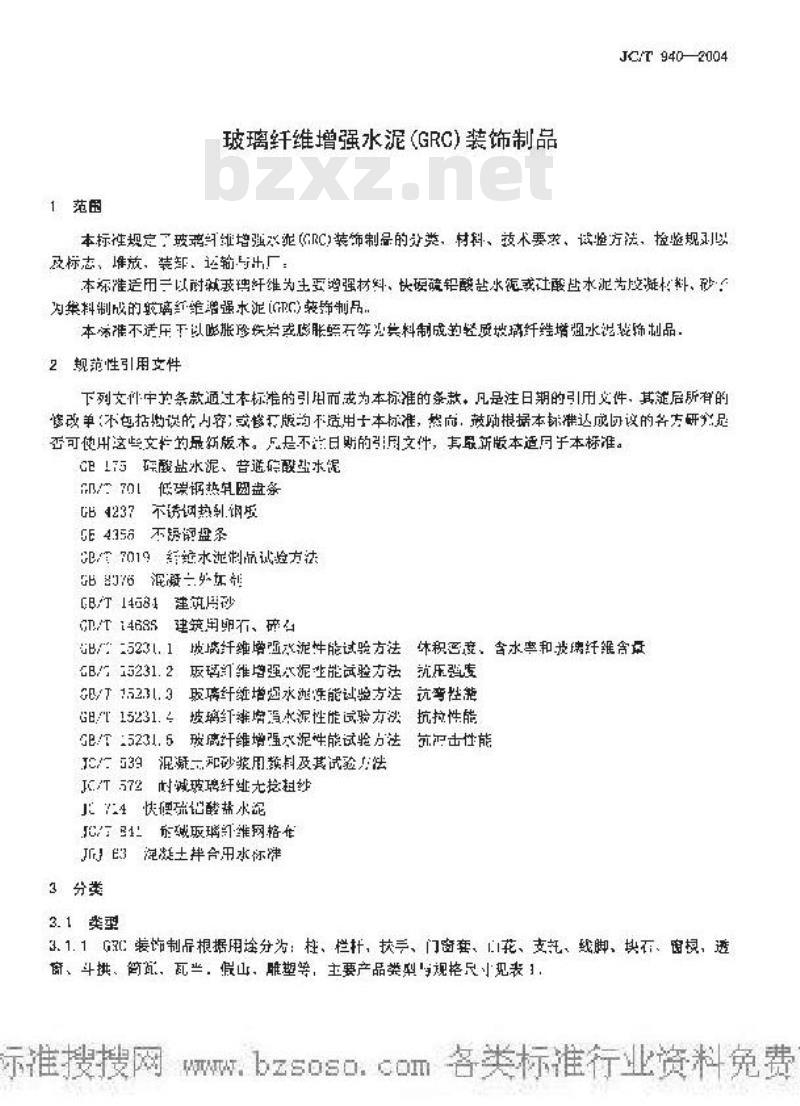

玻璃轩维增强水泥（GRC)装饰制品JC/T940—2004
本标准规定了玻离归维增强X泥(GRC)装饰制是的分类，材科、技术要求、试检方法，检监规列以及标志、堆放、装邹、达与出厂：本标催造用二以耐减戒璃纤维为王要增强材料、快硬硫铝酸盐水或础酸些水泥为皮凝机料、砂为案料制成的皱璃红维增强水泥(GRC)装筛制品.本添准不适压下以嵌胀修疾岩或形胀频石等必典料制成的整质坡璃纤维增组水铭装制品，2规范性引用文件
下列文件中的条款通过本标准的引用而或为本标准的条款。凡是注日期的引用文性，其淀后所有的修改单（不包括误的内容，或替买版的不适用十本标准，然而，鼓助根据本标推达成团议的各方研分品否可使用这些文析的最新版本。是不日的引周文件，其最新版本适同于本标准。CE1碍酸盐水泥、普能酸盐水混
即/701低碳钢热轧图盘条
GB4237不诱钢热乳.询圾
6E4358不锈盘条
/T7019舒绝水流制品试验方法
568376混凝部
CB门14581建筑周砂
GP/T1468S建筑用卵不、碎凸
B/二5231.1披端纤维增弧水泥性能试验方法体积客度、含水率和我离纤维含量B/15231.2璃们维增强长泥生能试验方法抗压弧/T152.3.3取璃纤渐增烟水泄连能试验方法抗弯性能GB/T15231.2披璃纤罐增泵水泥性能试验方泄抗拉性能GB/下5231.5玻离纤维增强水泥性能试验方法抗证击性能/39泥凝一即砂浆用获用及其试验店法JC/T572村减玻聘纤继无挖粗纱
4快硬铝醛热水呢
.C/24！金碱坂璃门维网格作
JE3混凝土拌合用水标滞
3分类
3.1类型
3.1.1G装饰制品根据用途分为：柱、栏托，扶三、门窗套、1I花、支托、线脚、块石、窗概，透窗、斗拱、筒瓦，瓦当，假山，雕等，主要产品类型规格尺小见表1各类标准行业资料免费FCrT 940—2004

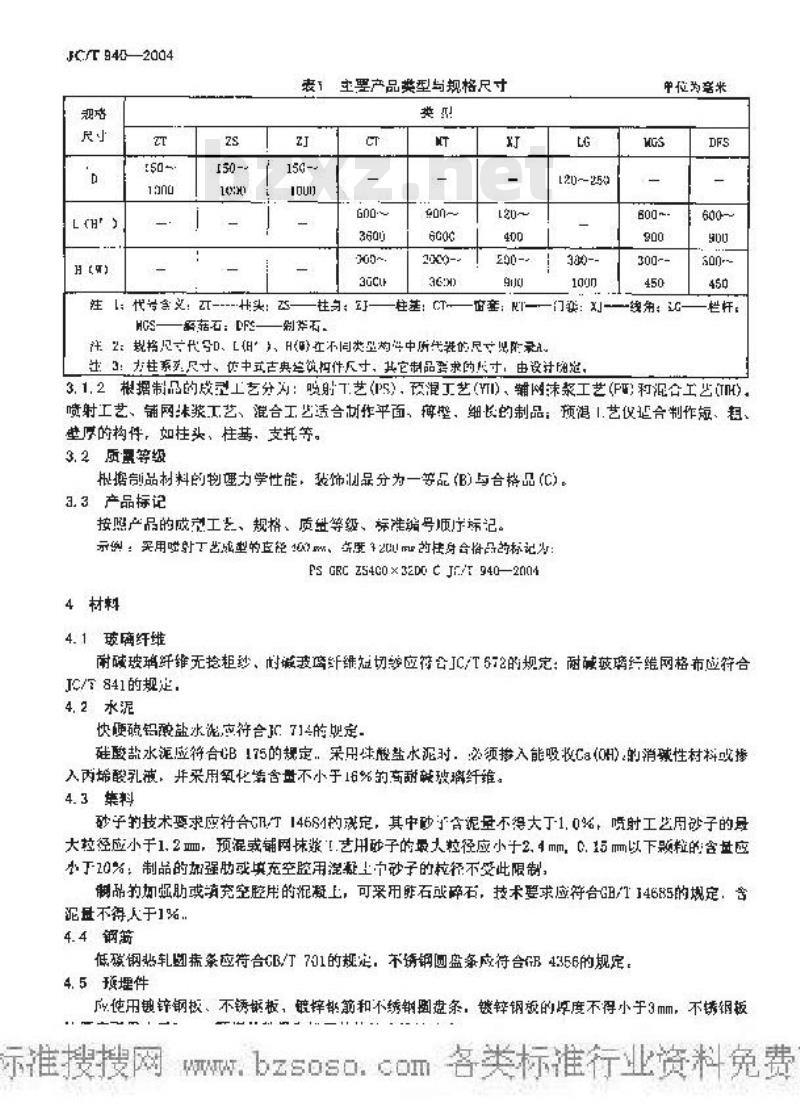

表1主墨产品类型与规格尺寸
注[ 代号会义： 2T----H头： 25-挂身；-
柱差：CT~
宿童：NT
一器五：DFS-
注2：规格尺代D、［(”）、H(在不间类型购件中所代装的尺寸附录tG
120~25
门套：XJ
注：3：方柱系尺寸、体中式古典培筑问件尺寸，其它制品要求的其寸，由设计随定，位为旁米
一线角：1G
栏杆：
3.1.2根制品的放型工艺分为：喷射T.艺（PS）、预混工艺（YT)、辅网沫聚工艺（P）和泥合工艺(TH)喷射工艺、铺网装工艺、混合工些适合划作平面、蒋，细长的制品：预泻1.艺仪近合制作短、租，壁厚的构件，如挂头，住基，支托等。3.2质盟等级
根据剖品材料的物谨力学性能，装饰制品分为一等品B)与合格品(C)。3.3产品标记
按照产品的成刻工主、规格、质盘等级、标准端号师厅标记。示例：买用射了艺成型的直能1m、折压+2WUm持身合格品标记火PS GRC Z54G0 × 32D0 C J/T 940—20044材料
4.1玻瘤纤维
耐碱玻璃纤维无趋矩纱、时诚丧离纤维短切整应符含JC/T672的规定；耐减装璃行继网格布应符合JC/841的规，
4. 2水泥
快便硫铝酸盐水混,应符合了14的职定-硅酸盐水滤应符合GB175的规定：采用性般盐水泥时：必须拨入能吸收Ca(0H)。的消球性材料或摄入丙烯酸乳液，并采用氧化需含盘不小于16%的商甜献玻璃纤维。4.3集料
砂子豹技术要求应符合CF门146S的减定，其中砂汀\含泥量不得大丁1.0%，喷射工艺用砂子的量大拉径应小于1.2血，预混或辅网抹焱.艺用砂子的录最大粒径应小于2.4，C.15以下题粒的：含量应小工20%：制品的架强助或填充空腔用混凝上力砂子的粒径不受此限制，制品的加崛助或清充空腔用的记凝上，可采用脏石或确石，术娶求应符台GB/T14685的规定：含泥盘不得人于1%，
4.4钢筋
低磁钢装轧断条应符合CB/701的规定，不锈钢圆盘争应符合%4356的规定。4. 5 预埋件
y使用锶锌钢极，不锈板，镀梓邦筋和不绣钢粤盘条，镀锌钢极的孕度不得小于3mm，不锈钢板各美标准行业资料免费4.7外加剂
JC/T 940—2004

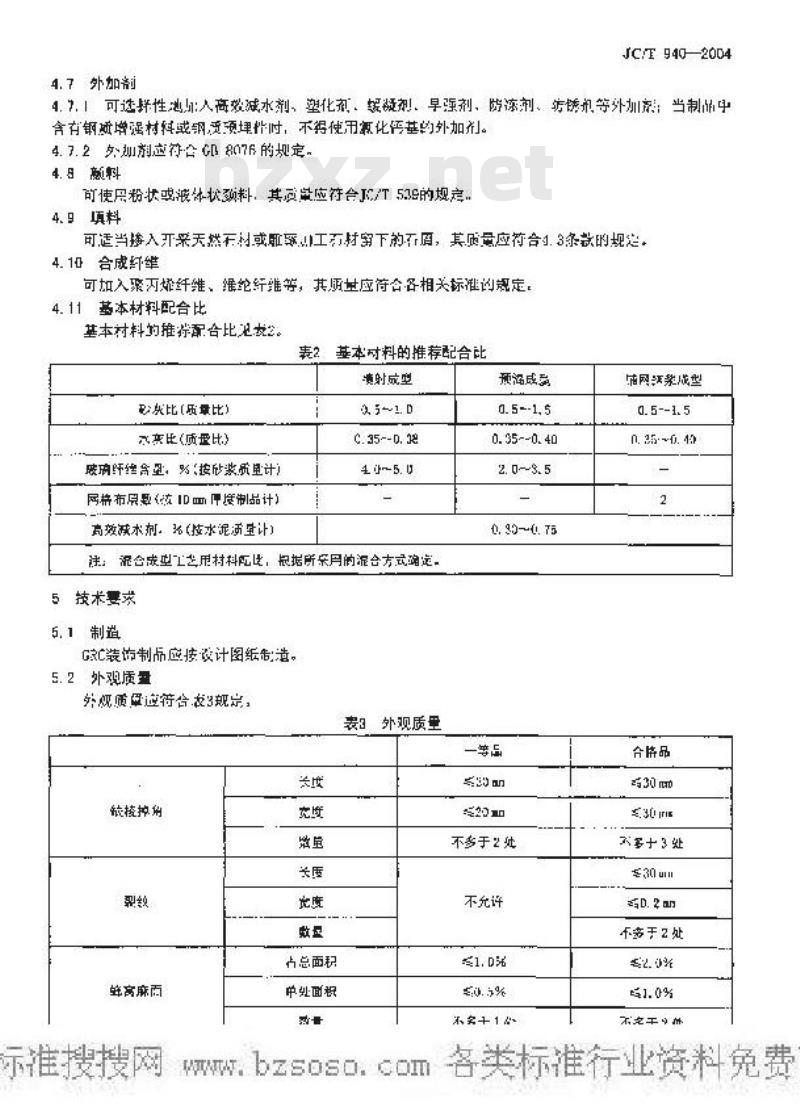

4.7.1可选群性池人高效减水剂，塑化剂，缓凝剂。早强剂，游冻剂、防锈相等外加产：当制低中含有钢效增强村料或钢资须埋性时，不得使用氯化基的外加剂。4.7.2灿剂应符G8017F的规定，
4. 8 敲料
可使用粉状或液体状颈料，其质量应符合JC/T57B的规定4.9填料
可适当静入开采天然不利或耻率！工万材留下的不，其质量应符合1.3条款的规起。4.10合成纤竿
可加入聚丙纤维，维纶纤维等，其历基应符合各相关标准的规定。4.11基本材料配合比
基本材料的推将配合比现支。
表2基本耐料的推荐配合比
遗射成型
配或比(质量比)
烹比(质盘比)
胺病纤丝含望，%(按砂装质重计网格布原数核1D甲度制品计）
高效减水剂，%(技水泥须堂计）0 5~1. D
C. 35--0. 38
注：湿合成型工用村科配比，起据所呆月的泥合方式确定技术要求
5.1制道
G装饰制品应接设计图告造。
5.2外观质量
外规质罩应符合衣3规品
表3外观质量
统棱控角
蜂高麻面
占总面积
单趾面积
预沿成
0. 35~~0.40
2. 0~3. 5
0. 990. 75
一等品
不多于2处
不充许
不多+1
循网架成型
合济品
多十3处
千多于2处
准搜搜网
周W.各类标准行业资料免费JC/T$40——2004
5.3尺寸允许偏差
尺寸充许确差不得超过表4中的规定，产品类型与字级
2T、2J
5.4理力学性线
一特品
合格品
一寻品
合格品
合格品
一季品
合许品
潮理办学炼能应衍合表5规定。
表4 尺寸允许偏装
塑碍力学性能指标
一等品
体积车度，cn
抗压强盘（面外)，PB
抗变板要强度，P
扩拉抵率强度、HPa
抗冲击度，kJa
求串，%
扩冻性，25次
台格品
混工艺
一等品
网装工艺
再品合格品
经25次陈融需环，无层，利落等敏系现单为录
合T艺
-等品
含格品
栏、喷射工书。铺险抹浆工艺，温合工艺道合制件甲面，薄整，维长的制品；预泥丁艺仅通合制作粗，短、壁厚的的件，立杜头、社某、支托等，6试验方法
采用扶硕荒铝酸盐水泥时，试件的龄期成大于3d，采用硅酸站水泥时，试件的龄期应太丁28d。6. 1 外观质量
611每月www.bzxz.net
准搜搜网.各类标准行业资料免费6.1.2方法
测量制品的谢棱掉有、裂，窝麻山等。6.2尺寸储差
6.2.1量显
举尺，登起0~50c0mm，分度值1m；钢点尺，壁程U～300=m，分度值lmm6.2.2方法
JC/T 940—2004
分孔测量流品的口、七、H各二改，取算末平均值与规定六之间的差但为尺寸偏差。6. 3物理为学性能
6. 3. 1体积密店
接GB/T16221.1规定试验。
6.3.2抗压强度
按GB/T[52S1.2规定试验。
6.33抗弯极限度
按B/T15231.3规定试验。
6.3.4抗拉极限强度
授GBT15231.4起定试验，
6.3.5抗冲击强废
按GB/T15231.5规定试险。
636吸水率
按GB/T7019规定试验
6.3.7抗冻性
拨GH/T7019规定试验，
7检验规则
7.1出厂检验
7.1.1出厂检验项目
出，检验项片包括外观见些、尺寸偏差和抗弯圾限强度。7. 1.2批量
由同种原材抖用相同1.艺制成的制品或回一受控批，每个批量为500些制品，不足500时，亦作为一人批世。
71.3判定
7.1.3.1外观质量
逐件检验，超出表3规定时，判为不个格品、7.1.3.2尺寸偏差
从经过外观质单检验合格的制品牛，驱机抽取五件样品进行检验。全部符合衣4规定时，判定批盘合格：若有两件或两件以上不符合表4规定，判定批量不合格：若有件不符合表4混定时，逆重抽取王件样品进行复检，多检给界全部符合表4规定时，判定该批量，品合格，若仍有一性不符合表4规定时则判该批置产品不合格。
7. 1.3.3物理力学性能
刘于每--受检批，应采用叫种虑料和相间工艺制作抗弯极退强度捡验用试件，按.1.3规定试验：符合安5规定时判该批产品合搭，附则判该批产是不合格。7.1.4总判定
周W各类标准行业资料免费风
JC.rr 9402004
7.2型式检验
7.2.1检验条件
有下列情说之一时，应进行型式检验：a）新产品试制定型鉴定：
b）产品结构、材料、工艺有较大改变时：C）长期停产再恢复生产时：
出厂检验结果与上次型式检验结果有较大差异时：d)
e）止常生产每年一次
国家或地行质监机长出拉验变求时。7.2.2验项目
变3、表4、表5中规定的项日，
7.2.3抽样和检验
外观质量的拍样和检验控7.1.2和7.1.3.1进行：尺寸偏差的抽样和检验按7.1.3.2进行：物拆力学性能抢验按. 1.3.3违行，
了.2.4判定
外现质型、尺寸偏差按7.1.3.1、7.1.3.2判定：物理力学性能全部符合表5规定时，判为期应等级的产品，
日标志、堆放、装卸、运输、出厂B.1标志
它制品明显位置固定标明生产单位、商标、产品标记、生产上期以及“严禁碰撞”等字推的标志，标志式样如：
产品标记
B.2堆放
生产单位，生产日期
严禁磁控
按规格型号分类持放，堆改场地应平整、干操、通风，堆放高度不应超试2四，堆放层数不席超过四层。
8.3装卸、运输
装卸及搬运制品时，必须轻装轻放，严禁梯。运输时应固定牢靠，防止异动，必要时在制品间用单垫隔开，制且放要不得超出车厢长度，8.4出厂
制品出厂应提交出」证明书，其内容包括：a产品标记及数量
b出厂检验结果：
《生产口期及山厂日期：
d）生产单位名称及商标：
）生产单位质检部门签章。
各类标准行业资料免费附录A
（资料性附录）
规格尺寸代号D、L(H）、H(W)在不同类型构件中所代表的尺寸规格尺寸代号D.1.(r）、日(W)在不同类型构件中所代表的只年图1--图5。JC/T 940—2004
图2栏杆(的
图1挂(2)
原产T
准搜搜网W.各类标准行业资料免费JC/T 940—2004
图4线群(XJ)
图5块石
准搜搜网W.各类标准行业资料免费
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
