【建筑材料行业标准(JC)】 混凝土和砂浆用颜料及其试验方法

中华人民共和国建材行业标准
JC/T539—94
混凝土和砂浆用颜料及其试验方法1994-02-17发布
国家建筑材料工业局发布
标准播技网wax.bz80800m各类标准行业恢料免费下载1994-11-01实施

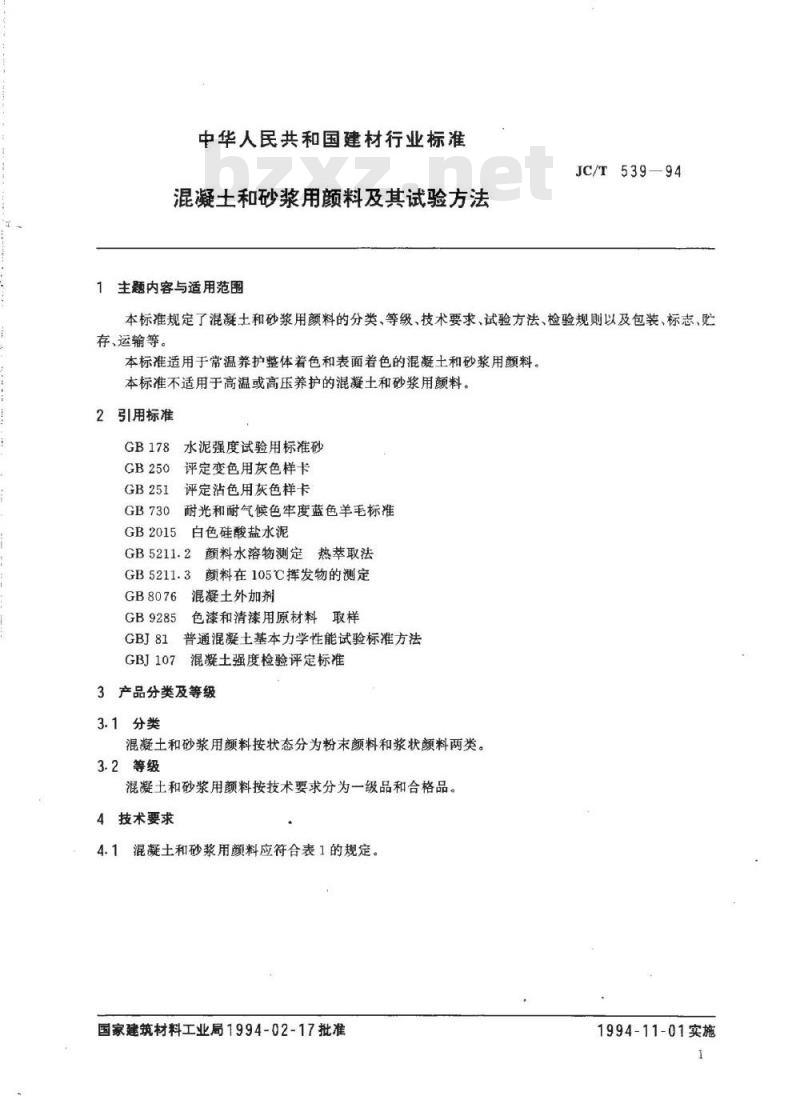

中华人民共和国建材行业标准
混凝土和砂浆用颜料及其试验方法1主题内容与适用范围
JC/T539—94
本标准规定了混凝土和砂浆用颜料的分类、等级、技术要求、试验方法、检验规则以及包装、标志，贮存、运输等。
本标准适用于常温养护整体着色和表面着色的混凝土和砂浆用颜料。本标准不适用于高温或高压养护的混凝土和砂浆用颜料。2引用标准
GB178水泥强度试验用标准砂
GB2015
评定变色用灰色样卡
评定沾色用灰色样卡
耐光和耐气候色牢度蓝色羊毛标准白色硅酸盐水泥
颜料水溶物测定
热萃取法
GB8076
GB9285
GBJ107
颜料在105℃挥发物的测定
混凝土外加剂
色漆和清漆用原材料取样
普通混凝土基本力学性能试验标准方法混凝土强度检验评定标准
3产品分类及等级
3.1分类
混凝土和砂浆用颜料按状态分为粉末颜料和浆状颜料两类。3.2等级
混凝土和砂浆用颜料按技术要求分为一级品和合格品。4技术要求

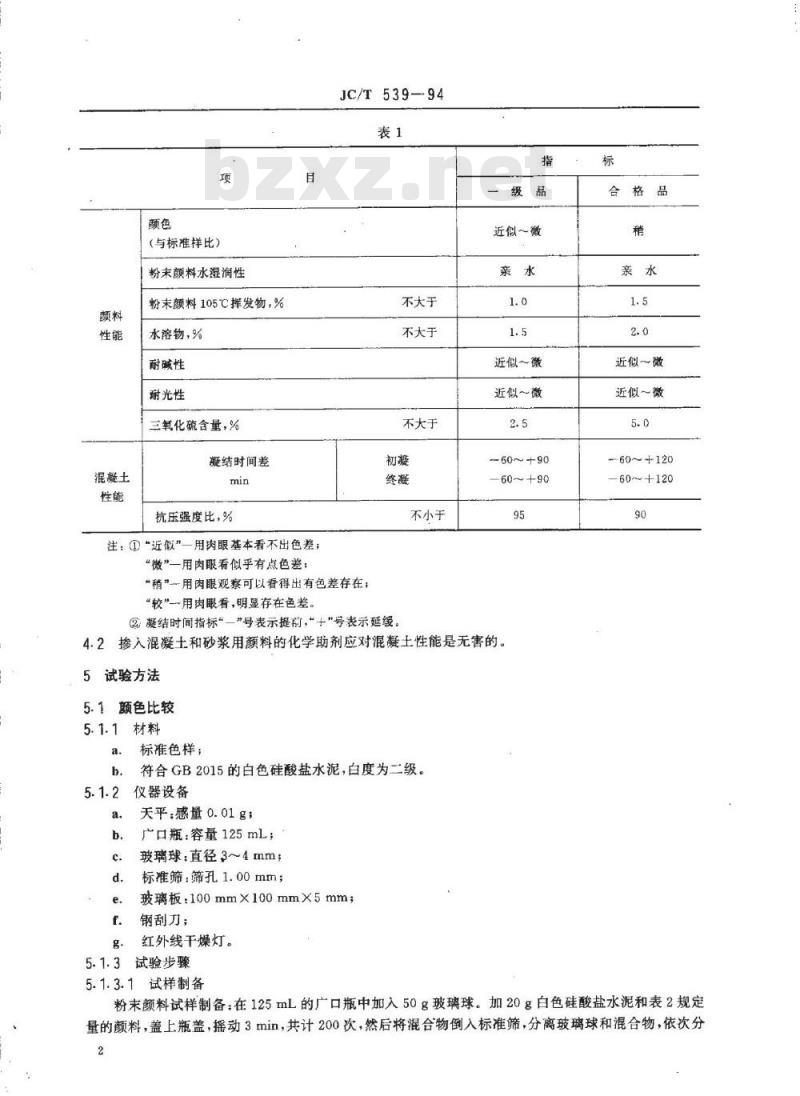

4.1混凝土和砂浆用颜料应符合表1的规定。国家建筑材料工业局1994-02-17批准标准授技网，.ba6o.ccm各类标准行业英料免票下载1994-11-01实施
混鬣土
(与标准样比)
粉末颜料水湿润性
粉末颜料105℃挥发物，%
水溶物，%
耐碱性
谢光性
三氧化硫含量，%
凝结时间差
抗压强度比，%
注：①“近做”一用肉眼基本看不出色差；“微”一用肉眼看似乎有点色差：JC/T539-94
不大于
不大于
不大于
不小于
“稍”一用肉眼观察可以看得出有色差存在：“较”二用肉眼看，明显存在色差。②凝结时间指标”二”号表示提前，“十”号表示延缓。级
近似～微
近似～微
近似～微
-60～+90
60~+90
4.2掺入混凝土和砂浆用颜料的化学助剂应对混凝土性能是无害的。5试验方法
5.1颜色比较
5.1.1材料
标准色样；
符合GB2015的白色硅酸盐水泥，白度为二级。仪器设备
天平：感量0.01g1
广口瓶：容量125mL；
玻璃球：直径3~4mm
标准筛：筛孔1.00mm；
玻璃板：100mm×100mmX5mm；
钢刮力；
红外线干燥灯。
5.1.3试验步骤
近似～微
近似～微
-60~+120
-60~+120
5.1.3.1试样制备
粉末颜料试样制备：在125mL的广口瓶中加入50g玻璃球。加20g白色硅酸盐水泥和表2规定量的颜料，盖上瓶盖，摇动3min，共计200次，然后将混合物倒入标准筛，分离玻璃球和混合物，依次分2

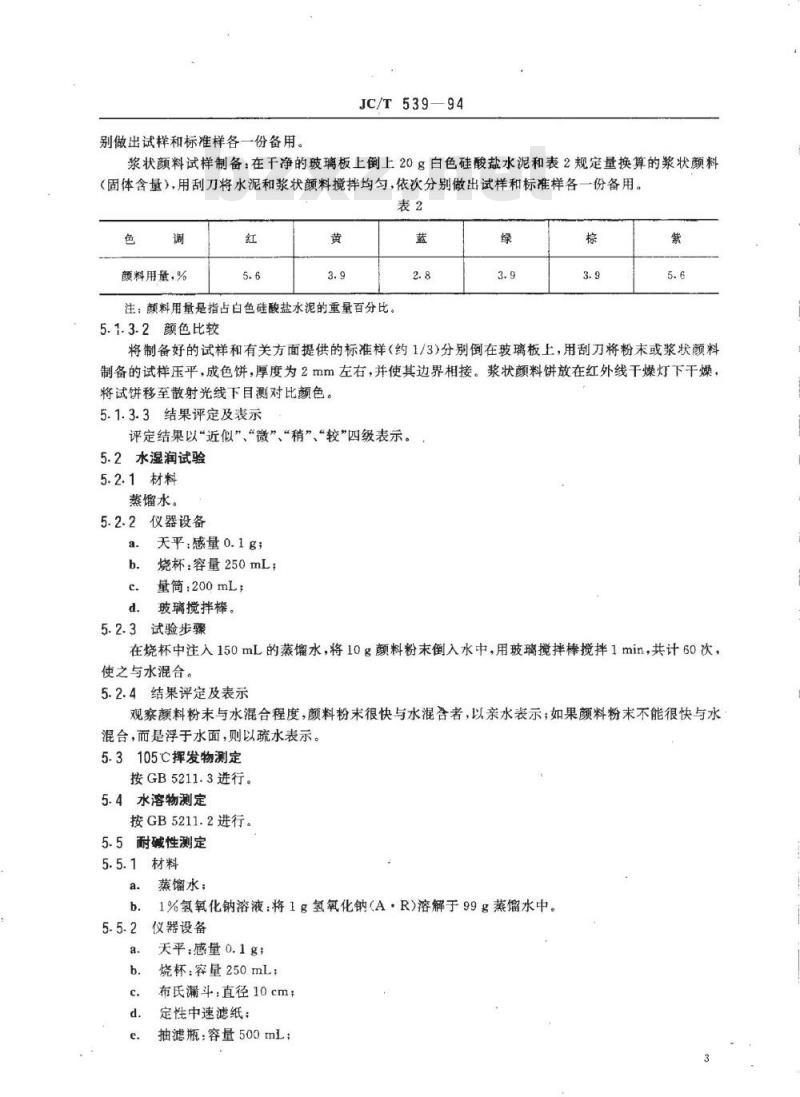

标准授拨网u.baBoso.cca别做出试样和标准样各一份备用。JC/T539—94
浆状颜料试样制备：在干净的玻璃板上倒上20g白色硅酸盐水泥和表2规定量换算的浆状颜料（固体含量），用刮刀将水泥和浆状颜料搅拌均匀，依次分别做出试样和标准样各一份备用。表2
颜料用量，%
注：颜料用量是指占白色硅酸盐水泥的重量百分比。5.1.3-2颜色比较
将制备好的试样和有关方面提供的标准样（约1/3)分别倒在玻璃板上，用刮刀将粉末或浆状颜料制备的试样压平，成色饼，厚度为2mm左右，并使其边界相接。浆状颜料饼放在红外线干燥灯下干燥，将试饼移至散射光线下目测对比颜色。5.1.3.3结果评定及表示
评定结果以“近似”、“微”、“稍”、“较”四级表示。5.2水湿润试验
5.2.1材料
蒸馏水。
5.2.2仪器设备
a.天平：感量0.1g；
烧杯：容量250mL，
量筒：200mL；
d.玻璃搅拌棒。
5.2.3试验步骤
在烧杯中注入150mL的蒸馏水，将10g颜料粉末倒入水中，用玻璃搅拌棒搅拌1min，共计60次，使之与水混合。
5.2.4结果评定及表示
观察颜料粉末与水混合程度，颜料粉未很快与水混合者，以亲水表示；如果颜料粉末不能很快与水混合，而是浮于水面，则以疏水表示。5.3、105C挥发物测定
按GB5211.3进行。
5.4水溶物测定
按GB5211.2进行。
5.5耐碱性测定
5.5.1材料
a。蒸馏水；
1%氢氧化钠溶液：将1g氢氧化钠(A·R)溶解于.99g蒸馏水中仪器设备
天平：感量0.1g；
烧杯：容量250mL；
布氏漏斗：直径10cm；
定性中速滤纸：
抽滤瓶：容量500mL；

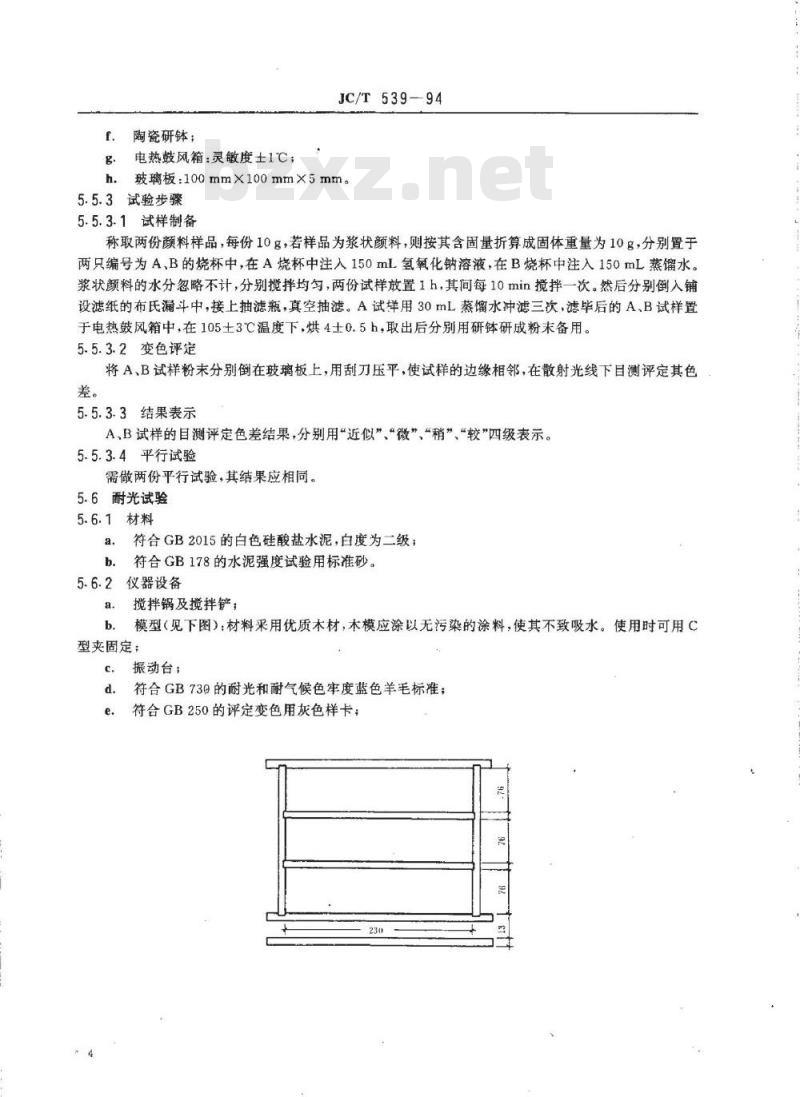

标准报网.mm.b2aoso.cca陶瓷研钵；
g.电热鼓风箱：灵敏度士1℃；
JC/T539—94
h.玻璃板：100mm×100mm×5mm。5.5.3试验步骤
5.5.3.1试样制备
称取两份颜料样品，每份10g，若样品为浆状颜料，则按其含固量折算成固体重量为10g，分别置于两只编号为A，B的烧杯中，在A烧杯中注入150mL氢氧化钠溶液，在B烧杯中注入150mL蒸馏水。浆状颜料的水分忽略不计，分别搅拌均匀，两份试样放置1h，其间每10min搅拌一次。然后分别倒入铺设滤纸的布氏漏斗中，接上抽滤瓶，真空抽滤。A试样用30mL蒸馏水冲滤三次，滤毕后的A、B试样置于电热鼓风箱中，在105土3℃温度下，烘4士0.5h，取出后分别用研钵研成粉末备用。5.5.3.2变色评定
将A，B试样粉末分别倒在玻璃板上，用刮刀压平，使试样的边缘相邻，在散射光线下目测评定其色差。
5.5.3.3结果表示
A，B试样的目测评定色差结果，分别用“近似”、“微”、“稍”、“较”四级表示。5.5.3.4平行试验
需做两份平行试验，其结果应相同。5.6耐光试验
5.6.1材料
符合GB2015的白色硅酸盐水泥，白度为二级；b.
符合GB178的水泥强度试验用标准砂。5.6.2
仪器设备
搅拌锅及搅拌铲；
模型（见下图）：材料采用优质木材，木模应涂以无污染的涂料，使其不致吸水。使用时可用C型夹固定：
c.振动台：
符合GB739的耐光和耐气候色牢度蓝色羊毛标准；符合GB250的评定变色用灰色样卡；236
标准技换网.mm.b2oso.ccaf.黑色卡纸；
JC/T539-94
g：天然日晒玻璃框：以厚约3mm均匀无色的窗玻璃和木框构成，木框四周有小孔，使空气流通，并不受雨水和灰尘的影响，曝晒试样与玻璃间距为20~50mm。5.6.3试验步
5.6.3.1试样制备
按水泥：砂：水=1：2.5：0.44的比例分别称取白色硅酸盐水泥、标准砂和水备用。颜料用量根据不同色调按表2称取。若为浆状颜料时，则按含固量折算，将水泥和颜料置于搅拌锅内搅拌均匀，再加入标准砂混合搅拌均匀，最后加水拌成砂浆，将三联模型放于振动台面中央，把拌好的砂浆分两次注入模型内，每次振动60土5s。振动完毕后，用抹刀将砂浆表面抹平，在试件适当的位置写上编号，试件经室温养护24±3h后脱模，然后继续室温养护48h。5.6.3.2耐光试验
以三块试件为一组，耐光和耐气候色牢度蓝色羊毛标准样卡为另一组，用黑色卡纸遮住每块试件及样卡的一半。将试件及蓝色羊毛标准样卡放于天然日晒玻璃框中。晒架与水平面呈当地地理纬度角朝南方向，注意框边阴影不落于试件上，并经常擦除玻璃上的灰尘，当晒至蓝色羊毛标准样卡中的7级褪色到相当于变色用灰色样卡的3级时即为终点。采用快速曝晒时，可采用1.5kW氙灯照射，其照射终点同上。5.6.3.3结果评定及表示
在散射光线下目测观察试件曝晒部分和揭去黑色卡纸遮挡部分的变色程度。结果分别以“近似”、“微”、“稍”、“较”四级表示。5.7三氧化硫含量测定
5.7.1材料
盐酸(1：1)(V/V)：密度为1.84g/cm的盐酸（A.R.)以同体积蒸馏水稀释；硝酸(1：1)(V/V)：密度为1.42g/cm2的硝酸（A.R.)以同体积蒸馏水稀释；b.
5%氯化：将5g氯化钡（A.R.）溶解于95g蒸馅水中；c
d.1%硝酸银：将1g硝酸银溶解于约50mL水中，加入1：1硝酸15滴，再以蒸馏水稀释至100mL，贮存于棕色瓶中；
蒸馏水或去离子水。
仪器设备
瓷地：20~25mL；
烧杯：容量300mL；
滤纸：中速定量和定性滤纸；bzxZ.net
高温炉；
天平：感量0.0001g：
干燥器；
普通玻璃漏斗：060mm；
电炉。
5.7.3试验步骤
精确称取约0.2000～0.5000g样品于烧杯中，再将20mL1：1的盐酸倒入烧杯中，用玻璃棒将样品和盐酸搅拌均匀，煮沸5min。再加入约50mL水，煮沸5min。用中速定性滤纸，趁热过滤，用热水洗涤。在滤液中加入150～200mL水煮沸，在不断搅拌下，徐徐滴入过量的氯化溶液（大约10～20mL），煮沸5～10min。静止过夜，用中速定量滤纸过滤，并洗涤沉淀至无氯离子。将沉淀及滤纸一并移入已于800～850℃下恒重的瓷中灰化后，在800℃高温炉中灼烧30～60min，取出置于干燥器中冷却，称重，反复烧，直至恒重。5
标准换缆网-mmbaBesb,con各类标准行业资料科免费下载三氧化硫含量X(%)按下式计算：JC/T539—94
X=(m-m)×0.3430
式中：m试样质量，g;
增质量，g
m2—与沉淀质量，g;
0.3430硫酸锁对三氧化硫的换算系数。5.8凝结时间差测定
凝结时间差为掺颜料混凝土与基准混凝土凝结时间之差。试样的颜料掺加量分别取表2值，若为浆状颜料.则按固体含量折算，试样取用砂浆试样，其配合比为水泥：砂：水1：2.5：0.44。测定方法按GB8076有关条款执行。
5.9混凝土抗压强度比测定
混凝土抗压强度比为掺颜料混凝土与基准混凝土同龄期抗压强度之比，试件取用7.07cm×7.07cm×7.07cm试件，颜料掺加量分别取表2值，若为浆状颜料则按固体含量折算，砂浆配合比为水泥：砂1水=1：2.5：0.44。试验方法按GBJ81和GBJ107进行。6检验规则
6.1检验分类
产品检验分出厂检验和型式检验。6.1.1出厂检验项目：出厂检验的项目有粉末颜料105℃挥发物、水溶物、三氧化硫等项检验。6.1.2型式检验项目：型式检验要求对本标准规定的所有技术要求全部进行检验。6.2出厂检验
6.2.1批量
生产厂应根据产量和生产设备条件，将产品分批编号，同一编号的产品必须是混合均匀的。规定以5000kg（200袋）为一批。
6-2.2取样
按GB9285执行。试样量为200g。6.2.3试样及留样
将所取之试样分为两等分，装入两个清洁、干燥的棕色磨口广口瓶中，贴上标签，注明生产厂名、产品名称、批号和生产日期。一瓶作检验之用，另一瓶密封保存，备查。6.2.4判定规则
出厂检验结果全部符合本标准技术要求中相应等级性能指标时，产品判为该等级。6.2.5复验
用户对出厂检验结果有异议时，可以提出复验，复验样品采用合同规定样品或生产厂封存样品。委托供需双方同意的质检机构进行检验。如检验结果合格，则复验费用由用户负责；如复验结果不合格，则复验费用由生产厂负责。
6.3型式检验
6.3.1有下列情况之一时，一般应进行型式检验：a.
新产品或老产品转厂生产的试制、定型、鉴定；正式生产后，如设备、材料、工艺有较大改变，可能影响产品性能时；b.
正常生产时，每6个月进行一次周期性检验；标准挖换网..bapeb.con各类标准行业资料先费下载产品长期停产恢复生产时；
JC/T539—94
出广检验结果与上次型式检验结果有较大差异时；e.
7.国家质量监督机构提出进行型式检验要求时。6.3.2取样
按GB9285执行，取样量为3000g，所取之试样按6.2.3处理。6.3.3判定规则
型式检验结果全部符合本标准技术要求中相应等级性能指标时，产品判为该等级。7包装、标志、运输及贮存
7.1包装
粉末状颜料包装材料用塑料编织袋内衬薄膜袋或用合成材料薄膜袋，每袋净重25kg·浆状颜料包装材料为聚氯乙烯塑料桶，每桶净重25kg。7.2标志
包装标志包括生产厂名、产品名称、型号、批号、等级、生产日期、贮存日期、净重、本标准号及“小心轻放”、“注意防潮”等字样。7.3购存
产品应贮存于通风、凉爽、干燥处。严禁与酸碱物品接触。按上述保管条件，未拆开包装的粉状额料产品有效贮存期为3年，浆状颜料为1年。7.4运输
有关运输事项，以运输部门的规定为准。附加说明：
本标准由国家建筑材料工业局苏州混凝土水泥制品研究院负责起草。本标准主要起草人许如源、韩静云。标准换换附mm.b2soao.ccm（京）新登字023号
中华人民共和国建材
行业标准
混凝土和砂浆用颜料及其试验方法JC/T539--94
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印剧厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
印张3/4字数14千字
开本880×12301/16
1994年7月第一版
1994年7月第一次印刷
印数1-2500
书号：155066·2-9292
定价3.00元
标目244—67
标准换换闪wm.b28080.ccm各类标准行业资科免费下载6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
