【建筑材料行业标准(JC)】 摩擦材料烧失量试验方法

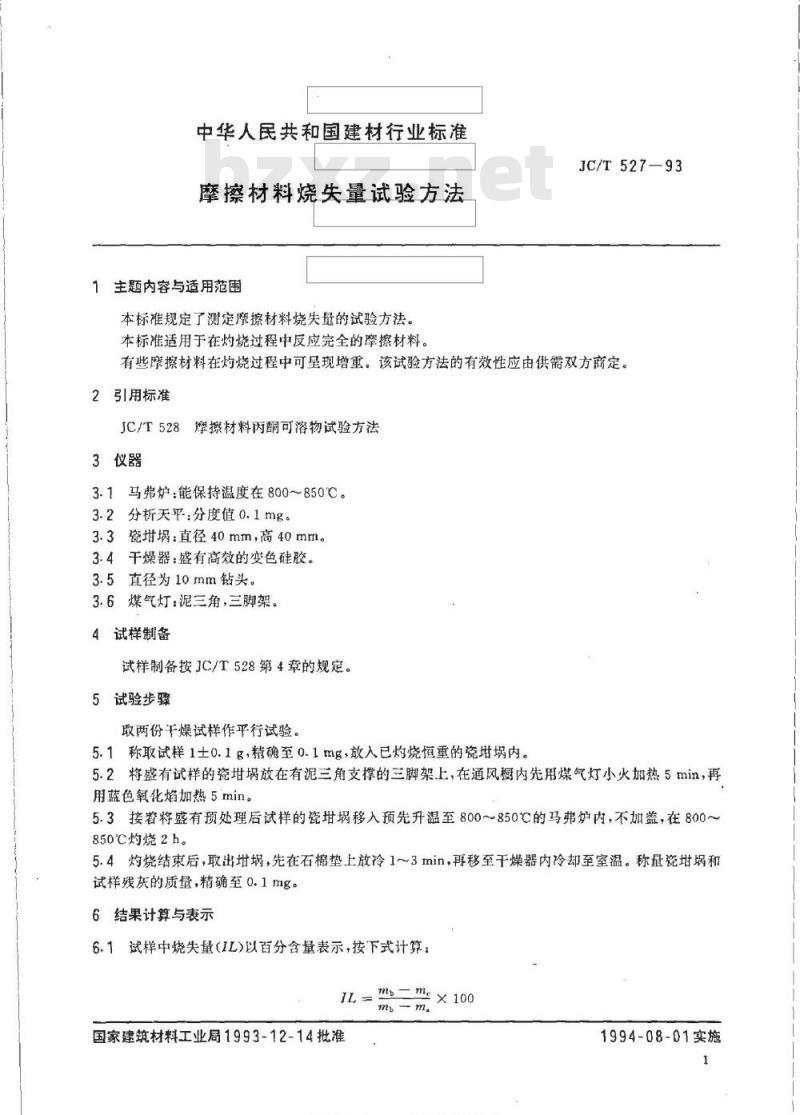

中华人民共和国建材行业标准
摩擦材料烧失量试验方法
1主题内容与适用范围
本标准规定了测定摩擦材料烧失量的试验方法。本标准适用于在灼烧过程中反应完全的摩擦材料。JC/T527—93
有些障擦材料在灼烧过程中可呈现增重。该试验方法的有效性应由供需双方商定。2引用标准
JC/T528摩擦材料丙酮可溶物试验方法3仪器
3.1马弗炉：能保持温度在800~850℃。3.2分析天平分度值0.1mg。
3.3瓷甘：直径40mm，高40mm。
3.4干燥器：盛有高效的变色硅胶。3.5直径为10mm钻头。
3.6煤气灯：泥三角，三脚架。
试样制备
试样制备按JC/T528第4章的规定。5试验步骤
取两份干燥试样作平行试验。
5.1称取试样1土0.1g，精确至0.1mg，放入已灼烧恒重的瓷埚内。5.2将盛有试样的瓷埚放在有泥三角支撑的三脚架上，在通风橱内先用煤气灯小火加热5min，再用蓝色氧化焰加热5min。
5.3接着将盛有预处理后试样的瓷蜗移入预先升温至800~850℃的马弗炉内，不加盖，在800~850℃灼烧2h。
5.4灼烧结束后，取出埚，先在石棉垫上放冷1～3min，再移至干燥器内冷却至室温。称量瓷地娲和试样残灰的质量，精确至0.1mg。6结果计算与表示
6.1试样中烧失量(IL)以百分含量表示，按下式计算：ms-ms×100
国家建筑材料工业局1993-12-14批准标注技图
安类标准行业强料免费
1994-08-01实施

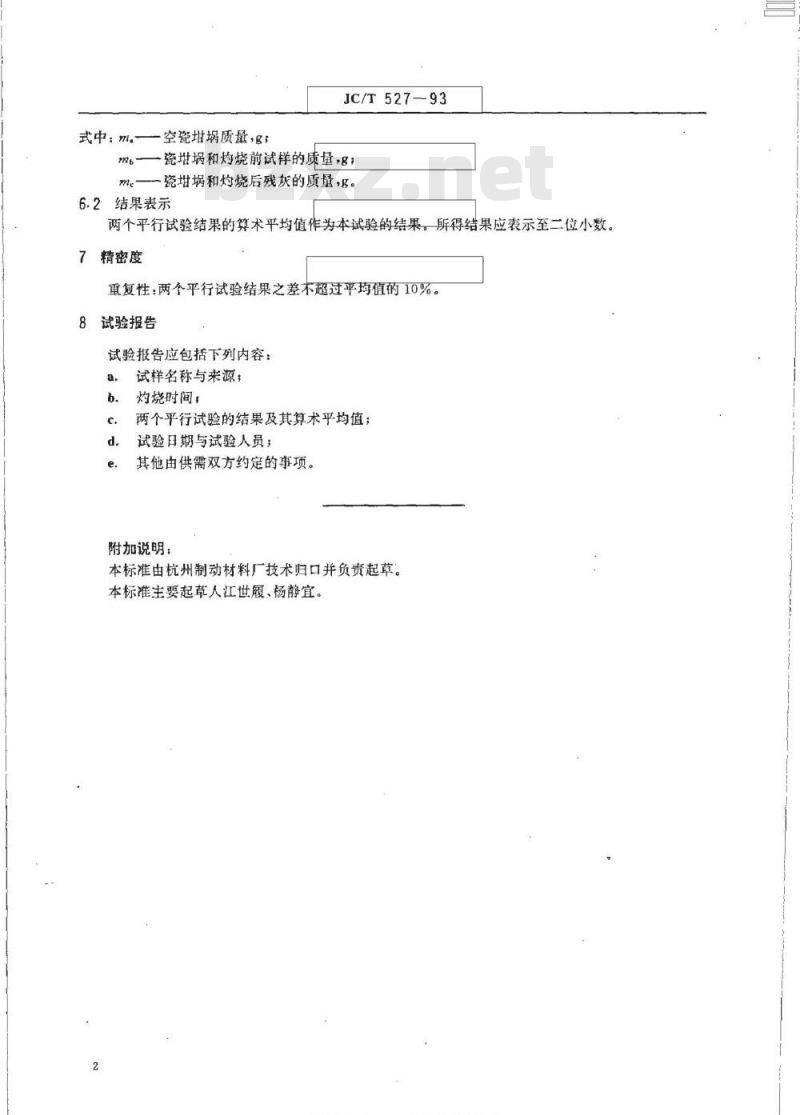

式中：m.—空瓷地埚质量，g;
JC/T527-
m6瓷地埚和灼烧前试样的质量，g；m
一瓷娲和灼烧后残灰的质量，。6.2结果表示
两个平行试验结果的算术平均值作为本试验的结果。所得结果应表示至二位小数。7精密度
重复性：两个平行试验结果之差不超过平均值的10%。8试验报告
试验报告应包括下列内容：
试样名称与来源；
灼烧时间：
两个平行试验的结果及其算术平均值；试验日期与试验人员；
其他由供需双方约定的事项。下载标准就来标准下载网
附加说明：
本标准由杭州制动材料厂技术归口并负责起草。本标准主要起草人江世履、杨静宜。
