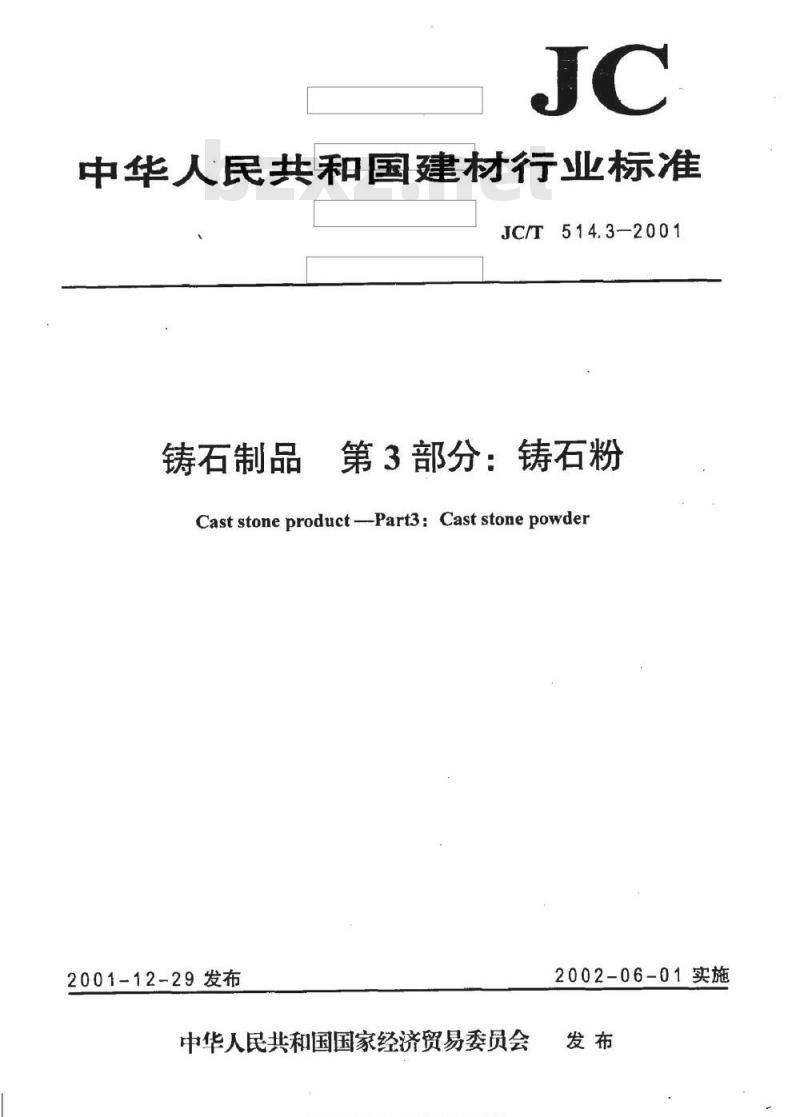

【建筑材料行业标准(JC)】 铸石制品 第3部分：铸石粉

中华人民共和国建材行业标准
JC/T514.3-2001
铸石制品
第3部分：铸石粉
Cast stone product-Part3:Cast stone powder2001-12-29发布
中华人民共和国国家经济贸易委员会2002-06-01实施
JC/T514.3-2001

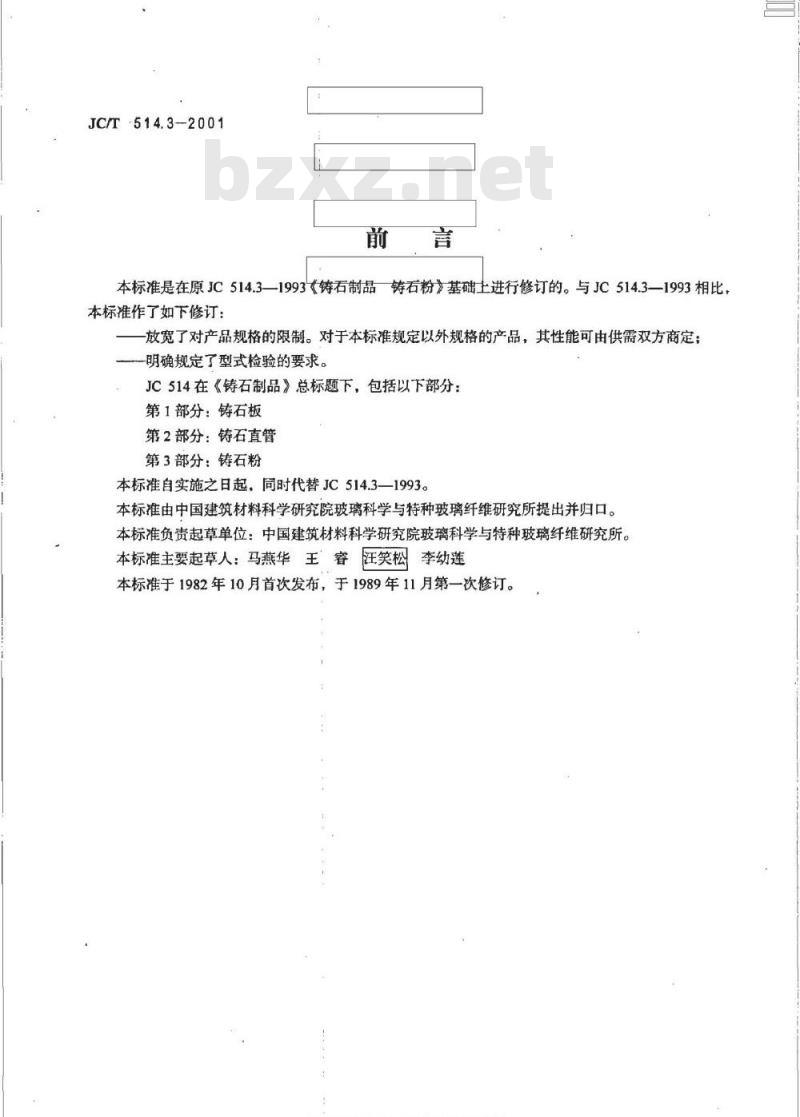

本标准是在原JC514.3—1993《铸石制品铸石粉》基础上进行修订的。与JC514.3—1993相比，本标准作了如下修订：
放宽了对产品规格的限制。对于本标准规定以外规格的产品，其性能可由供需双方商定；-明确规定了型式检验的要求。
JC514在《铸石制品》总标题下，包括以下部分：第1部分：铸石板
第2部分：铸石直管
第3部分：铸石粉
本标准自实施之日起，同时代替JC514.3—1993。本标准由中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所提出并归口。本标准负责起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。李幼莲
本标准主要起草人：马燕华王”容汪笑松本标准于1982年10月首次发布，于1989年11月第一次修订。1范围

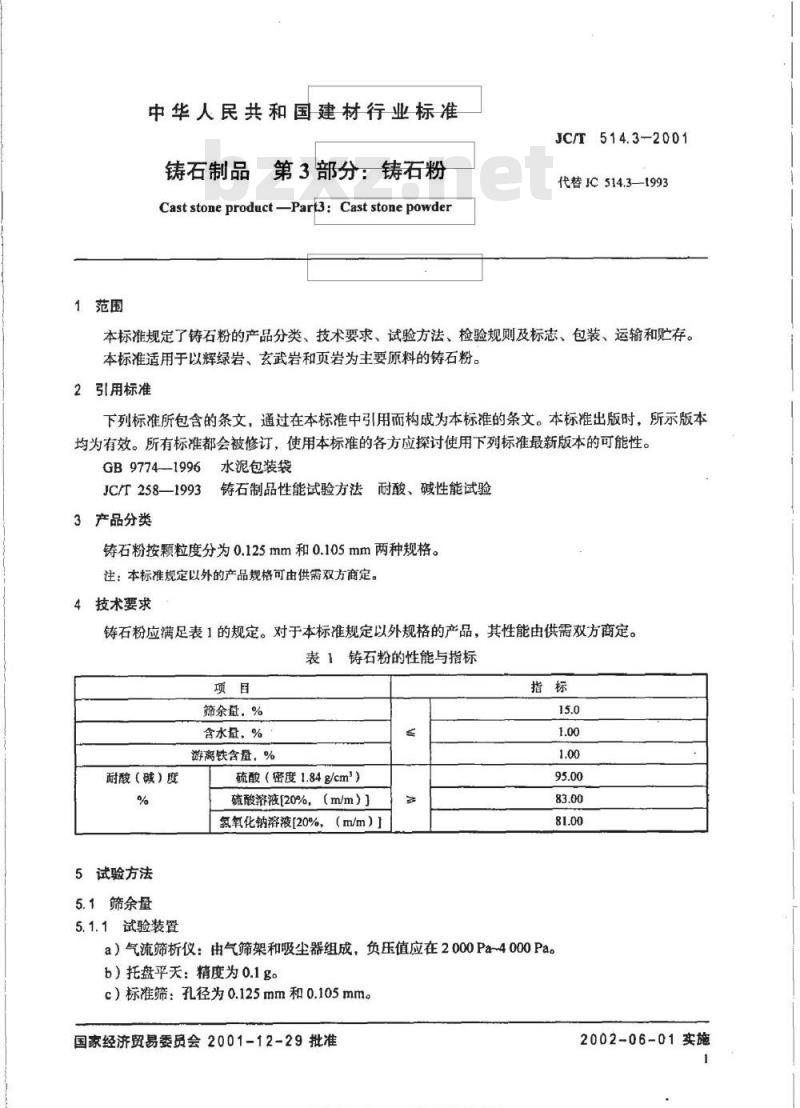

中华人民共和国建材行业标准
铸石制品第3部分：铸石粉
Cast stoneproduct-Part3:Cast stone powderJC/T514.3-2001
代替JC514.3—1993
本标准规定了铸石粉的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以辉绿岩、玄武岩和页岩为主要原料的铸石粉。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9774-1996水泥包装袋
JC/T258—1993
3产品分类
铸石制品性能试验方法耐酸、碱性能试验铸石粉按颗粒度分为0.125mm和0.105mm两种规格。注：本标准规定以外的产品规格可由供需双方商定。4技术要求
铸石粉应满足表1的规定。对于本标准规定以外规格的产品，其性能由供需双方商定。表1铸石粉的性能与指标
筛余量，%bzxZ.net
含水量，%
游离铁含量，%
耐酸（碱）度
5试验方法
5.1筛余量
5.1.1试验装置
硫酸（密度1.84g/cm2）
硫酸溶波[20%，（m/m）]
氢氧化钠溶液[20%，
（m/m））
a）气流筛析仪：由气筛架和吸尘器组成，负压值应在2000Pa~4000Pa。b）托盘平天：精度为0.1g。
c）标准筛：孔径为0.125mm和0.105mm。国家经济贸易委员会2001-12-29批准各美标准行业资料免费下载
2002-06-01实施

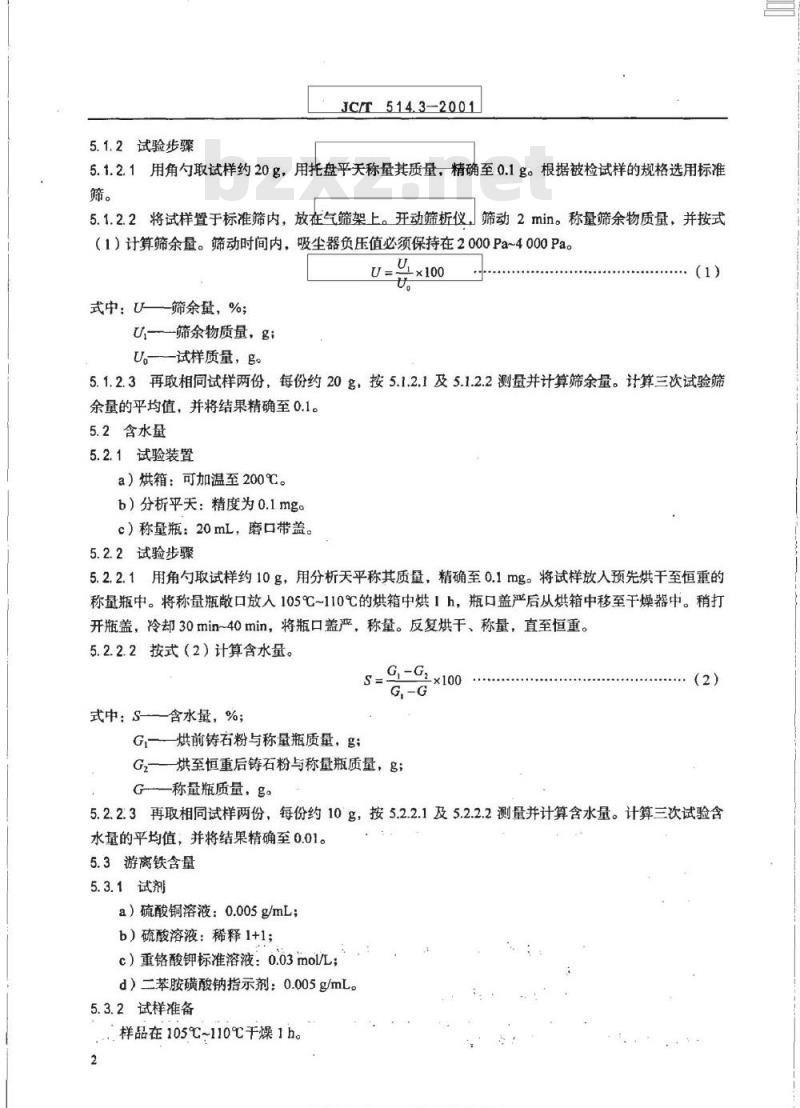

5.1.2试验步骤
JC/T514.3-2001
5.1.2.1用角勺取试样约20g，用托盘乎天称量其质量，精确至0.1g。根据被检试样的规格选用标准筛。
5.1.2.2将试样置于标准筛内，放在气筛架上。开动筛析仪，筛动2min。称量筛余物质量，并按式（1）计算筛余量。筛动时间内，吸尘器负压值必须保持在2000Pa~4000Pa。ULx100
式中：U筛余量，%；
U.—筛余物质量，g;
U试样质量，g。
5.1.2.3再取相同试样两份，每份约20名，按5.1.2.1及5.1.2.2测量并计算筛余量。计算三次试验筛余量的平均值，并将结果精确至0.1。5.2含水量
5.2.1试验装置
a）烘箱：可加温至200℃。
b）分析平天：精度为0.1mg。
c）称量瓶：20mL，磨口带盖。
5.2.2试验步骤
5.2.2.1用角勺取试样约10g，用分析天平称其质量，精确至0.1mg。将试样放人预先烘干至恒重的称量瓶中。将称量瓶口放入105℃~110℃的烘箱中烘1h，瓶口盖严后从烘箱中移至干燥器中。稍打开瓶盖，冷却30min~40min，将瓶口盖严，称量。反复烘干、称量，直至恒重。5.2.2.2按式（2）计算含水量。式中：S-含水量，%；
S=C-C,
G一烘前铸石粉与称量瓶质量，g；Gz—烘至恒重后铸石粉与称量瓶质量，g：G称量瓶质量，g。
5.2.2.3再取相同试样两份，每份约10g，按5.2.2.1及5.2.2.2测量并计算含水量。计算三次试验含水量的平均值，并将结果精确至0.01。5.3游离铁含量
5.3.1试剂
a）硫酸铜溶液：0.005g/mL；
b）硫酸溶液：稀释1+1；
c）重铬酸钾标准溶液：0.03mol/L；d）二苯胺磺酸钠指示剂：0.005g/mL。5.3.2试样准备
，样品在105℃~110℃干燥1h。
JC/T514.3-2001

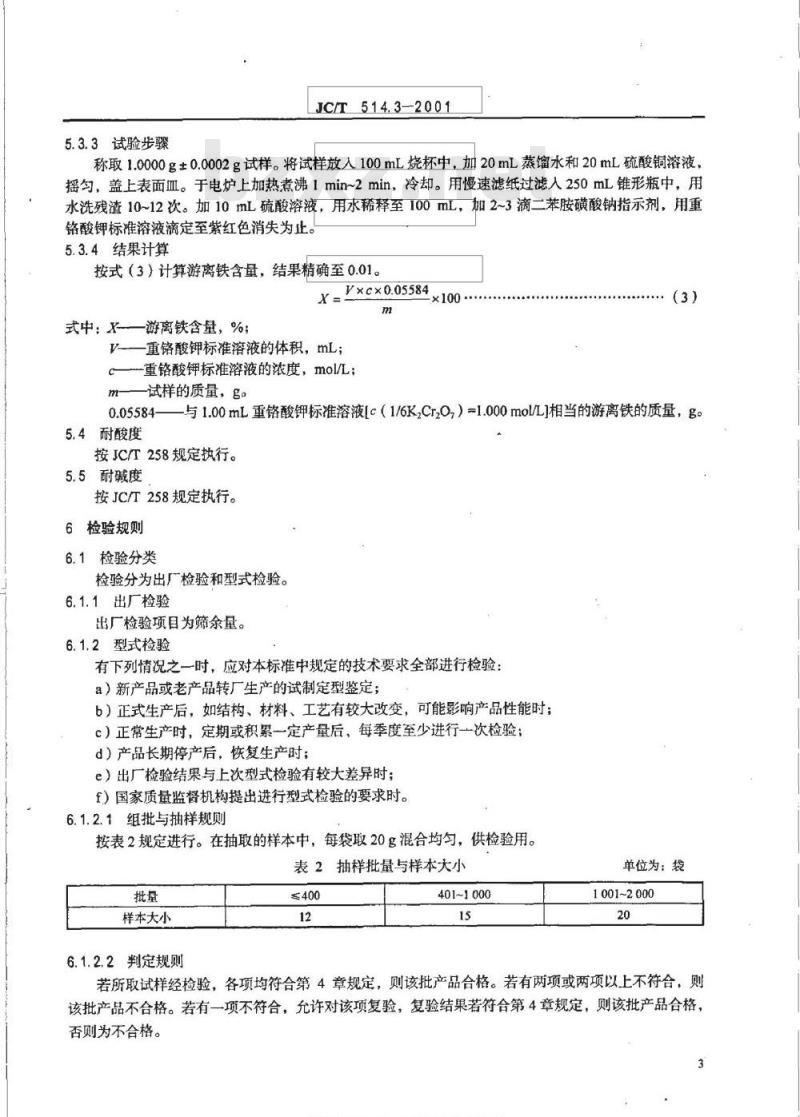

5.3.3试验步骤
称取1.0000g±0.0002g试样。将试样放入100mL烧杯中，加20mL蒸馏水和20mL硫酸铜溶液、摇匀，盖上表面皿。于电炉上加热煮沸1min~2min，冷却。用慢速滤纸过滤人250mL锥形瓶中，用水洗残渣10~12次。加10mL硫酸溶液，用水稀释至100mL，加2~3滴二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫红色消失为止。5.3.4结果计算
按式（3）计算游离铁含量，结果精确至0.01。X
式中：X一游离铁含量，%；
-重铬酸钾标准溶液的体积，mL；V
yxcx0.05584
重铬酸钾标准溶液的浓度，mol/L；(3)
m——试样的质量，g。
与1.00mL重铬酸钾标准溶液[c（1/6K,Cr,0,）=1.000mol/L)相当的游离铁的质量，g。0.05584-
5.4耐酸度
按JC/T258规定执行。
5.5耐碱度
按JC/T258规定执行。
6检验规则
6.1检验分类
检验分为出厂检验和型式检验。6.1.1出厂检验
出厂检验项目为筛余量。
6.1.2型式检验
有下列情况之一时，应对本标准中规定的技术要求全部进行检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，每季度至少进行一次检验；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。6.1.2.1组批与抽样规则
按表2规定进行。在抽取的样本中，每袋取20g混合均匀，供检验用。表2抽样批量与样本大小
样本大小
6.1.2.2判定规则
401~1000
单位为：袋
1001~2000
若所取试样经检验，各项均符合第4章规定，则该批产品合格。若有两项或两项以上不符合，则该批产品不合格。若有一项不符合，允许对该项复验，复验结果若符合第4章规定，则该批产品合格，否则为不合格。
标准捷搜区
各类标准行业法科免置下车
7包装、标志、运输和存
7.1包装
514.3-2001
铸石粉用符合GB9774规定的水泥包装袋包装，每袋重50kg±0.5kg7.2标志
包装袋上须印有工厂名称、产品名称、商标、规格、生产日期和净重。7.3运输和贮存
7.3.1运输和装卸时，要防止散漏、受潮。7.3.2铸石粉应贮存在干燥的库房中，不同规格的铸石粉分别堆放。各业标准行业
中华人民共和国
建材行业标准
铸石制品第3部分：铸石粉
Cast stone product---Part3:Cast stone powderJC/T514.3-2001
中国建材工业出版社
国家建筑材料工业局标准化研究所出版发行机械科学研究院标准出版中心印刷版权专用不得翻印
开本880×1230
印张12
字数8,000
2002年6月第一版2002年6月第一次印刷书号：1580159·018
编号1202
格连技激图s.hancm美标准行业流罗下维1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
